美芯晟推出車規級三通道線性照明恒流芯片MTQ6013

  • 發布日期2024-06-03

  • 瀏覽量8881次

隨著汽車照明技術的發展，車燈從單一照明工具向智能化、交互式和安全性發展，成為汽車照明行業發展的新趨勢新需求。美芯晟最新推出支持PWM調光和Fault功能的車規級三通道線性照明恒流芯片MTQ6013，主要面對汽車日行燈、尾燈、轉向燈、剎車燈、前格柵燈、LOGO燈等應用。4255f0d1867a36f30124181fdb1e07f7.jpeg

MTQ6013是一款單顆車規級三通(tong)道(dao)線性照明(ming)恒流芯片，單通(tong)道(dao)輸出(chu)電(dian)流可達160mA，三通(tong)道(dao)并聯(lian)時可提供480mA的(de)組合電(dian)流能力，滿足AEC-Q100標準(zhun)、支持模擬調光和(he)PWM調光、具有(you)針對(dui)單顆LED短路的(de)故障(zhang)(zhang)報錯功能、開路/短路和(he)熱關斷故障(zhang)(zhang)的(de)報錯功能。


產品特性

  • 獨立三通(tong)道線性電(dian)流驅動器：每通(tong)道電(dian)流高達160mA，并(bing)聯電(dian)流高達480mA

  • 寬(kuan)輸入電壓范圍(wei)：5V~40V

  • 超(chao)低關斷電流：<10uA

  • 電流精(jing)度(du)(du)(du): 通道間電流精(jing)度(du)(du)(du)±1.5%，片間電流精(jing)度(du)(du)(du)±2.5%

  • 低壓降電壓：

        最大壓降400mV/通道(dao)@IOUT=60mA

           ;最大壓(ya)降900mV/通道@IOUT=150mA

  • 單通道(dao)獨(du)立的PWM調光

  • 輸(shu)出電流上升/下降(jiang)沿控制(zhi)技術，無(wu)EMI問題

  • 芯片(pian)可(ke)適(shi)應緩慢輸入電壓dV/dt（0.5V/min）

  • 具備完(wan)善保護與故障報錯功(gong)能(neng)

  • 符合AEC-Q100認證


技術亮點

  • 完善保護與故障報錯功能

MTQ6013提供完整的診(zhen)斷(duan)功能以滿(man)足(zu)汽車(che)級(ji)需求(qiu)，擁(yong)有(you)單(dan)顆LED短路(lu)故障(zhang)(zhang)(zhang)報(bao)錯的FAULT_S引腳(jiao)和用于報(bao)告開路(lu)、短路(lu)和熱(re)關斷(duan)故障(zhang)(zhang)(zhang)的FAULT引腳(jiao)，雙故障(zhang)(zhang)(zhang)引腳(jiao)可滿(man)足(zu)各種要求(qiu)和應用條件的故障(zhang)(zhang)(zhang)診(zhen)斷(duan)需求(qiu)，確保(bao)系統(tong)可靠穩定地工作(zuo)。

  • 過溫管理(li)功(gong)能

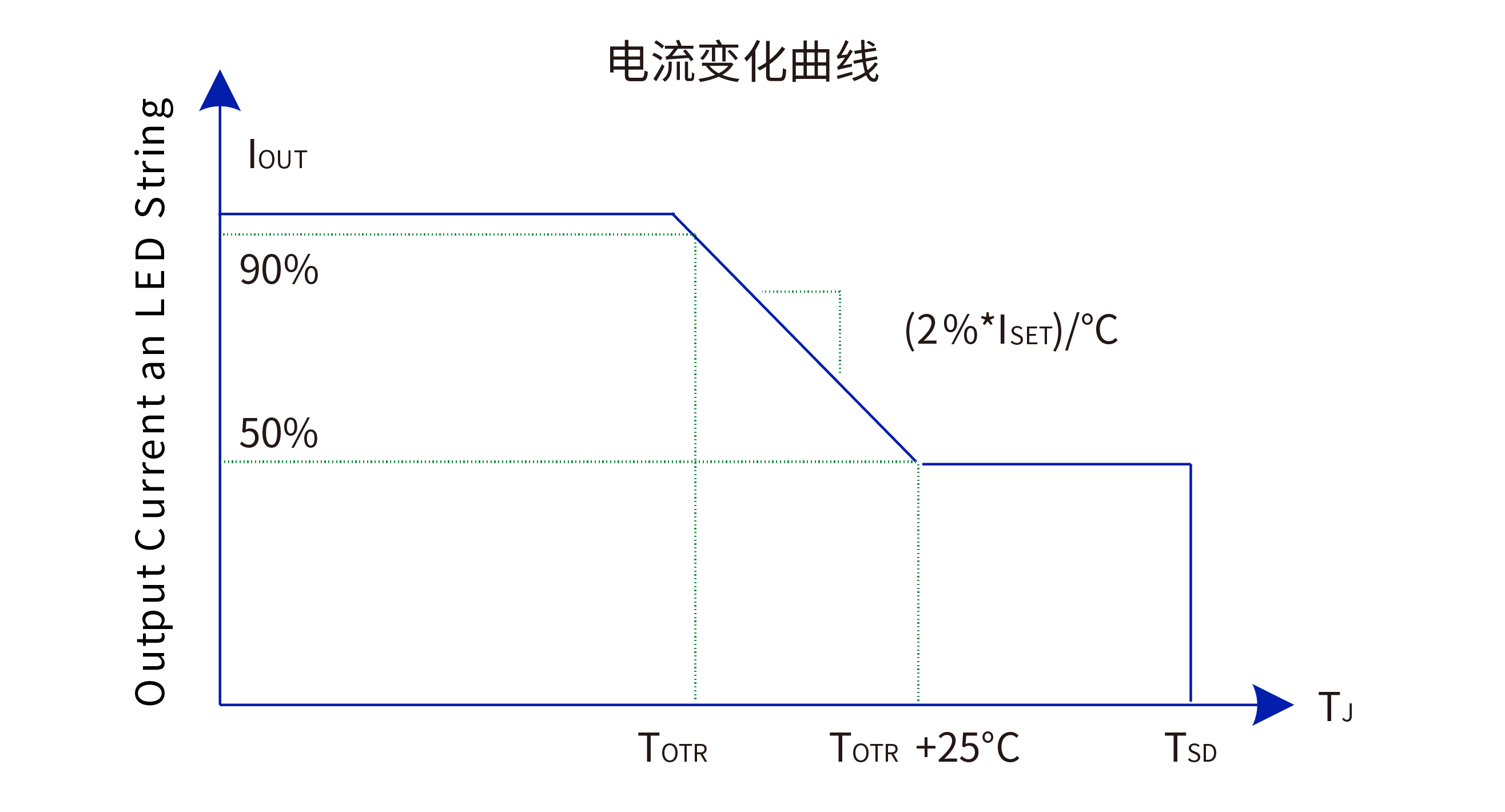

當芯(xin)片結(jie)溫達到過溫調節閾值TOTR 時，輸出電(dian)流以2%/°C*ISET 的速率下(xia)降，降為(wei)50%*ISET 后，輸出電(dian)流維持不變。如果芯(xin)片的結(jie)溫繼續(xu)升高到TSD，停止輸出直至結(jie)溫降至TSD-TSD_HYS (TYP)。


   ● 輸出開路檢測(ce)功能

當通道兩端的電壓（VIN–VIOUT<VOLP）時，觸發開路檢測功能。此時，若PWM占空比等于100%且開路持續時間大于2ms，或一個PWM高電平的時間超過2ms，或在PWM調光模式下連續7個PWM周期并且FAULT引腳懸空，芯片拉低FAULT引腳，保持故障通道的開路狀態并關閉其他通道輸出。當FAULT引腳由低變高后，非故障通道恢復正常狀態。當開路故障解除后，所有通道恢復正常。另外，如果單個IOUT引腳電壓接近或大于VIN，芯片(pian)也會(hui)觸發開路保護。


   ● 輸出短路檢測功能


芯(xin)片通過(guo)監測(ce)IOUT引(yin)腳(jiao)電壓或VSNS引(yin)腳(jiao)電壓實現短路檢測(ce)。以下兩種情況，芯(xin)片會觸發短路保護功(gong)能(neng)：

1、VIN>5V且VIOUT<VSCP，FAULT引(yin)腳拉低

2、VIN>9V，對應VSNS引腳電壓小于VVSNS， FAULT_S引(yin)腳拉低


   ● FAULT診斷

FAULT_S是用于單顆LED短路故(gu)(gu)(gu)障的故(gu)(gu)(gu)障檢測(ce)，FAULT用于一般故(gu)(gu)(gu)障，即(ji)短路、開路和(he)過溫反饋(kui)。雙故(gu)(gu)(gu)障引(yin)腳可以滿足各種(zhong)要求和(he)應用條件的故(gu)(gu)(gu)障診斷需(xu)求。

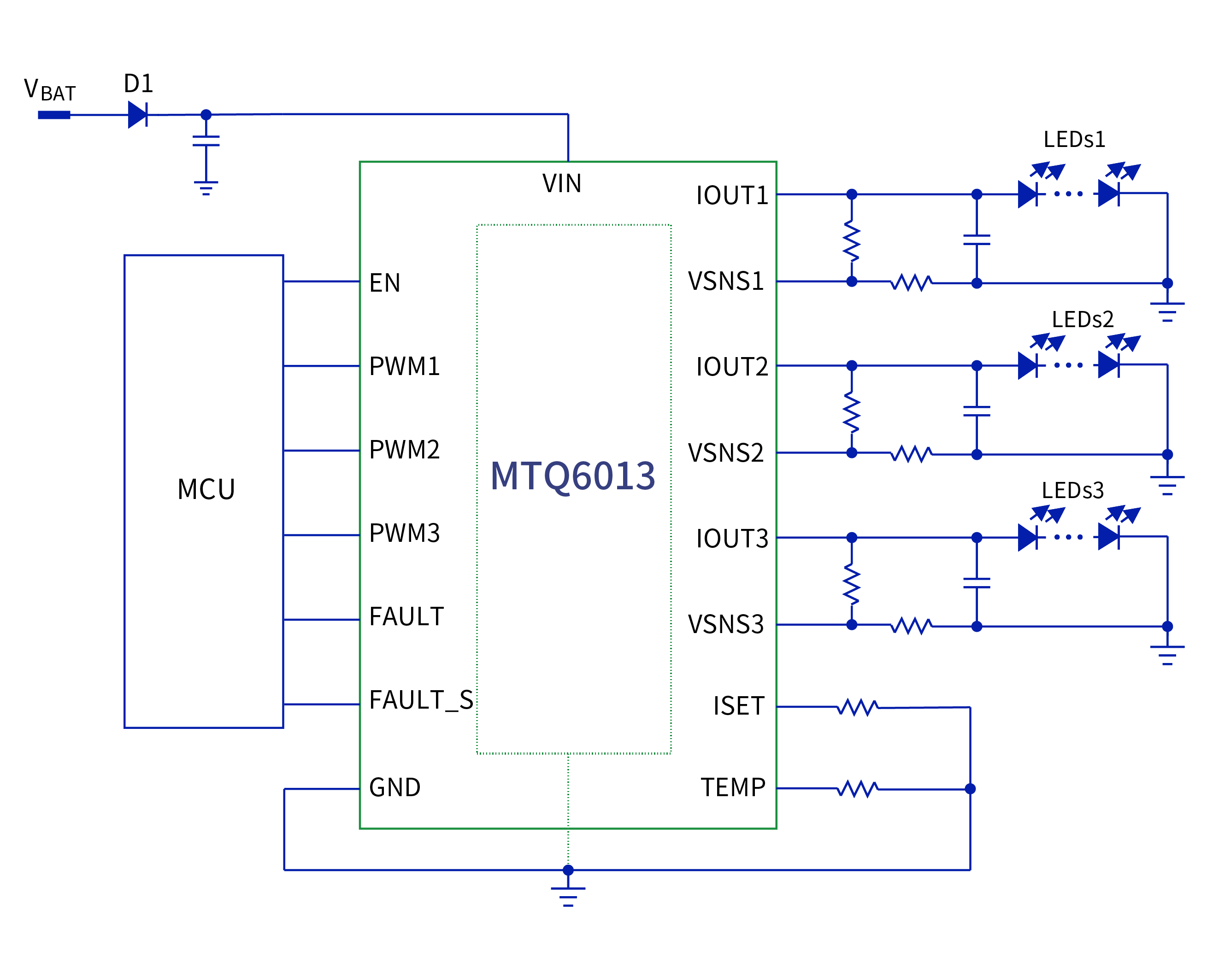

FAULT引腳可連接到MCU用(yong)來進行(xing)故障報告。兩個報錯(cuo)引腳內部均(jun)與漏極開路晶體管相連并弱上拉至(zhi)內部基準電壓。在無(wu)MCU應用(yong)時，可以將多達(da)15個芯(xin)片的(de)(de)FAULT和FAULT_S引(yin)腳(jiao)連(lian)接在一起(qi)。當一個或多個設備出現錯誤時，相應的(de)(de)故障引(yin)腳(jiao)及連(lian)接的(de)(de)故障總線(xian)電平拉低并關閉所有芯(xin)片輸出。


■ 輸出電流上升、下降無過沖,  卓越EMI特性

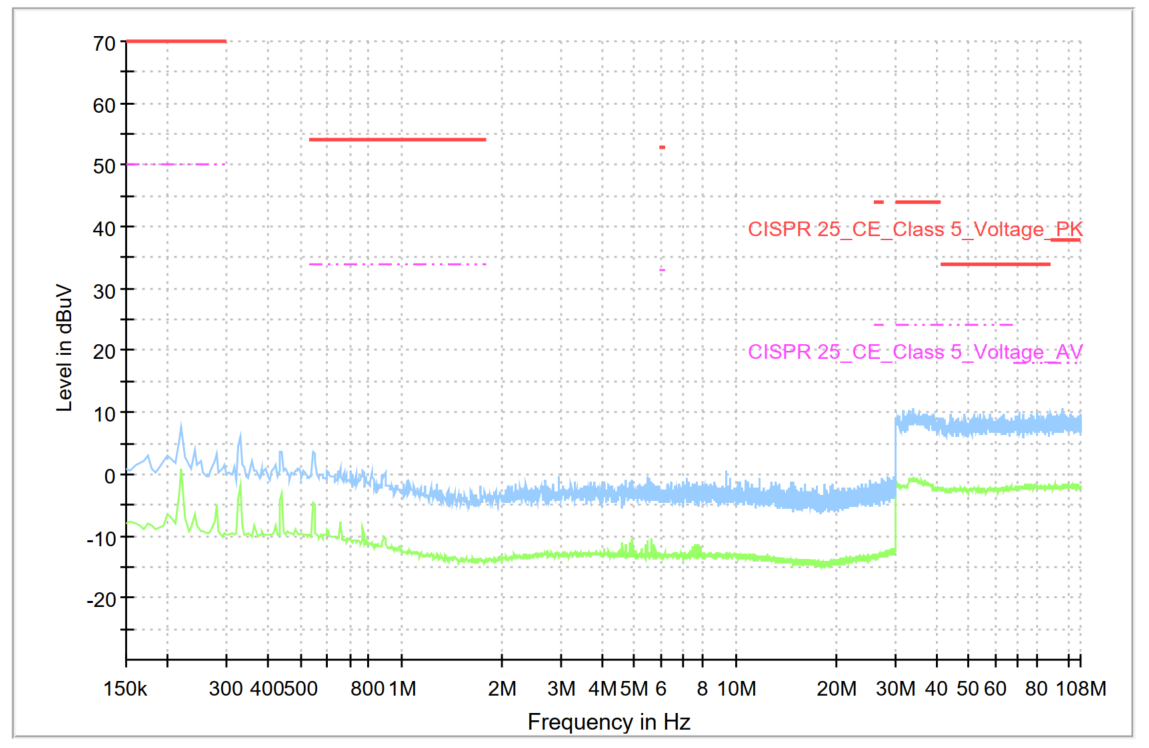

EMC測試結果

*本(ben)文提及的測試結果為實(shi)驗室條件下得出(chu)，實(shi)際(ji)產品視應用環境和批(pi)次差異，可能(neng)會(hui)存在不同，美芯晟(sheng)科技保留最終解釋權。
