隨著智能音箱的興起，交互更加豐富的智能設備也在逐漸推出。聯想就推出了一款智能時鐘產品品類，在智能音箱的基礎上，增添觸摸顯示屏幕和無線充電底座，交互更加直觀。
充電頭網拿到的是聯想智能時鐘2代，相比一代的基礎上增添了一個底座，底座上具有USB-A充電輸出和無線充電功能，并且具有一圈氛圍燈，用于夜燈等，功能相當全面，滿足家庭使用需求。
下(xia)面就對這(zhe)款智能時鐘進行拆(chai)解，一并(bing)拆(chai)解無線(xian)充電底座，一起來(lai)看看這(zhe)款產(chan)品的設計如(ru)何。

 聯想智能時鐘(zhong)2代開(kai)箱

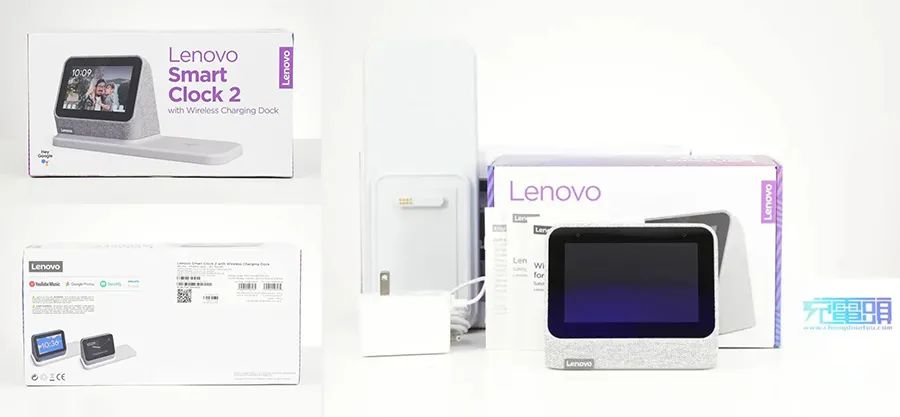

包(bao)裝盒正面印有Lenovo品牌、產品英(ying)文名稱以(yi)及外(wai)觀(guan)圖；底部印有產品款式外(wai)觀(guan)圖、支持(chi)功能以(yi)及型號等(deng)信息(xi)；包(bao)裝內含時鐘(zhong)、底座、適配器、說明書等(deng)。

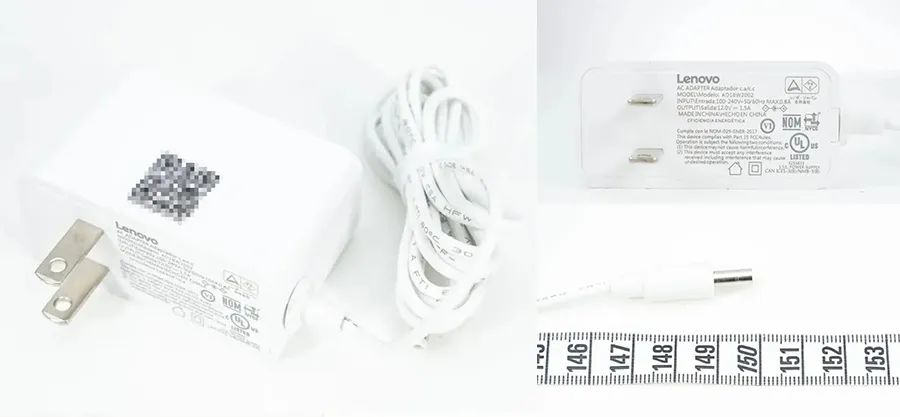

適配器采用PC材質白色外殼，配備固定美規插腳，自帶DC圓頭輸出線纜。輸入端外殼印有適配器參數，型號為AD18W2002，支持100-240V~50/60Hz 0.8A輸入以及12V1.5A輸出，通過了NOM、NYCE、UL、PSE認證，以及VI級能效認證。測得適配器輸出線纜長度約1.5米。

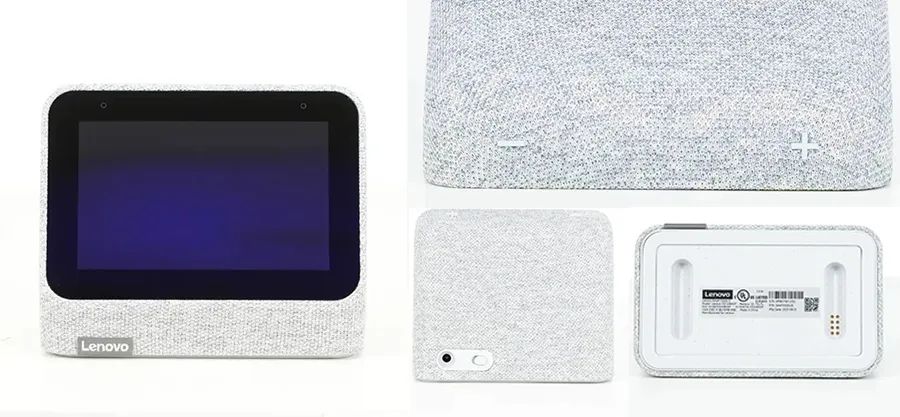

聯想(xiang)智能(neng)時鐘(zhong)2代延續(xu)初代產品錐體造型設計，外殼粘貼(tie)布藝材質(zhi)，提升手感顏值(zhi)同(tong)時還(huan)起(qi)到(dao)一定的保護作用(yong)，屏(ping)幕(mu)微傾給用(yong)戶更(geng)(geng)好的視(shi)覺(jue)效(xiao)果(guo)。機身正面左(zuo)下角設計有Lenovo品牌，配(pei)備4英(ying)寸彩色觸摸屏(ping)，大(da)屏(ping)幕(mu)視(shi)覺(jue)效(xiao)果(guo)更(geng)(geng)好，操作也(ye)簡單方便。機身其余部分全部粘貼(tie)布藝材質(zhi)，端角過渡圓(yuan)潤，持握不硌(luo)手。

頂部貼有橡(xiang)膠(jiao)做的＋和(he)-符號，方(fang)便時(shi)鐘與底(di)座組合時(shi)進行區別。背面設有DC充(chong)電插孔和(he)開關鍵。底(di)部設有兩個(ge)定位槽，其中(zhong)一個(ge)內還設有連(lian)接(jie)觸點，中(zhong)心(xin)貼有產(chan)品銘牌貼紙，邊(bian)緣(yuan)貼有膠(jiao)墊，當時(shi)鐘單獨放在桌面時(shi)也能起到穩定作用，細(xi)節講究(jiu)。

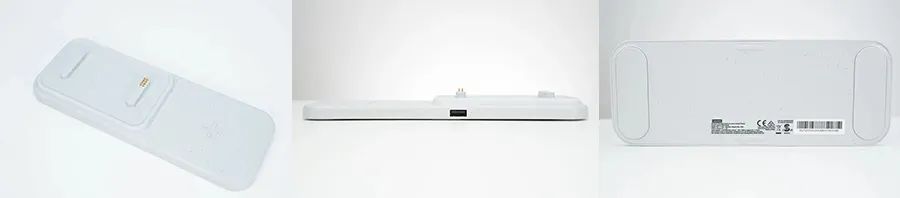

底(di)座(zuo)為扁平直板(ban)造型，四端以及邊(bian)緣過渡圓潤，表面(mian)啞光(guang)并有(you)很多五顏六色小圓點，使得底(di)座(zuo)整體看上去(qu)像花崗巖一般(ban)，右(you)側(ce)凸起(qi)。無線充(chong)電區域(yu)設(she)有(you)十字膠墊，支持穩定手機(ji)同時(shi)更(geng)好散熱。側(ce)面(mian)設(she)有(you)一個USB-A接口，黑色膠芯。底(di)部(bu)兩側(ce)設(she)有(you)防滑(hua)膠墊，邊(bian)緣貼(tie)(tie)有(you)產品(pin)銘牌貼(tie)(tie)紙。底(di)座(zuo)型號為SE-A61UW，支持12V1.5A輸入，USB-A輸出(chu)5V2A，無線充(chong)輸出(chu)最(zui)大10W，總輸出(chu)7.5W（無線充(chong)5W，USB-A口5V0.5A），產品(pin)通過了CE認證。

智能(neng)時(shi)鐘與底座(zuo)的(de)分體(ti)式設計可以讓時(shi)鐘隨時(shi)拿(na)到客廳、廚房等(deng)地方(fang)使用，靈活且方(fang)便。

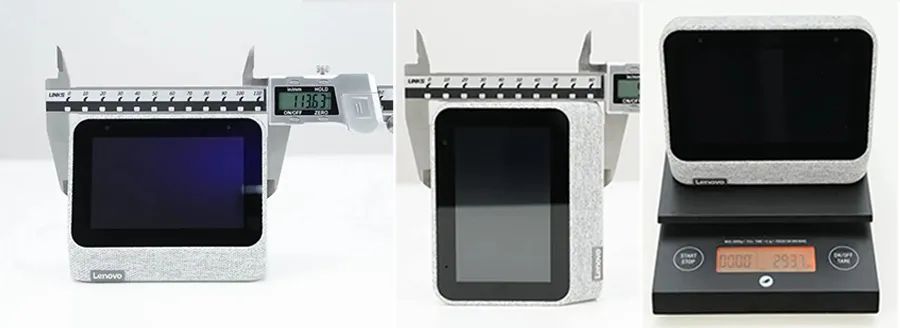

測得時鐘(zhong)寬為113.63cm，高度為96.07mm，時鐘(zhong)凈重(zhong)約為294g，加上(shang)底座總重(zhong)量約為474g。

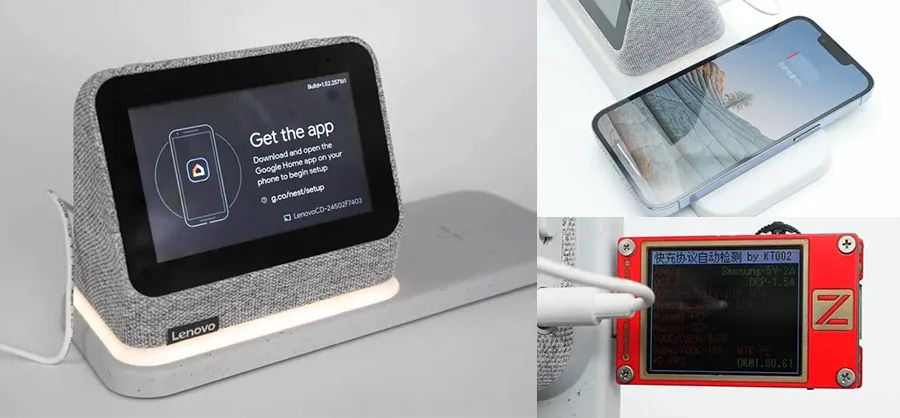

連接適配器并打開(kai)開(kai)關，首(shou)先會(hui)出現一個(ge)讓用戶手(shou)機下載Google Home app的提(ti)示(shi)界面，即產品支(zhi)持手(shou)機app智能控(kong)制，設(she)置簡單方便。底(di)座(zuo)上的氛圍燈亮白光。同時可以(yi)將手(shou)機放(fang)在底(di)座(zuo)右(you)側進行無(wu)線充電，晚(wan)上入(ru)睡前為手(shou)機充電變得(de)更加(jia)方便。使(shi)用ChargerLAB POWER-Z KT002測得(de)USB-A口只支(zhi)持Samsung 5V2A、DCP協(xie)議。

無線(xian)充電底座拆(chai)解

看完了(le)時鐘的外觀展示以及功(gong)能測試，下面(mian)就對(dui)這款時鐘的無線充電底(di)座(zuo)進行拆解，一起來看看內(nei)部(bu)設計。

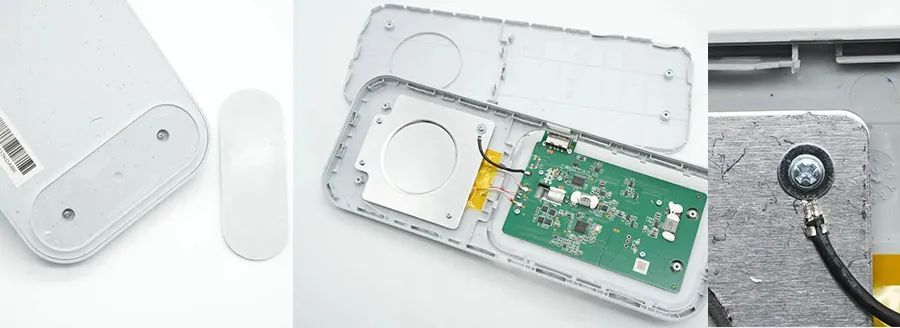

首先撕(si)下底座(zuo)兩側粘貼的(de)防(fang)滑腳(jiao)墊(dian)，固(gu)(gu)定螺絲隱藏在(zai)腳(jiao)墊(dian)下面(mian)。拆開底座(zuo)外殼，內部是無(wu)(wu)線(xian)充電線(xian)圈和用(yong)于無(wu)(wu)線(xian)充電控制的(de)PCBA模塊，無(wu)(wu)線(xian)充電線(xian)圈固(gu)(gu)定在(zai)散熱鋁板上，通(tong)過(guo)螺絲固(gu)(gu)定。接(jie)地導線(xian)也通(tong)過(guo)螺絲固(gu)(gu)定。

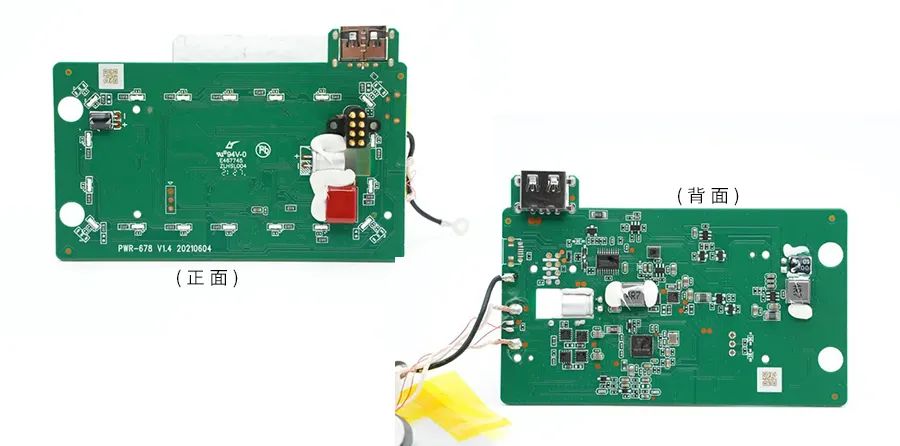

無線充電PCBA模塊正面特寫，邊緣為一圈LED燈，配合外殼上的導光條營造燈光效果。右側為連接時鐘的鍍金觸點，用于為底座供電。無線充電PCBA模塊背面為一路完整的無線充電電路和用于USB降壓輸出供電的降壓電路。

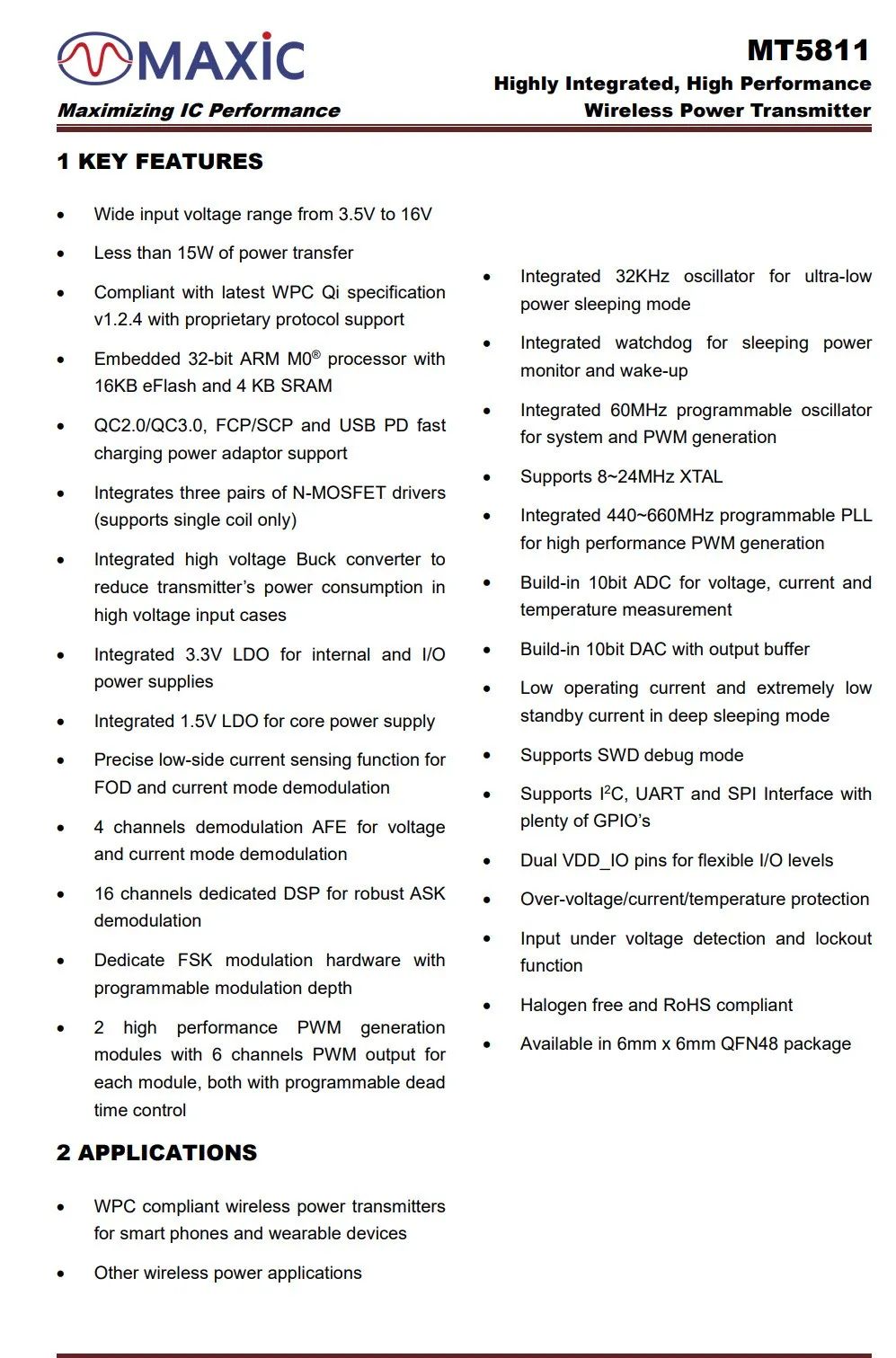

無線充電芯片來自美芯晟，型號為MT5811，是一款集成USB PD、QC等快充協議、高度集成的符合Qi標準的無線充電發射芯片，支持15W輸出功率。MT5811集成ARM M0 處理器，擁有卓越的高效率和緊湊設計，提供強大、自主的二次開發空間。芯片內部集成3對NMOS驅動器，可用于單線圈應用的無線充電器，支持定頻調壓控制，無需外置驅動器。

MT5811可延展性強，配置定制化，采用(yong)高集(ji)成嵌(qian)入式SoC架構(gou)及靈活接口設(she)計，適用(yong)于(yu)各種低成本、低功耗應用(yong)，可廣(guang)泛應用(yong)于(yu)為5G智(zhi)能(neng)終端、智(zhi)能(neng)可穿戴設(she)備、智(zhi)能(neng)家居(ju)、物(wu)聯網、智(zhi)能(neng)家電(dian)進行無線充電(dian)的設(she)備。

充電頭網通過拆解了解到，美芯晟無線充電方案還被魅族40W立式無線充電器、魅族17 Pro手機、魅族27W無線充、飚王智能車載無線充感應支架、travelmall多功能全球旅行充電器等數十款產品采用。

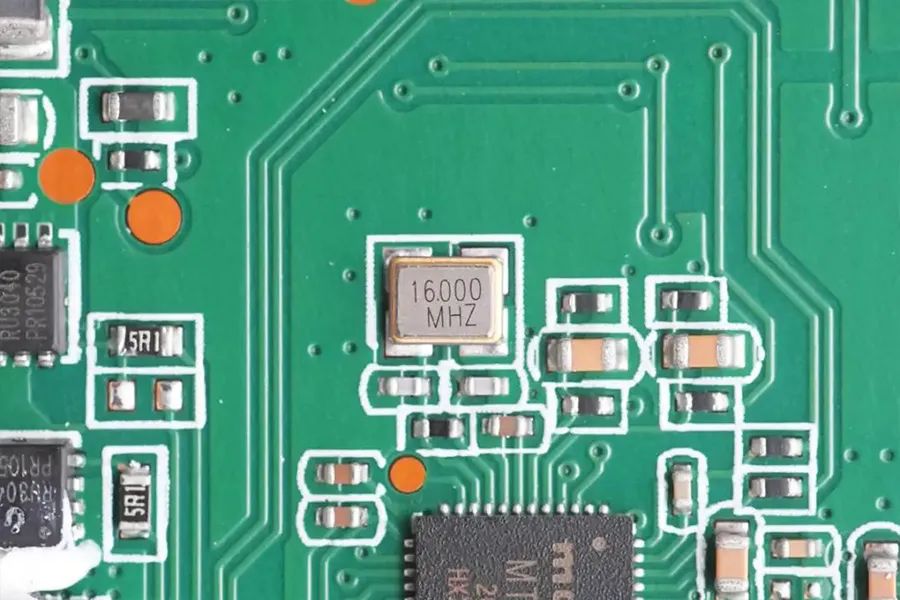

用(yong)(yong)(yong)于為(wei)無(wu)線(xian)充(chong)電主控提供時鐘的(de)無(wu)源晶振(zhen)，頻率為(wei)16.000MHz。用(yong)(yong)(yong)于定頻調壓(ya)降(jiang)壓(ya)的(de)兩顆(ke)(ke)MOS管(guan)，型(xing)號為(wei)RU3040M2，是(shi)一顆(ke)(ke)耐壓(ya)30V的(de)NMOS，導阻(zu)為(wei)5.8mΩ，采用(yong)(yong)(yong)PDFN3333封裝。4R7電感用(yong)(yong)(yong)于定頻調壓(ya)降(jiang)壓(ya)。無(wu)線(xian)充(chong)電功率級使用(yong)(yong)(yong)四顆(ke)(ke)MOS管(guan)組(zu)成全橋，型(xing)號均為(wei)RU3040M2。無(wu)線(xian)充(chong)諧(xie)振(zhen)電容(rong)采用(yong)(yong)(yong)科雅ZZEC無(wu)線(xian)充(chong)專用(yong)(yong)(yong)CBB電容(rong)，規格為(wei)0.4μF 100V。

全部拆解完畢，來張全家福。

 充電頭(tou)網拆解總結(jie)

聯想智能時鐘2是一款在傳統智能音箱上加入屏幕的產品，加強用戶的交互功能。同時這款音箱配置了一個無線充電底座，支持磁吸功能，可以為蘋果和安卓手機充電，功能更加實用。

充電頭網通過拆解了解到，這款時鐘(zhong)的無線(xian)(xian)充電底座內置美(mei)芯晟MT5811高集成無線(xian)(xian)充電主控，單芯片(pian)內置三(san)路(lu)NMOS驅動(dong)器，可滿足蘋(pin)果(guo)定頻無線(xian)(xian)充電需求，無需外置驅動(dong)器或降(jiang)壓(ya)芯片(pian)，方(fang)案(an)簡潔(jie)高效(xiao)。
