特(te)斯拉是美國一(yi)(yi)家(jia)電動(dong)汽(qi)車(che)和清(qing)潔能源(yuan)公司，其生產的電動(dong)汽(qi)車(che)在(zai)全球擁有很高(gao)知名度和用戶(hu)基數。然而，特(te)斯拉的業(ye)務不僅于(yu)此，早在(zai)2021年特(te)斯拉就(jiu)推出過(guo)無線(xian)充電寶(bao)，近期充電頭(tou)網拆解(jie)了(le)一(yi)(yi)款(kuan)特(te)斯拉的磁吸無線(xian)充。

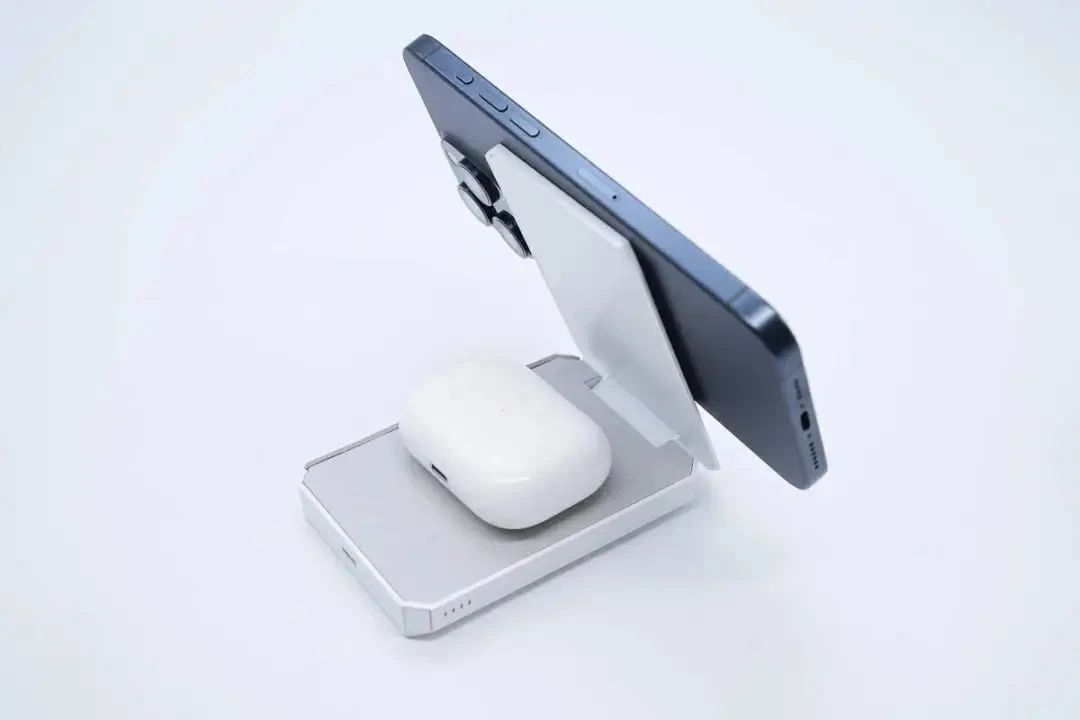

該磁(ci)吸(xi)(xi)移動電(dian)源采用翻(fan)蓋式薄塊狀(zhuang)設(she)(she)計(ji)，外(wai)觀簡(jian)約(yue)大(da)方，自帶一根USB-C充(chong)(chong)電(dian)線和USB-C接口，都(dou)支(zhi)持(chi)PD 20W的輸(shu)入和輸(shu)出。其翻(fan)蓋設(she)(she)計(ji)可以同時(shi)支(zhi)持(chi)為(wei)兩臺(tai)設(she)(she)備進行(xing)磁(ci)吸(xi)(xi)無線充(chong)(chong)電(dian)，輸(shu)出功(gong)(gong)率分別為(wei)15W和5W，背面則支(zhi)持(chi)其他設(she)(she)備反(fan)向(xiang)10W磁(ci)吸(xi)(xi)充(chong)(chong)電(dian)。產品設(she)(she)計(ji)十(shi)分出彩，功(gong)(gong)能集(ji)成度很高。

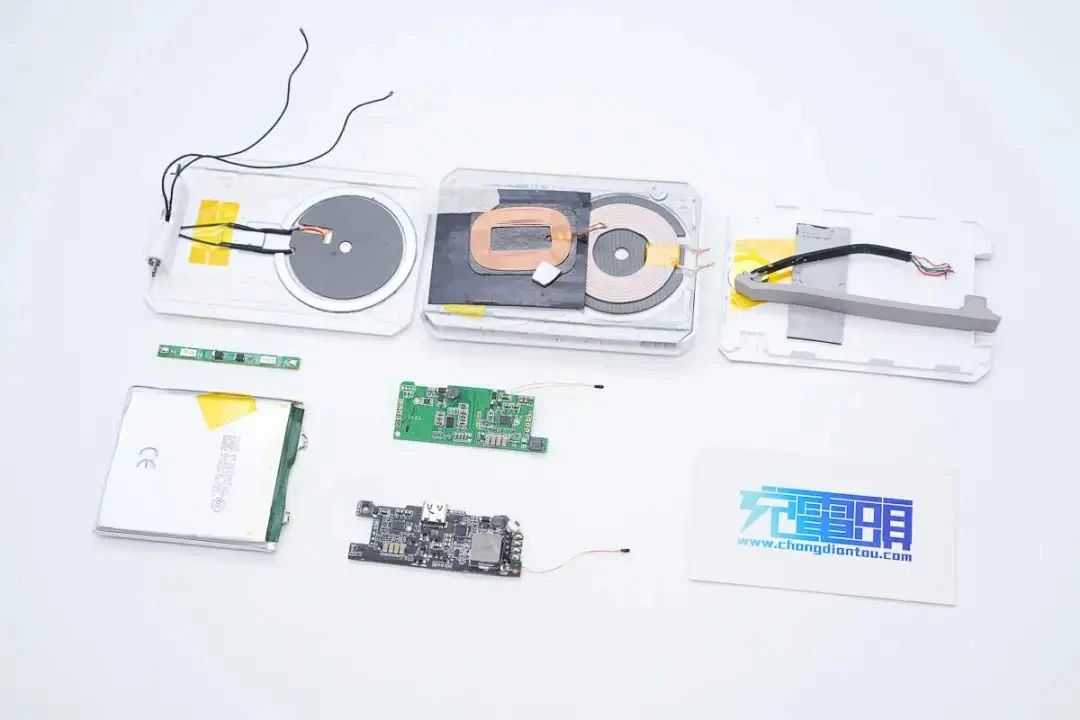

充電頭(tou)網拆解(jie)

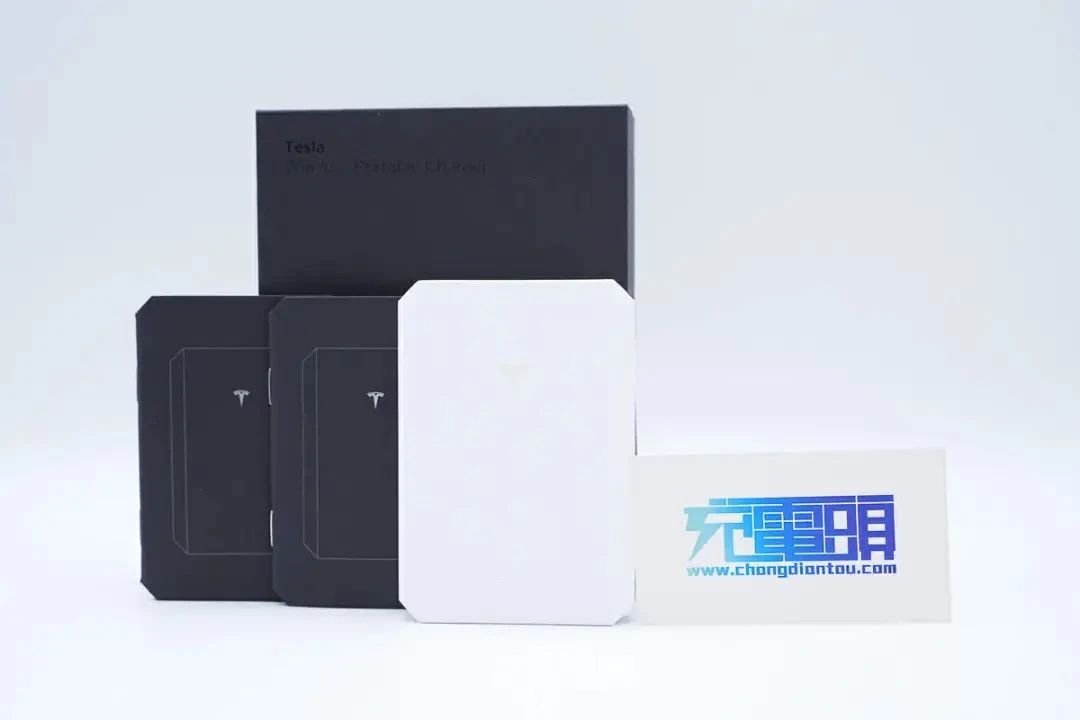

產品介紹

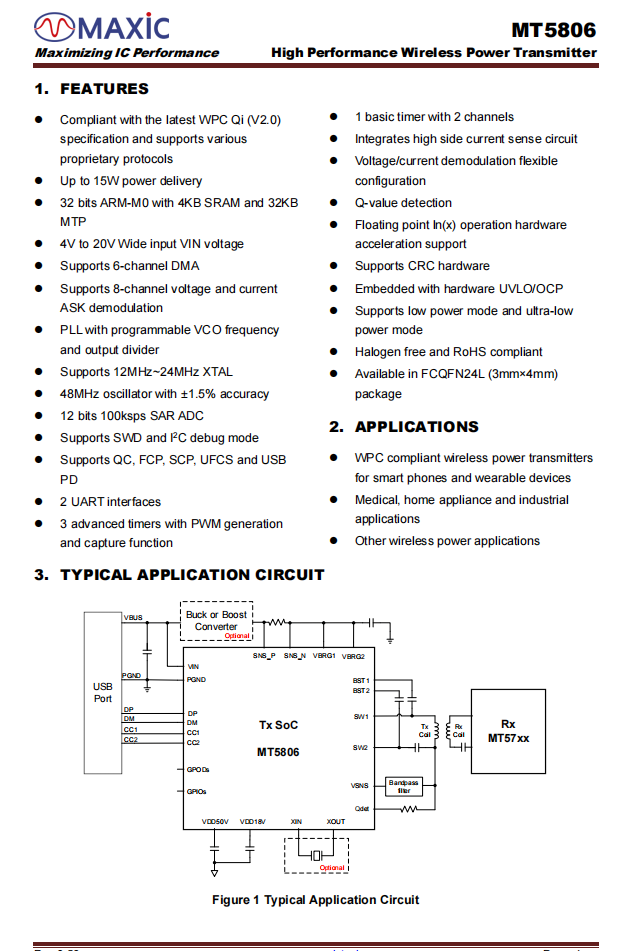

無線(xian)充電發射芯(xin)片采用美芯(xin)晟MT5806，其完全符合最新(xin)WPC Qi（V2.0）無線(xian)充電規范， 支(zhi)持(chi)PD、UFCS、FCP、SCP、QC等(deng)多種有線(xian)快充協議，通過了(le)PD和UFCS有線(xian)快充協議認(ren)證， 支(zhi)持(chi)4-20V寬輸入電壓以及高(gao)達15W的輸出功率。

MT5806還集成了32位ARM-M0內核、4KB SRAM和32KB MTP，以(yi)(yi)及(ji)多(duo)種串行接(jie)口（I2C、UART等），提供強大的處理(li)能(neng)力和編程空間。標準固件提供了參考(kao)應用(yong)程序，客戶可以(yi)(yi)輕松開發(fa)定制功(gong)能(neng)。

MT5806集(ji)成(cheng)了獨(du)立的(de)高頻和(he)低頻振蕩器，適用(yong)于低功耗和(he)低成(cheng)本應用(yong)。內部高頻PLL結合(he)外部晶體設計，用(yong)于生成(cheng)高精度時鐘和(he)PWM信號(hao)。此外，芯片能(neng)夠提供靈活的(de)死(si)區控制和(he)相位(wei)移位(wei)生成(cheng)，以提高EMI性能(neng)。

MT5806支(zhi)持過壓保(bao)(bao)護(hu)（OVP）、過流保(bao)(bao)護(hu)（OCP）、欠壓保(bao)(bao)護(hu)（UVP）和過溫保(bao)(bao)護(hu)（OTP）。此(ci)外，芯(xin)片(pian)還嵌入(ru)了動態功(gong)(gong)率限制（DPL）比較器，以(yi)防止IC在輸(shu)(shu)(shu)入(ru)功(gong)(gong)率無法滿足輸(shu)(shu)(shu)出(chu)(chu)功(gong)(gong)率需(xu)求時進入(ru)UVLO狀態。如果VDD電(dian)壓降至DPL閾值以(yi)下，芯(xin)片(pian)將相(xiang)應降低輸(shu)(shu)(shu)出(chu)(chu)功(gong)(gong)率，以(yi)保(bao)(bao)護(hu)系統免受(shou)UVLO狀態的影響。MT5806采用FCQFN24L封裝。

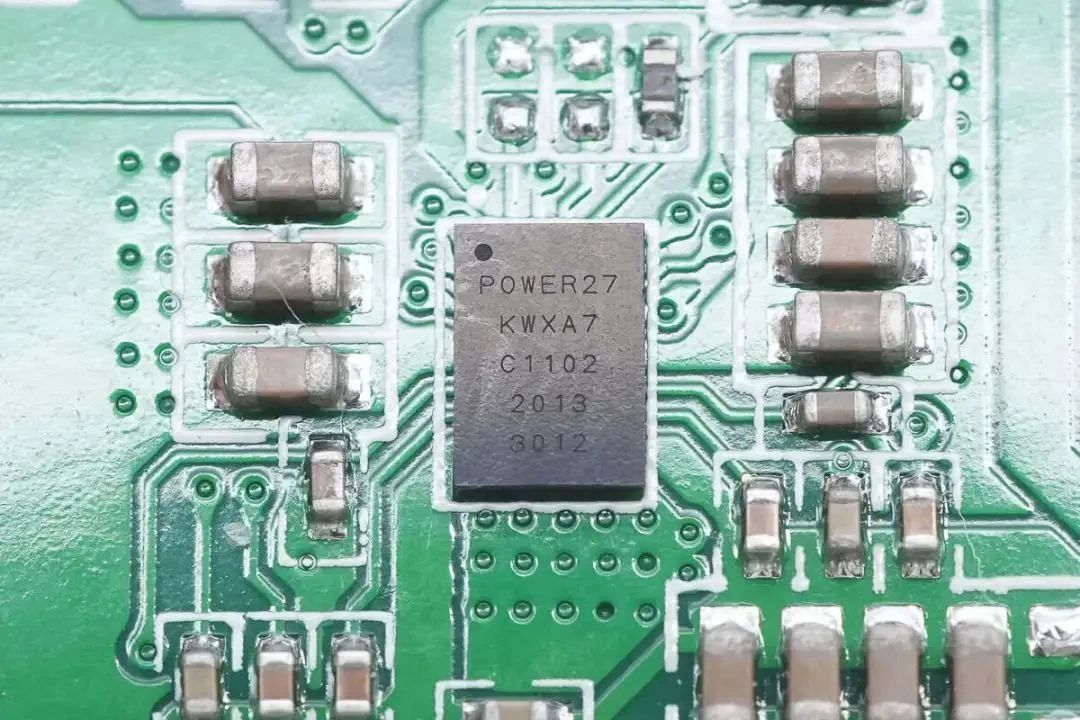

無線充電接收芯片采用美芯晟MT5727H，是一顆支持20W功率的單芯片解決方案，并可配置為無線發射，為其他接收端供電。芯片完全符合WPC Qi 1.2.4規范。

MT5727H內置ARM M0處(chu)理器(qi)，搭(da)配(pei)8KB SRAM和16KB MTP存(cun)儲器(qi)，支持(chi)(chi)私有無線充電協議(yi)，芯片(pian)內部(bu)集成同步整(zheng)流器(qi)和LDO，芯片(pian)內置過(guo)壓(ya)過(guo)流保護(hu)，支持(chi)(chi)I2C接口和可配(pei)置的GPIO接口，采用WLCSP52封(feng)裝(zhuang)。

美芯晟將(jiang)繼(ji)續努力，不斷優化升(sheng)級和創新(xin)產品(pin)，為客戶提供更多(duo)滿意的解決方(fang)案。
