隨著5G商用的(de)(de)(de)到來(lai)，下游終端應(ying)用場景(jing)進(jin)一步豐富，用戶(hu)(hu)對設(she)備(bei)的(de)(de)(de)續航能力、用戶(hu)(hu)體驗等提出了更高的(de)(de)(de)要求。與傳統(tong)有線(xian)(xian)充(chong)電(dian)相比，無線(xian)(xian)充(chong)電(dian)在安全性(xing)、靈活性(xing)和通用性(xing)等方面具(ju)有優勢，在智能手機、可(ke)穿戴設(she)備(bei)、汽車電(dian)子、家用電(dian)器(qi)等領域(yu)具(ju)備(bei)廣闊的(de)(de)(de)應(ying)用前景(jing)，市場空間巨大。同時(shi)無線(xian)(xian)充(chong)電(dian)行業產(chan)業鏈漸趨成熟，系統(tong)設(she)計的(de)(de)(de)改(gai)進(jin)、應(ying)用軟件和額定功率的(de)(de)(de)多樣化正(zheng)推動無線(xian)(xian)充(chong)電(dian)技術的(de)(de)(de)發展。

Native Union推出一(yi)款(kuan)磁(ci)吸無(wu)線(xian)充(chong)，自帶(dai)3米超(chao)長編織線(xian)纜，更(geng)加(jia)耐用，可以在沙發，床上(shang)方便使(shi)用無(wu)線(xian)充(chong)電，并支持蘋果(guo)7.5W無(wu)線(xian)充(chong)電和安卓15W無(wu)線(xian)充(chong)電。其無(wu)線(xian)充(chong)電主控(kong)芯片采用美芯晟(sheng)MT5811，下面就(jiu)對(dui)這(zhe)款(kuan)無(wu)線(xian)充(chong)進行拆解，看看內部設計(ji)和用料。

 Native Union 15W磁吸無(wu)線充(chong)開箱

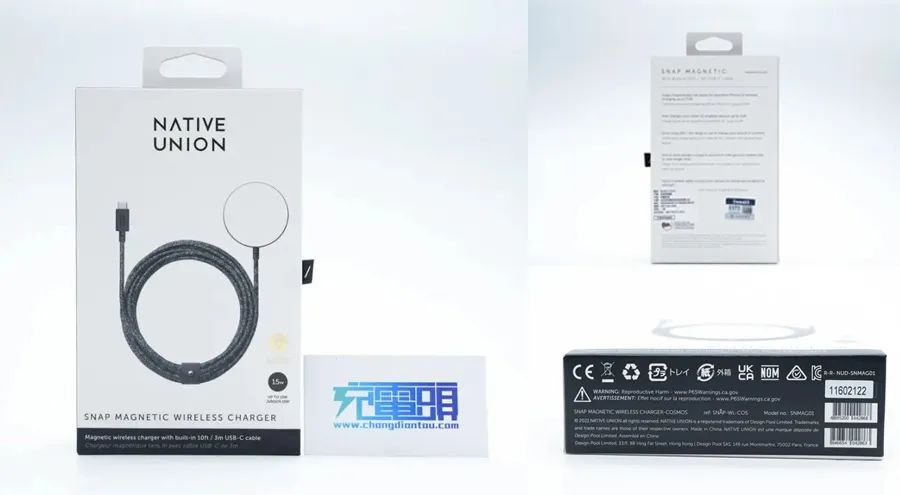

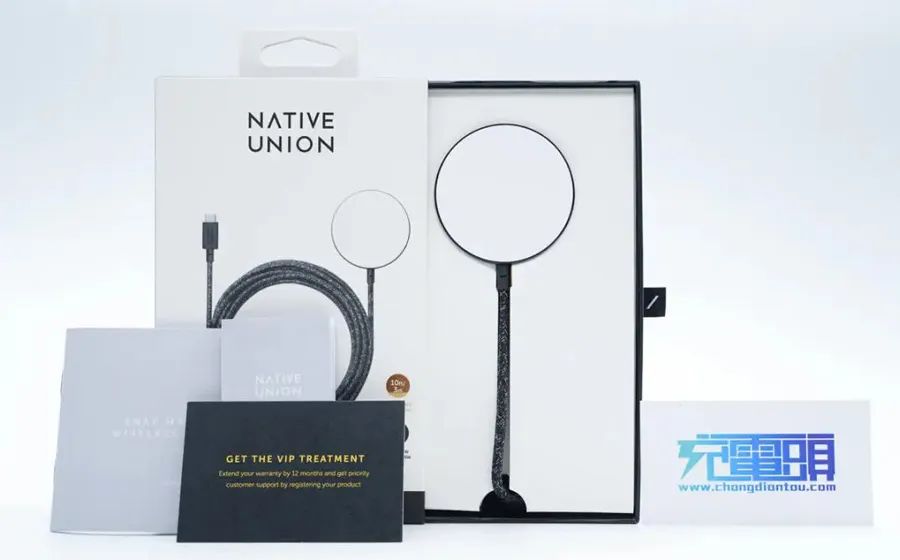

包(bao)裝盒正面印有(you)Native Union品牌、產品外觀、名稱以(yi)及(ji)賣點，支持(chi)磁吸無(wu)線充(chong)以(yi)及(ji)15W功率；背(bei)面印有(you)產品特性描述，此外還貼(tie)有(you)信息貼(tie)紙(zhi)以(yi)及(ji)防偽標簽；底部印有(you)警示語、認證標識以(yi)及(ji)型號等信息。

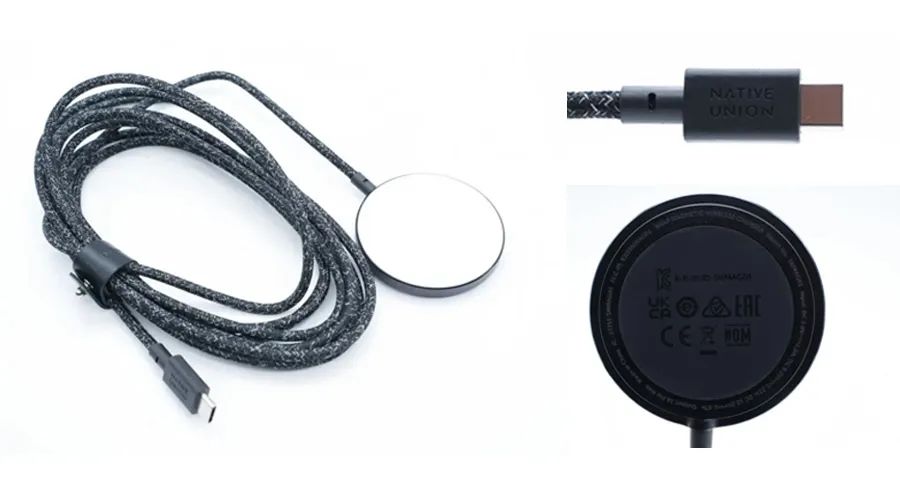

這款(kuan)無線(xian)充(chong)自帶USB-C線(xian)纜，并采用黑白(bai)線(xian)編織(zhi)工藝打造，整體外觀獨特且更加耐用。機身為(wei)經(jing)典圓盤設(she)(she)計(ji)，黑白(bai)色外殼(ke)(ke)。線(xian)纜兩端均做(zuo)了抗彎折處(chu)理，USB-C線(xian)頭外殼(ke)(ke)上(shang)設(she)(she)計(ji)有(you)(you)品(pin)(pin)牌logo。無線(xian)充(chong)機身兩部分外殼(ke)(ke)貼合緊密，做(zuo)工很(hen)好(hao)。底部有(you)(you)產(chan)品(pin)(pin)參數(shu)信息(xi)：

型號：SNMAG01

輸入：5V3A、9V2.22A、12V1.67A

輸(shu)出(chu)：15W Max

產品已經通過了CE、UKCA、EAC、NOM、KC認(ren)證。

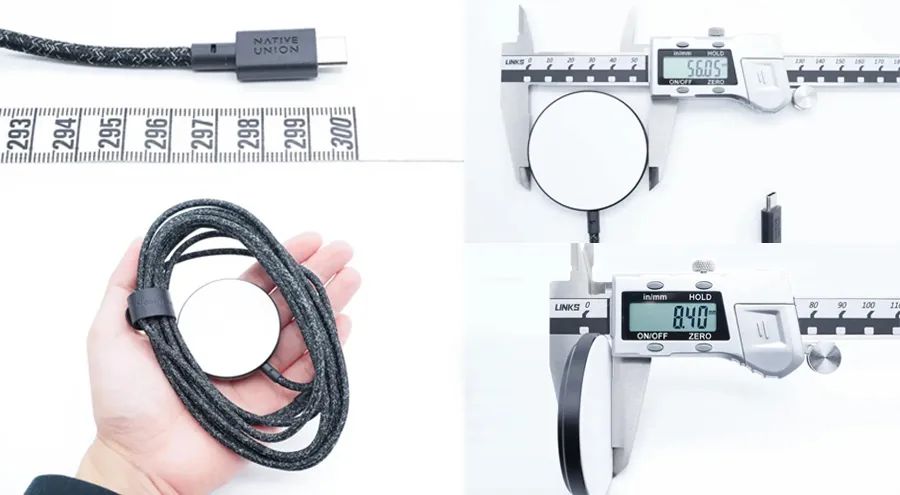

測得(de)線纜長(chang)度達(da)到了(le)3米，機身直(zhi)徑(jing)約(yue)為(wei)56.05mm，厚度約(yue)為(wei)8.4mm，重量約(yue)為(wei)111g，產品整體拿在手上的(de)直(zhi)觀感受如下圖(tu)。

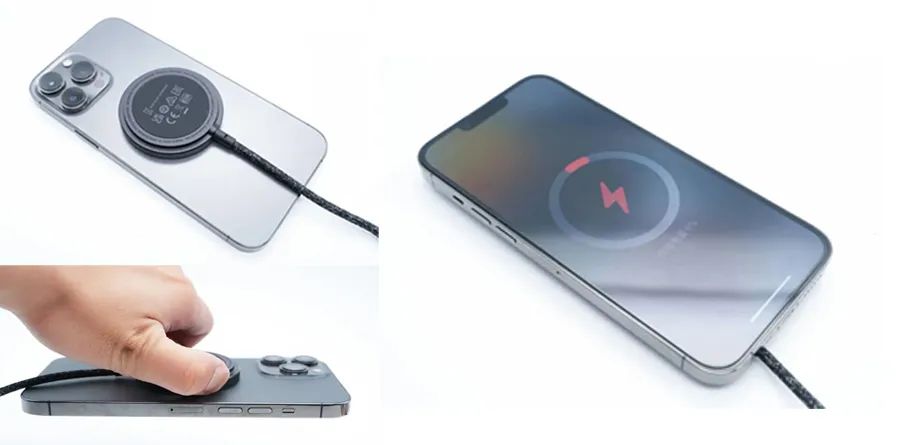

產品(pin)使用場景一覽，和iPhone13 Pro Max相比，顯得很小巧。另外產品(pin)可以輕松將蘋(pin)果(guo)這款(kuan)手(shou)機(ji)吸附起來，吸附力很好。通電后可以正常給手(shou)機(ji)進(jin)行(xing)無線充電。

給iPhone 13Pro Max進行無線(xian)充電，使用ChargerLAB POWER-Z KM002C測得輸入功(gong)率(lv)為9.2V 0.97A 9.21W。

 Native Union 15W磁吸無線充(chong)拆(chai)解

對這(zhe)款無線充的外觀，尺寸和性能(neng)有了(le)大概了(le)解后(hou)，下面繼續對其(qi)進行詳細拆解，看看做工和用(yong)料如何。

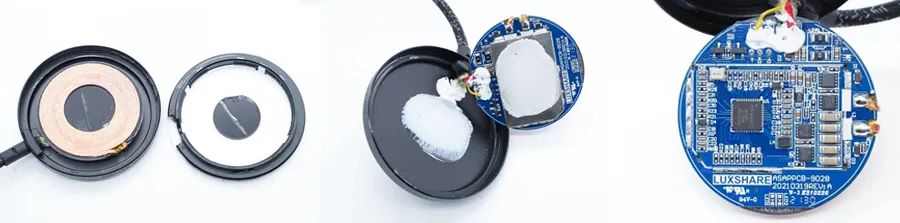

首先沿(yan)無線(xian)充(chong)外殼(ke)(ke)接(jie)縫撬開外殼(ke)(ke)，鋁(lv)合金外殼(ke)(ke)內部是無線(xian)充(chong)驅動電(dian)路(lu)(lu)(lu)以(yi)及線(xian)圈，白色面板固定(ding)在(zai)塑料支架上，與鋁(lv)合金外殼(ke)(ke)之(zhi)間通過卡扣固定(ding)。電(dian)路(lu)(lu)(lu)板背面焊接(jie)屏(ping)(ping)蔽罩(zhao)，屏(ping)(ping)蔽罩(zhao)使用(yong)膠(jiao)水固定(ding)在(zai)無線(xian)充(chong)電(dian)器外殼(ke)(ke)內部。無線(xian)充(chong)內置一塊(kuai)圓形(xing)電(dian)路(lu)(lu)(lu)板，上方焊接(jie)輸入USB-C導線(xian)，右側焊接(jie)無線(xian)充(chong)電(dian)線(xian)圈，下方為指(zhi)示燈(deng)焊盤，預留(liu)有指(zhi)示燈(deng)的(de)位置。

焊下電(dian)路板上(shang)面(mian)的屏蔽(bi)罩，下面(mian)是一顆(ke)無線充電(dian)主(zhu)控(kong)和(he)四顆(ke)全橋(qiao)功率(lv)管，右側是五顆(ke)并聯的諧(xie)振電(dian)容。

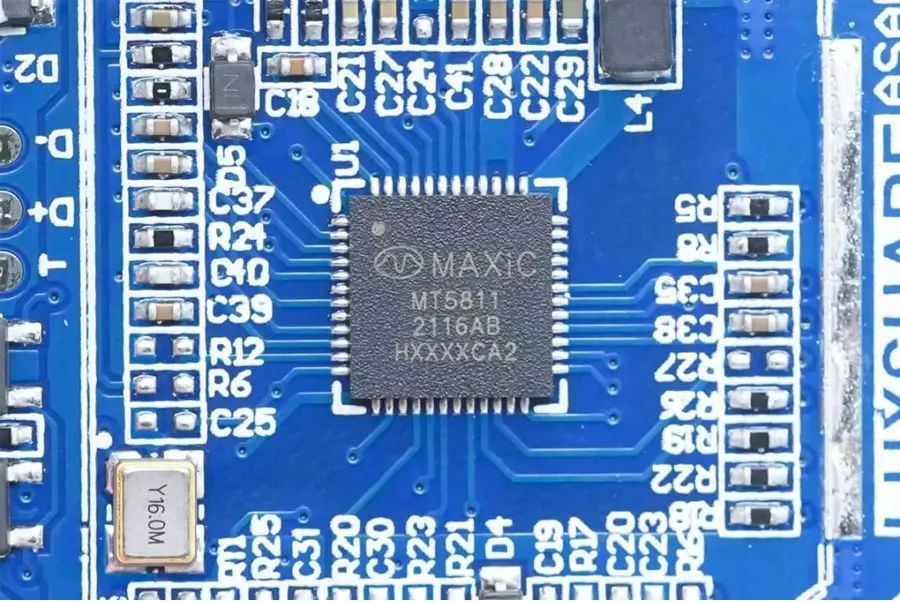

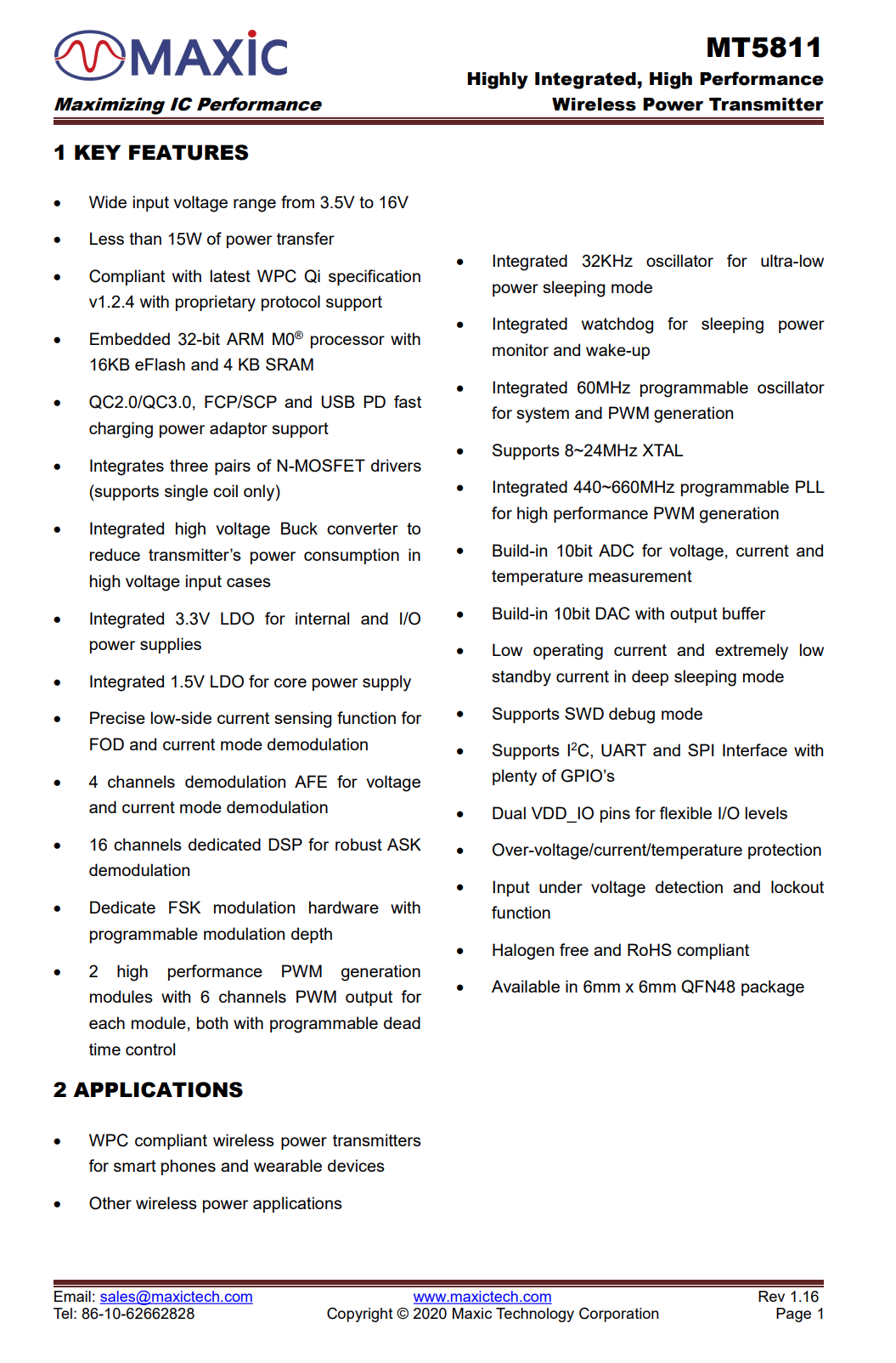

無(wu)(wu)線(xian)充電(dian)主控芯(xin)片(pian)采(cai)用(yong)美芯(xin)晟MT5811，這是一(yi)顆高度集成的(de)無(wu)(wu)線(xian)充電(dian)SoC，支(zhi)持(chi)3.5-16V寬范圍供電(dian)，支(zhi)持(chi)小于15W的(de)無(wu)(wu)線(xian)充電(dian)應用(yong)，芯(xin)片(pian)符合WPC Qi 1.2.4規范，并支(zhi)持(chi)私(si)有充電(dian)協議，芯(xin)片(pian)內部集成32位M0處理器，16KB eFlash和4KB SRAM。

MT5811支(zhi)持(chi)QC，FCP/SCP和(he)(he)USB PD快(kuai)充(chong)輸(shu)入取電(dian)，芯片內(nei)置三對半橋(qiao)驅動(dong)器，用于(yu)同步降壓以(yi)及全橋(qiao)驅動(dong)輸(shu)出。芯片內(nei)部集成高壓開關(guan)降壓，可降低無(wu)線充(chong)電(dian)器的空載功(gong)耗。芯片內(nei)部集成3.3V和(he)(he)1.5V LDO，分別用于(yu)內(nei)部電(dian)源以(yi)及核心(xin)供電(dian)。芯片支(zhi)持(chi)過(guo)壓、過(guo)流、欠(qian)壓和(he)(he)過(guo)熱保(bao)護，確(que)保(bao)無(wu)線充(chong)電(dian)安全進(jin)行。

美芯晟(sheng)MT5811采用(yong)QFN6*6-48封裝，功能全面(mian)集成度高(gao)。

美芯(xin)晟無(wu)線(xian)(xian)充(chong)電方案還被摩米士MFi認(ren)證7200mAh磁吸無(wu)線(xian)(xian)充(chong)移動電源、魅(mei)族40W立(li)式無(wu)線(xian)(xian)充(chong)電器、魅(mei)族17 Pro手機、魅(mei)族27W無(wu)線(xian)(xian)充(chong)、飚(biao)王智能車(che)載無(wu)線(xian)(xian)充(chong)感應支架、travelmall多功能全球旅(lv)行充(chong)電器等數十款產品采(cai)用。

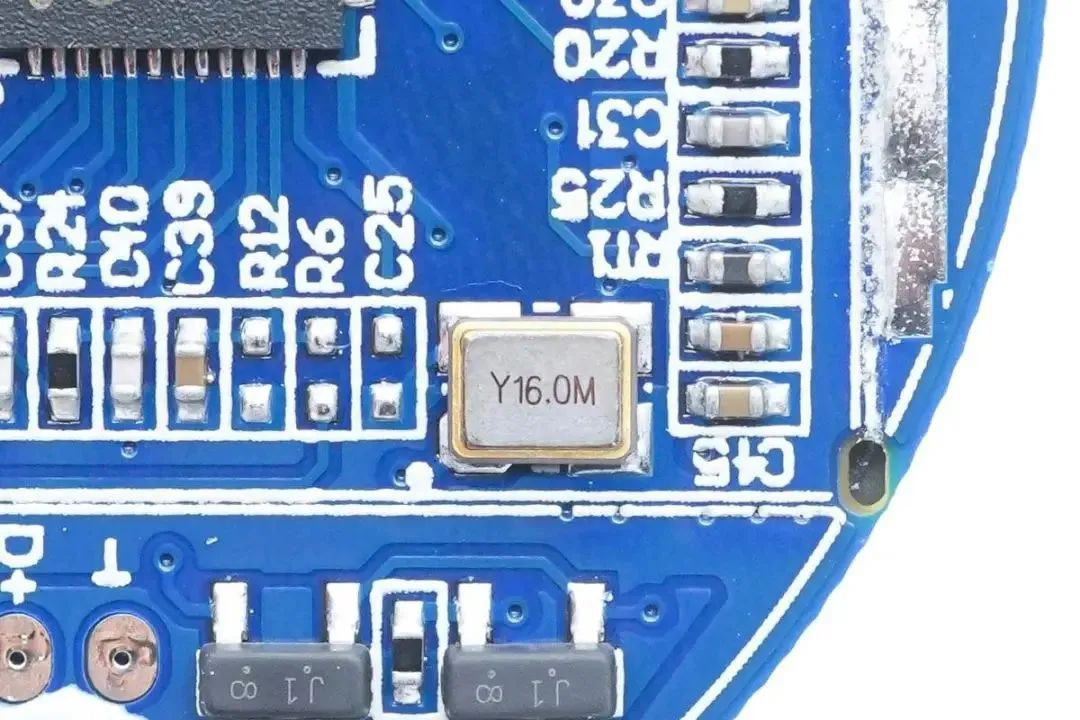

16MHz無(wu)(wu)源晶振，為MT5811無(wu)(wu)線充電主(zhu)控提供時鐘，晶振右上角(jiao)RT1熱敏(min)電阻用于檢(jian)測無(wu)(wu)線充電器溫度，進行過熱保護(hu)功能。

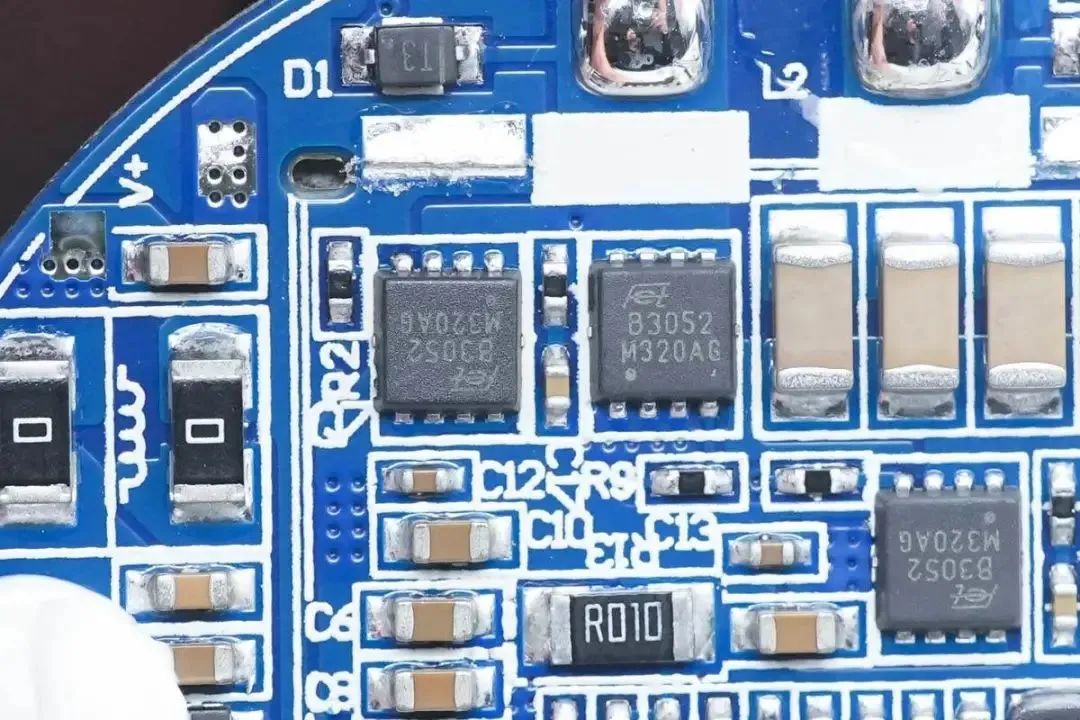

MT5811內置(zhi)NMOS驅動器，無(wu)需外置(zhi)驅動器即可(ke)直接驅動無(wu)線(xian)充(chong)電功(gong)率(lv)管。無(wu)線(xian)充(chong)電功(gong)率(lv)管來(lai)自東沅，型(xing)號FKBB3052，是一(yi)顆耐壓30V的NMOS，導阻為6.3mΩ，采(cai)用(yong)PRPAK3*3封裝圖片中使用(yong)兩顆組成(cheng)半橋。

搭配另(ling)外兩顆FKBB3052組(zu)成的半橋，四(si)顆管(guan)子(zi)組(zu)成全橋，用(yong)于無線充電輸出(chu)。

 充(chong)電頭網拆(chai)解總(zong)結

Native Union這款無線(xian)(xian)充(chong)(chong)電器自帶3米超(chao)長線(xian)(xian)纜，躺在床(chuang)上或(huo)是沙(sha)發上都可使用(yong)，有效解鎖傳統無線(xian)(xian)充(chong)(chong)線(xian)(xian)纜長度(du)受限，影響(xiang)使用(yong)體驗的(de)問題。無線(xian)(xian)充(chong)(chong)內(nei)置磁力吸附，支(zhi)(zhi)持(chi)蘋果(guo)7.5W無線(xian)(xian)充(chong)(chong)電，安(an)卓15W無線(xian)(xian)充(chong)(chong)電，對于(yu)手(shou)機充(chong)(chong)電的(de)支(zhi)(zhi)持(chi)非常好(hao)。

美芯(xin)晟MT5811無線(xian)(xian)充電(dian)主控芯(xin)片具(ju)有(you)極高的(de)集成(cheng)度，將快(kuai)充取電(dian)，開關降(jiang)壓，MOS驅(qu)動等(deng)諸多(duo)功能集成(cheng)于一身(shen)，打造了極簡的(de)無線(xian)(xian)充電(dian)器設(she)計。
