今(jin)年的3月3號，MEIZU魅族(zu)在珠海大(da)劇院舉行魅族(zu)18系列5G雙旗(qi)艦發布(bu)會，發布(bu)魅族(zu)18 Pro、魅族(zu)18兩款旗(qi)艦手機(ji)。其中魅族(zu)18 Pro支持40W有線(xian)(xian)和(he)無線(xian)(xian)快充，此外還為其設計了一款立式(shi)無線(xian)(xian)超(chao)充WP03。

這(zhe)款無線(xian)充(chong)電(dian)器內置小風(feng)扇，可(ke)在(zai)無線(xian)充(chong)電(dian)過程中進(jin)行(xing)主動散熱。此外立式機(ji)身設計(ji)讓(rang)(rang)其減少了桌(zhuo)面占地空間并可(ke)以(yi)作(zuo)為手機(ji)支架使用，40W無線(xian)充(chong)電(dian)功率也讓(rang)(rang)使用體(ti)驗更(geng)上一(yi)層樓，很快就能讓(rang)(rang)手機(ji)滿血復活。下面充(chong)電(dian)頭網就對這(zhe)款產品進(jin)行(xing)詳細拆解，看看內部設計(ji)用料如(ru)何。

此前充(chong)電(dian)頭(tou)網還拆解過魅(mei)族17 Pro手機內置無(wu)線(xian)充(chong)、魅(mei)族27W無(wu)線(xian)充(chong)電(dian)器(qi)、魅(mei)族Pro7 Plus原裝充(chong)電(dian)器(qi)、魅(mei)族無(wu)線(xian)充(chong)電(dian)器(qi)WP01、魅(mei)族E3 20W Super mCharge充(chong)電(dian)器(qi)等產品，大家也(ye)可以(yi)點(dian)擊藍色字體(ti)查(cha)看拆解詳情

一、魅族40W無線充外觀

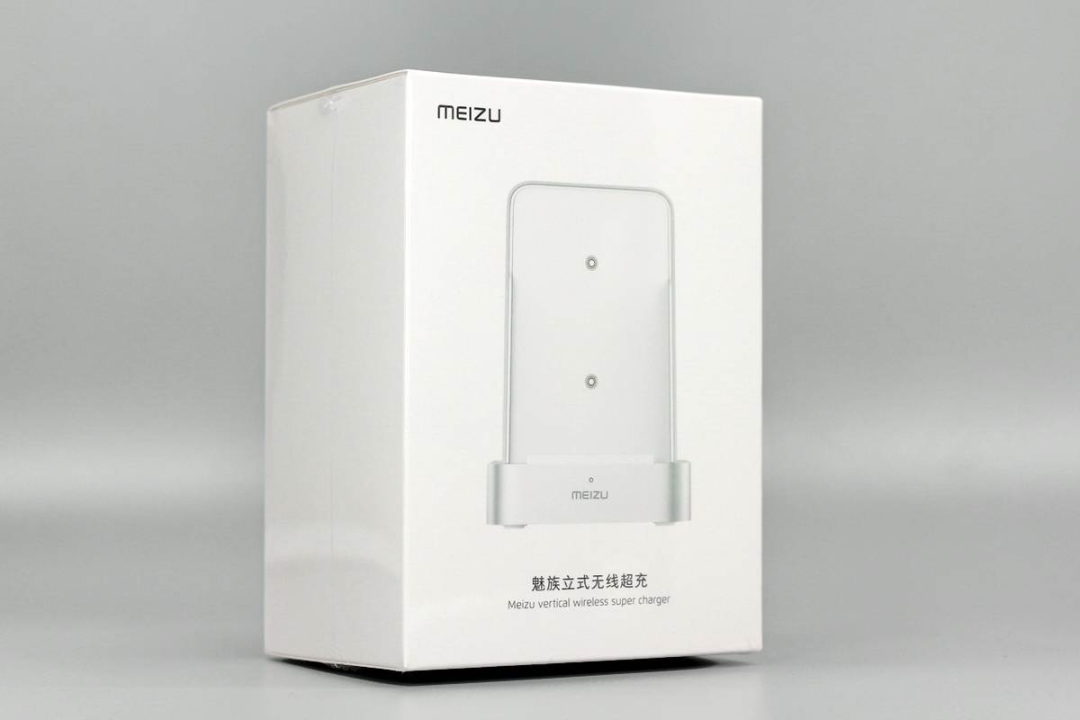

包裝盒為白(bai)色，設計也比較簡潔，正面(mian)印有MEIZU品牌(pai)、無線充外觀(guan)和名(ming)稱。

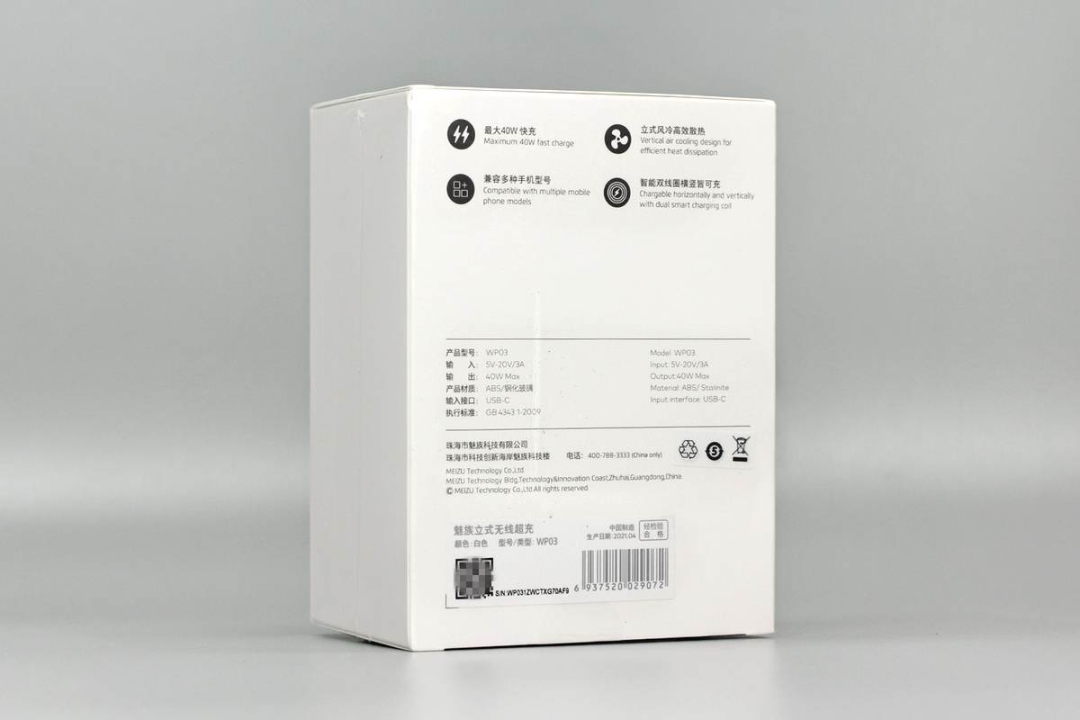

背面印有產品四大特(te)性標識以(yi)及描(miao)述、參數(shu)、魅族(zu)科(ke)技的基(ji)本信息等。

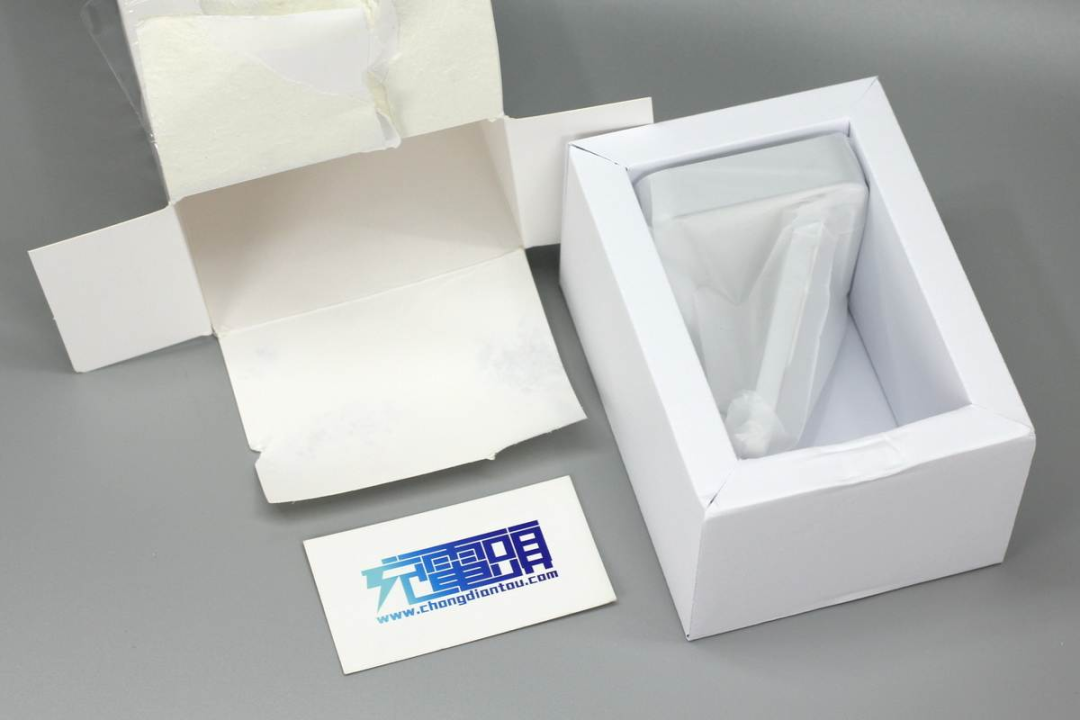

打開包裝，無線充外套防塵袋。

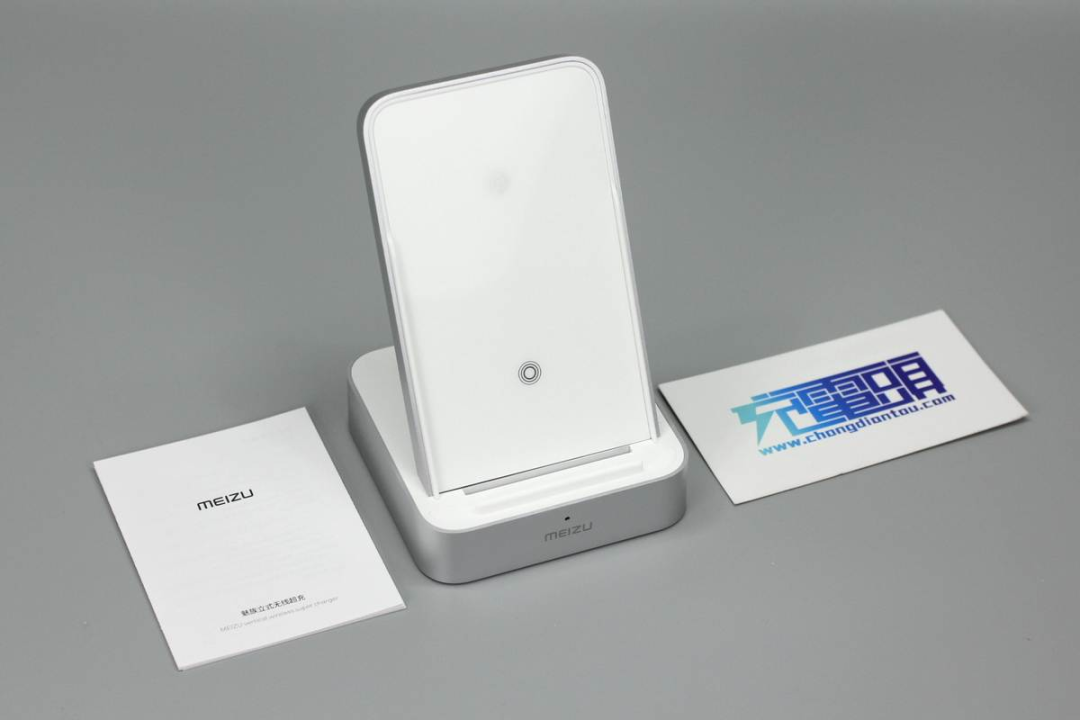

包裝內含無線充電器和一份使用說明書。

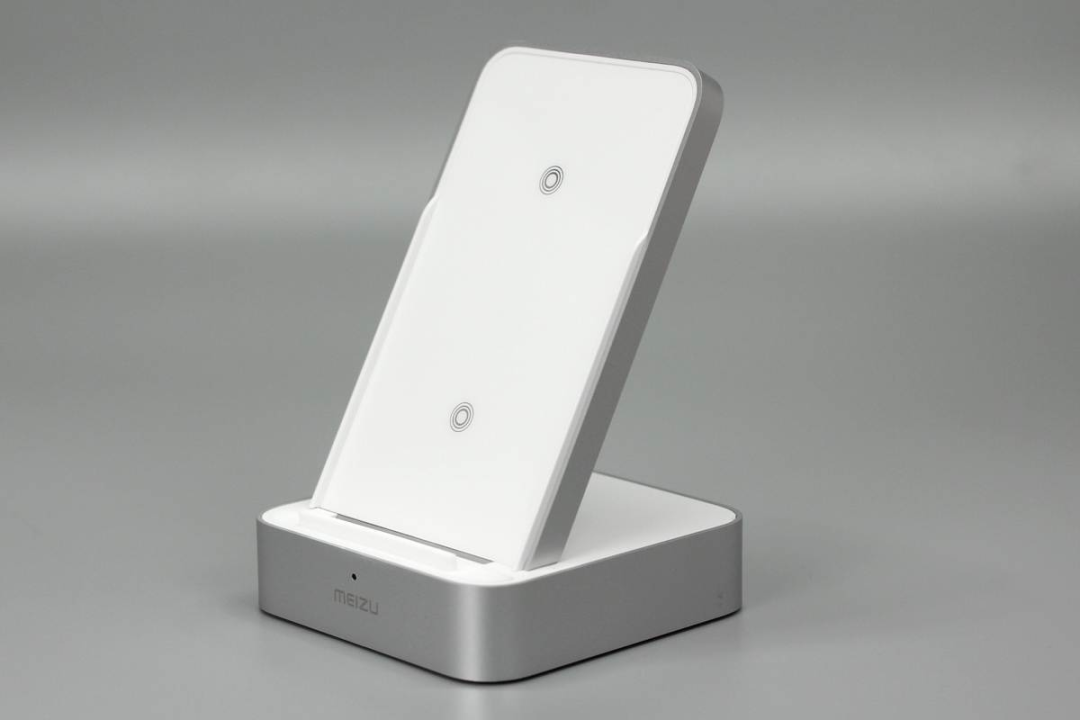

魅族這(zhe)款無線充由底(di)座(zuo)(zuo)和手機支(zhi)撐(cheng)(cheng)板兩部分組成，支(zhi)撐(cheng)(cheng)板正面是ABS材質鋼化玻璃，十分光滑，支(zhi)撐(cheng)(cheng)板和底(di)座(zuo)(zuo)側(ce)身均噴(pen)砂銀灰色涂料進行裝飾。

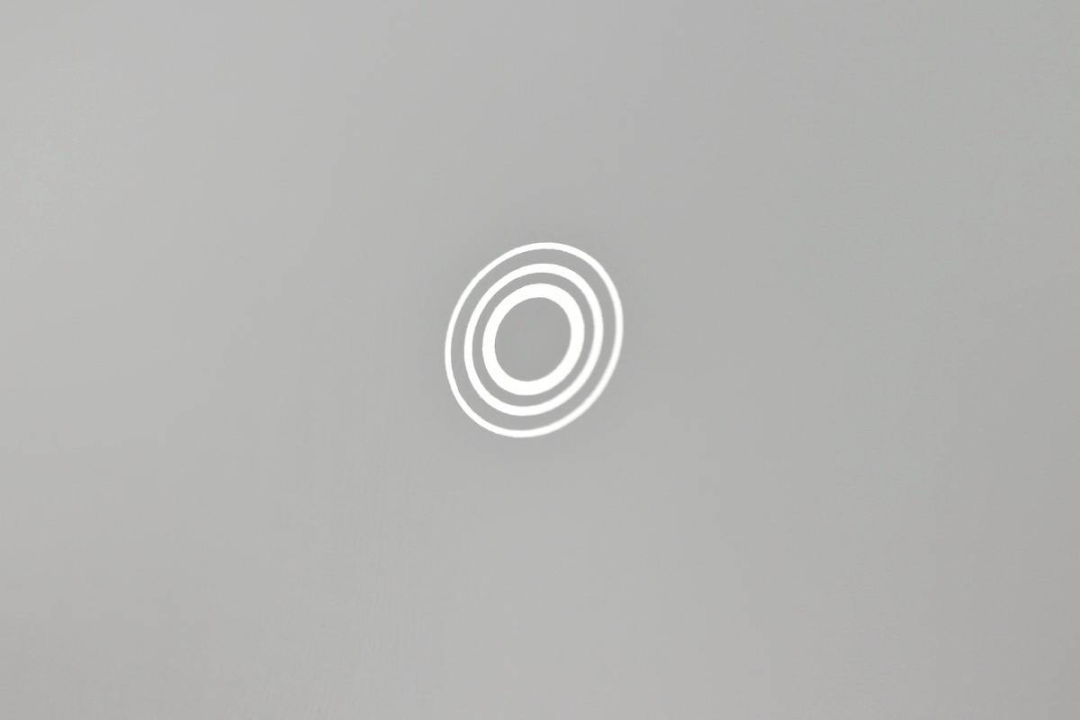

支撐板正面有兩個旋渦圖案，表示無線充區域，手機橫豎都能進行無線充電。

兩側設有凸起小板。

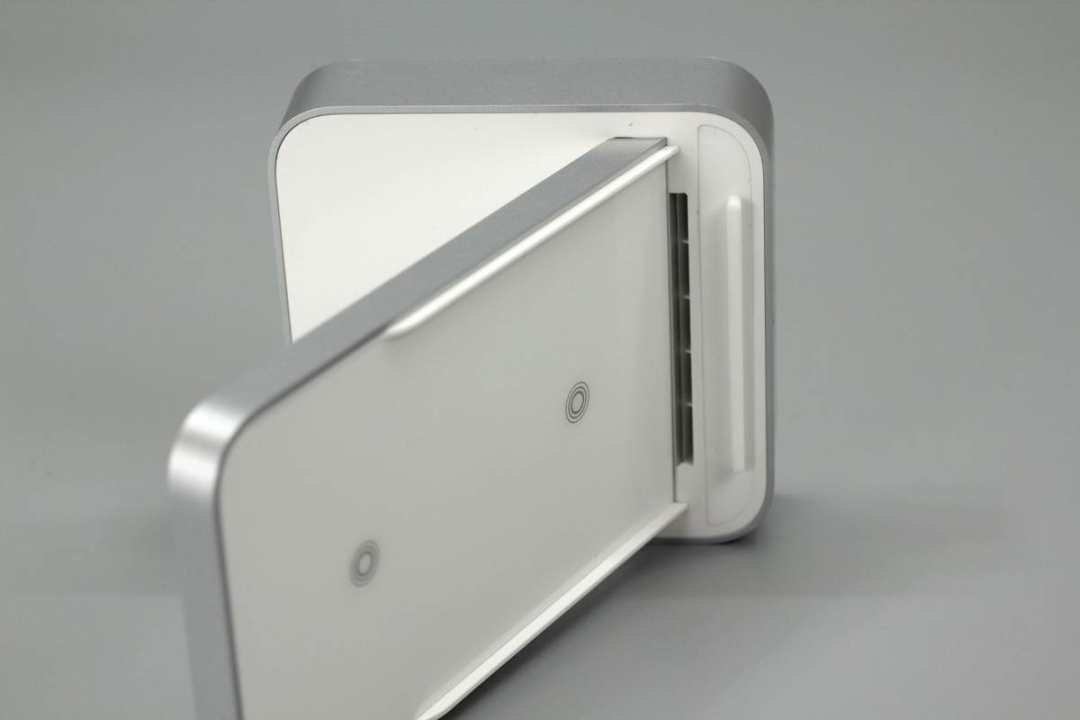

手機放上去會和支撐板間形成風道。

底部吹風口通過風道將無線充電過程中產生的熱量帶走，此外底部還設有擋板，防止手機滑落。

底座前端印有MEIZU品牌，并設有一顆LED充電指示燈。

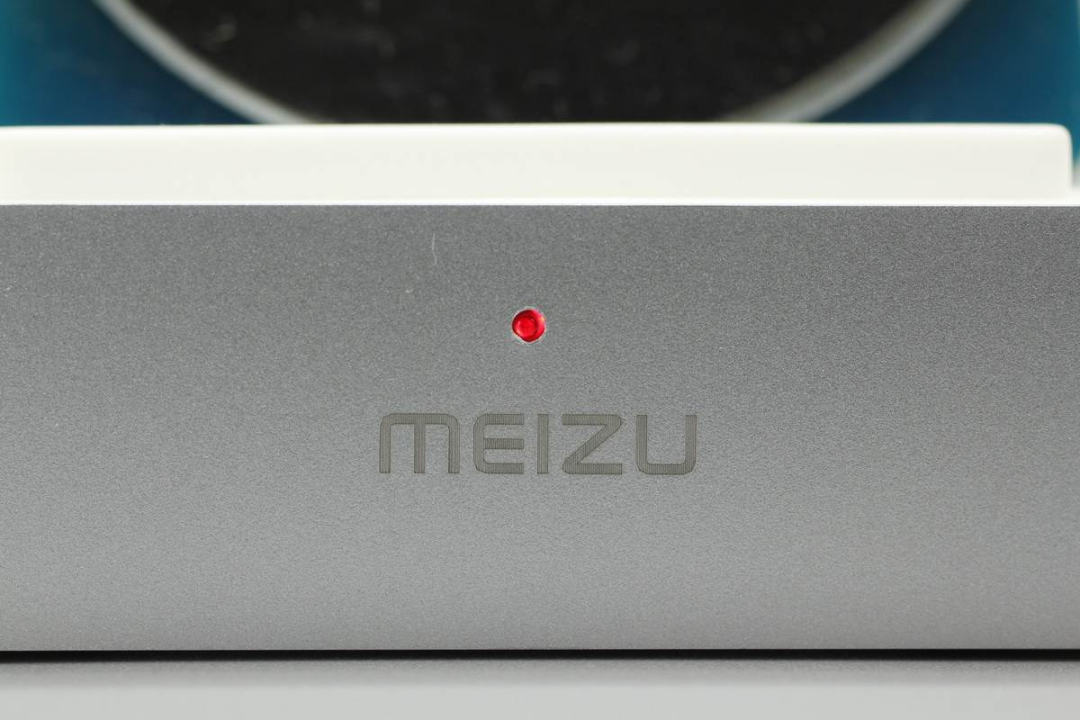

無線充支持異物檢測，指示燈亮紅燈提示。

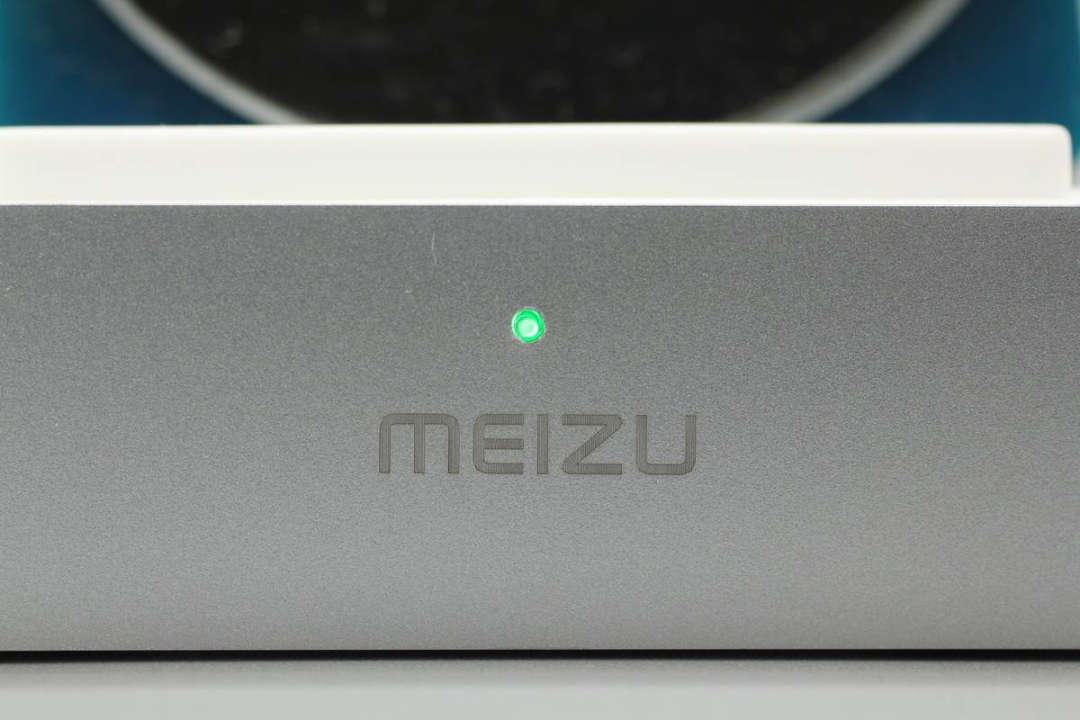

正常進行無線充電，指示燈亮綠光。

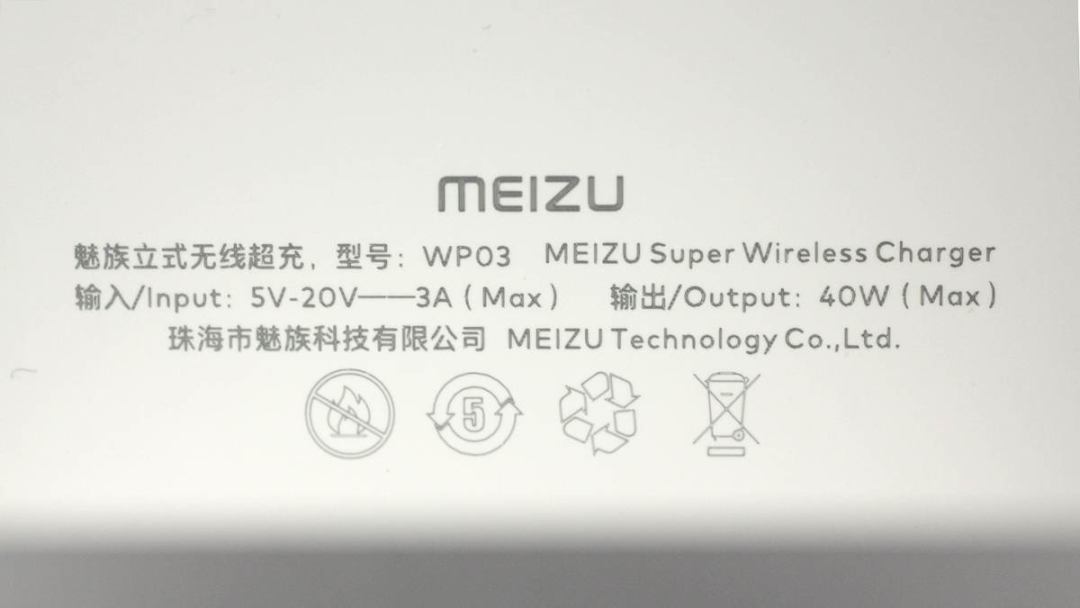

支撐板背面印有無線充參數信息。

型號：WP03

輸(shu)入：5-20V3A Max

輸(shu)出：40W

珠海市(shi)魅族科技(ji)有(you)限公司(si)

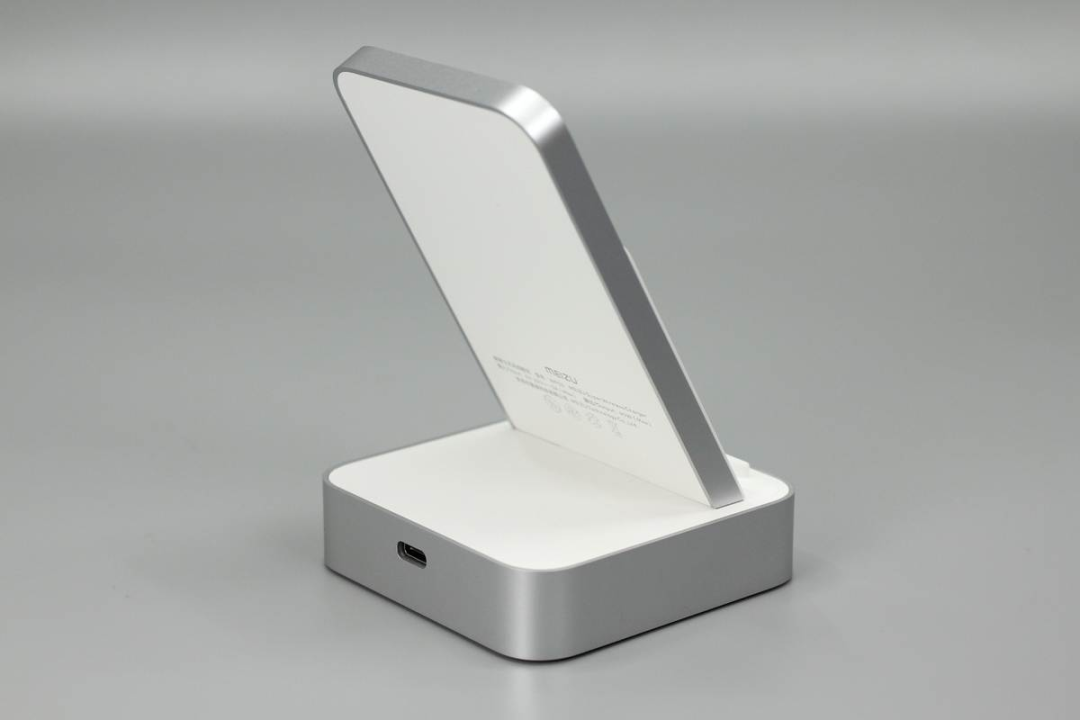

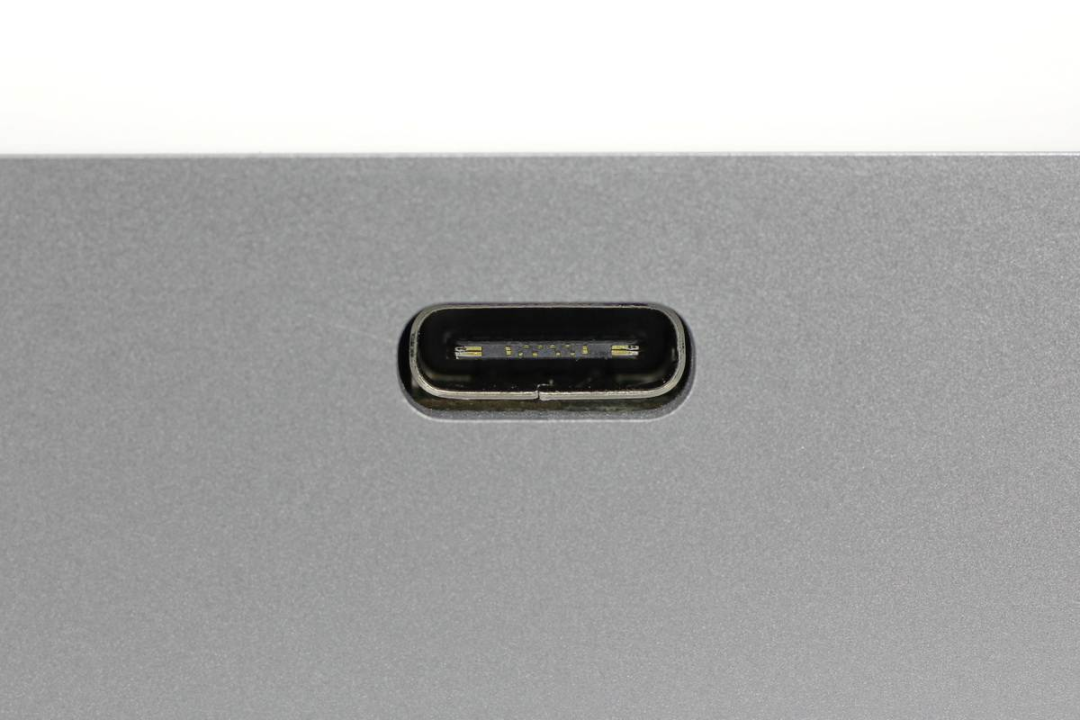

底座背面設有USB-C輸入接口。

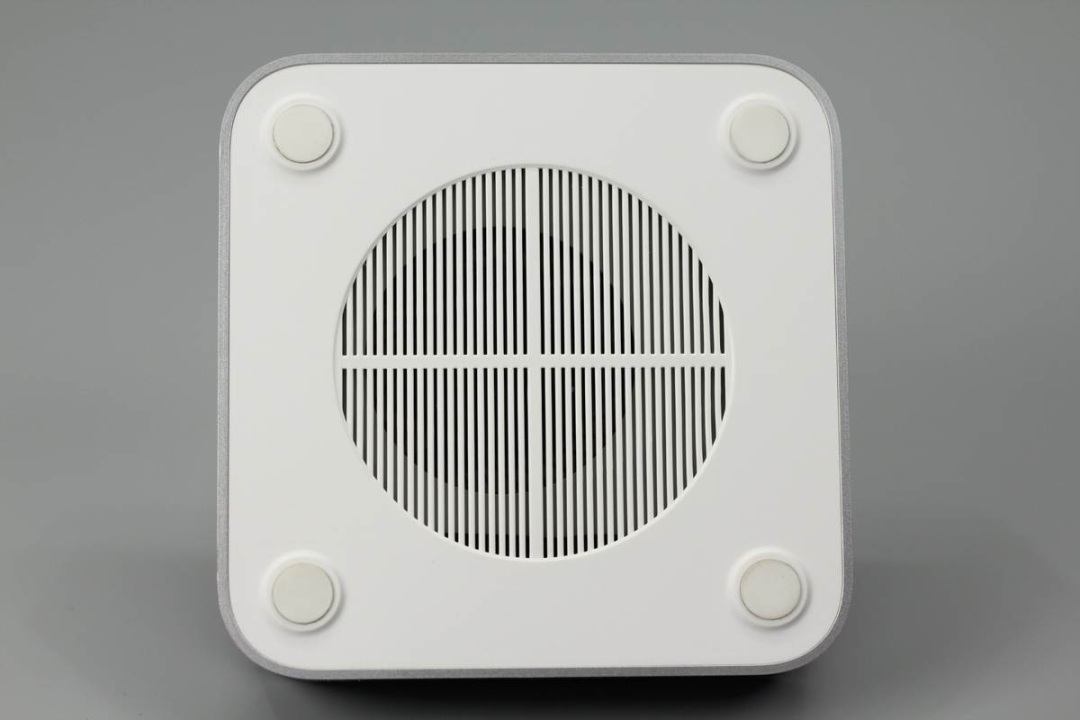

底部四端有防滑膠墊，中心設有進氣窗口。

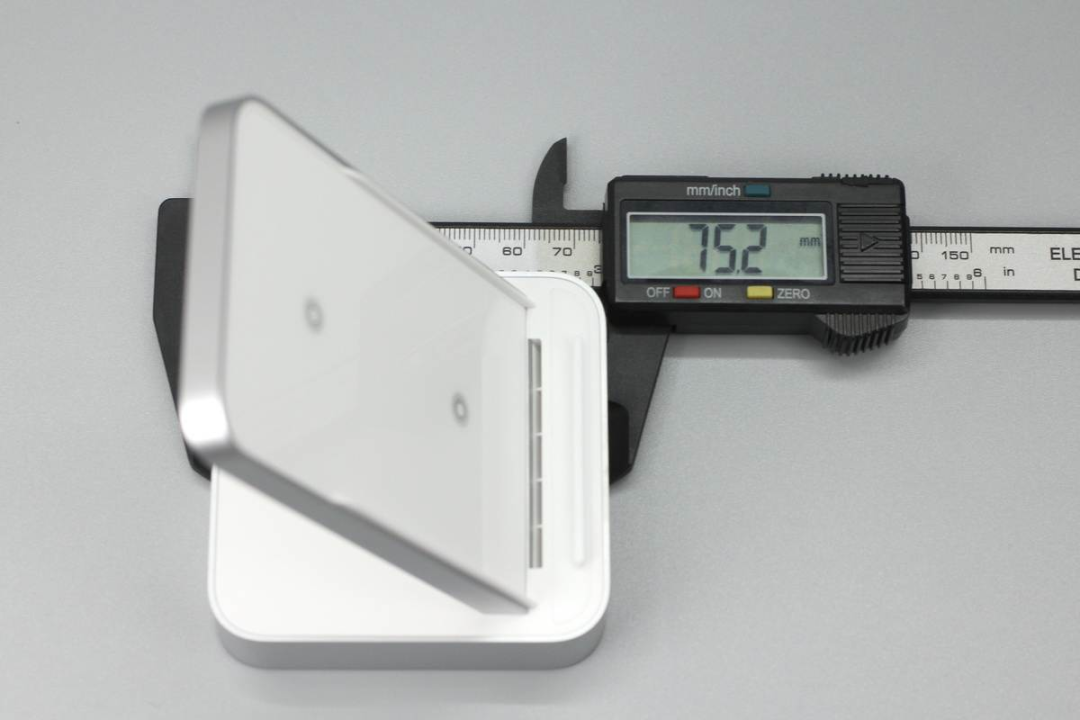

使用游標卡尺測得無線充底座長度為75.2mm。

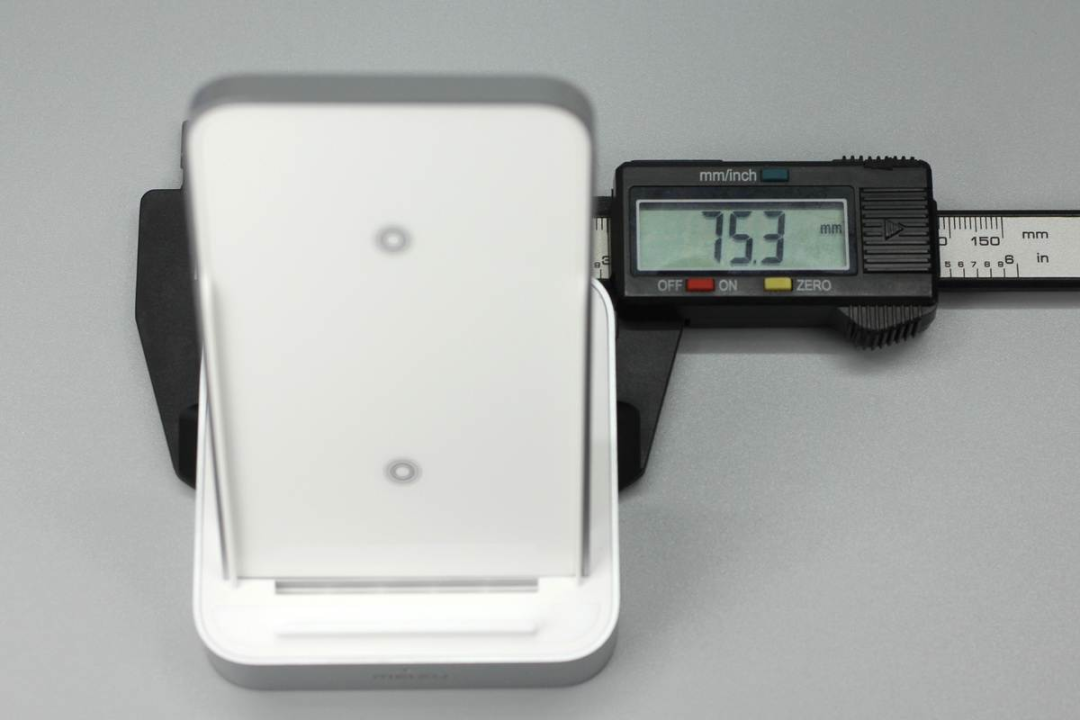

寬度為75.3mm。

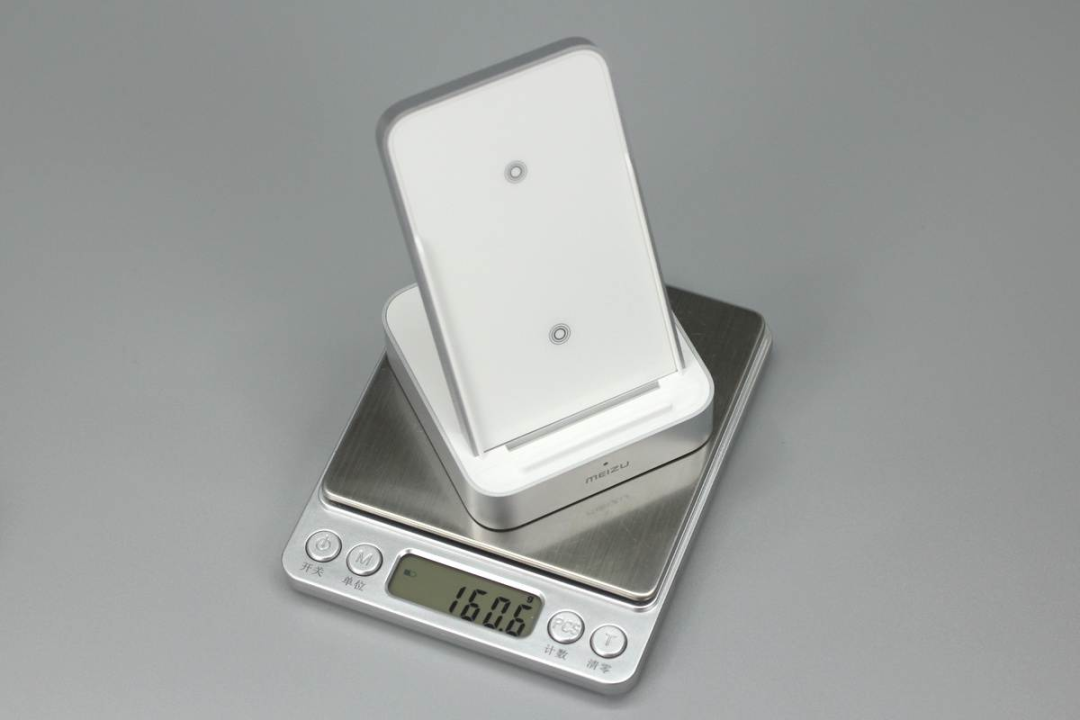

無線充凈重約為161g。

二、魅族(zu)40W無(wu)線充(chong)拆解

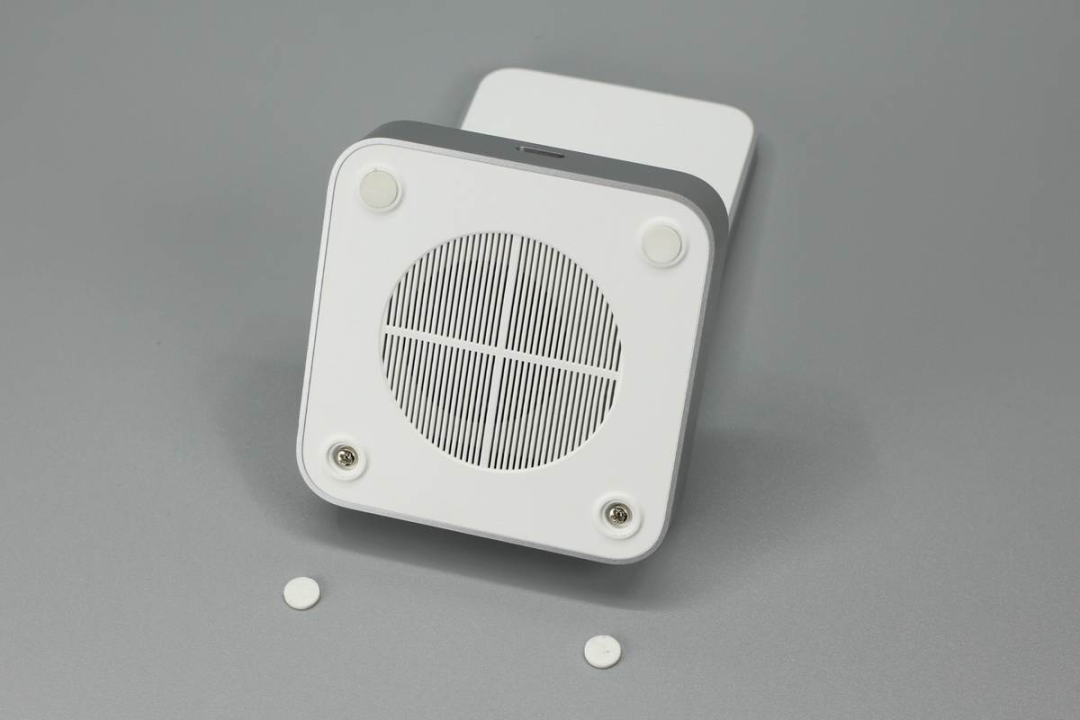

撕掉防滑墊，里面隱藏有封裝螺絲。

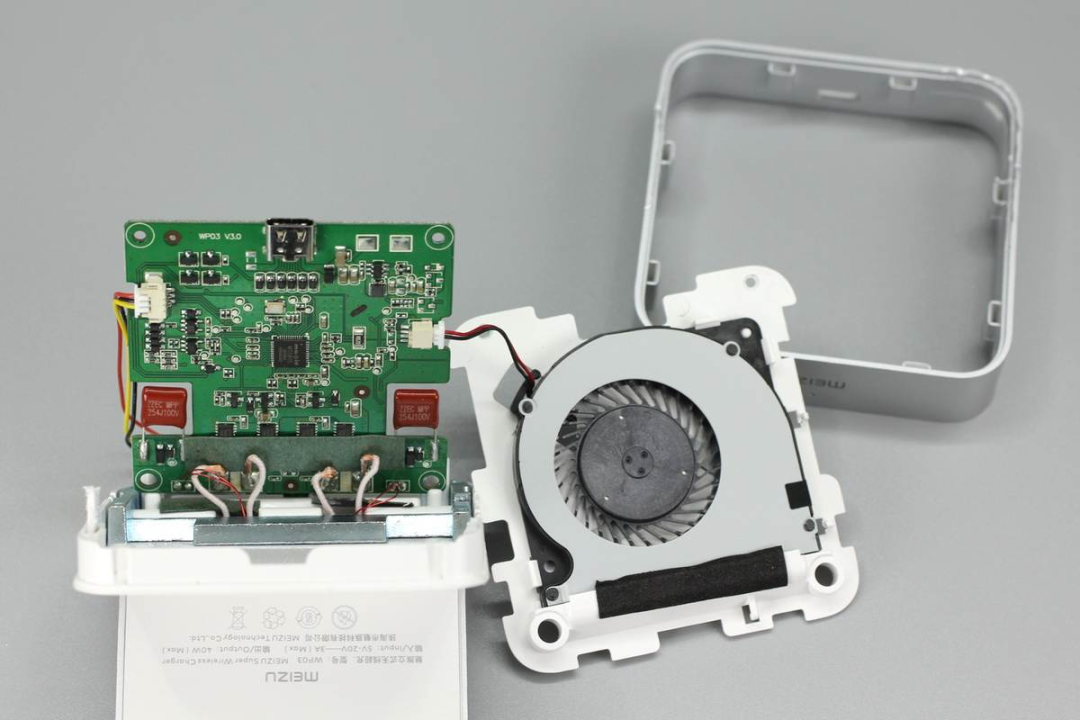

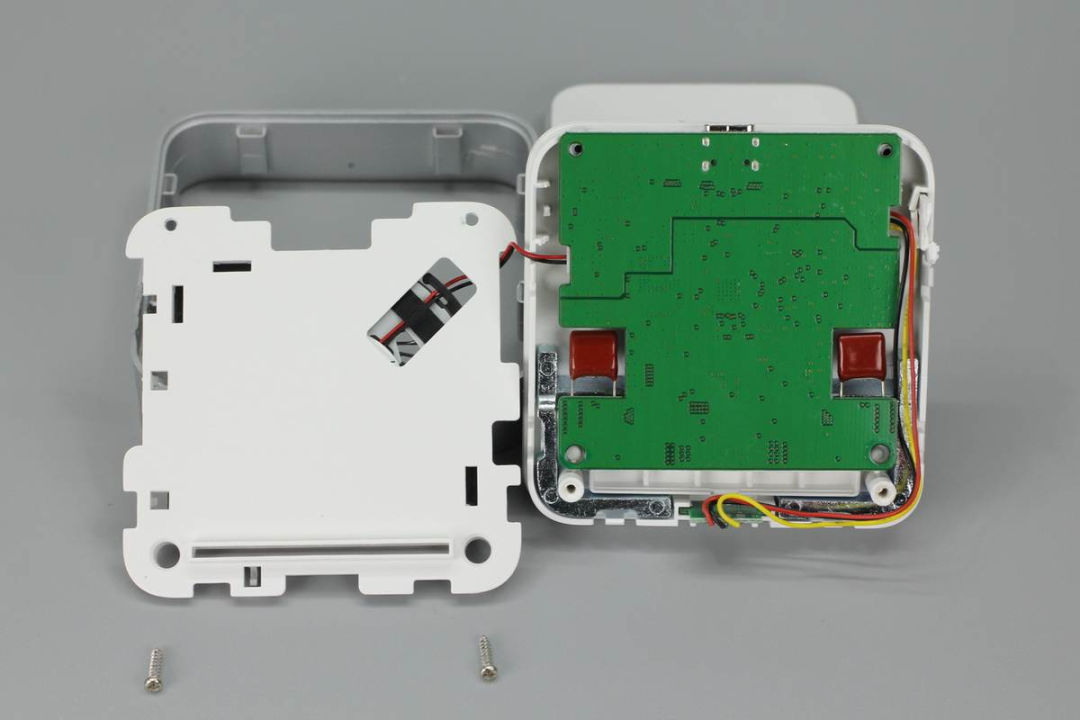

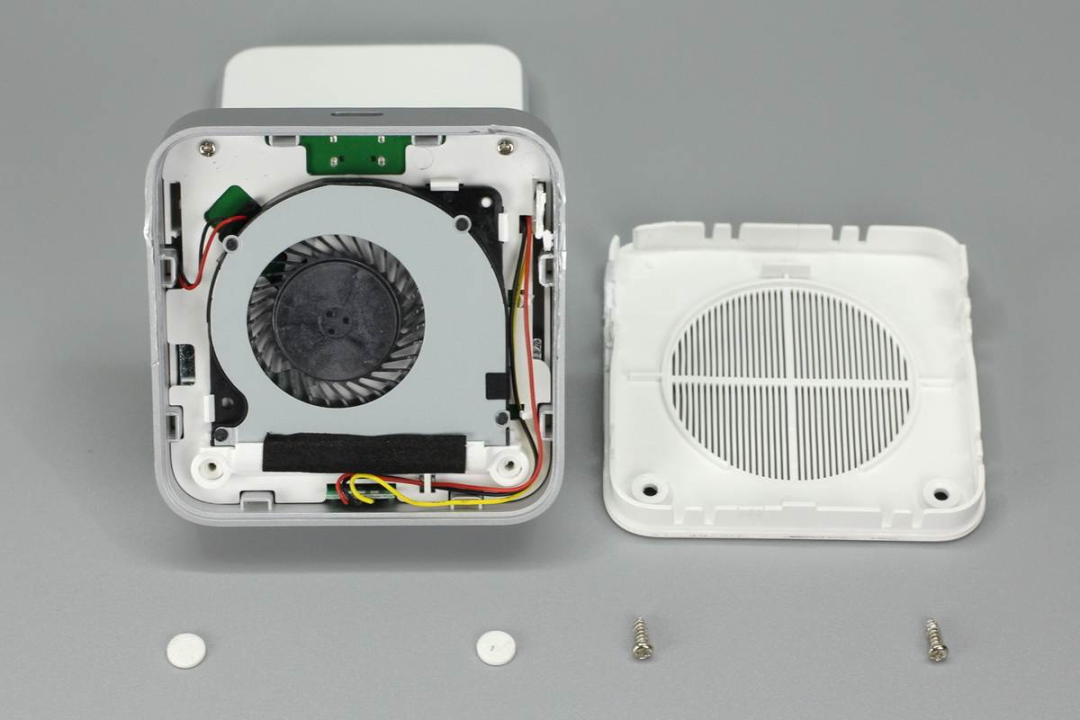

拆掉兩顆螺絲即可將底部外殼打開，風扇使用卡扣進行固定，并且風扇和PCB板間有一塊白色塑料板進行隔離。

隔離塑料板以及PCB板也是使用兩顆螺絲進行固定，PCB板背面沒有設元器件，兩側的兩顆電容處鏤空處理。

風扇、LED指示燈小板和PCB板均通過插接件組裝連接。

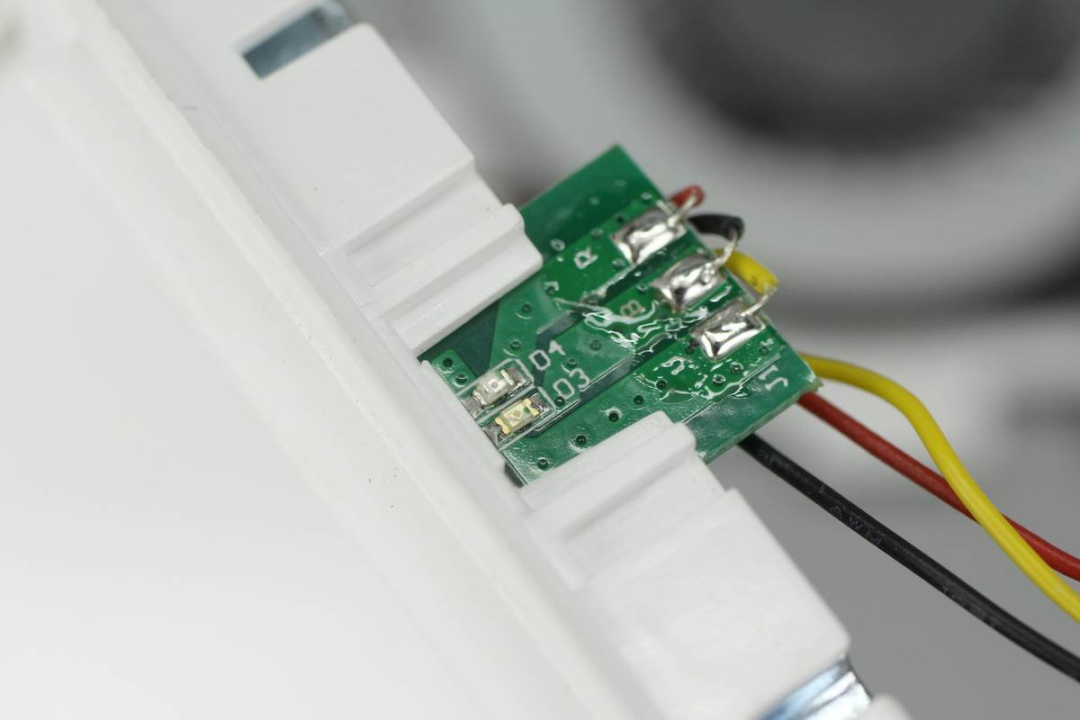

LED燈小板上設有兩顆指示燈，分別用于異物檢測和充電提示。

無線充電線圈焊接處墊有一塊青稞絕緣紙。

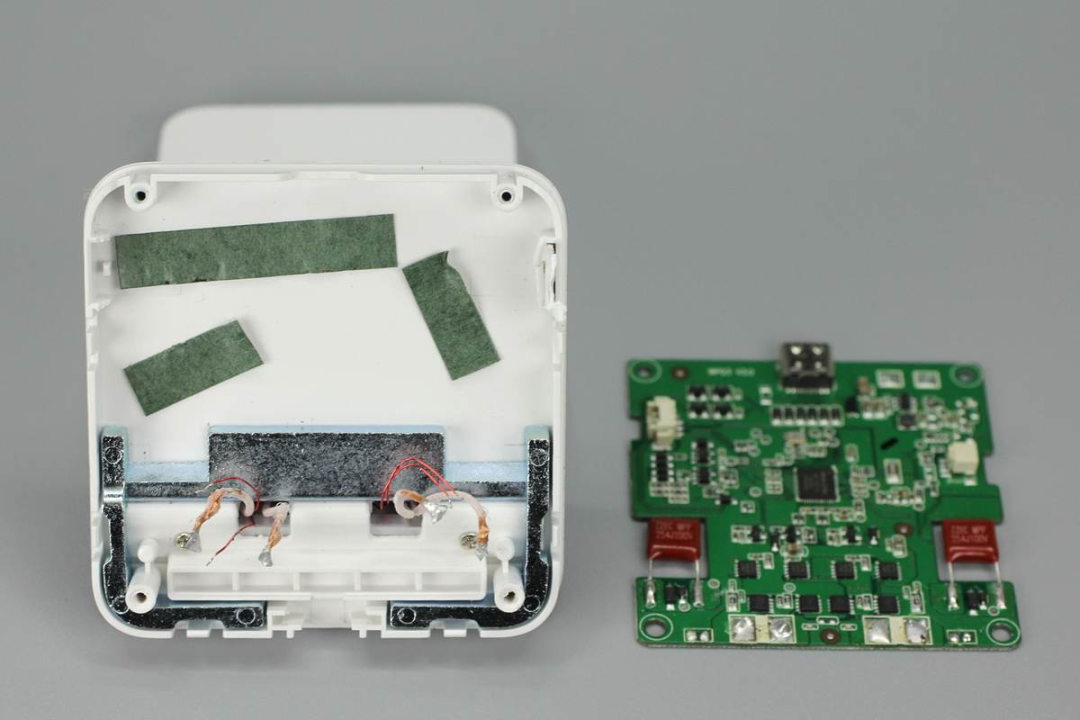

將PCB板拆下，手機支撐板和底座外殼通過螺絲連接固定。

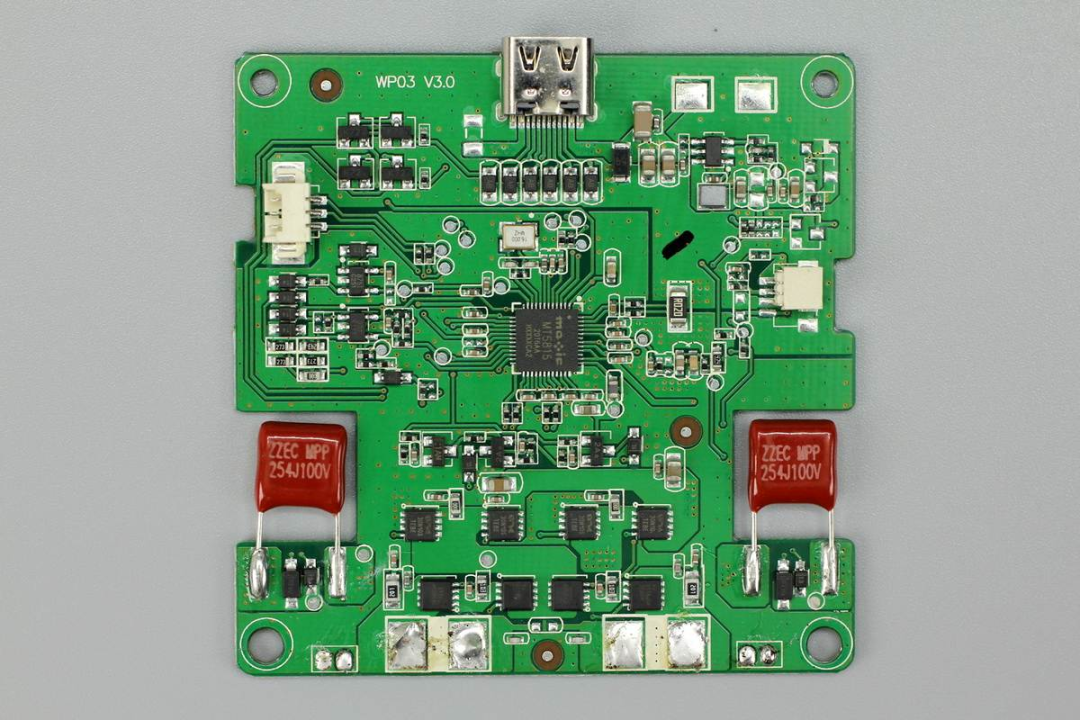

PCB板正面一覽，中心設有一顆無線充電主控芯片，末端有8顆MOS管。

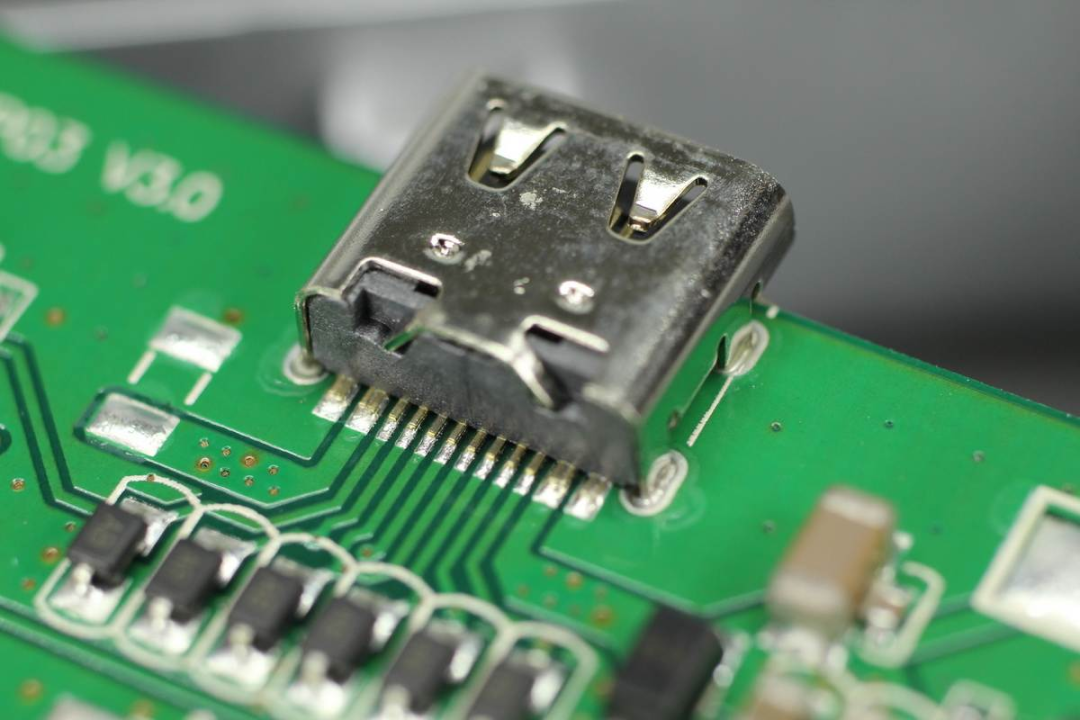

USB-C母座特寫。

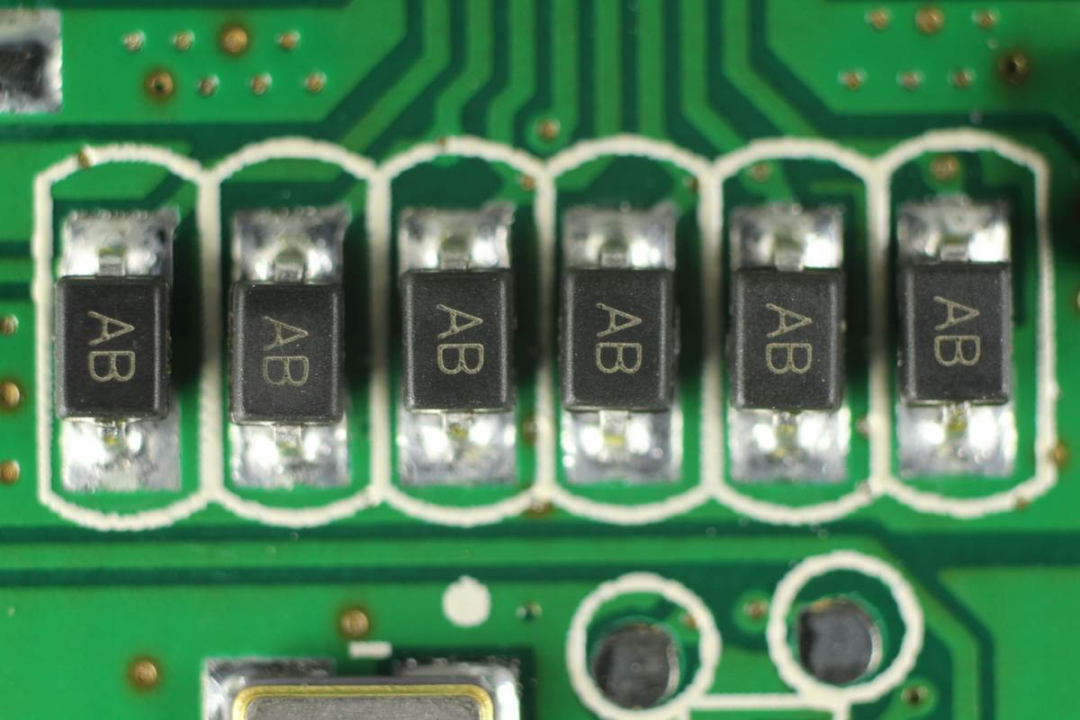

絲印AB的TVS，用于數據端口過壓保護。

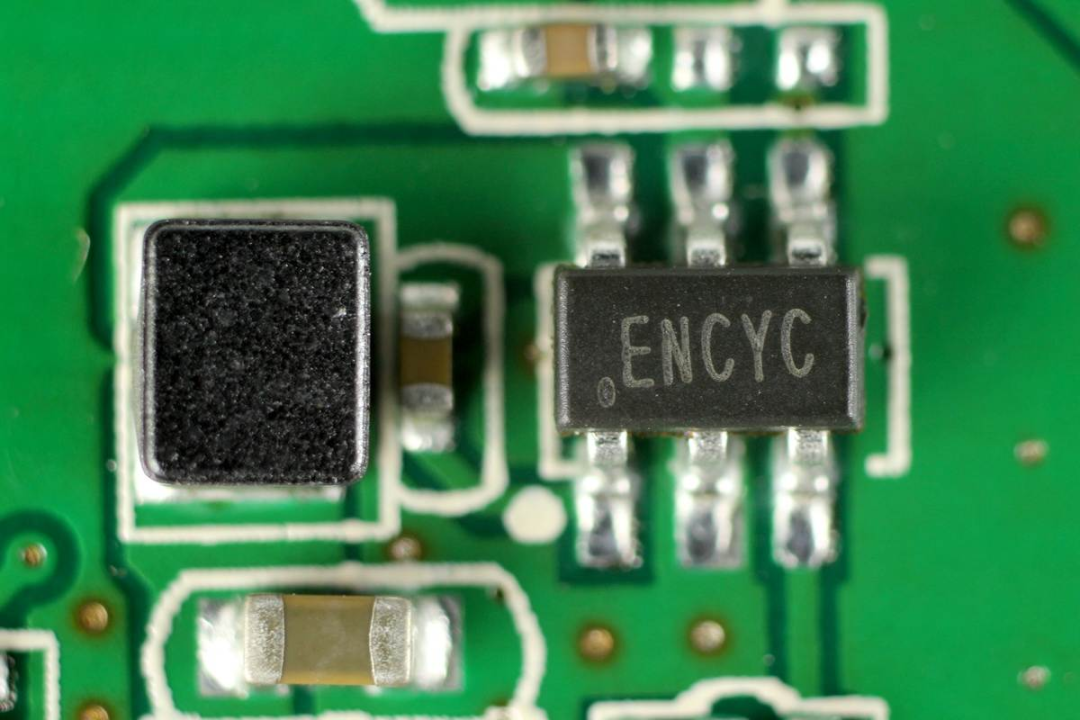

矽力杰 SY8201 同步整流降壓轉換器，將輸入降壓為無線充內部元件供電，輸出電流1A，輸入耐壓27V。左邊是對應的降壓電感。

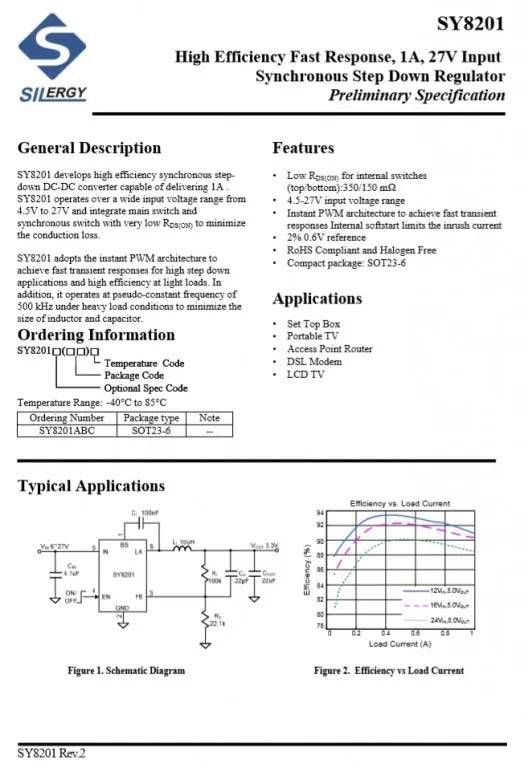

矽力杰 SY8201 詳細資料。

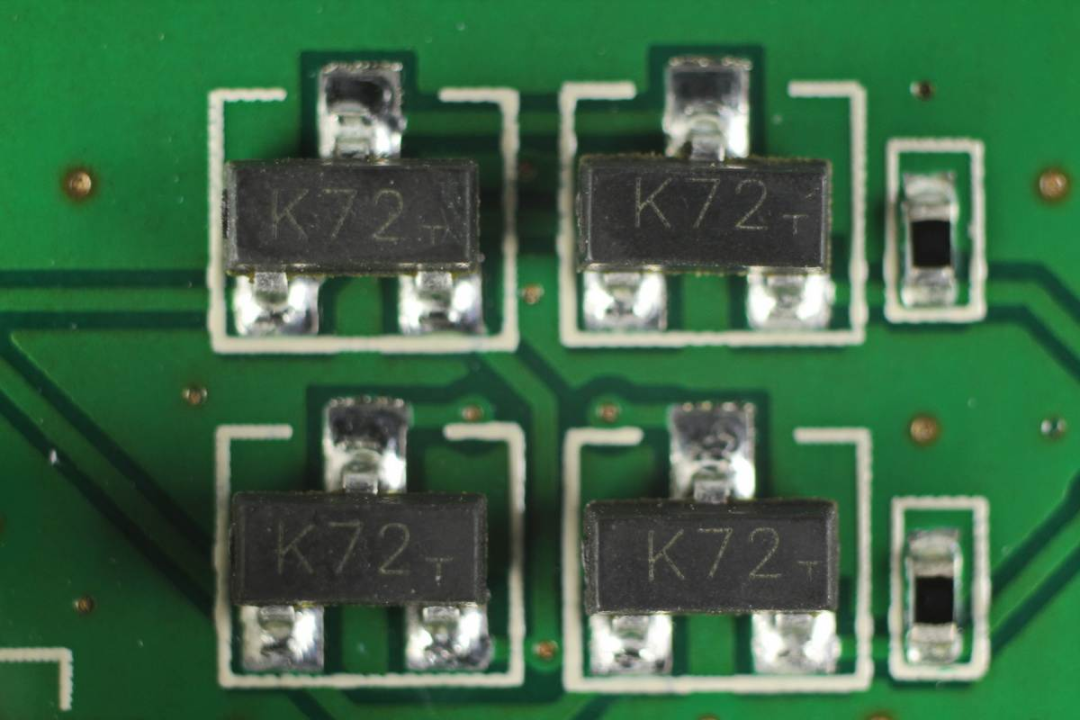

2N7002，信號MOS管。

1N4148 二極管。

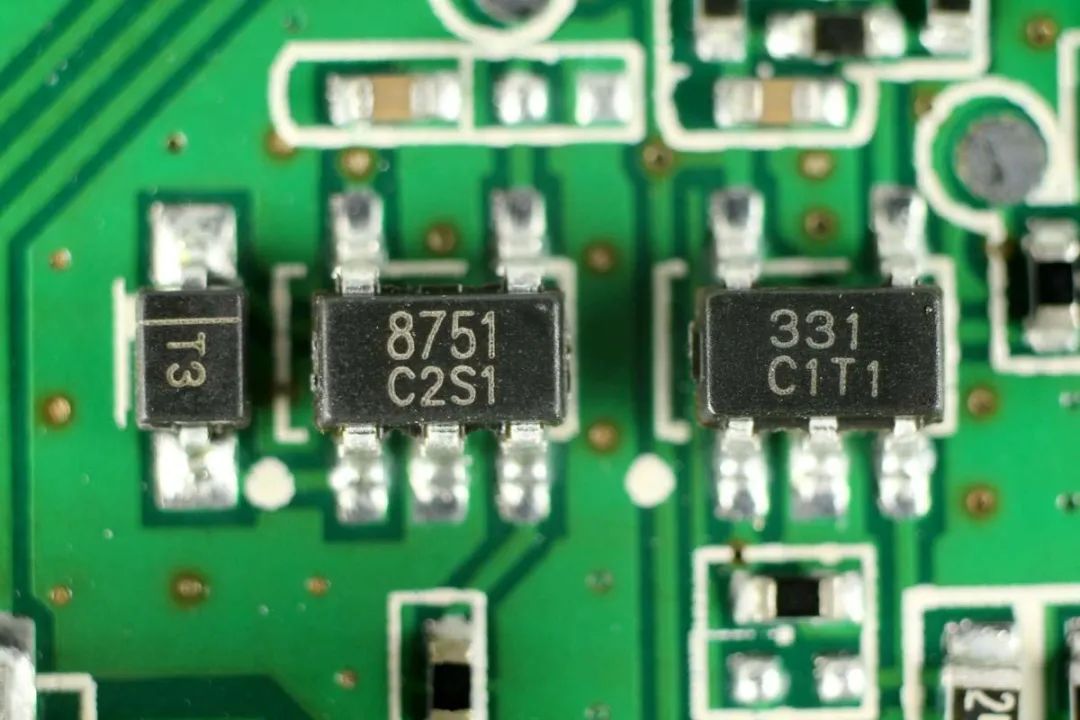

潤石 RS8751 單運放，用于信號處理。

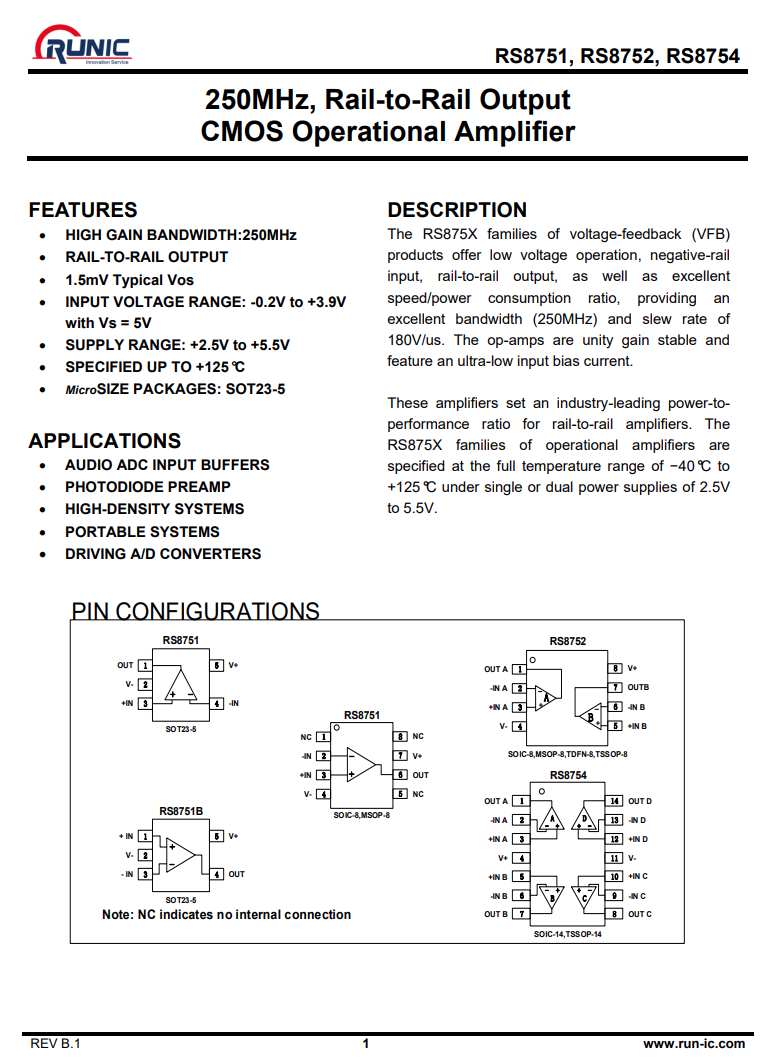

潤石 RS8751 詳細資料。

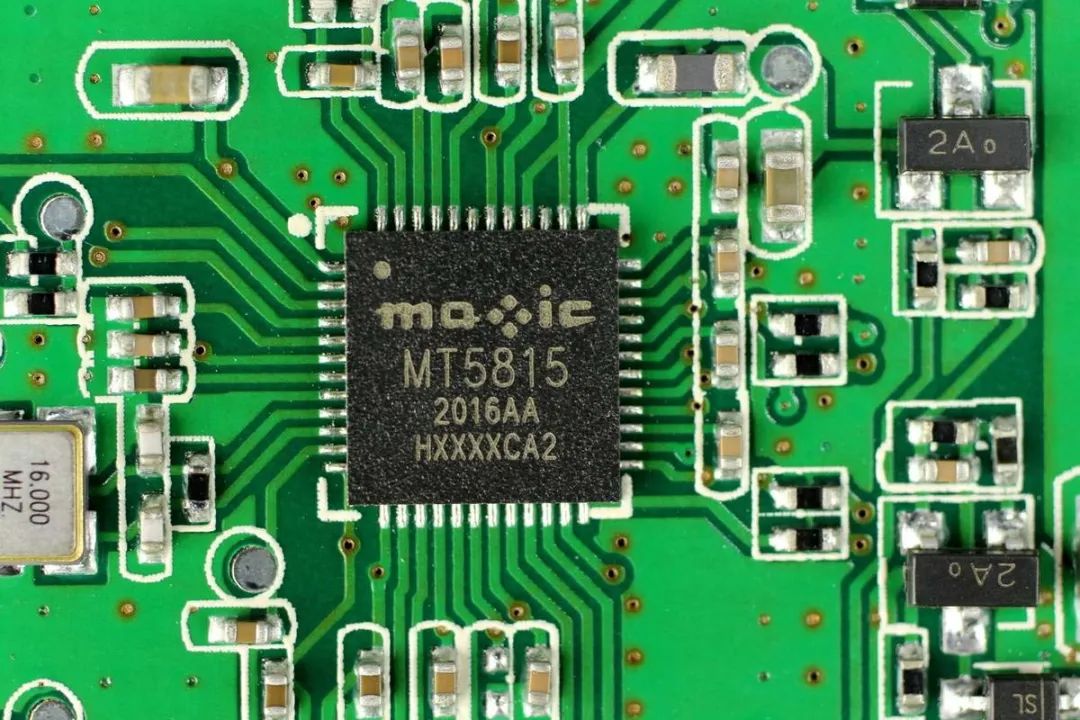

無(wu)線充電主控芯(xin)片采(cai)用(yong)美芯(xin)晟MT5815。這(zhe)是(shi)一款帶(dai)有(you)USB-PD協議(yi)、高度集成的(de)符合(he)Qi標準(zhun)的無線充電發射芯(xin)片，支(zhi)持高達50W的輸出功率，向下兼容(rong)不受限。

MT5815集(ji)成ARM M0 處理器，擁有卓越的高效率和緊湊設計，適用于(yu)(yu)各(ge)種(zhong)低(di)成本、低(di)功耗應用，可(ke)廣泛(fan)應用于(yu)(yu)為(wei)5G智(zhi)能終端、智(zhi)能可(ke)穿(chuan)戴(dai)設備、智(zhi)能家居、物聯網(wang)、智(zhi)能家電進行無線(xian)充電的設備。。

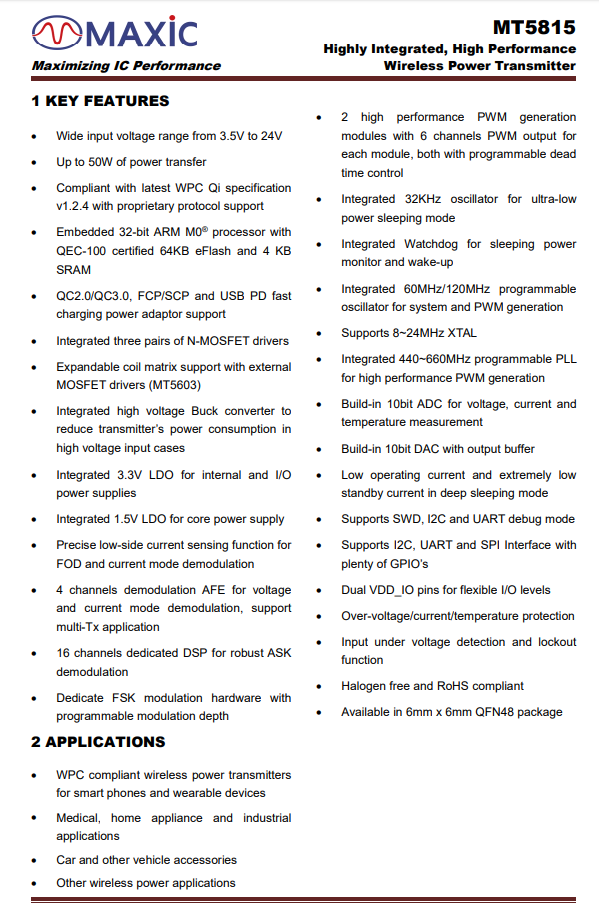

美芯晟MT5815資料信息。

充電頭網拆解(jie)了(le)解(jie)到(dao)，和也(ye)采(cai)用(yong)了美(mei)芯(xin)晟MT5815無(wu)線充電主(zhu)控芯(xin)片(pian)。

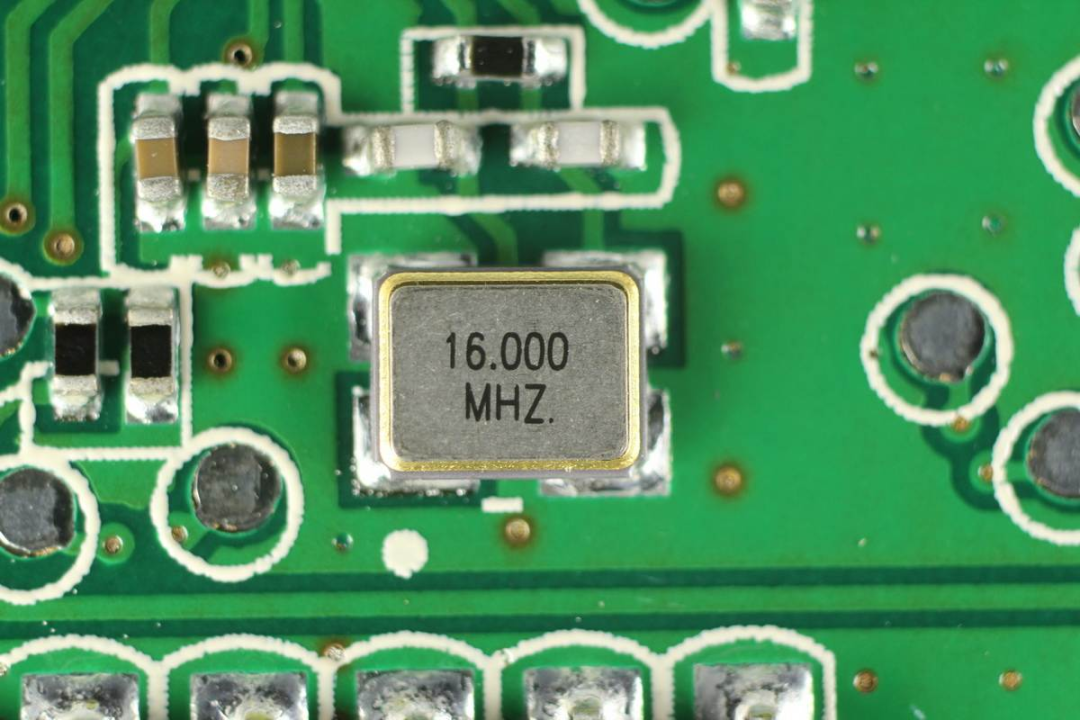

16.000MHz無源晶振，為無線充電主控芯片提供時鐘。

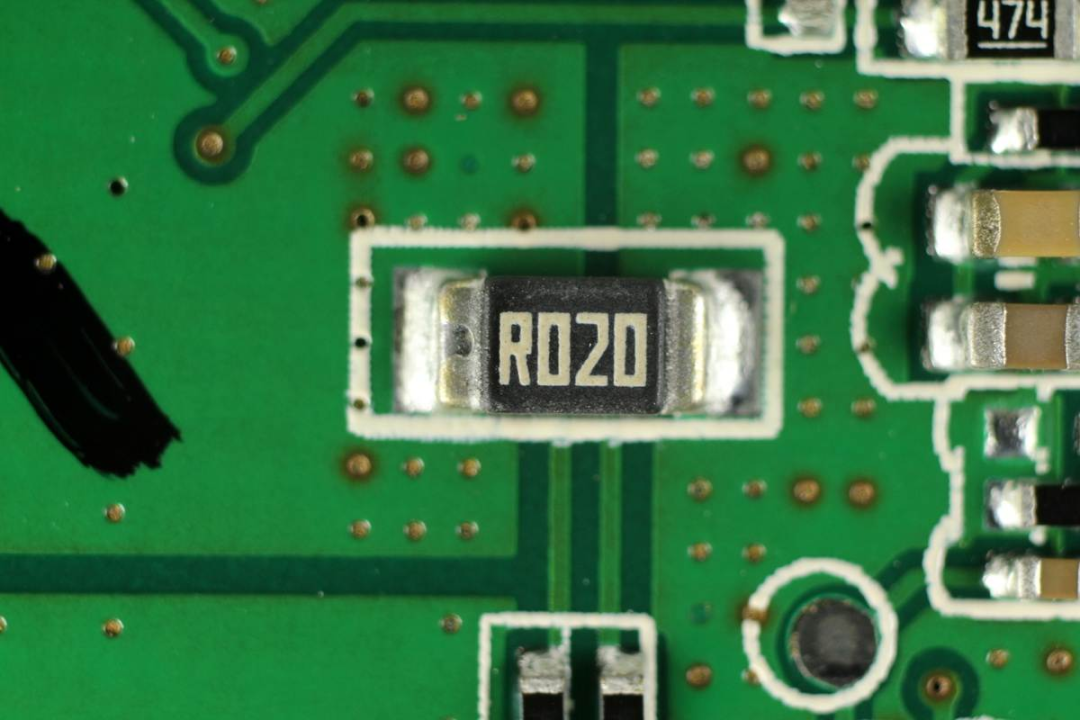

20mΩ電流取樣電阻，用于無線充電流檢測。

四顆方舟AKF30N10S增強型MOS管，NMOS，耐壓30V，PDFN3333封裝，用于無線充電線圈驅動。

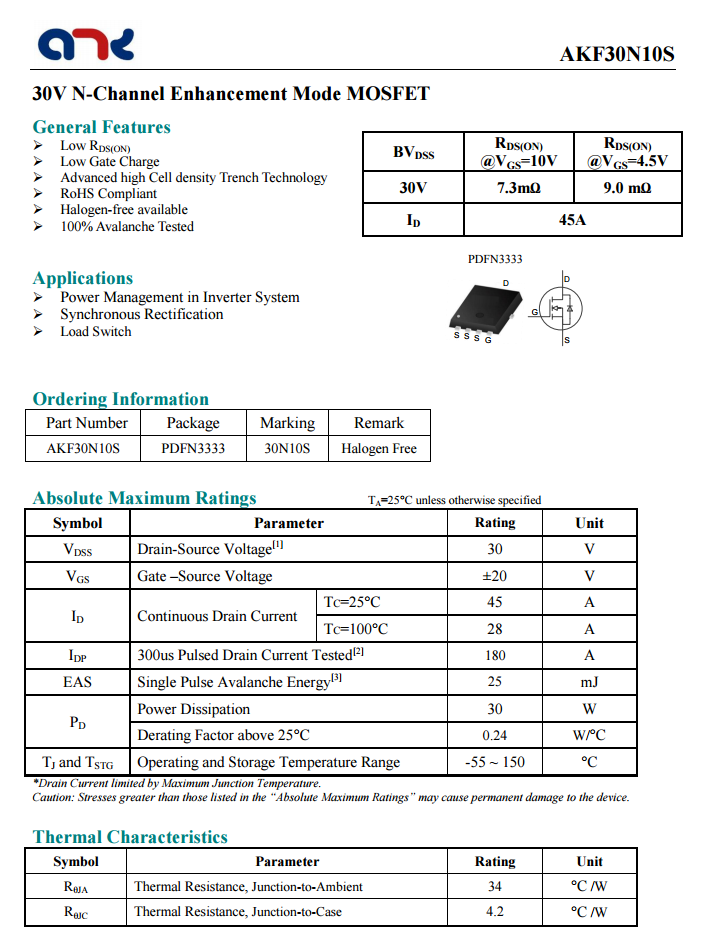

方舟AKF30N10S資料信息。

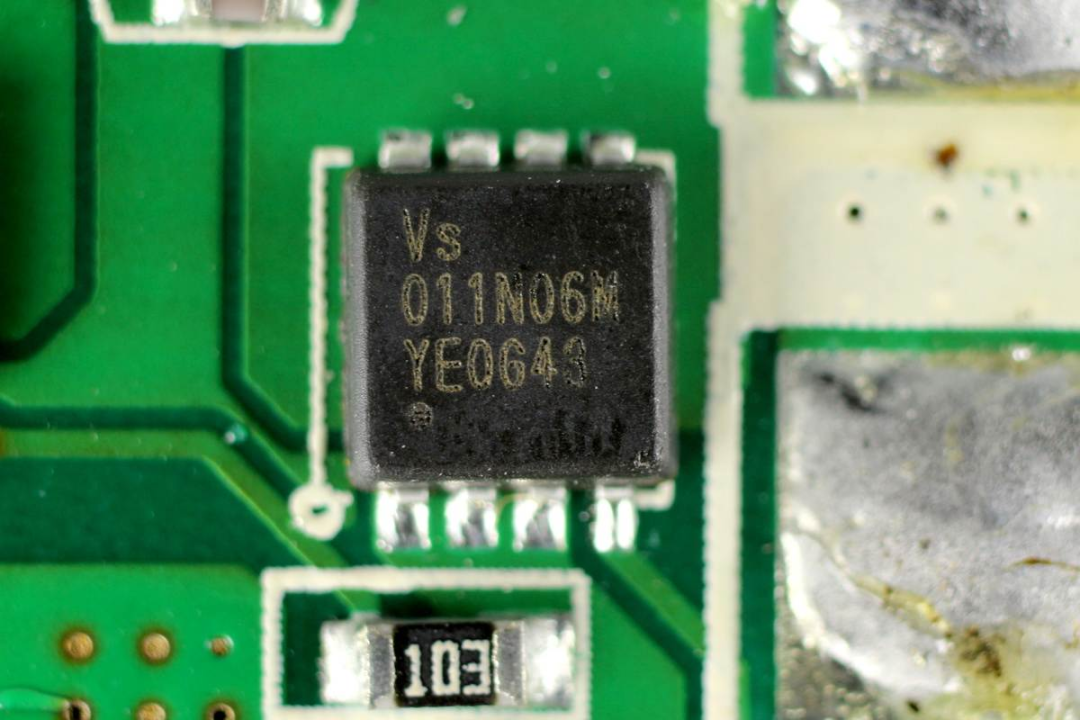

四顆威兆VSE011N06MS，NMOS管，耐壓60V，用于無線充電線圈切換。

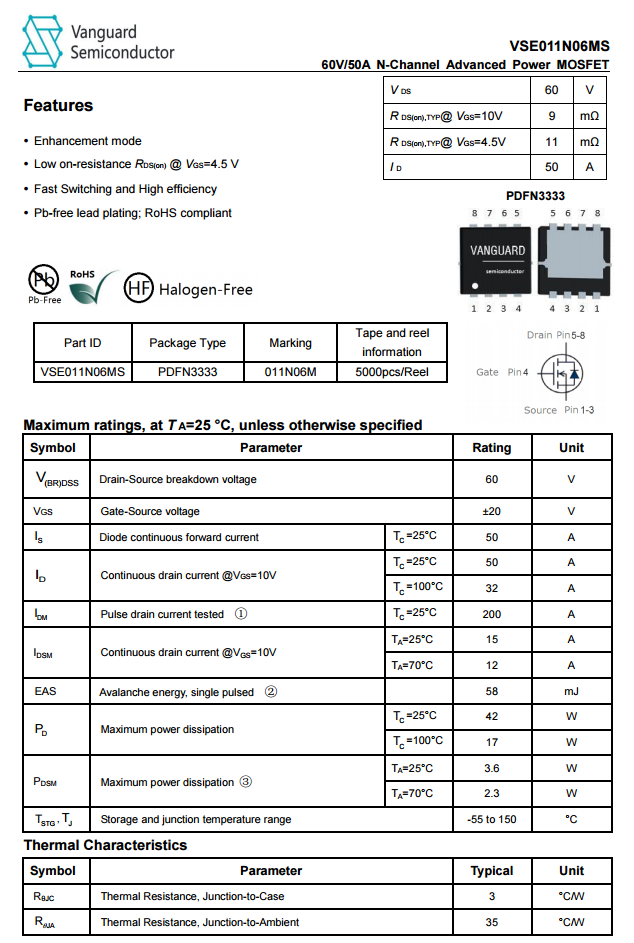

威兆VSE011N06MS 詳細資料。

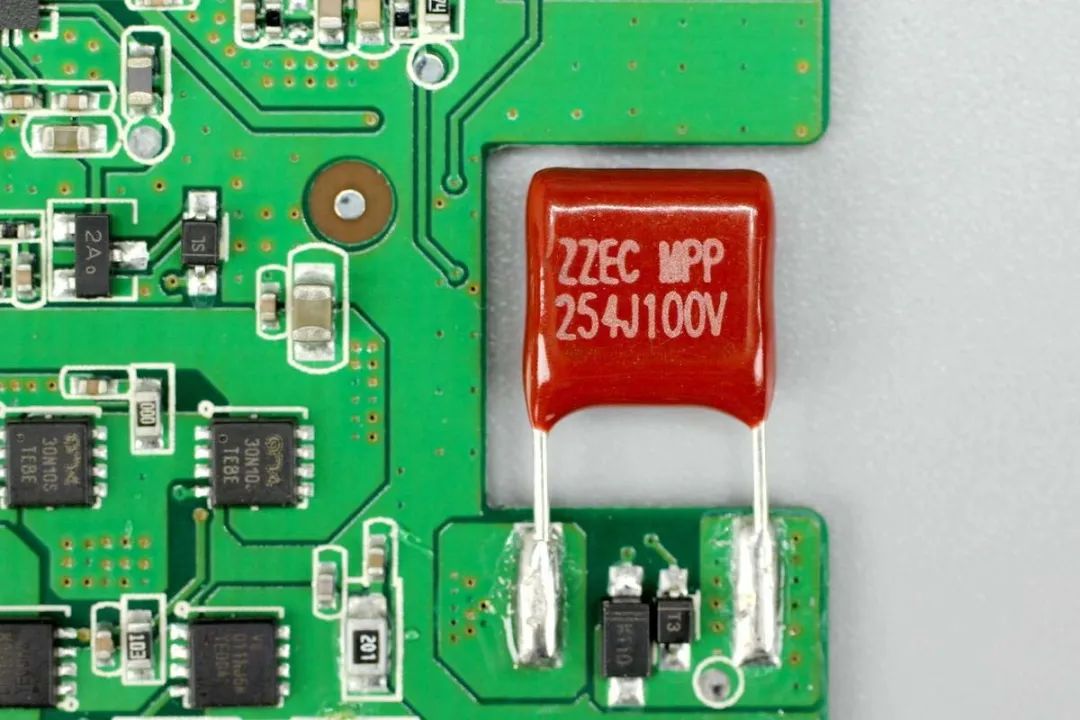

ZZEC科雅無線充專用諧振電容，規格為0.25μF 100V。

另一顆特寫，規格相同。

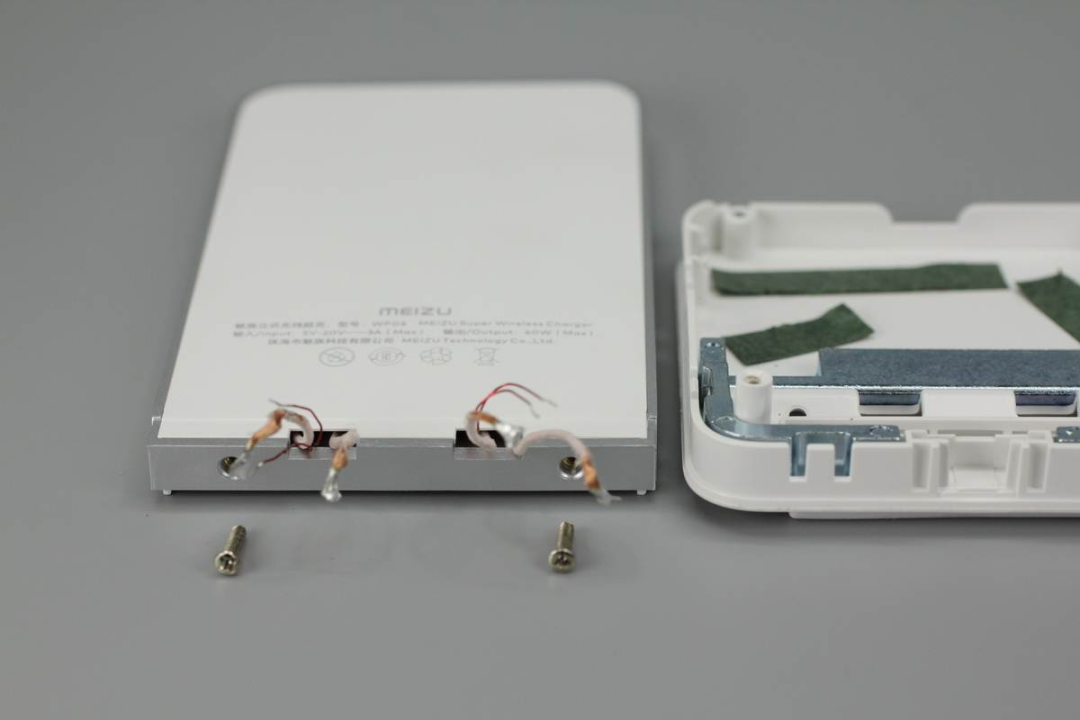

拆掉螺絲即可將手機支撐板分離。

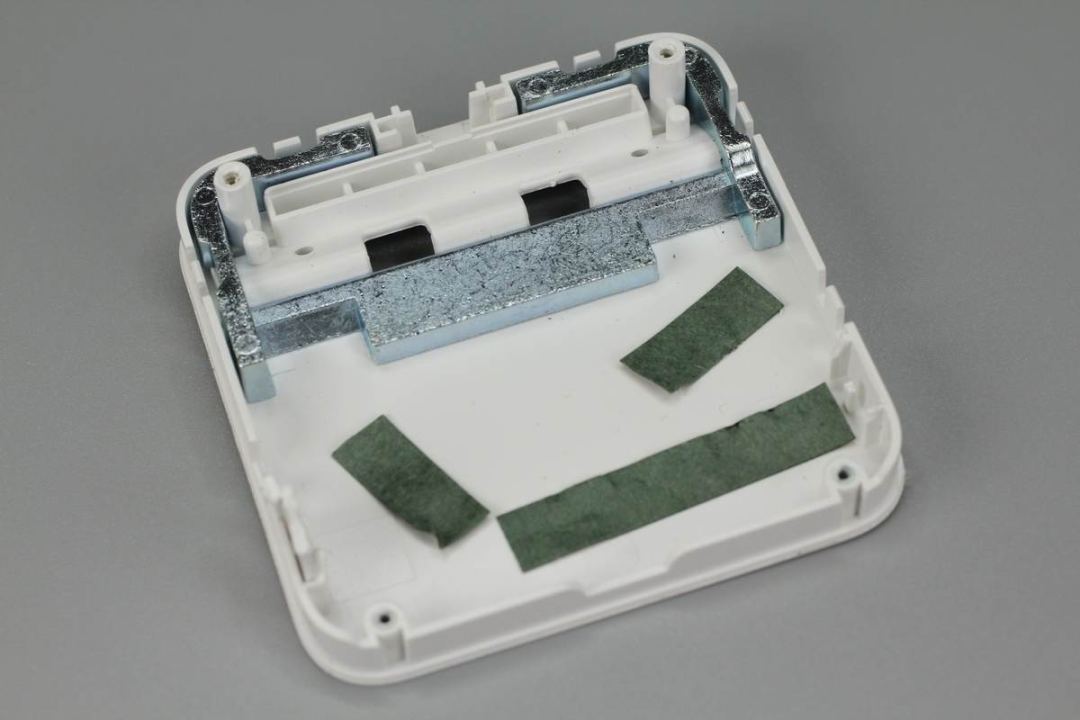

底座外殼上固定有鐵塊配置，此外貼有三條青稞絕緣紙。

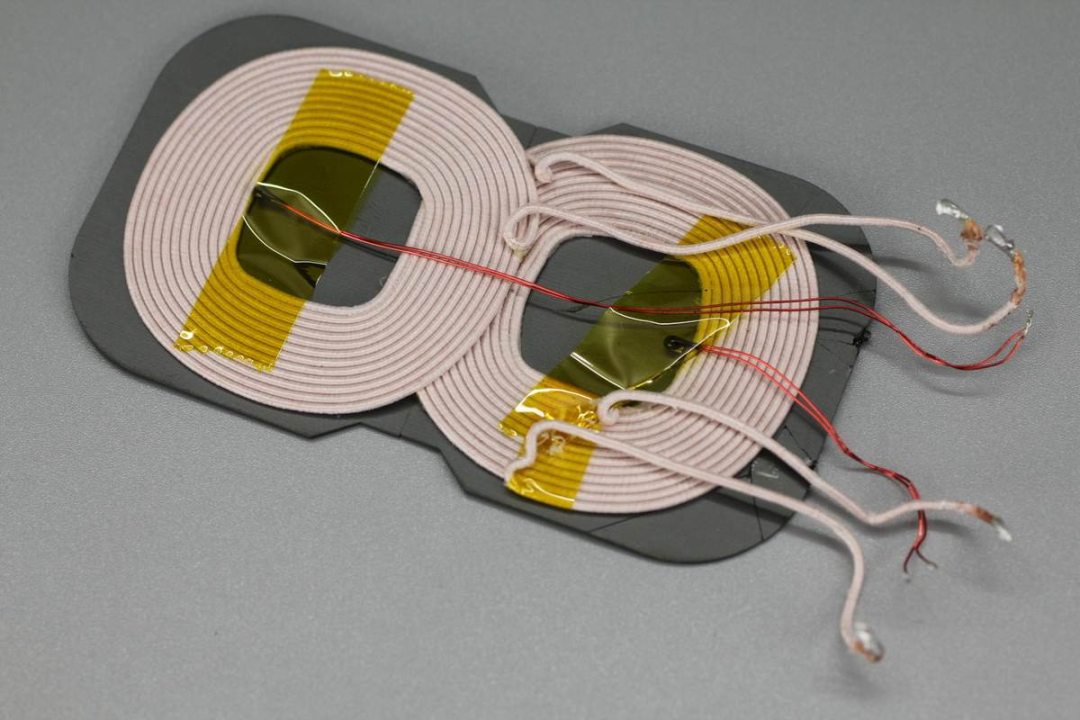

支撐板內置雙無線充電線圈，并都配有熱敏電阻進行溫度監控。

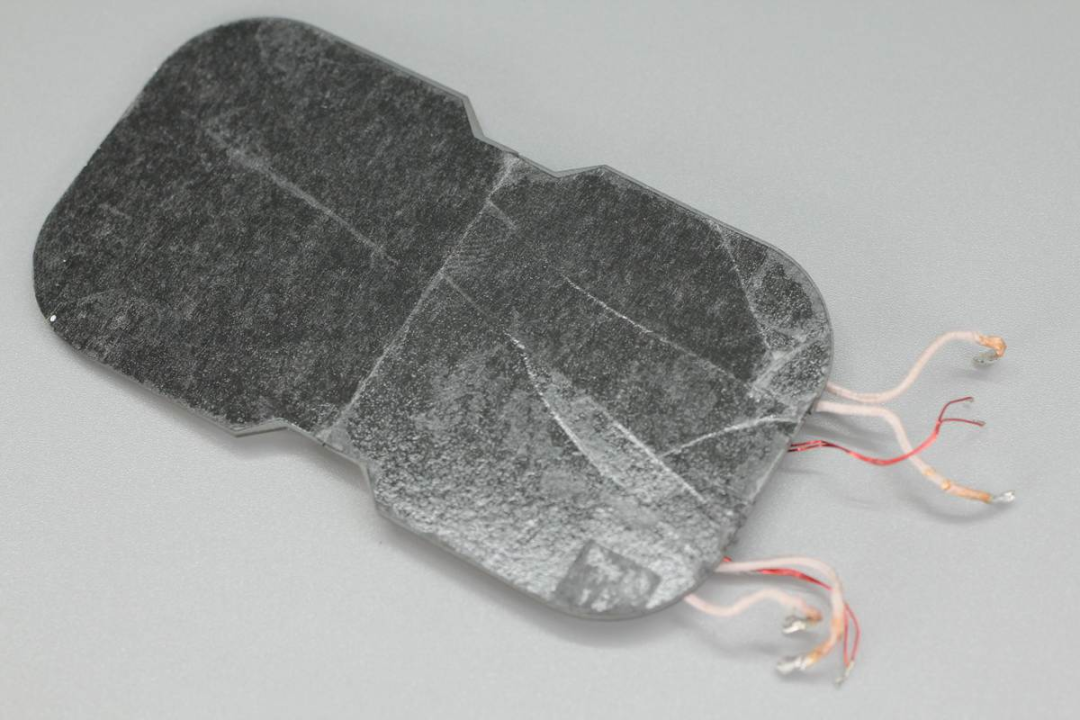

導磁片內部貼有雙面膠，幫助固定。

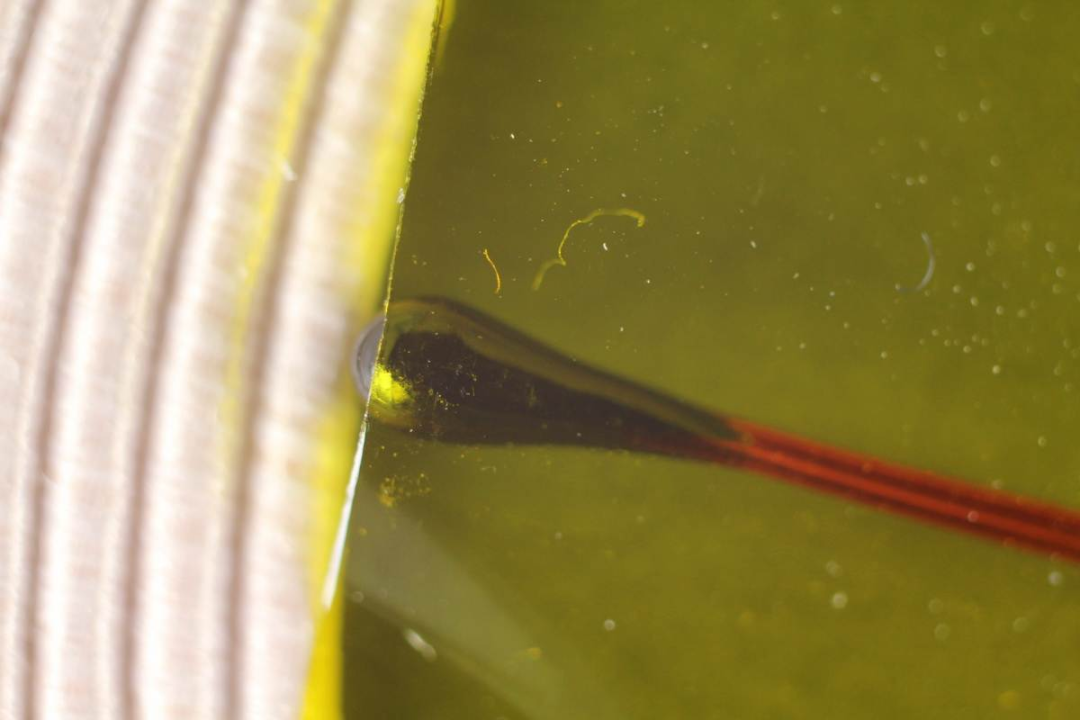

熱敏電阻特寫。

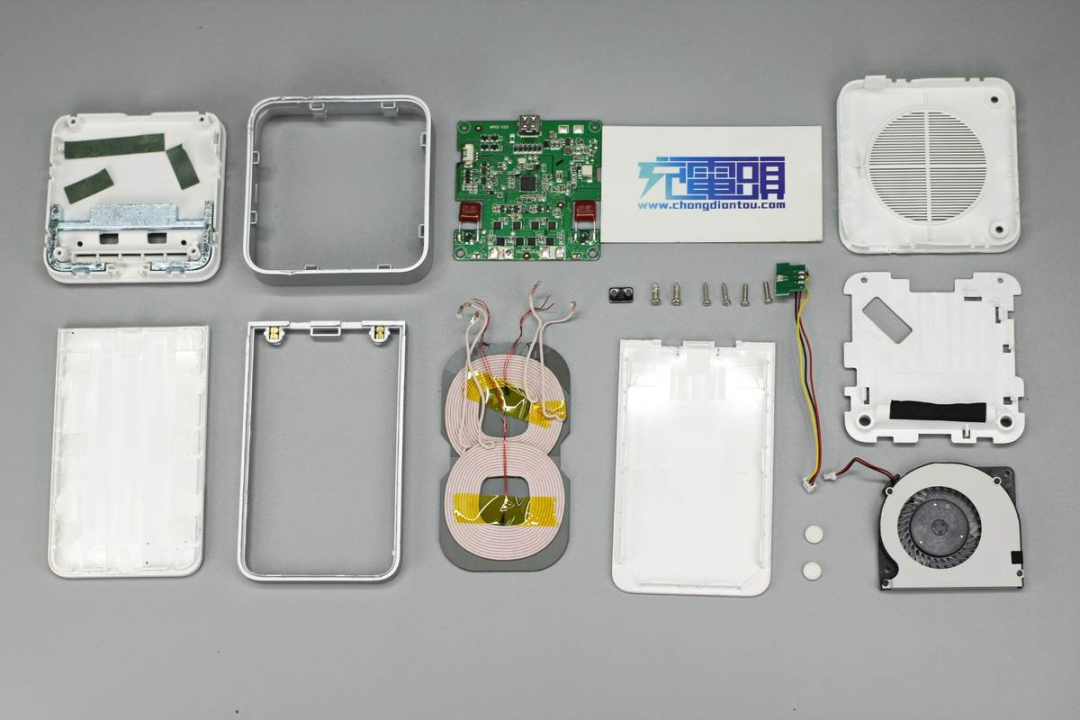

全部拆解完畢，來張全家福。

充(chong)電頭網(wang)拆解總結(jie)

魅(mei)族這(zhe)款立式無(wu)線(xian)超(chao)充(chong)WP03灰白設(she)計(ji)，風格十分簡(jian)約。相較上(shang)一代WP02，無(wu)論(lun)是造型還(huan)是功率都有很大的變化。首(shou)先立式底座機身(shen)讓(rang)魅(mei)族18 Pro可以實現邊充(chong)邊接收消(xiao)息或刷(shua)劇等活動，40W無(wu)線(xian)充(chong)電功率比(bi)肩有線(xian)充(chong)電，內置小風扇主動散熱讓(rang)整個(ge)無(wu)線(xian)充(chong)電過(guo)程(cheng)溫度保持一個(ge)較低水平。綜合下來，這(zhe)一新款無(wu)線(xian)充(chong)無(wu)論(lun)是快充(chong)體驗(yan)(yan)還(huan)是使用體驗(yan)(yan)都有了很大的提升。

充電(dian)(dian)頭網通過拆(chai)解了解到，整個(ge)無(wu)線(xian)(xian)充內外(wai)主(zhu)要都是采(cai)用(yong)螺絲進行封(feng)裝(zhuang)固(gu)定(ding)，部分機身殼卡扣封(feng)裝(zhuang)，因(yin)此可以做到無(wu)損(sun)拆(chai)解。小(xiao)(xiao)風扇(shan)(shan)和PCB板間(jian)有塑料板隔離，同時小(xiao)(xiao)風扇(shan)(shan)也是固(gu)定(ding)在隔離板上。采(cai)用(yong)矽力杰SY8201降壓(ya)為無(wu)線(xian)(xian)充電(dian)(dian)主(zhu)控和散熱風扇(shan)(shan)供(gong)電(dian)(dian)，功率級(ji)供(gong)電(dian)(dian)直(zhi)接(jie)由外(wai)部適配器提(ti)供(gong)，并由美芯晟MT5815主(zhu)控芯片控制方舟MOS管進行線(xian)(xian)圈(quan)驅動輸(shu)出，采(cai)用(yong)威(wei)兆(zhao)MOS管實現雙線(xian)(xian)圈(quan)自由切換。
