5月(yue)8日魅族舉行線上發布(bu)會，發布(bu)了新一代旗艦(jian)魅族17系列(lie)機型，其中魅(mei)族(zu)17 Pro首次(ci)搭載了(le)無線(xian)充(chong)電(dian)功能，并且支(zhi)持27W大功率無線(xian)超充(chong)，Super wireless mCharge 30分(fen)鐘可以(yi)充(chong)入47%電(dian)量，使用體驗將達到實用級(ji)別。

關(guan)于魅族(zu)17 Pro充(chong)電(dian)方面，今天充(chong)電(dian)頭網(wang)就對這款手(shou)機進行(xing)拆解，和(he)大家分享(xiang)其內(nei)部設計做工，一起來看看內(nei)置的無線充(chong)如何(he)設計。當(dang)然(ran)自手(shou)機發布(bu)以(yi)來，充(chong)電(dian)頭網(wang)便第一時間對、和相關充(chong)電(dian)配件進(jin)行(xing)了拆解。

一(yi)、魅族(zu)17 Pro手機(ji)外觀

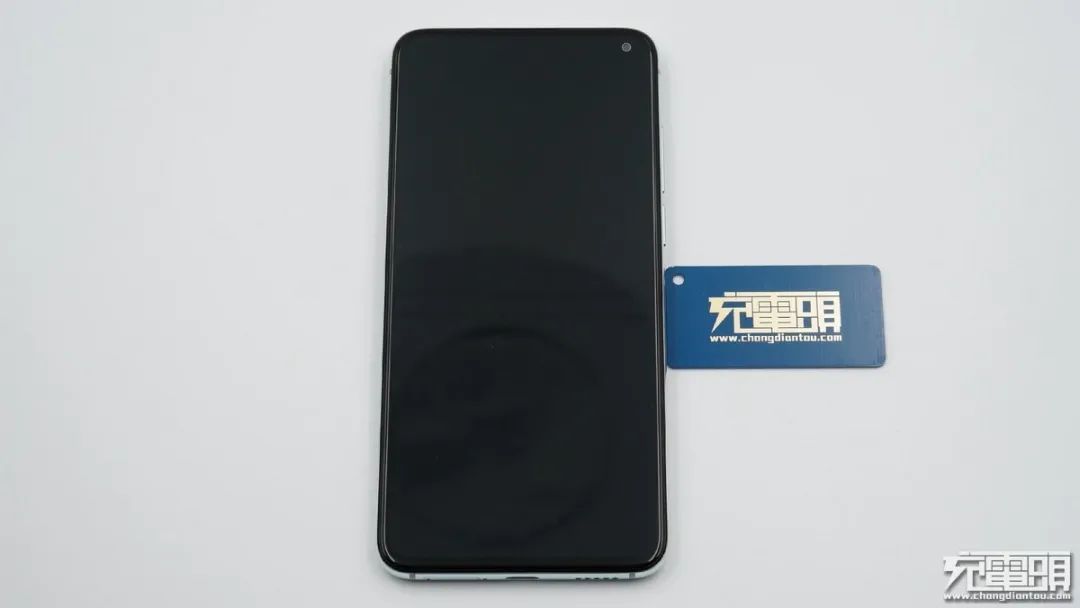

魅族17 Pro 5G旗艦手機三維160*77.2*8.5mm，重219g，采用6.6英寸三星E3 SuperAMOLED屏，90Hz屏幕刷新率，180Hz觸控采樣率，2340*1080分辨率，PPI達到390，全局峰值亮度700nit，接近四周等寬的邊框高達92.2%屏占比。

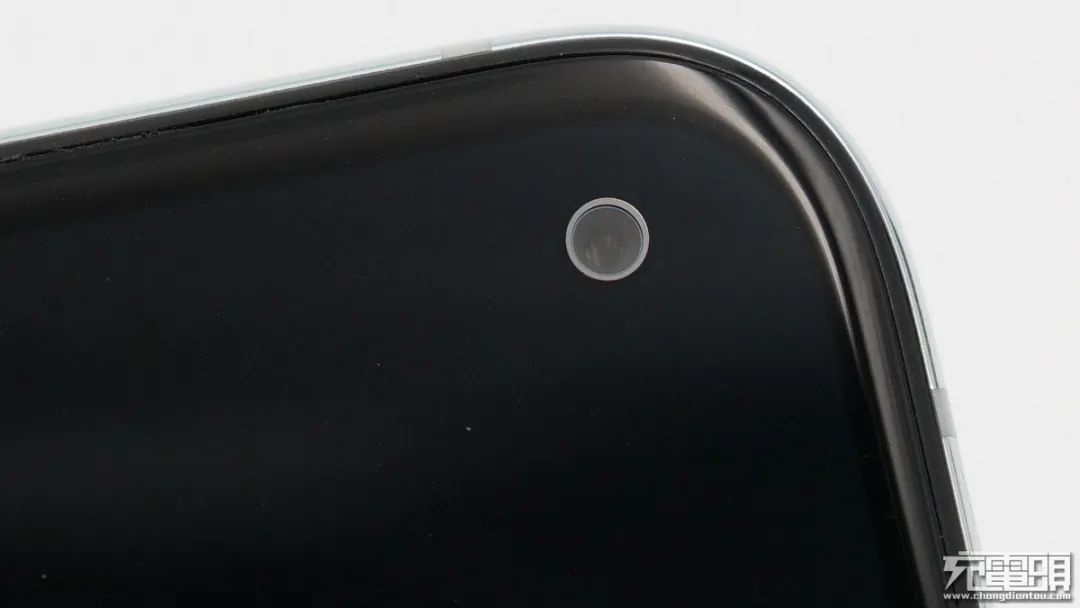

屏幕右上角是一枚2.99mm超小挖孔攝像頭，2000W高清前攝+前攝夜間模式，并且在挖孔周圍還很有特色地制作了環形電量指示，完美地融入設計當中。

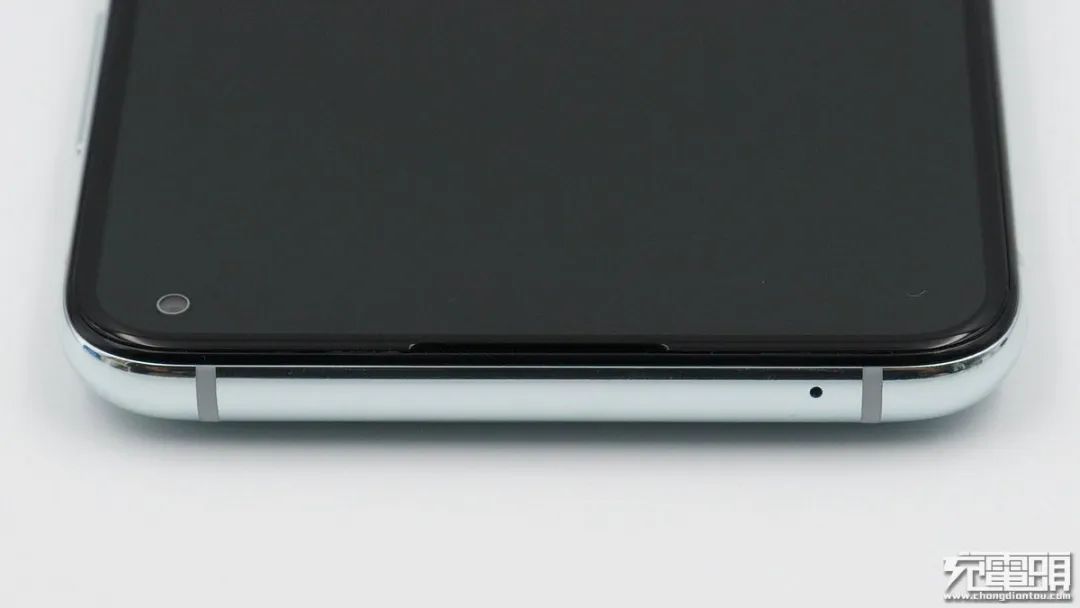

機身頂部設有麥克風孔，用于通話降噪。

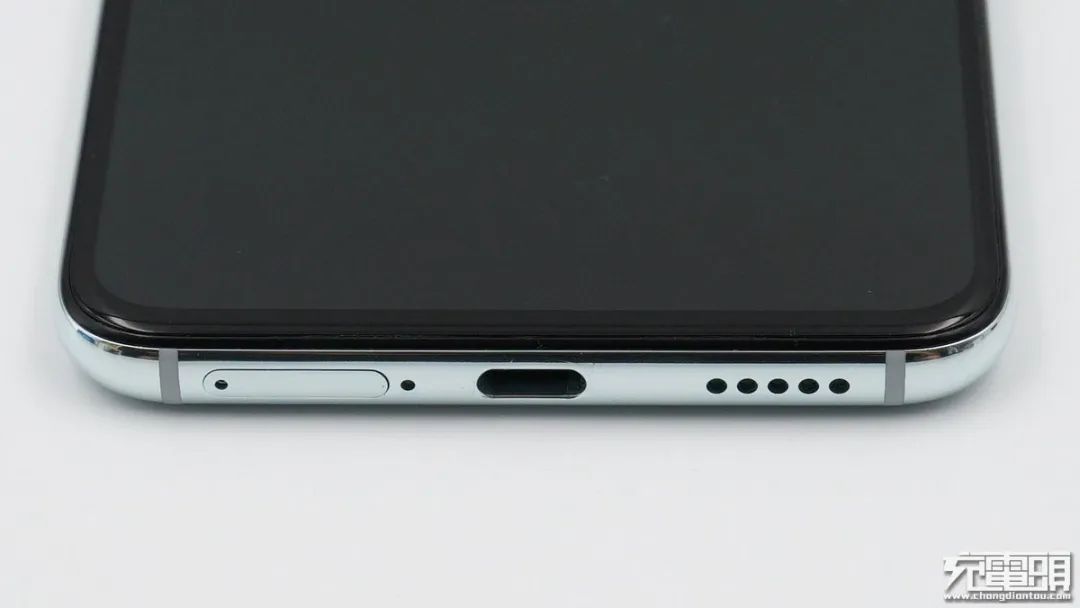

底部設有SIM卡插槽、麥克風孔、USB-C口和揚聲器孔。

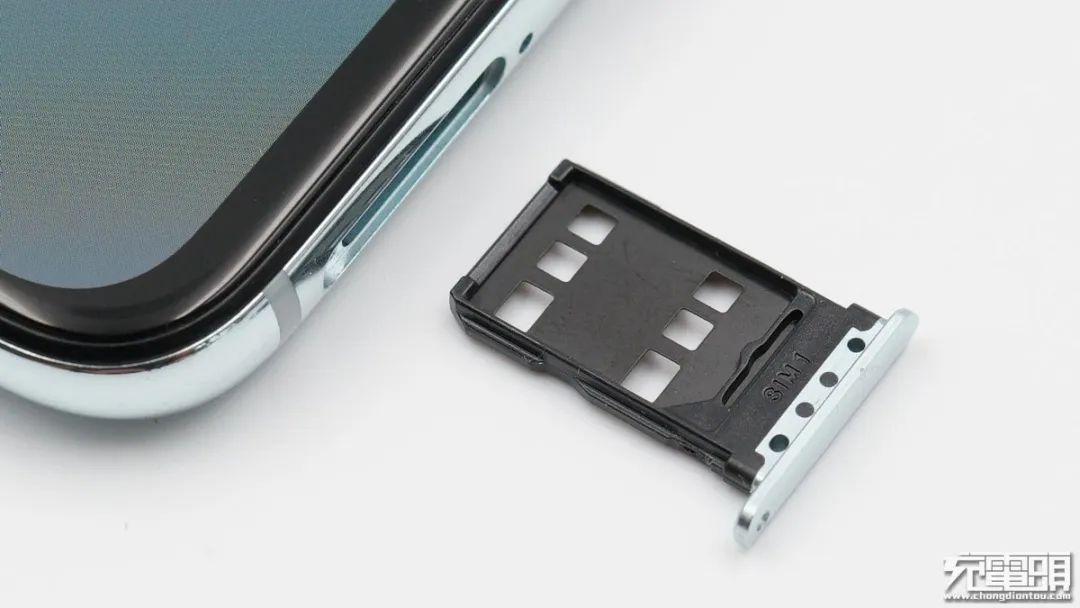

SIM卡座特寫，卡槽采用正背面設計，支持雙卡雙待的同時節省空間。

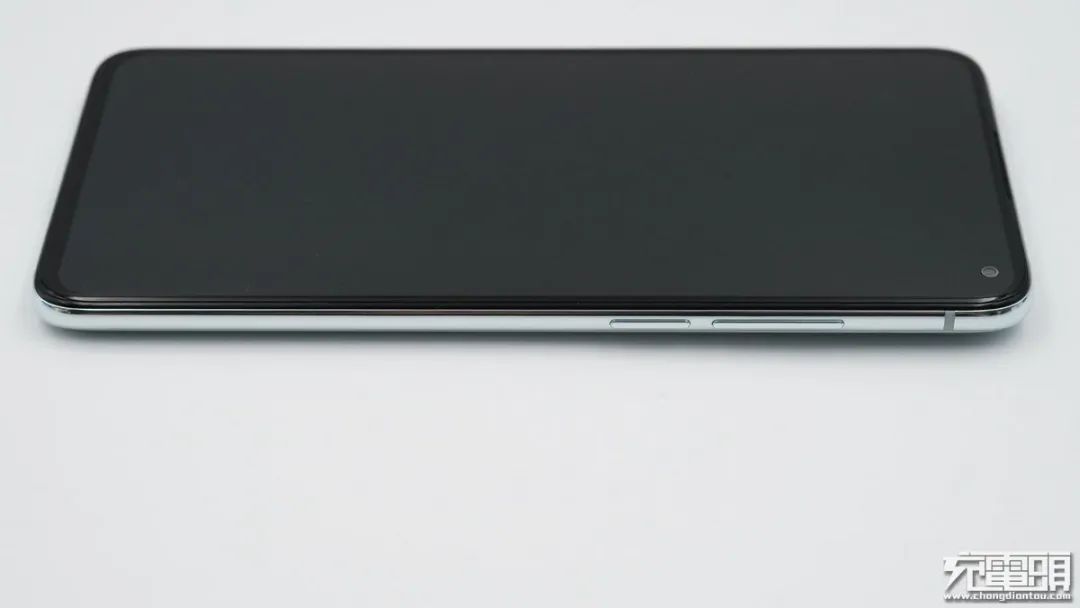

側身平緩弧面過渡使用手感好，此外側面還配有電源鍵和音量鍵。

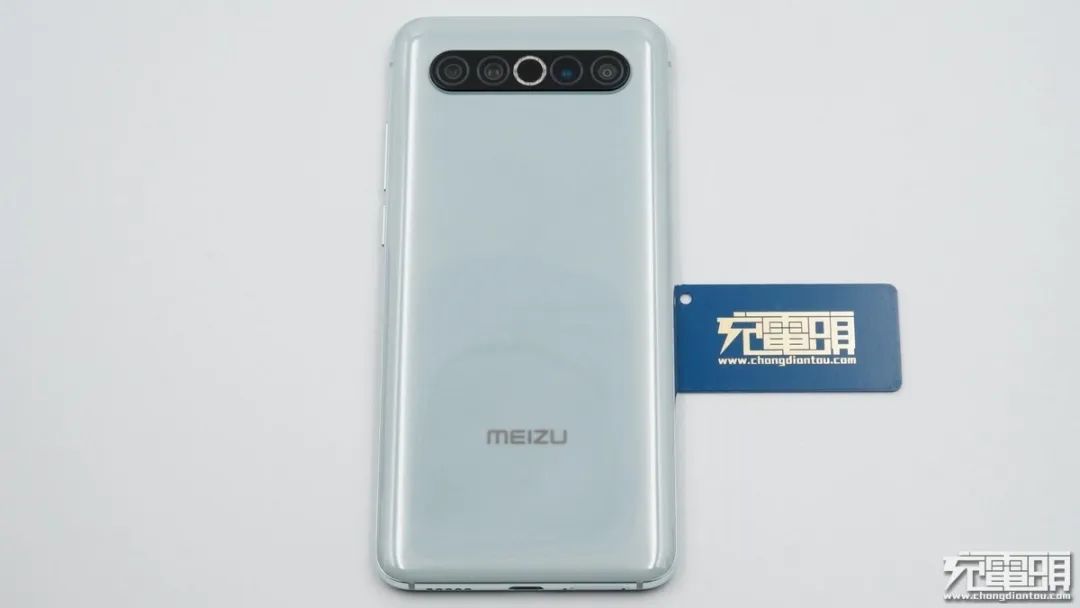

手機背面是煅燒陶瓷機身，共有烏金、定白和天青三色可選。充電頭網拿到的這款為天青色。

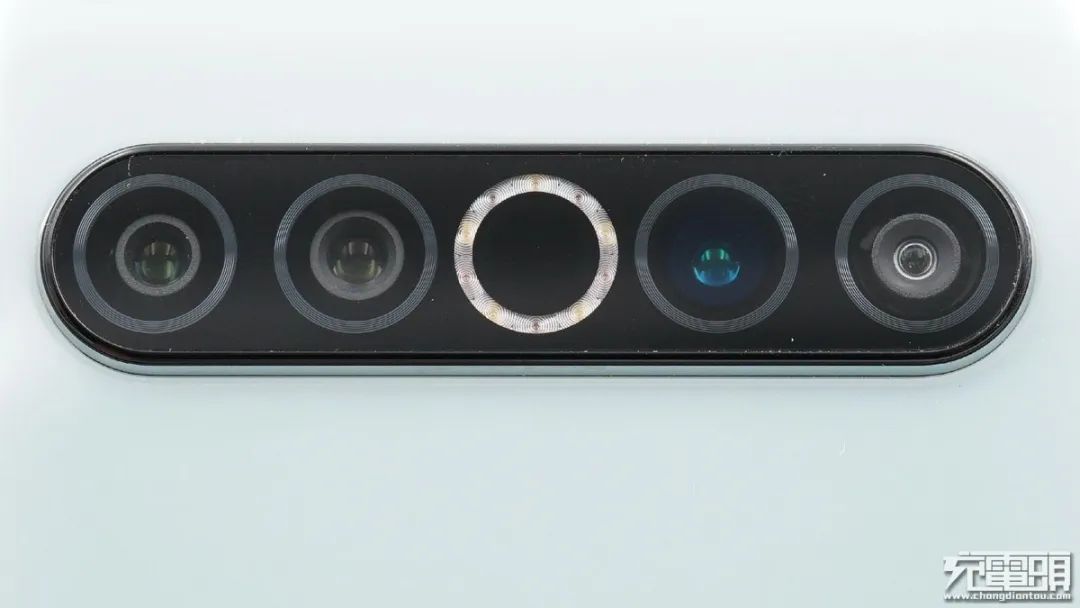

背面(mian)上端(duan)是(shi)6400W四(si)攝(she)全場(chang)景影像系(xi)統，從左(zuo)往右依次是(shi)長焦相機(ji)(ji)，廣角相機(ji)(ji)，3D深感探測(ce)器和超廣角相機(ji)(ji)，中間白色圓環為內(nei)置閃光燈。

二、魅族17 Pro手機拆解

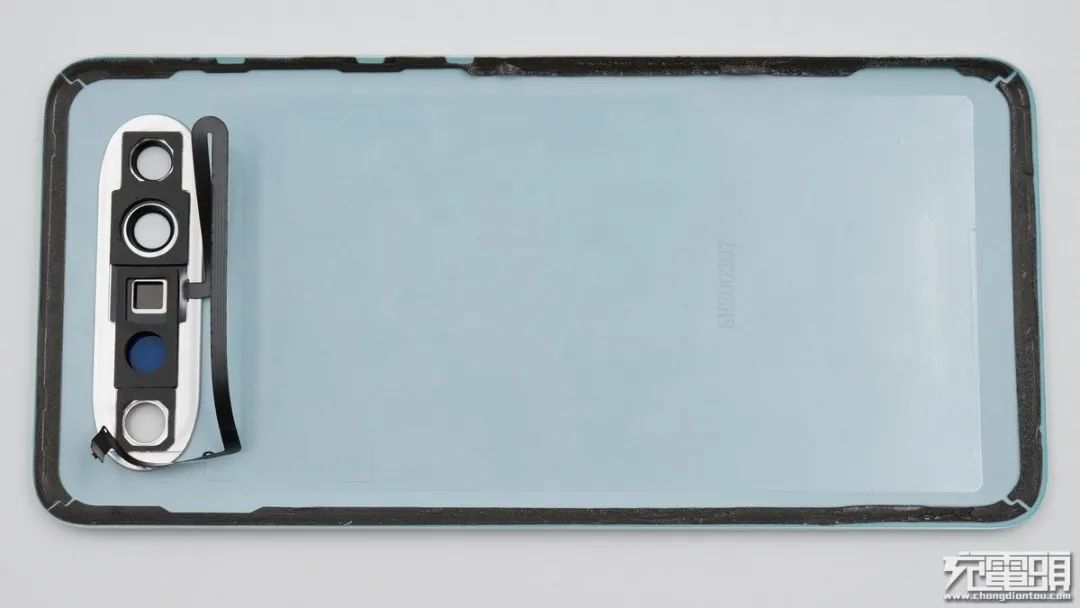

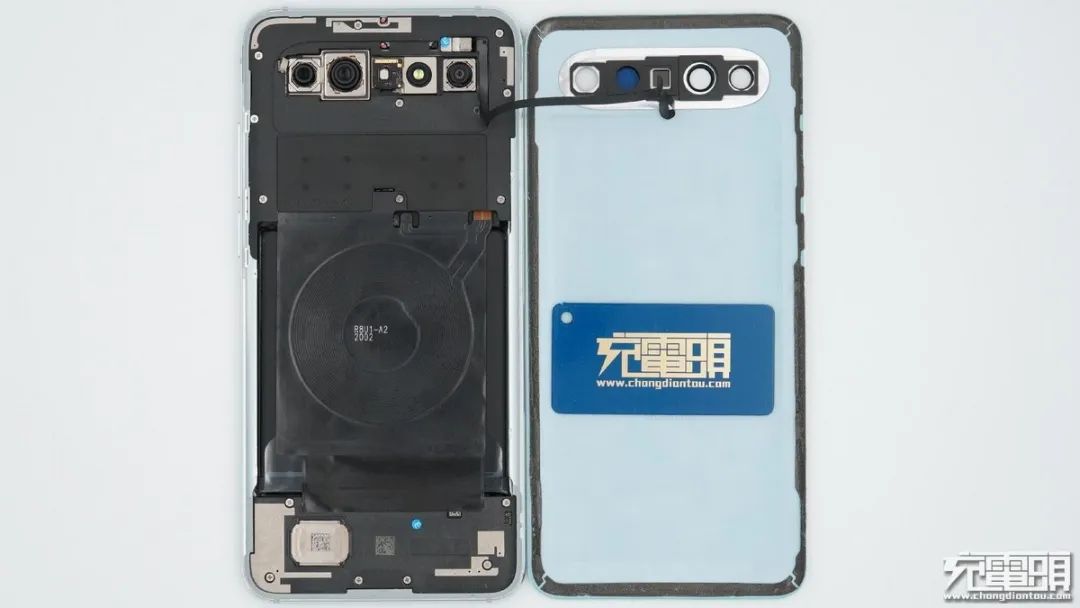

將手機后蓋拆開，環形閃光燈采用一根排線連接，后蓋邊緣采用雙面膠固定。

手機內部采用典型的三段式布局，前端放置主板，中心放置電池，底部放置揚聲器和插孔。主板上蓋板由多顆螺絲固定，同時外殼上有多個天線，確保連接穩定流暢。

后蓋邊緣貼有泡棉固定，排線為環形閃光燈供電。

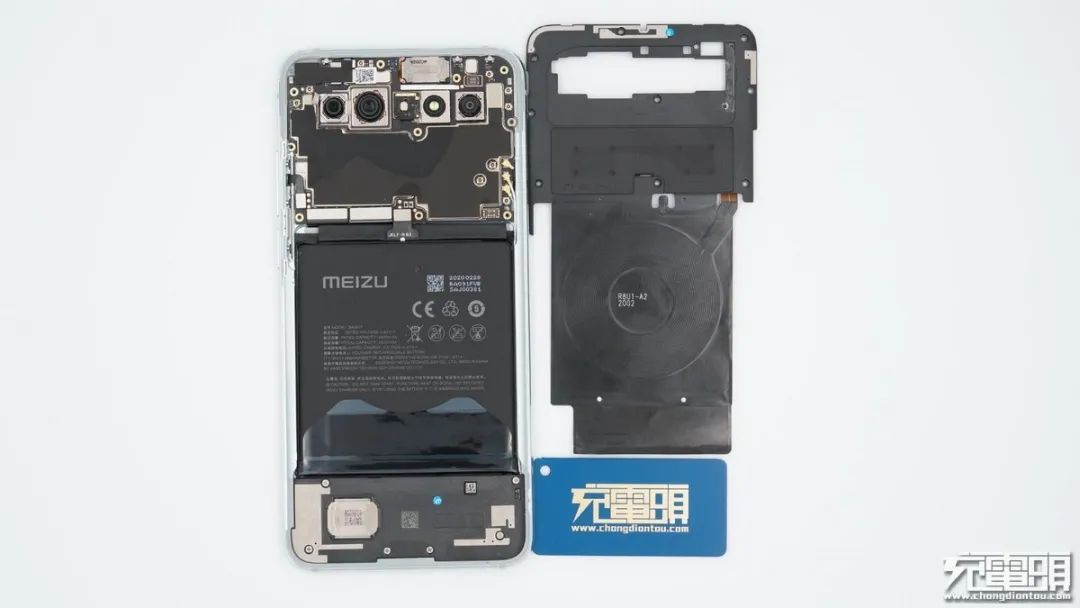

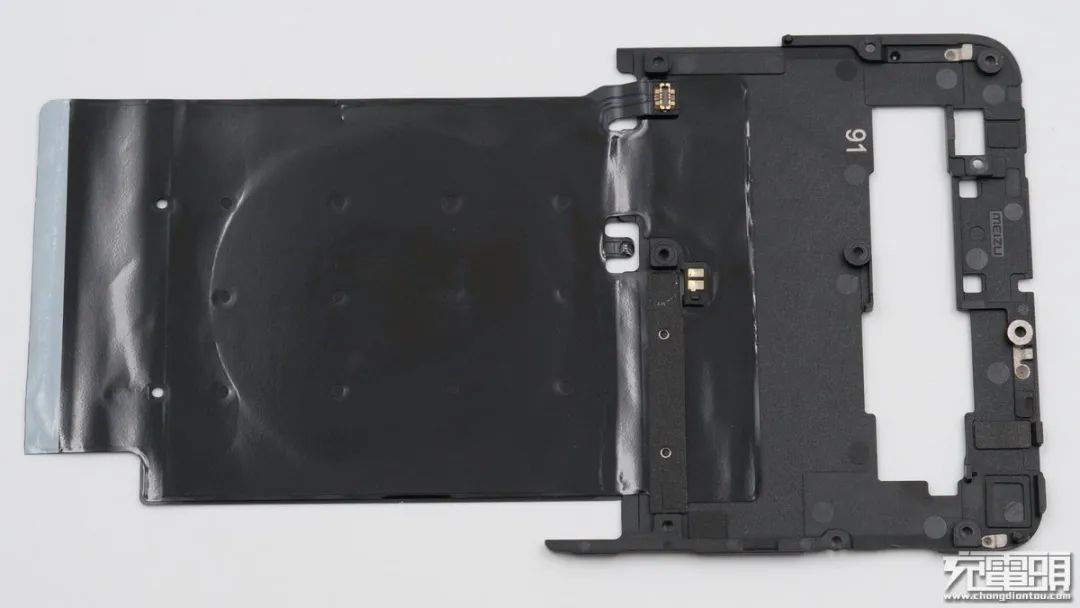

拆掉螺絲將無線充電線圈以及與其連接的蓋板取出。

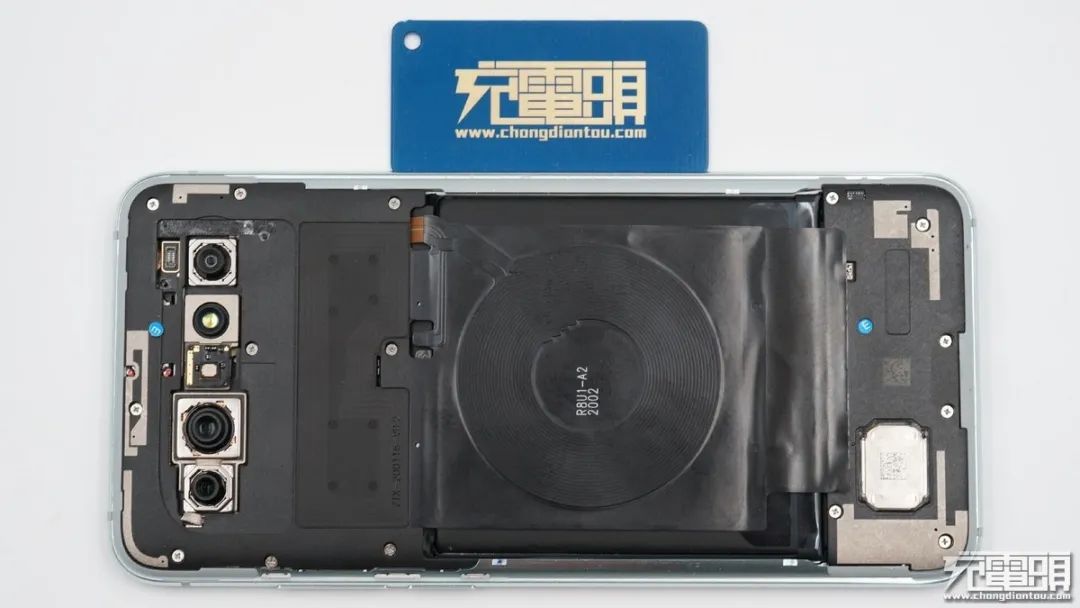

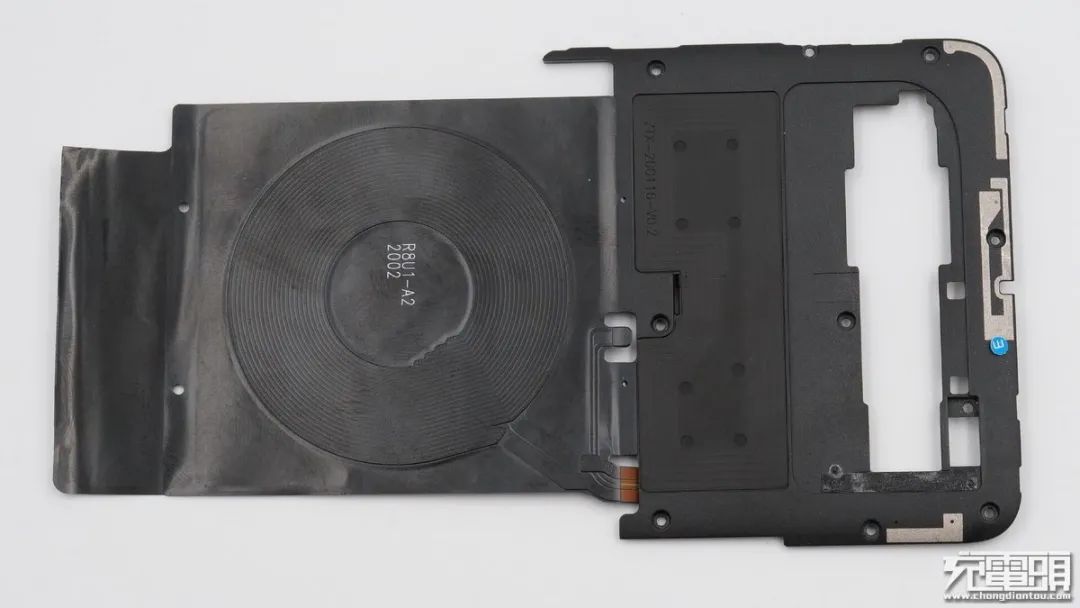

線圈中心處印有R8U1-A2字樣。

背面一覽，無線充電線圈與主板通過連接器連接，方形觸點為NFC線圈觸點。

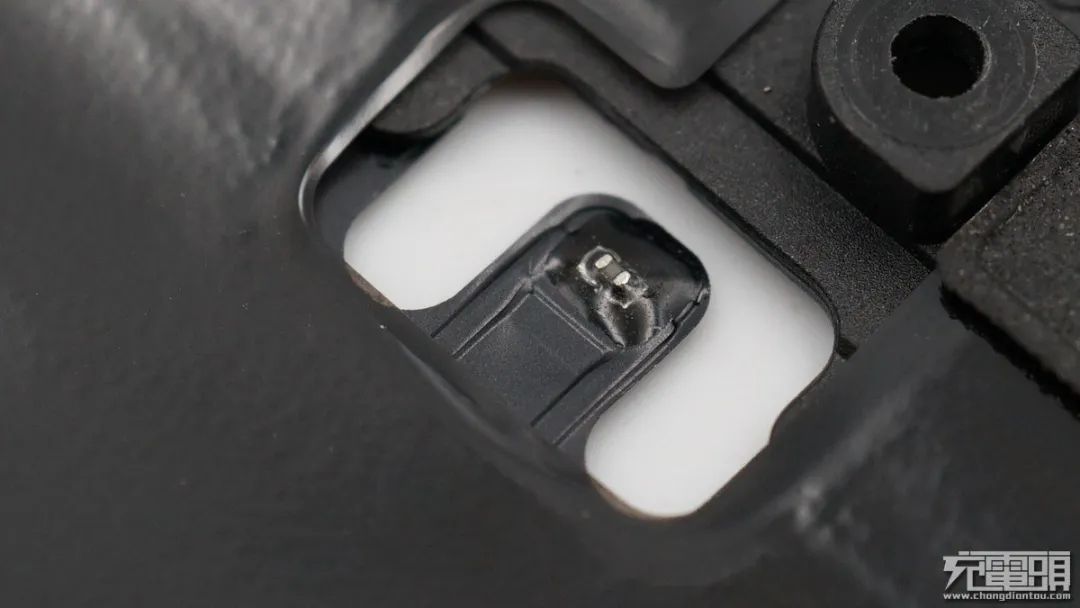

檢測外殼溫度的熱敏電阻，檢測無線充電過程中的溫升。

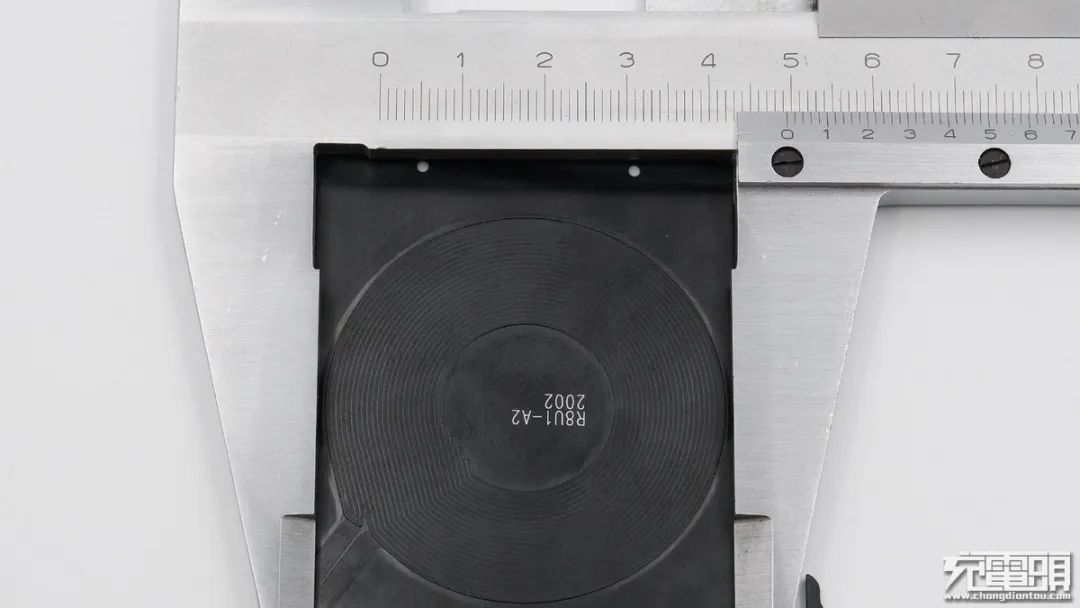

使用游標卡尺實測線圈直徑約為4.94cm。

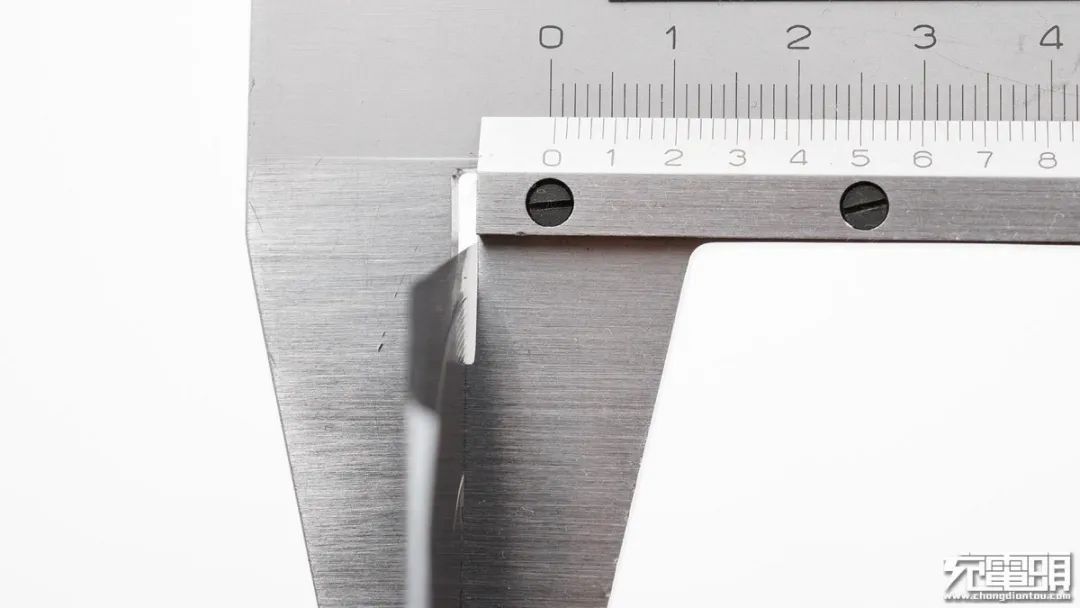

無線充電線圈厚度為0.40mm。

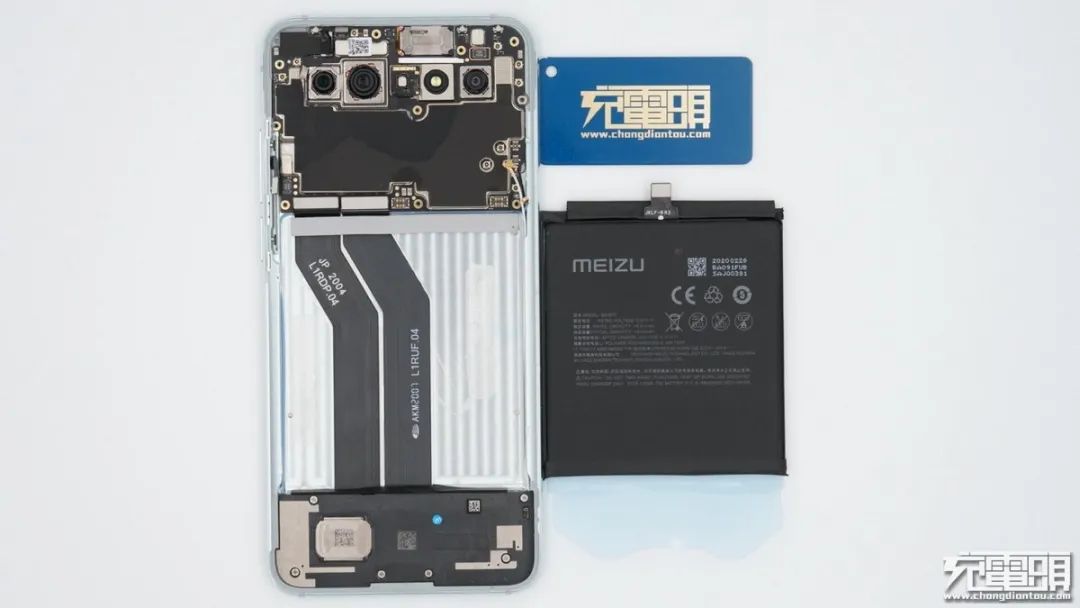

電池和主板之間為插座可拆卸設計，組裝方便，也方便后面對電池進行更換等服務，同時電池保護板背面與鋁合金中框之間還有一條導熱硅膠，在高速充電時可為保護板散熱，降低溫升。

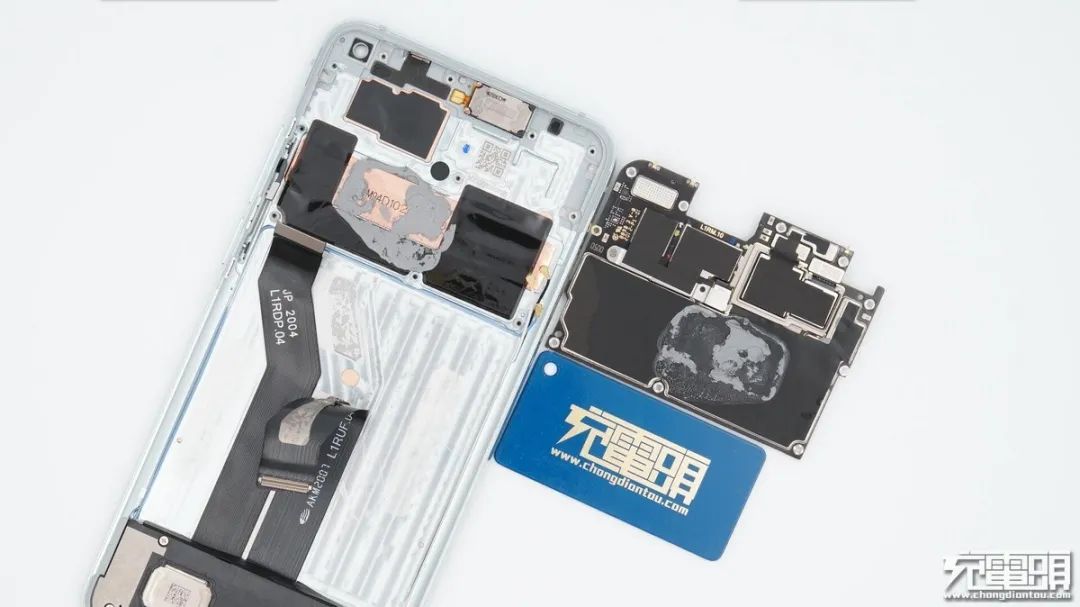

繼續將主板拆下。

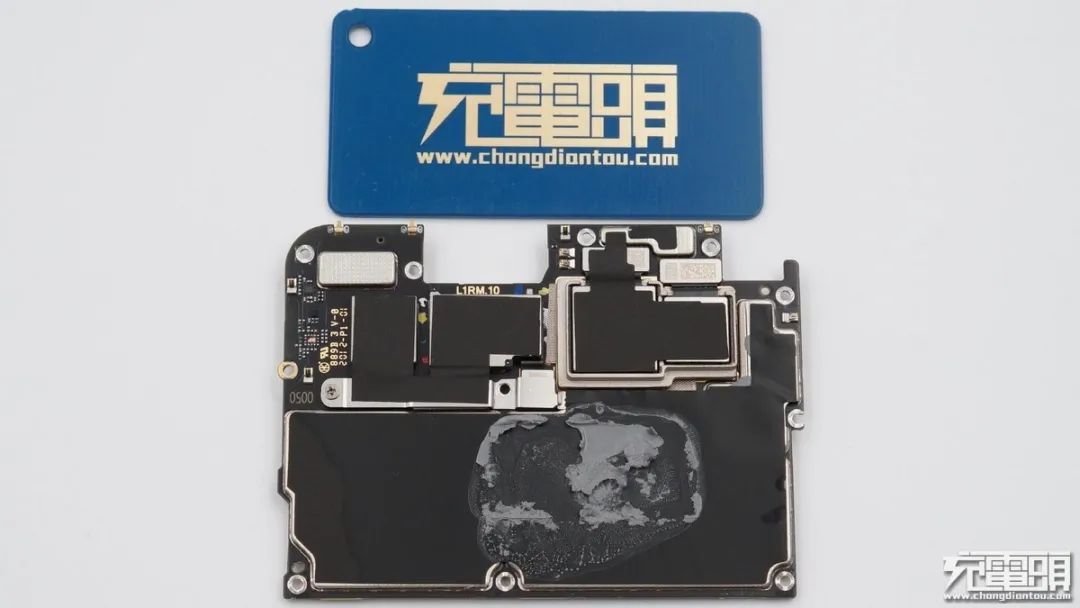

主板正面一覽，金屬屏蔽罩上粘貼黑色石墨導熱片。

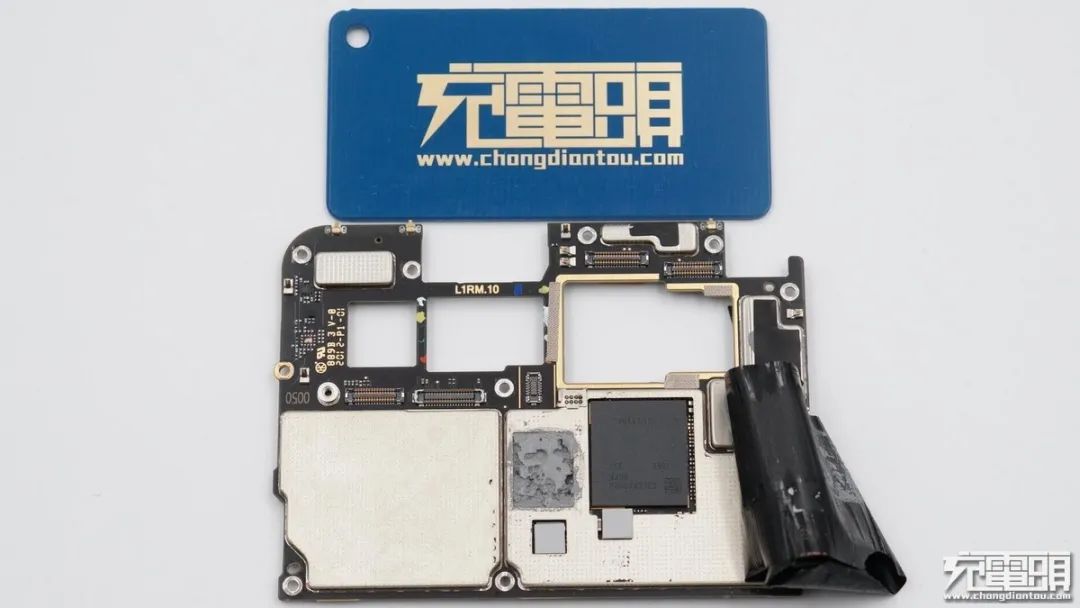

板子背面同樣貼有黑色石墨導熱片。

幾顆攝像頭均采用可插拔式設計，方便組裝以及更換。

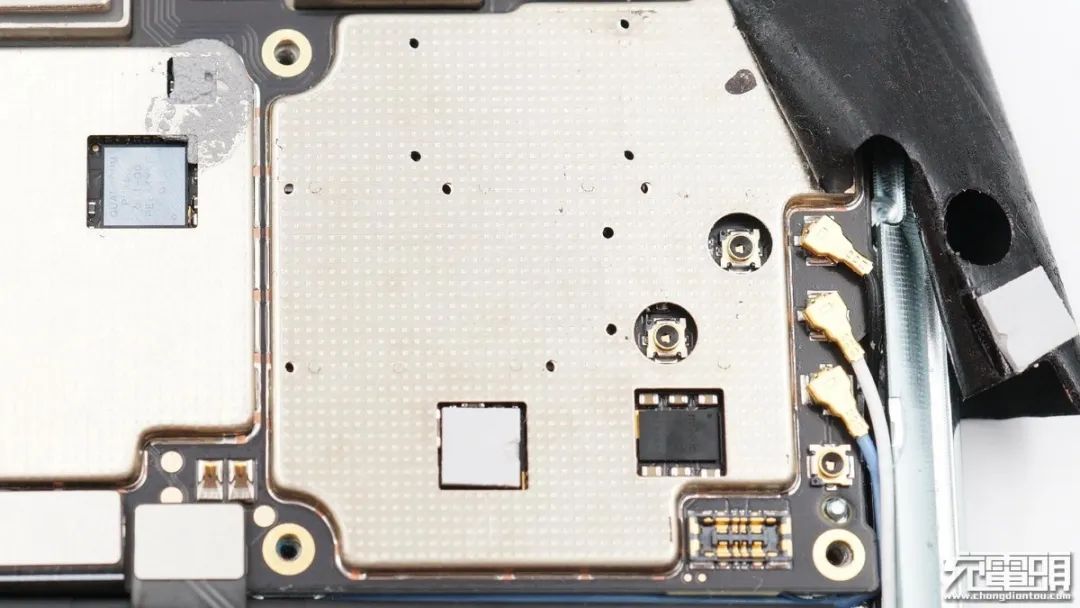

將導熱石墨片撕掉，金屬屏蔽罩部分鏤空露出芯片，并且芯片上貼有導熱墊。

無線充(chong)接(jie)收芯片采用美芯晟MT5725。MT5725是一款基于磁感應的(de)SoC高(gao)集成(cheng)無線充(chong)電接(jie)收芯片，集成(cheng)了(le)無線充(chong)電接(jie)收功能所需的(de)一切(qie)，可提供高(gao)達(da)(da)30W的(de)輸(shu)出功率。并(bing)具有非常高(gao)的(de)整(zheng)體AC/DC轉換效(xiao)率（高(gao)達(da)(da)97％）。

同時(shi)美芯晟MT5725還具有Tx發射(she)功能，支持(chi)10W反向無(wu)線充電(dian)模式(shi)。此(ci)外功率可(ke)高于10W，且全部取決于電(dian)源電(dian)壓(ya)（10V@1A=10W；15V@1A=15W）。無(wu)線充電(dian)接收模式(shi)與(yu)發射(she)模式(shi)可(ke)以(yi)通過固件來(lai)動態的配置與(yu)切(qie)換。

，發現在和美芯晟發射端MT5815芯片搭配時，無線充電Rx功率約為30W（19.8V / 1.5A），峰值功率可達40W (20V/2A)。而近期充電頭網拆解的里使用的正是MT5815。

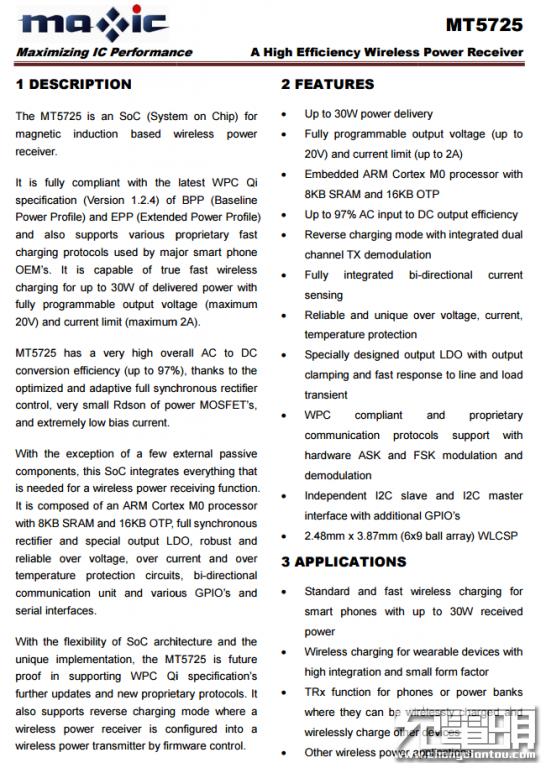

美芯晟MT5725資料信息。

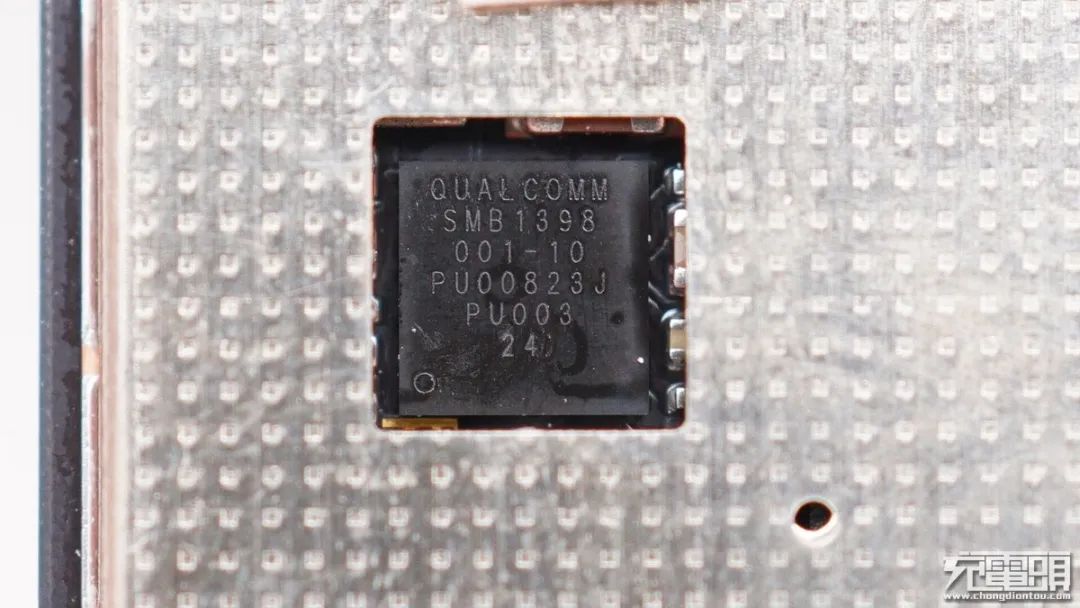

高通 SMB1398 充電IC。

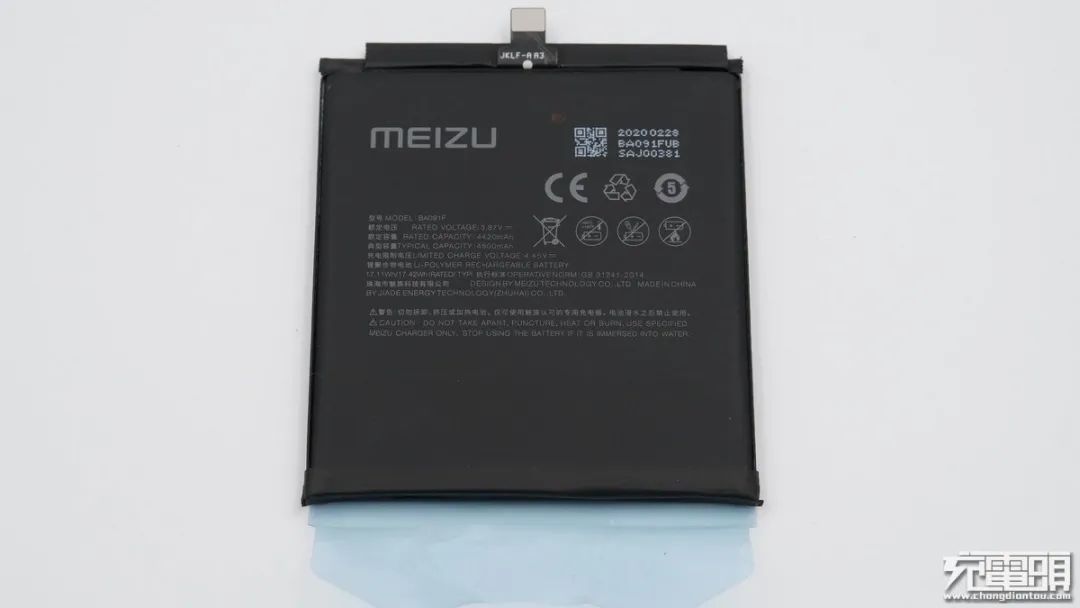

電芯正面印有相關參數信息
電芯類型：鋰聚合物電池
型號：BA091F
額定電壓：3.87V
充電限制電壓：4.45V
額定容量：4420mAh
典型容量：4500mAh
電芯2020年2月28日生產，并且已經通過了CE認證。

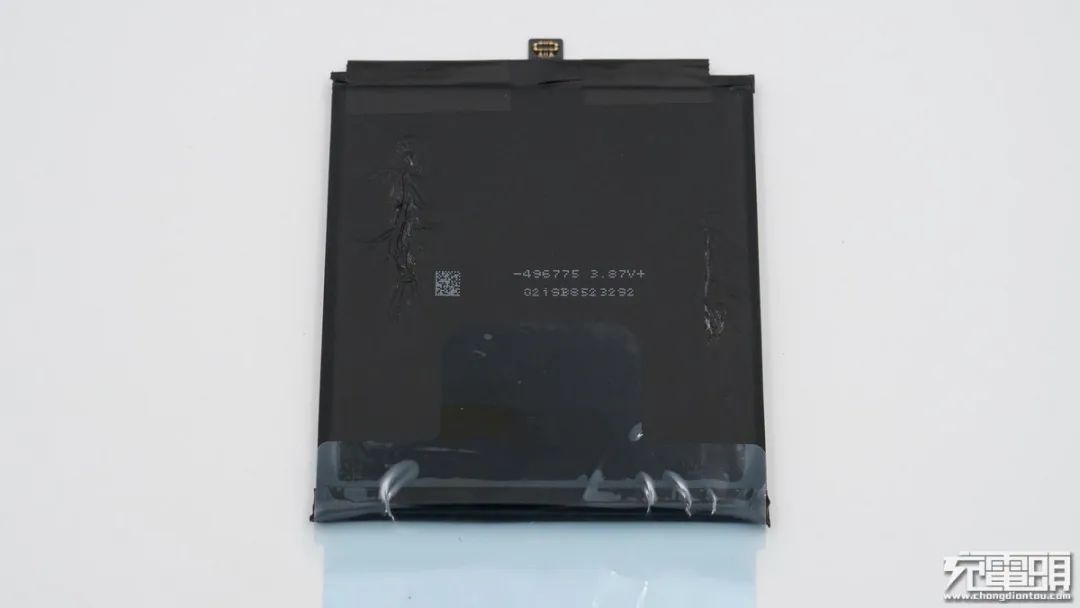

電芯背面一覽，標注有(you)二維碼和電壓(ya)信息(xi)。

魅族17 Pro旗艦手機無線充電部分的無線充電線圈、無線充電接收芯片以及電芯的信息我們已經了解完畢，下面再來看看剩余的芯片信息。

將主板背面的絕緣塑料片也撕掉，下面有一顆很大的芯片。

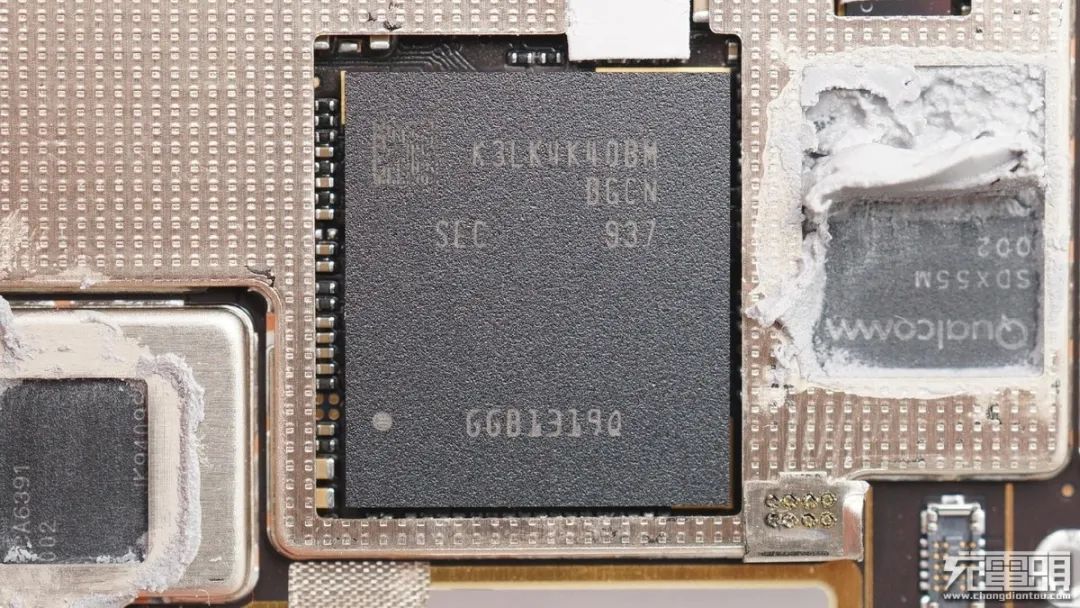

三星 K3LK4K40BM 12G LPDDR5內存，下面是高通驍龍865 處理器。

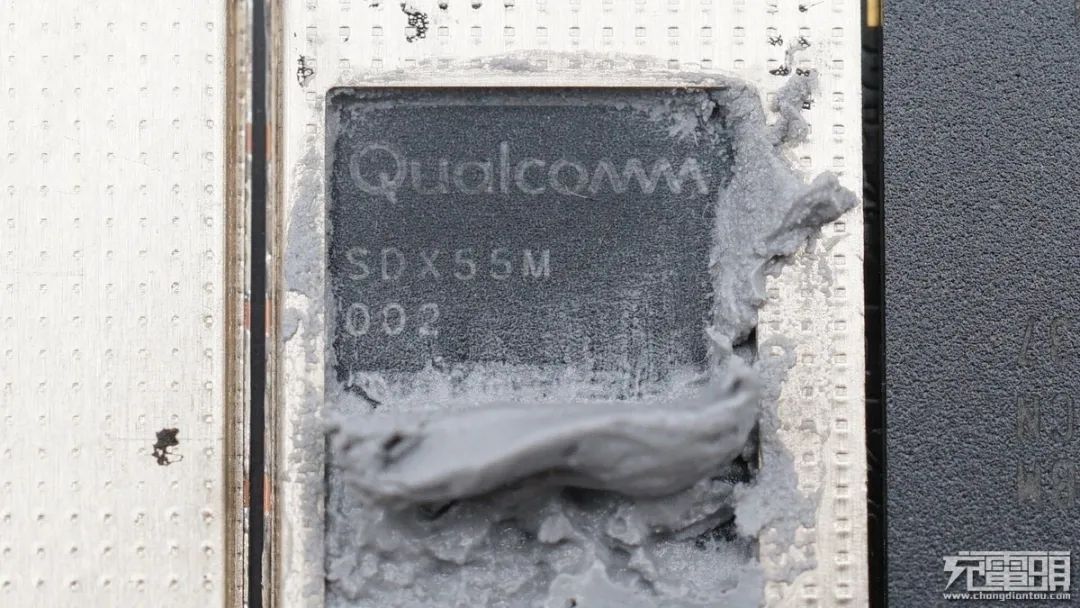

高通 SDX55M，第二代5G調制解調器，由導熱硅膠覆蓋散熱。

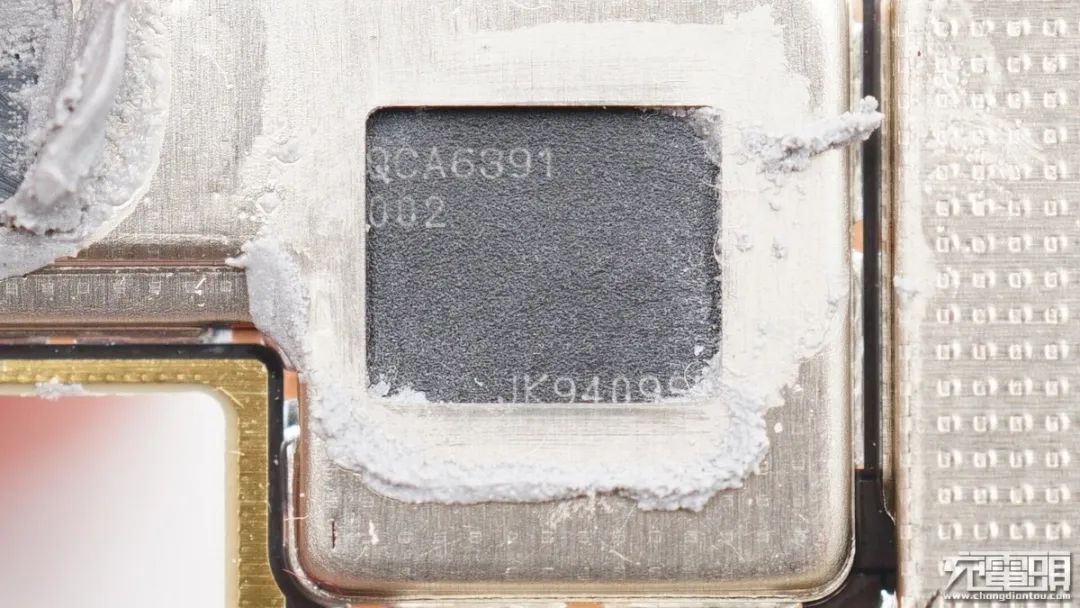

高通 QCA6391 WiFi6芯片，支持藍牙5.1。

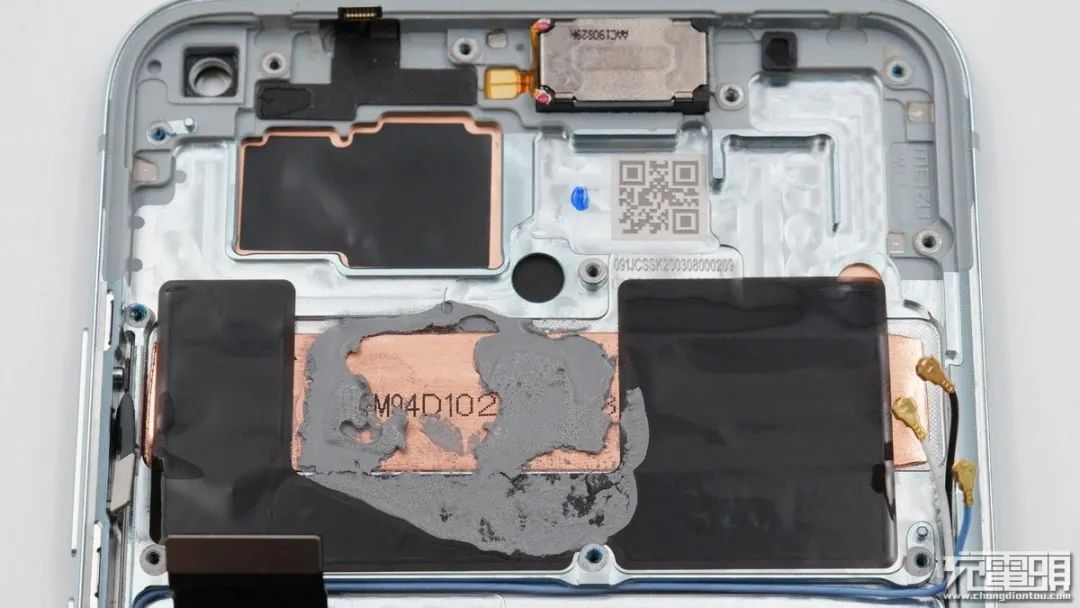

主板下面是一塊熱管，涂有導熱硅脂和粘貼黑色石墨導熱片導熱，更好的為主板散熱，安放在鋁合金CNC中框內部。

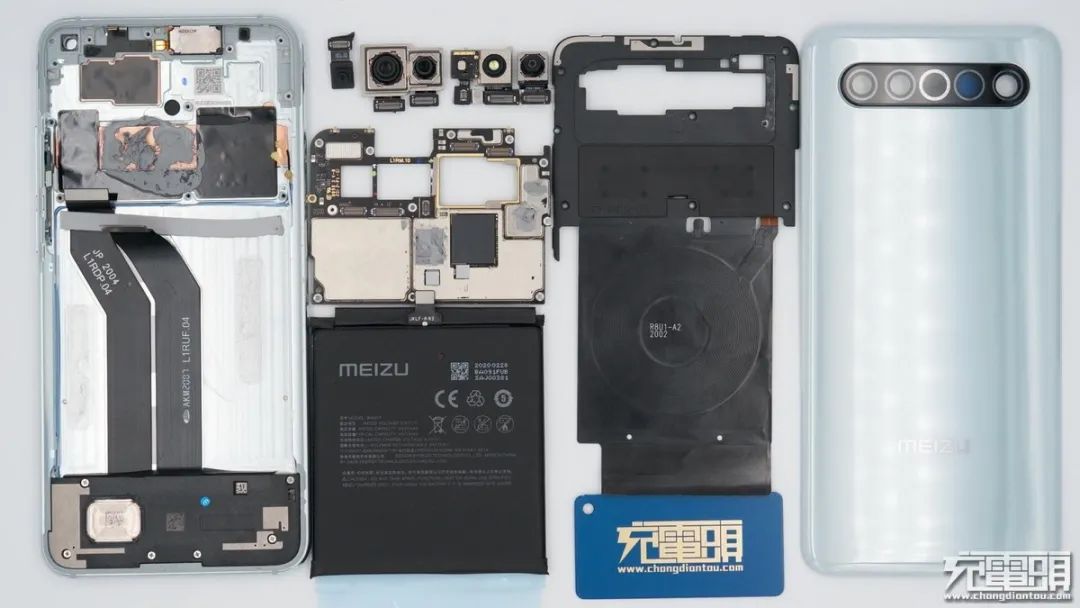

全(quan)部拆(chai)解完畢，來張全(quan)家(jia)福。

充電(dian)頭(tou)網拆解總(zong)結

魅族17 Pro內置4500mAh容量(liang)電(dian)(dian)池，支持30W有(you)線(xian)(xian)充(chong)(chong)和27W無線(xian)(xian)充(chong)(chong)，使手(shou)(shou)機(ji)(ji)的(de)充(chong)(chong)電(dian)(dian)性能達到主流5G旗艦機(ji)(ji)的(de)快充(chong)(chong)水(shui)準。充(chong)(chong)電(dian)(dian)頭網通過(guo)拆解發現，手(shou)(shou)機(ji)(ji)內部采用典(dian)型的(de)三(san)段式(shi)布局，層(ceng)次分明。手(shou)(shou)機(ji)(ji)無線(xian)(xian)充(chong)(chong)電(dian)(dian)接收芯(xin)(xin)片(pian)采用美芯(xin)(xin)晟MT5725，這是一(yi)顆Tx和Rx二合一(yi)的(de)雙模(mo)芯(xin)(xin)片(pian)，支持30W無線(xian)(xian)充(chong)(chong)以及10W反向充(chong)(chong)，性能強悍(han)。此外無線(xian)(xian)充(chong)(chong)電(dian)(dian)線(xian)(xian)圈超(chao)薄(bo)設(she)計，可有(you)效(xiao)降低手(shou)(shou)機(ji)(ji)厚度，芯(xin)(xin)片(pian)粘貼導熱墊和絕(jue)緣塑料片(pian)進(jin)行導熱和保護。
