開關(guan)電(dian)源因(yin)其效(xiao)率高、功率密度大(da)而(er)在(zai)電(dian)源領域得到廣泛應用(yong)，但(dan)傳統的橋式整流、大(da)電(dian)容(rong)濾波的開關(guan)電(dian)源功率因(yin)數(shu)一般在(zai)0.50-0.76，會對(dui)電網(wang)造成(cheng)(cheng)嚴重污染，從(cong)而成(cheng)(cheng)為電力(li)公害。為此，國(guo)(guo)家(jia)技(ji)(ji)術(shu)監督局(ju)1994年頒布《電能質量(liang)公用電網(wang)諧波(bo)》標(biao)準(zhun)(zhun)GB/T14549-93、國(guo)(guo)際(ji)電工(gong)學會1988年對(dui)諧波(bo)標(biao)準(zhun)(zhun)IEC555-2 進行(xing)了(le)修正、歐洲制定了(le)IEC1000-3-2 標(biao)準(zhun)(zhun)。隨著技(ji)(ji)術(shu)的發展(zhan)，滿足諧波(bo)國(guo)(guo)標(biao)的采用升壓(ya)變換器結構(gou)的有源PFC電路(lu)，在(zai)中(zhong)大功率電源設計中(zhong)成(cheng)(cheng)為了(le)主流(liu)。

美芯晟基于在電源(yuan)模擬芯片行業的多年耕耘，推出增強版PFC控制器MT9570，該芯片特(te)點是優化(hua)的總諧波失真(THD)性能，從(cong)而輕松(song)實現PF>0.99，THD<5%@滿載/AC230V，滿足IEC61000-3-2標準，同時(shi)系統方案支持調光應用，50%負(fu)載THD<6%，10%負(fu)載THD<20%。

MT9570集成EN待(dai)機(ji)功能(neng)實現超低(di)待(dai)機(ji)功耗，實現靜(jing)態電(dian)流13uA，采用增強型EA，在(zai)啟動(dong)和動(dong)態負載期間還(huan)具(ju)備更小的(de)過沖(chong)/下沖(chong)，集成誤(wu)差放大(da)(da)器易于(yu)環(huan)路設計，為廣(guang)大(da)(da)客戶工(gong)程師朋友提供(gong)性能(neng)可(ke)(ke)靠(kao)的(de)PFC電(dian)源國產替代解決(jue)方(fang)案，可(ke)(ke)廣(guang)泛應(ying)用于(yu)USB-PD充電(dian)器、AC-DC適配器、LED驅動(dong)器、工(gong)業電(dian)源、電(dian)動(dong)工(gong)具(ju)等領域。

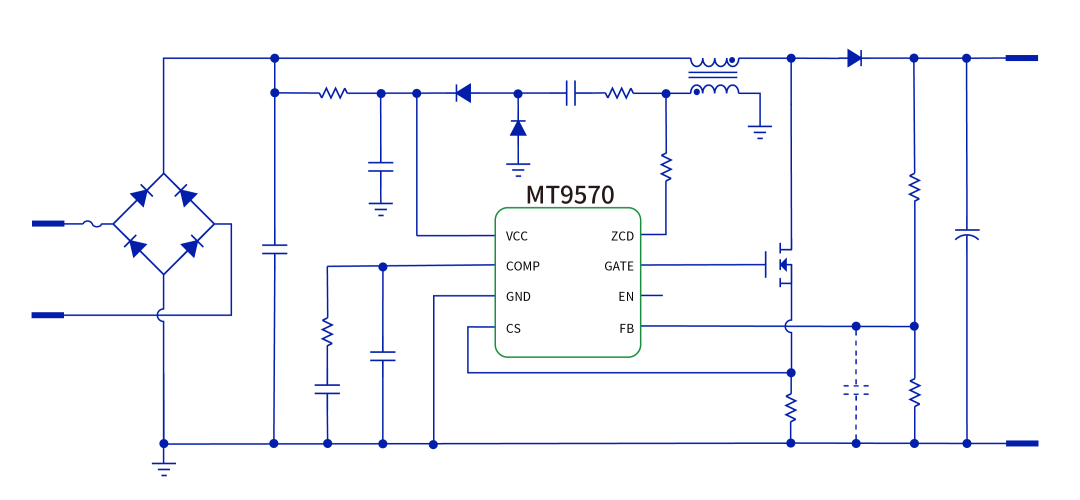

MT9570 典型應用電(dian)路圖

■  高功率因數(shu)：PF≥0.99

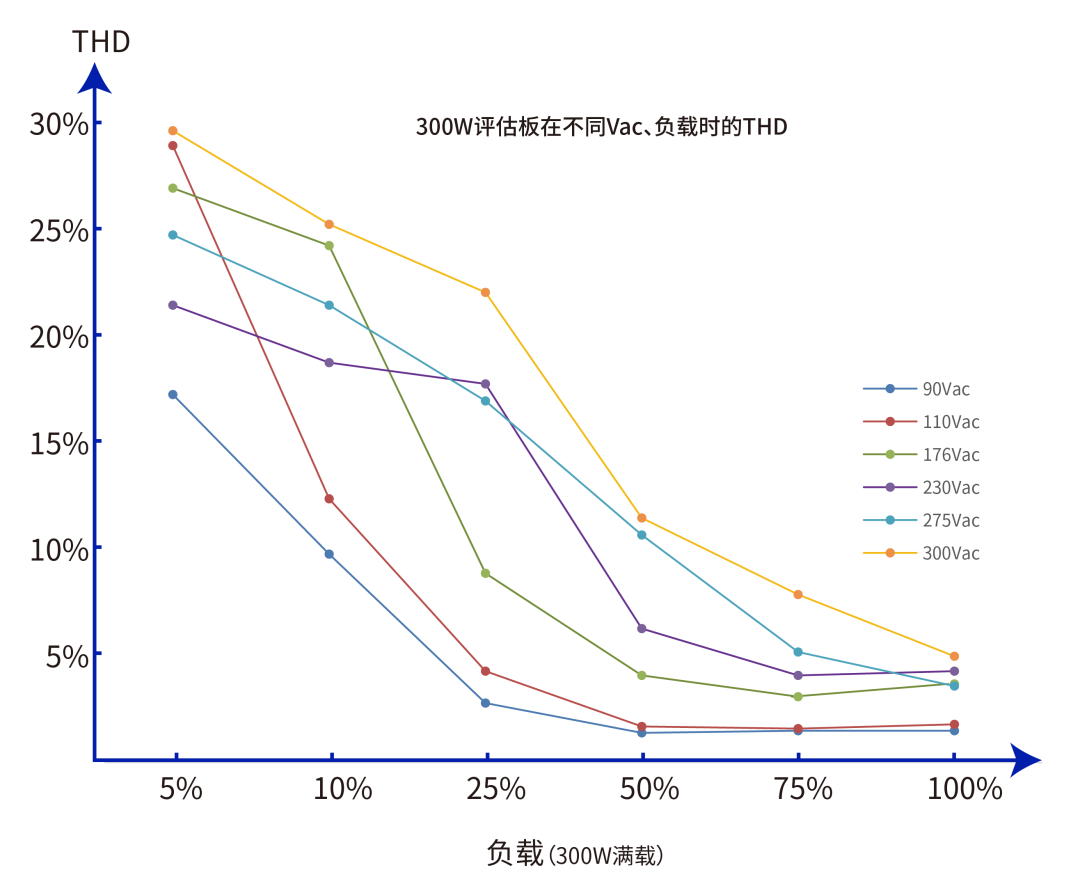

■  低THD值：采用THD增(zeng)強技術(shu)，滿載全(quan)電壓范圍<5%，支持調光應用，輕載下也(ye)能滿足THD要(yao)求

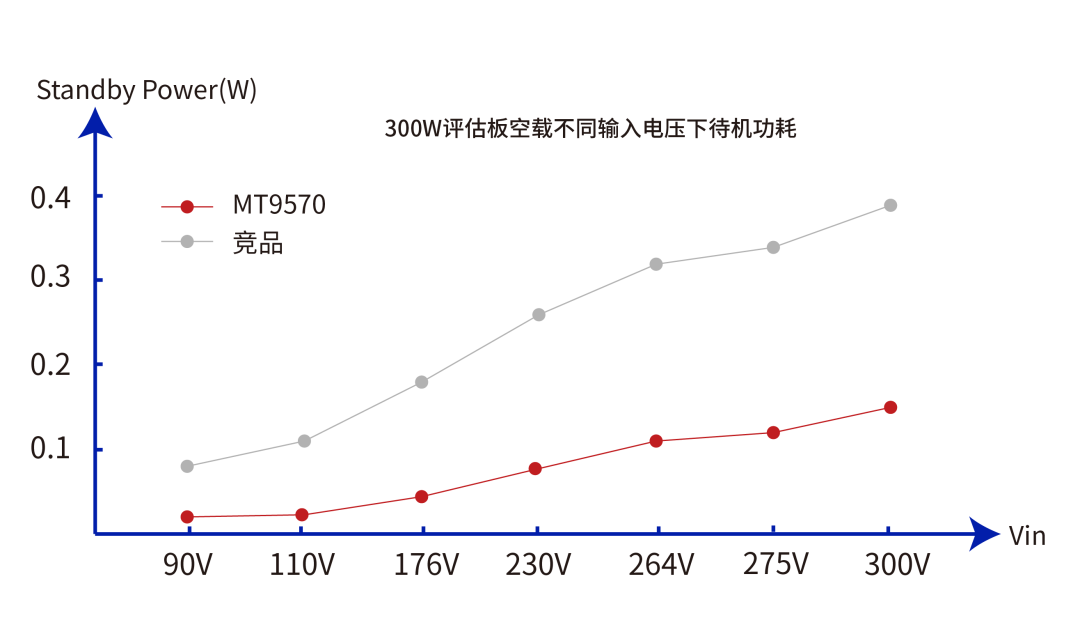

■  超低待機功耗：集成(cheng)EN待(dai)(dai)機功能實現超低(di)待(dai)(dai)機功耗，超低(di)靜態電流13uA

■  高效率：效率≥97% @230Vac

■  動態響應好：采用增強型EA，負(fu)載變化動(dong)態響應快，可極短時間(jian)內穩定輸出電壓

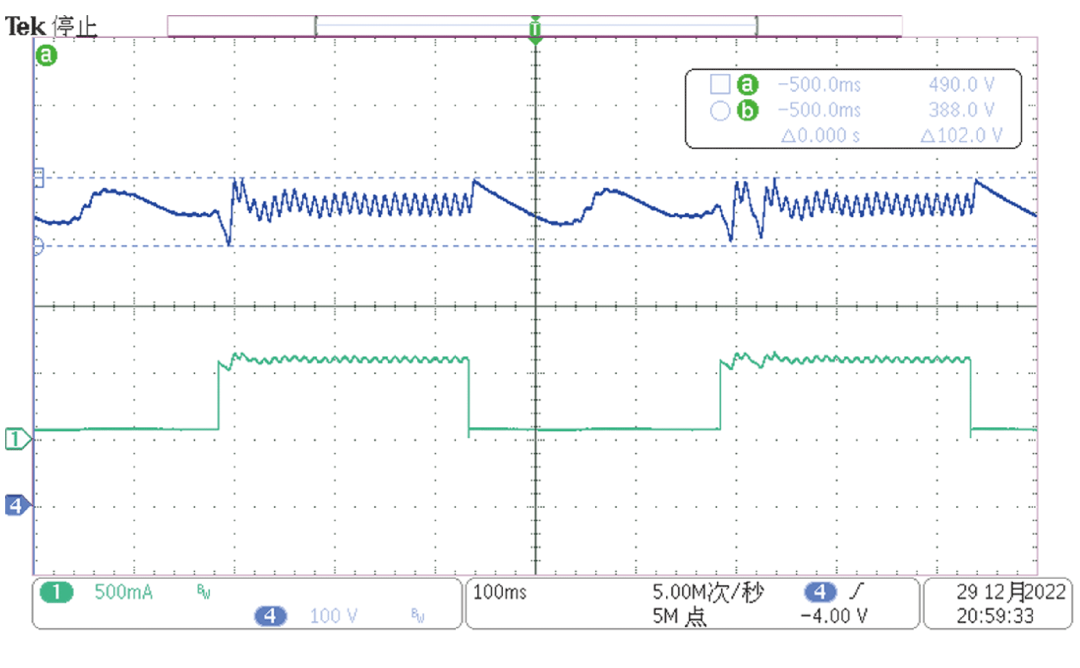

CH1：Io    CH4：Vo

■  豐富的保護功能：集成多種保護特(te)性，如過壓(ya)(ya)保護、過流(liu)保護、熱關斷、欠(qian)壓(ya)(ya)檢測、開/短路保護等，持續(xu)檢測輸入(ru)電壓(ya)(ya)和輸出電壓(ya)(ya)、MOSFET電流(liu)和芯片溫度(du)，以(yi)保護系統免受(shou)損害，使(shi)PFC級極其強(qiang)固和可靠

■  200W工礦燈非隔離方案：MT9570+MT7860+MT8820S+MT7323，200V 1A 三合一調(diao)光(guang)驅動方案

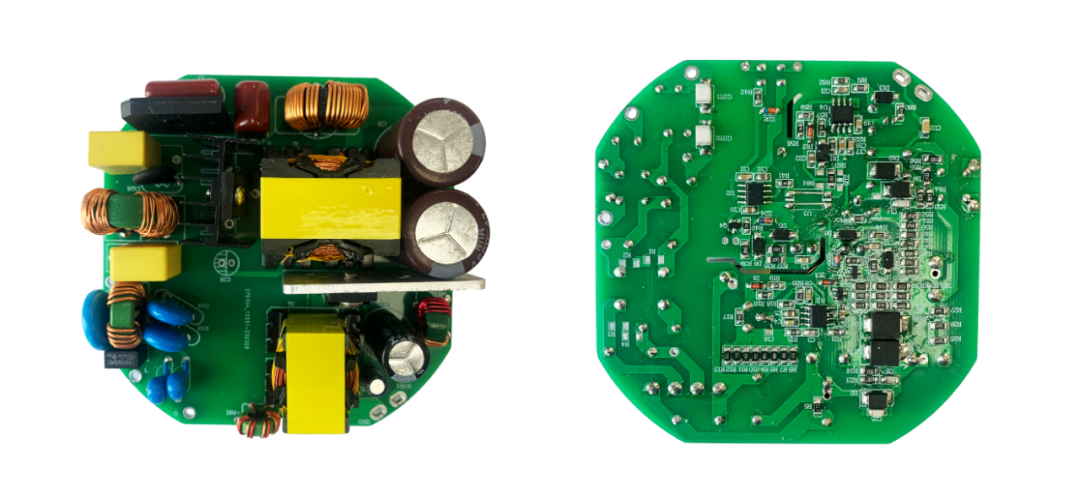

200W 方(fang)案demo

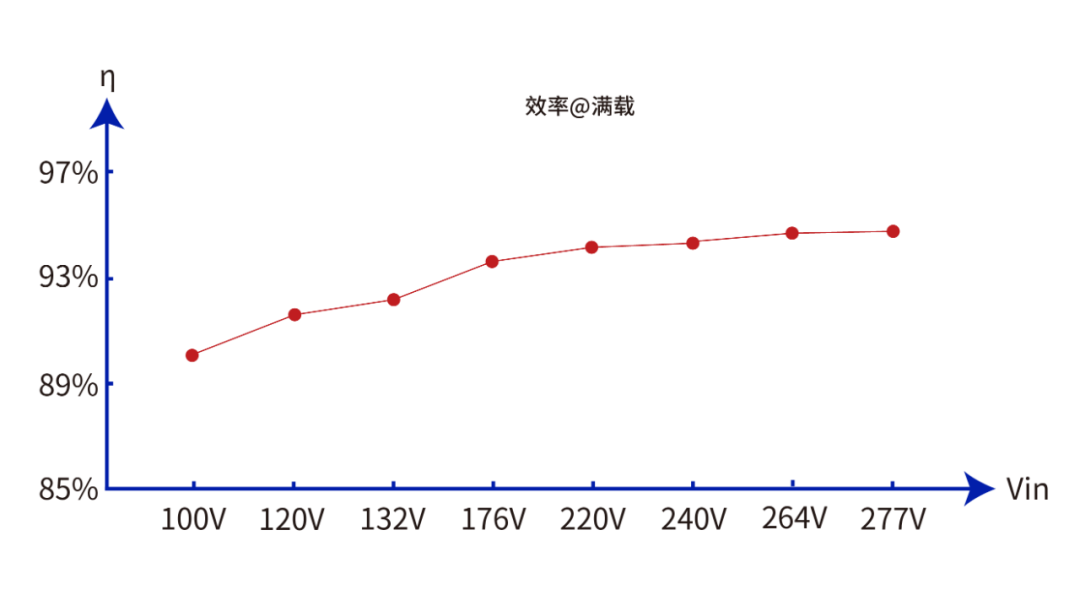

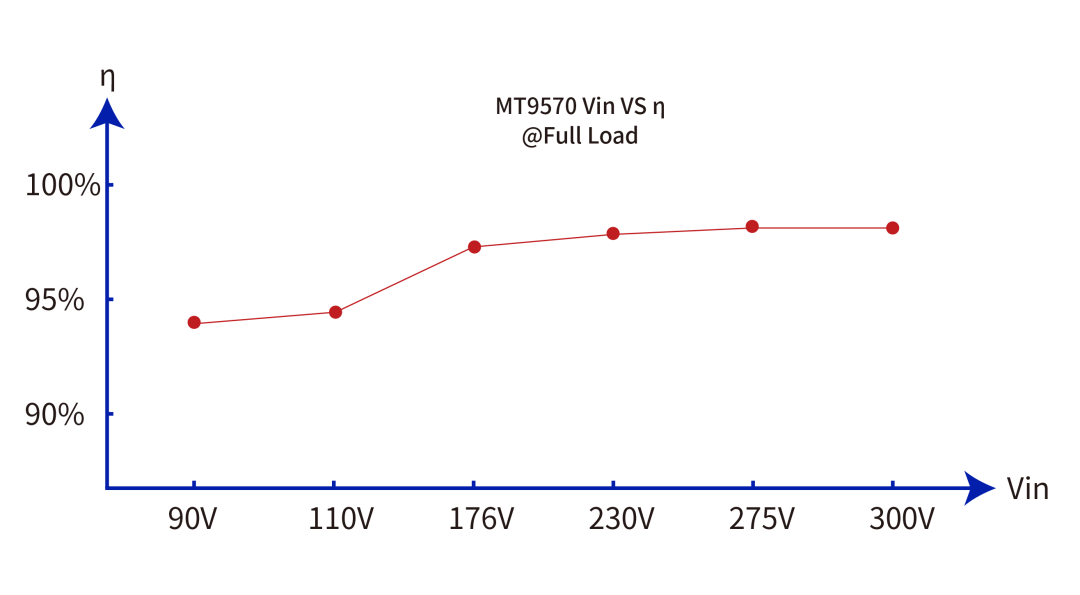

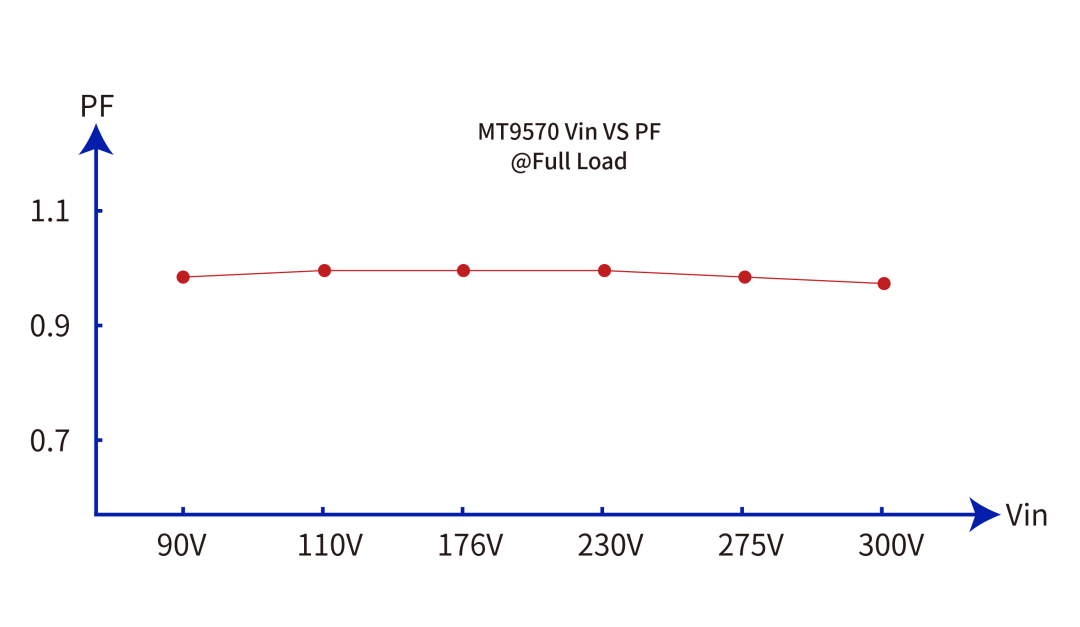

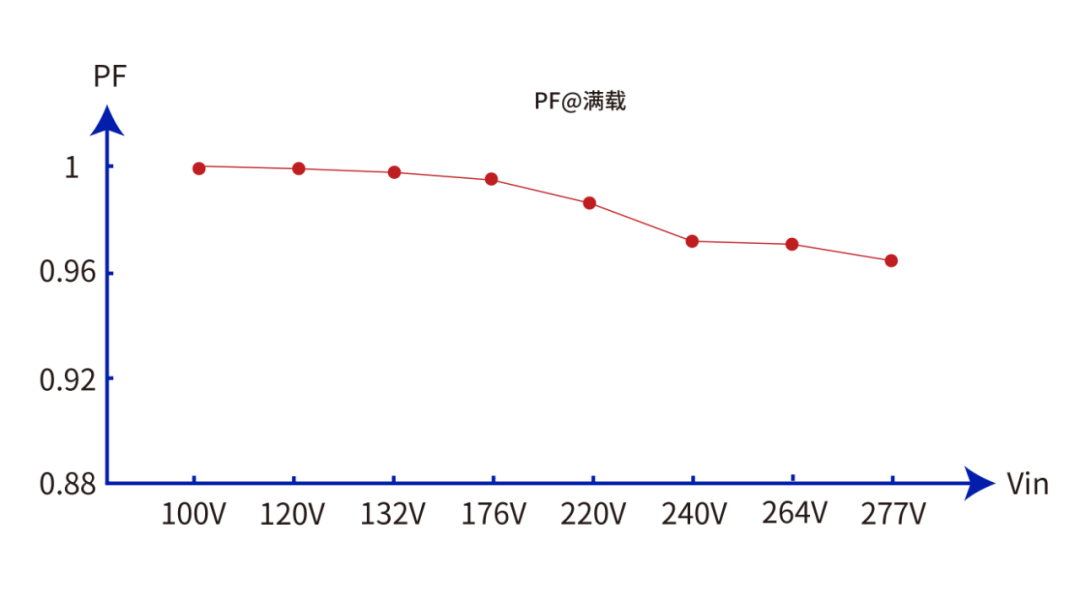

■ 效率&PF：

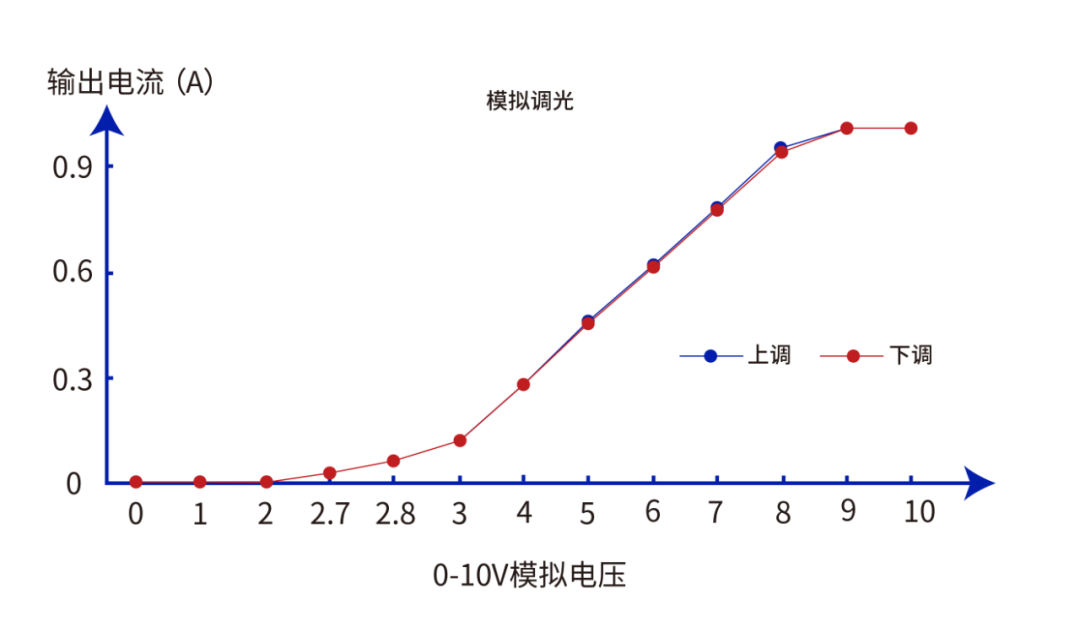

■  0-10V調光曲(qu)線：

美芯晟科技將繼續奮斗，自主研發高質量芯片激發創新活力，在現有基礎上對產品進行升級優(you)化(hua)和迭代創新，為客戶提供更多滿意的產品方案。

*本(ben)文提及的(de)測試結果為實(shi)驗室(shi)條(tiao)件下得出，實(shi)際產品視應用環(huan)境和批次差異，可(ke)能(neng)會(hui)存在不同，美芯晟科(ke)技保留(liu)最終解釋權(quan)。
