智(zhi)能(neng)傳(chuan)感(gan)(gan)技(ji)術是智(zhi)能(neng)制造和物聯網的(de)先行技(ji)術，作為前端感(gan)(gan)知工(gong)具(ju)，具(ju)有非常重(zhong)要(yao)(yao)的(de)意義。要(yao)(yao)想實(shi)現對環境的(de)感(gan)(gan)知和信號轉(zhuan)換功能(neng)，就(jiu)需要(yao)(yao)各種功能(neng)的(de)傳(chuan)感(gan)(gan)器，尤其在(zai)智(zhi)能(neng)穿(chuan)戴領(ling)域(yu)對傳(chuan)感(gan)(gan)器的(de)依賴將更(geng)加(jia)強烈，并會要(yao)(yao)求(qiu)傳(chuan)感(gan)(gan)器朝著(zhu)智(zhi)能(neng)化、微型化和多功能(neng)化方向(xiang)發展。

美(mei)芯晟最(zui)新推出的MT3502是一款同時集成(cheng)旋轉(zhuan)和按鍵檢測的高性能、超低功耗光學追蹤傳感器，集成(cheng)850nm VCSEL發射器、紅(hong)外接收(shou)陣列、高(gao)精度ADC及高(gao)速數字圖像處理模塊(kuai)。該芯片基(ji)于(yu)激光導(dao)航技術，通過激光反射獲(huo)取連續的(de)物體表面圖像并透過內置(zhi)算法確(que)定物體的(de)運動，從(cong)而能夠在不銹鋼(gang)平面上為用戶(hu)提供實時、微距、高(gao)精度、超低功耗(hao)的(de)水平移動和旋(xuan)轉(zhuan)角(jiao)度檢(jian)測(ce)，旋(xuan)轉(zhuan)角(jiao)度分辨率精確(que)至0.1°，主要應用于智能(neng)手表、智能(neng)手環、智能(neng)眼鏡等設備(bei)的表冠旋轉及按(an)壓檢測(ce)等。

• 首款同時(shi)集成旋轉檢(jian)(jian)測和按鍵(jian)檢(jian)(jian)測功能
• OLGA封裝3.5mm*3.2mm*0.65mm小尺寸，內置(zhi)850nm VCSEL
• 24*24超大pixel感(gan)應區(qu)，景深范(fan)圍大，檢測高度覆(fu)蓋0.5mm~30mm

• 分辨率高達(da)5000 CPI (STS不銹鋼平面)，表冠旋轉速度(du)支持(chi)最大(da)900RPM

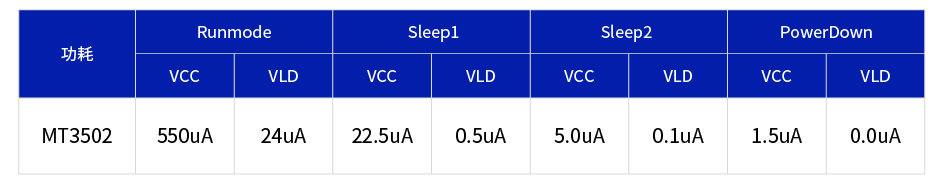

• 超(chao)低功耗(hao)設計，典(dian)型(xing)電(dian)流(liu)為工(gong)作模(mo)式550uA，睡(shui)眠(mian)模(mo)式5uA，待機模(mo)式1.5uA
• 內置OTP，支持CPI校(xiao)準(zhun)，校(xiao)準(zhun)精度0.625%
• 支(zhi)(zhi)持1MHz I2C通訊，支(zhi)(zhi)持SDA/SCL Swap功能，同一總線上雙(shuang)器(qi)件可同時使用
• 支持2-wire SPI接口
• 支持(chi)IO按鍵中斷檢測(ce)功(gong)能(neng)
• 集成VCSEL故(gu)障檢測功能

■  收發一體，高(gao)集(ji)成度(du)

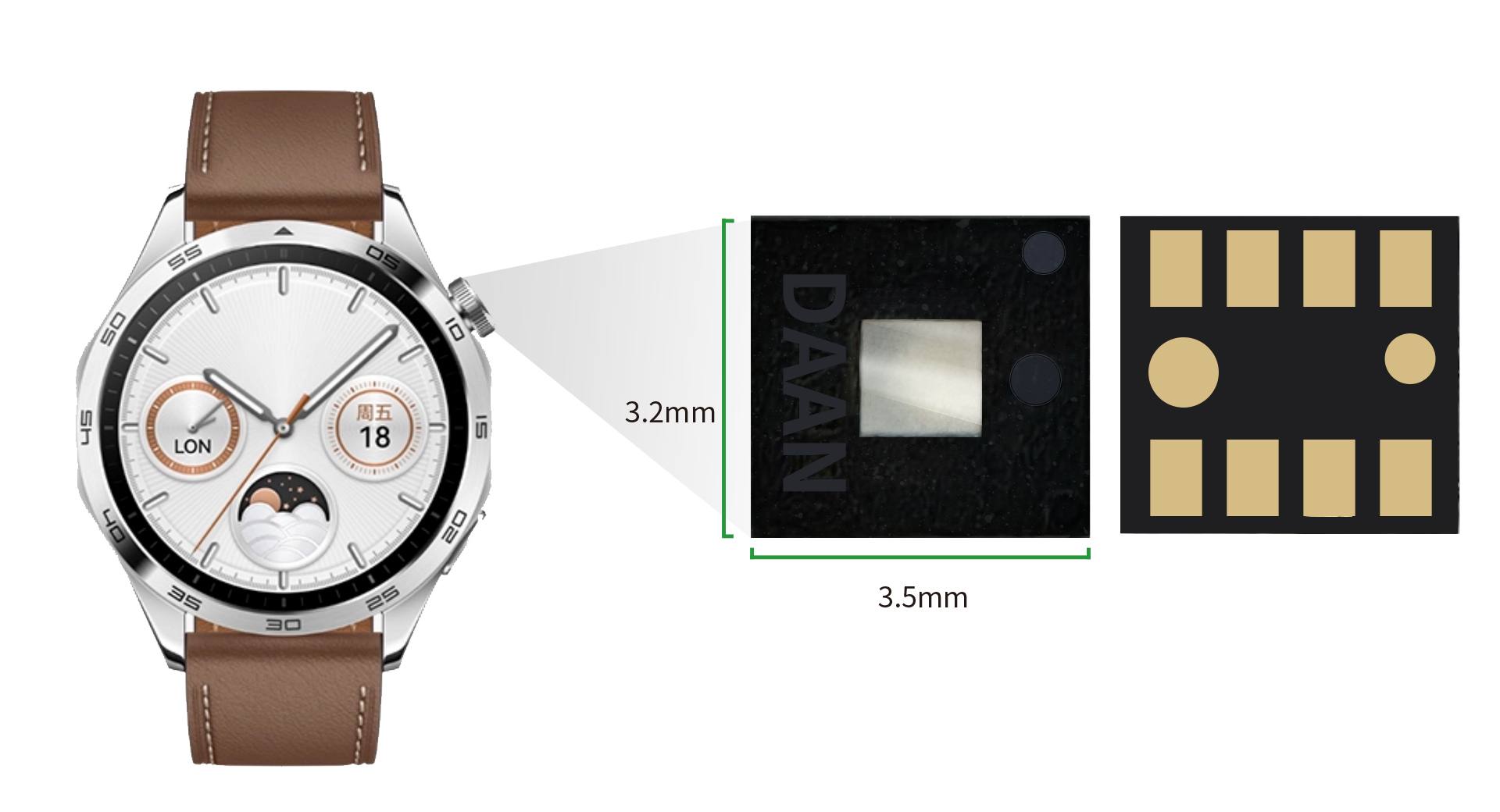

MT3502采(cai)(cai)用OLGA封裝方(fang)式(shi)，集成(cheng)850nm VCSEL激(ji)光(guang)(guang)器，采(cai)(cai)用CIS工藝，感光(guang)(guang)區(qu)域pixel點陣(zhen)高達(da)24*24，旋轉角度(du)分(fen)辨率精確(que)至0.1°，更大的感光(guang)(guang)區(qu)域能夠接收不(bu)同反射位置的信號(hao)，從而拓寬景深范圍(wei)，最小高度(du)低至0.5mm，有利于(yu)客戶模組設計小型化。

MT3502光線追蹤示意圖

■ 高精度，超低功耗

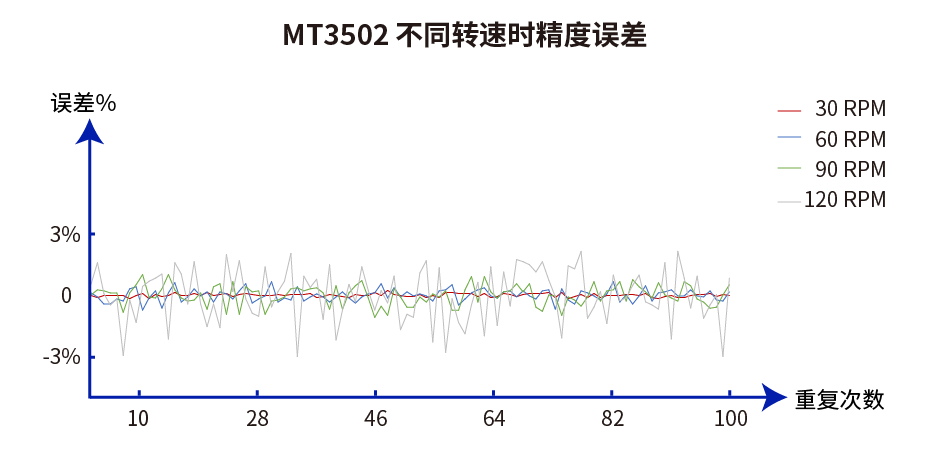

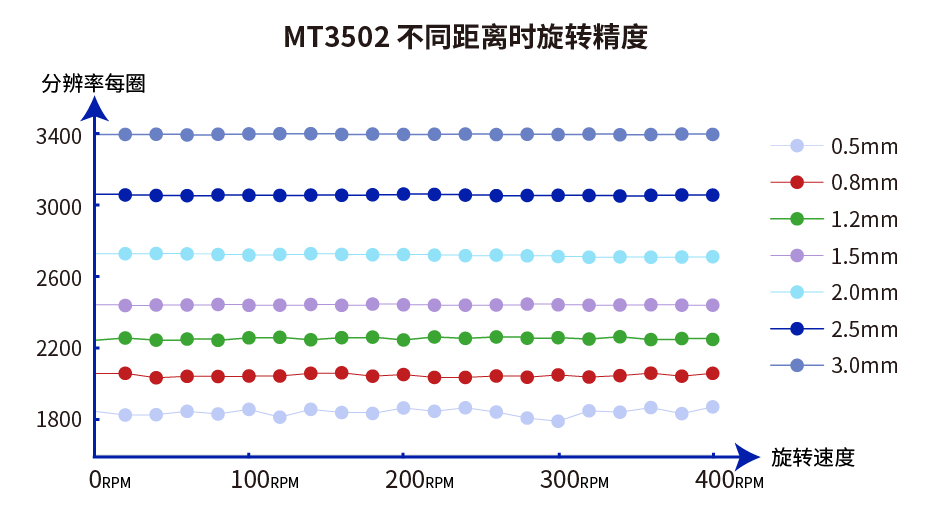

基于(yu)高密度pixel點陣(zhen)，MT3502在不銹(xiu)鋼(gang)平面上可(ke)支(zhi)持(chi)分辨率高達5000 CPI的移動檢測，在直徑1mm不銹(xiu)鋼(gang)轉軸1mm距(ju)離(li)上可(ke)支(zhi)持(chi)分辨率3200計數/圈。該芯片(pian)擁有領先的信噪(zao)(zao)比(bi)水(shui)平，內置增益自適(shi)(shi)應技術和底噪(zao)(zao)消除技術，可(ke)動態適(shi)(shi)配環境干擾，還原真實信號。

最高支(zhi)持5000fps幀(zhen)頻率，且幀(zhen)頻率可(ke)根據實(shi)際物體移動速(su)度/轉軸轉動速(su)度自(zi)適應調節，使(shi)性能和功耗動態平衡。同(tong)時，MT3502支(zhi)持多達3種(zhong)不同(tong)檔位的(de)(de)睡眠(mian)檢測模(mo)式，通過配(pei)置各檔位睡眠(mian)周期(qi)和等待(dai)時延，使(shi)運行和睡眠(mian)間的(de)(de)切換更(geng)加穩定可(ke)靠。

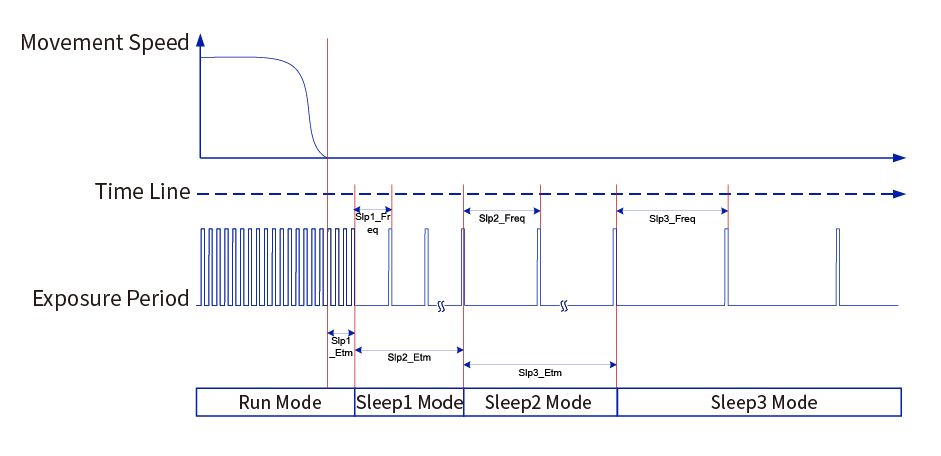

MT3502睡眠模式可靈活設置

芯片內(nei)置掉電不丟失(shi)的可編程OTP模塊(kuai)，可單(dan)獨存放產線(xian)校準的CPI參數，該參數上電自動加(jia)載，無需占(zhan)用(yong)主控存儲空間，實(shi)現(xian)自動適應不同表軸(zhou)裝(zhuang)配公(gong)差校準。

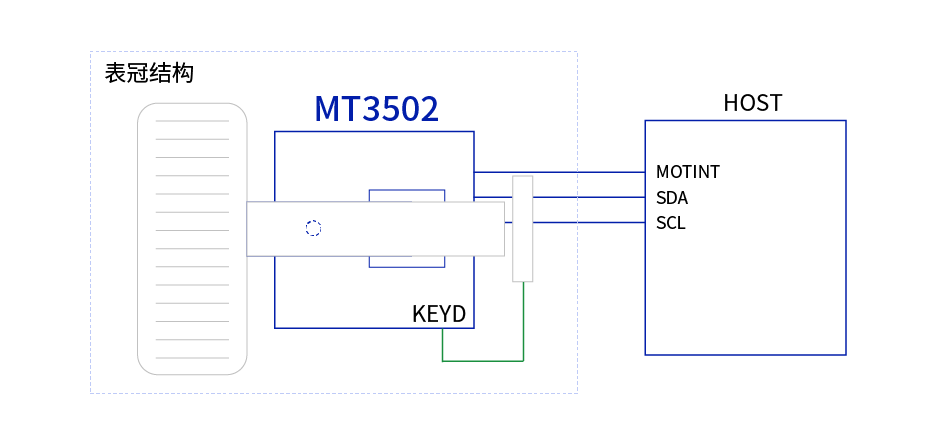

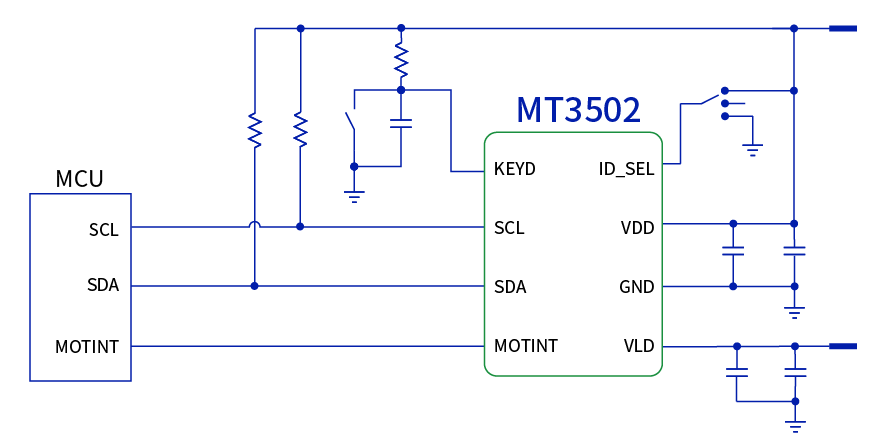

MT3502自帶(dai)獨立按(an)鍵檢(jian)測功能，作為數碼表(biao)(biao)冠(guan)(guan)應(ying)(ying)用(yong)(yong)(yong)時可支(zhi)持(chi)(chi)表(biao)(biao)冠(guan)(guan)模(mo)塊(kuai)的(de)按(an)鍵信號輸入(ru)，減少(shao)表(biao)(biao)冠(guan)(guan)模(mo)塊(kuai)與(yu)主控的(de)交互負荷(he)。同時，芯(xin)片可選(xuan)擇(ze)支(zhi)持(chi)(chi)IIC（默(mo)認）或(huo)SPI接(jie)口，靈活對(dui)接(jie)不同應(ying)(ying)用(yong)(yong)(yong)場景(jing)。其中(zhong)IIC模(mo)塊(kuai)支(zhi)持(chi)(chi)最高1MHz的(de)通訊(xun)速(su)率，可通過地址選(xuan)擇(ze)線或(huo)者Swap功能切換芯(xin)片的(de)IIC從地址，實現(xian)最多(duo)4顆MT3502同時掛(gua)載同一總線，為用(yong)(yong)(yong)戶提供更多(duo)創新型組合應(ying)(ying)用(yong)(yong)(yong)的(de)可能。

獨立(li)按鍵檢測功能(neng)示意(yi)
