今年(nian)的3月3號(hao)，MEIZU魅(mei)族(zu)在珠海(hai)大劇院舉行魅(mei)族(zu)18系列5G雙(shuang)旗艦發(fa)布會，發(fa)布魅(mei)族(zu)18 Pro、魅(mei)族(zu)18兩款旗艦手(shou)機。其中魅(mei)族(zu)18 Pro支持40W有線和(he)無線快充(chong)，此外(wai)還為其設計了一款立式無線超充(chong)WP03。

這款無(wu)(wu)線充(chong)電(dian)器內置小(xiao)風扇，可在無(wu)(wu)線充(chong)電(dian)過程中進(jin)行(xing)主動(dong)散熱。此(ci)外立式(shi)機身設(she)(she)計讓其減少了(le)桌面占(zhan)地(di)空間并可以(yi)作為手機支架使用(yong)(yong)，40W無(wu)(wu)線充(chong)電(dian)功(gong)率(lv)也讓使用(yong)(yong)體(ti)驗更上一層樓，很快就能讓手機滿(man)血復(fu)活。下面充(chong)電(dian)頭網就對這款產品進(jin)行(xing)詳(xiang)細拆解(jie)，看看內部設(she)(she)計用(yong)(yong)料如何。

此前充(chong)(chong)電(dian)(dian)頭網(wang)還拆解(jie)過魅(mei)族(zu)17 Pro手機(ji)內(nei)置無線充(chong)(chong)、魅(mei)族(zu)27W無線充(chong)(chong)電(dian)(dian)器(qi)、魅(mei)族(zu)Pro7 Plus原裝(zhuang)充(chong)(chong)電(dian)(dian)器(qi)、魅(mei)族(zu)無線充(chong)(chong)電(dian)(dian)器(qi)WP01、魅(mei)族(zu)E3 20W Super mCharge充(chong)(chong)電(dian)(dian)器(qi)等(deng)產品，大家(jia)也可以點擊藍色字體查看拆解(jie)詳(xiang)情(qing)

一、魅族40W無線充外觀

包裝盒為白色，設(she)計也比較簡潔，正面印有MEIZU品牌、無線充外觀和名(ming)稱(cheng)。

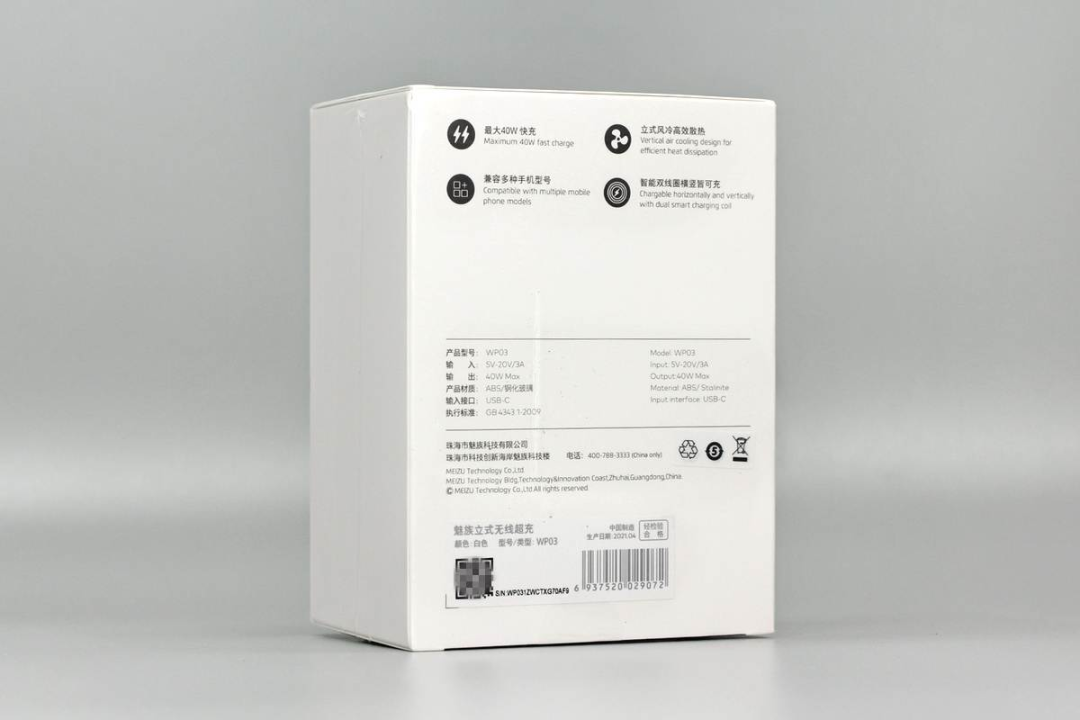

背面印有(you)產品四大特性標識(shi)以及描述、參數(shu)、魅族(zu)科技的基本(ben)信息等(deng)。

打開包裝，無線充外套防塵袋。

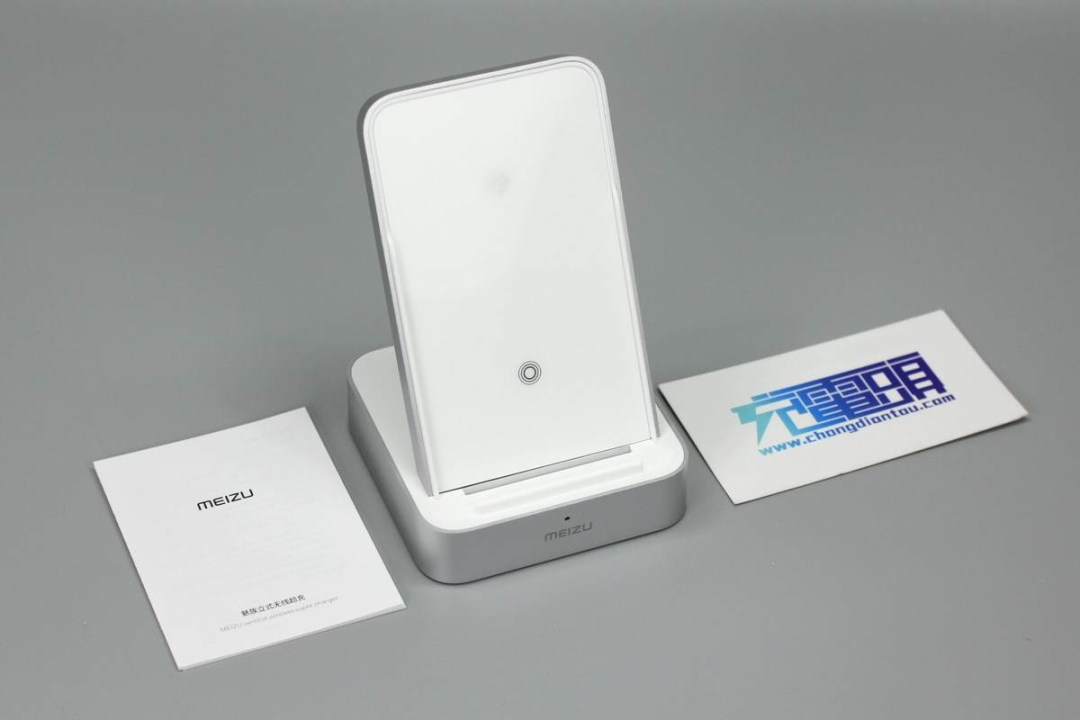

包裝內含無線充電器和一份使用說明書。

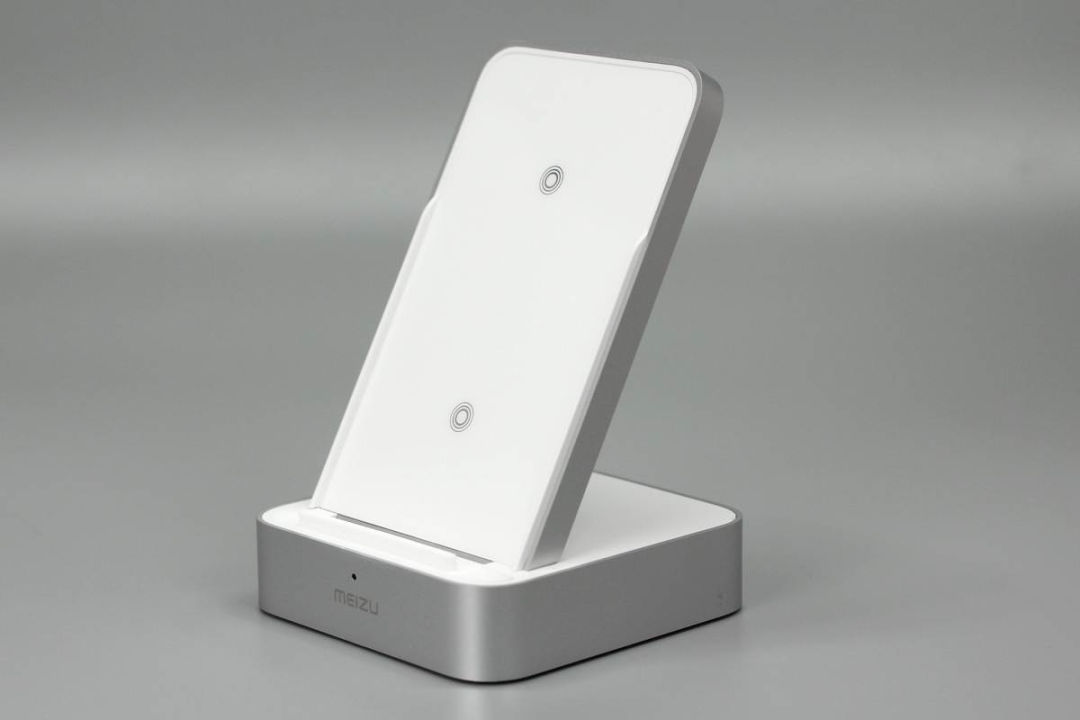

魅族這款無線(xian)充(chong)由底座和手機支撐板(ban)兩部分(fen)組成，支撐板(ban)正(zheng)面是ABS材質鋼化(hua)玻璃(li)，十分(fen)光滑，支撐板(ban)和底座側(ce)身均噴(pen)砂銀(yin)灰色涂(tu)料進(jin)行裝飾。

支撐板正面有兩個旋渦圖案，表示無線充區域，手機橫豎都能進行無線充電。

兩側設有凸起小板。

手機放上去會和支撐板間形成風道。

底部吹風口通過風道將無線充電過程中產生的熱量帶走，此外底部還設有擋板，防止手機滑落。

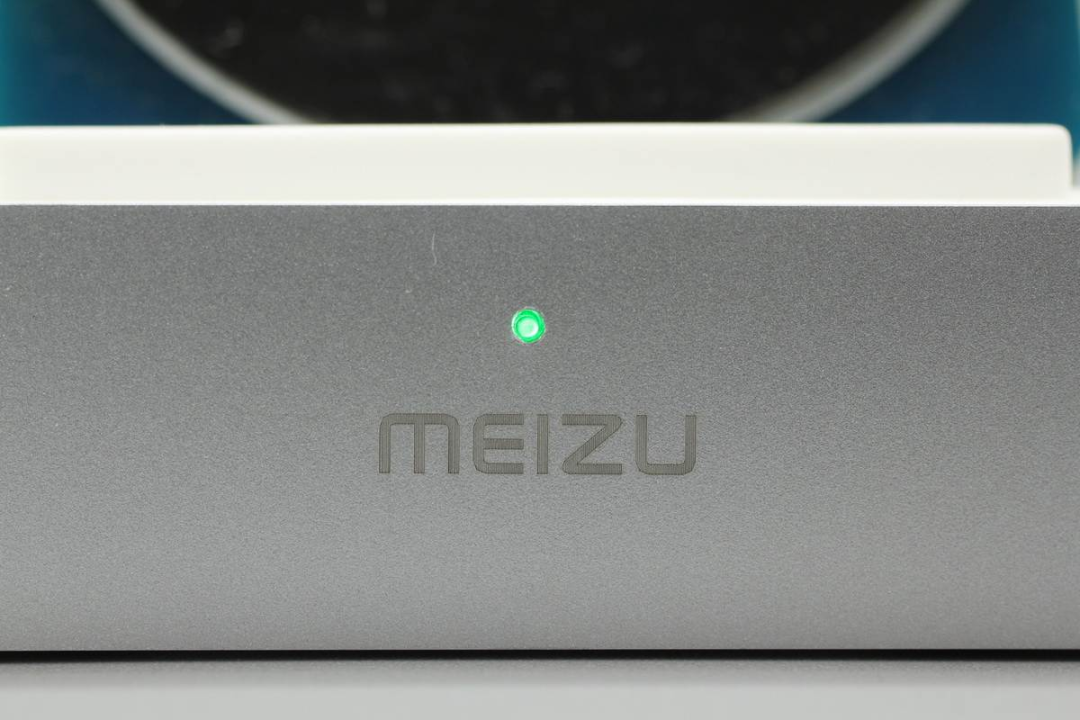

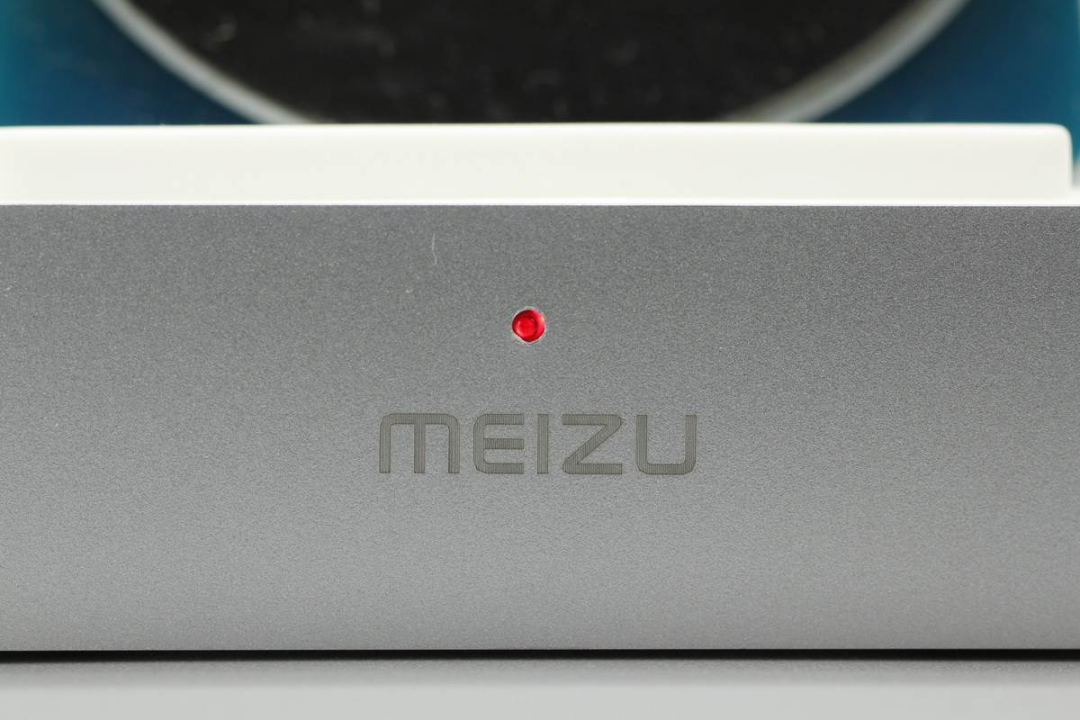

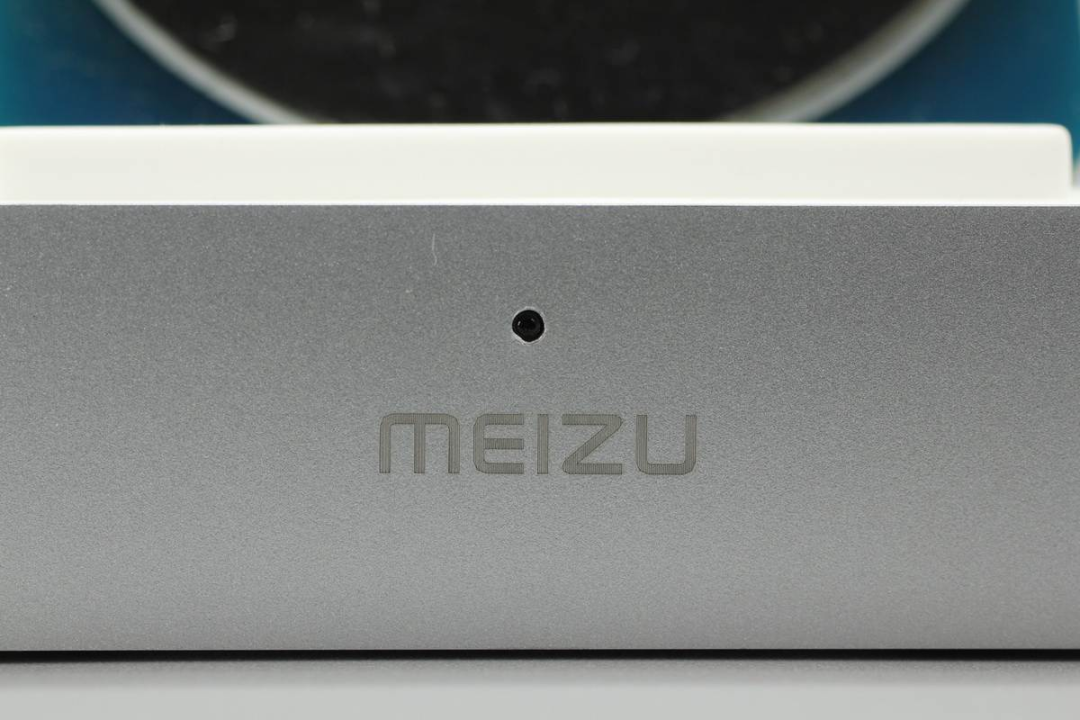

底座前端印有MEIZU品牌，并設有一顆LED充電指示燈。

無線充支持異物檢測，指示燈亮紅燈提示。

正常進行無線充電，指示燈亮綠光。

支撐板背面印有無線充參數信息。

型號：WP03

輸入：5-20V3A Max

輸出：40W

珠海市魅族(zu)科技有(you)限(xian)公司

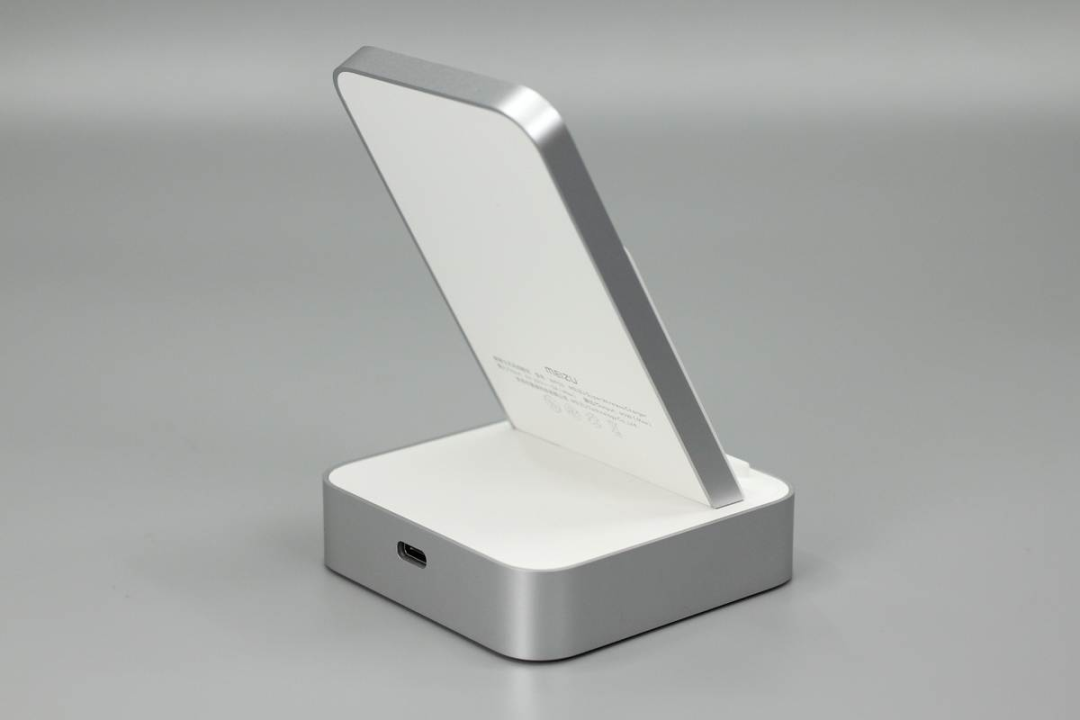

底座背面設有USB-C輸入接口。

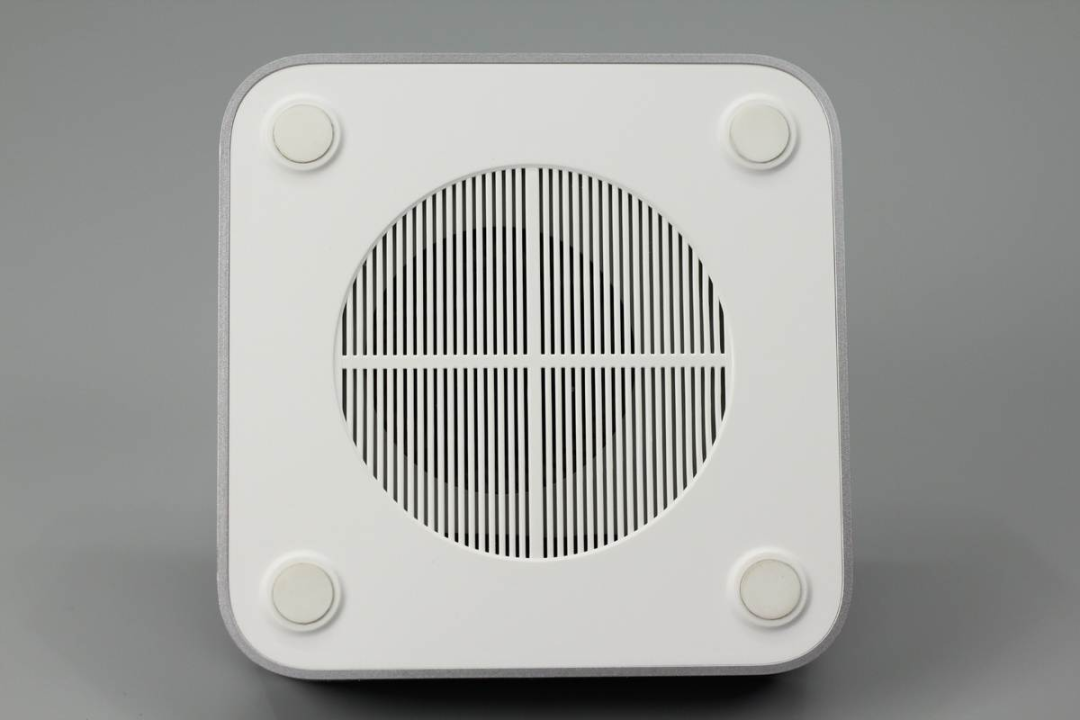

底部四端有防滑膠墊，中心設有進氣窗口。

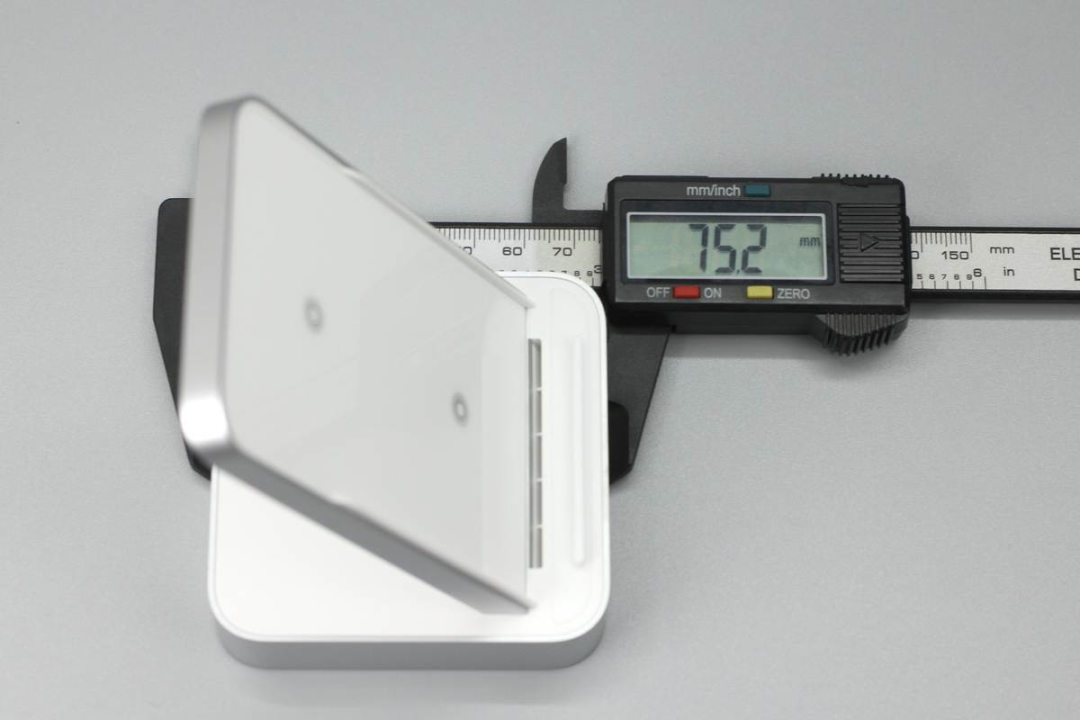

使用游標卡尺測得無線充底座長度為75.2mm。

寬度為75.3mm。

無線充凈重約為161g。

二、魅族(zu)40W無線充拆解

撕掉防滑墊，里面隱藏有封裝螺絲。

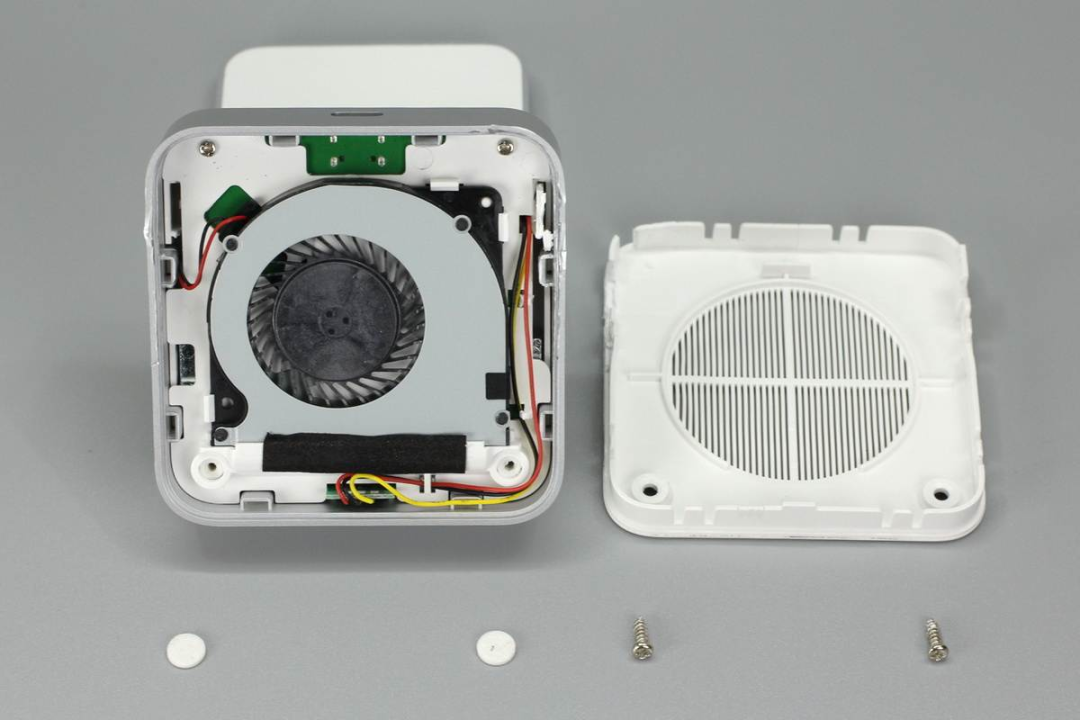

拆掉兩顆螺絲即可將底部外殼打開，風扇使用卡扣進行固定，并且風扇和PCB板間有一塊白色塑料板進行隔離。

隔離塑料板以及PCB板也是使用兩顆螺絲進行固定，PCB板背面沒有設元器件，兩側的兩顆電容處鏤空處理。

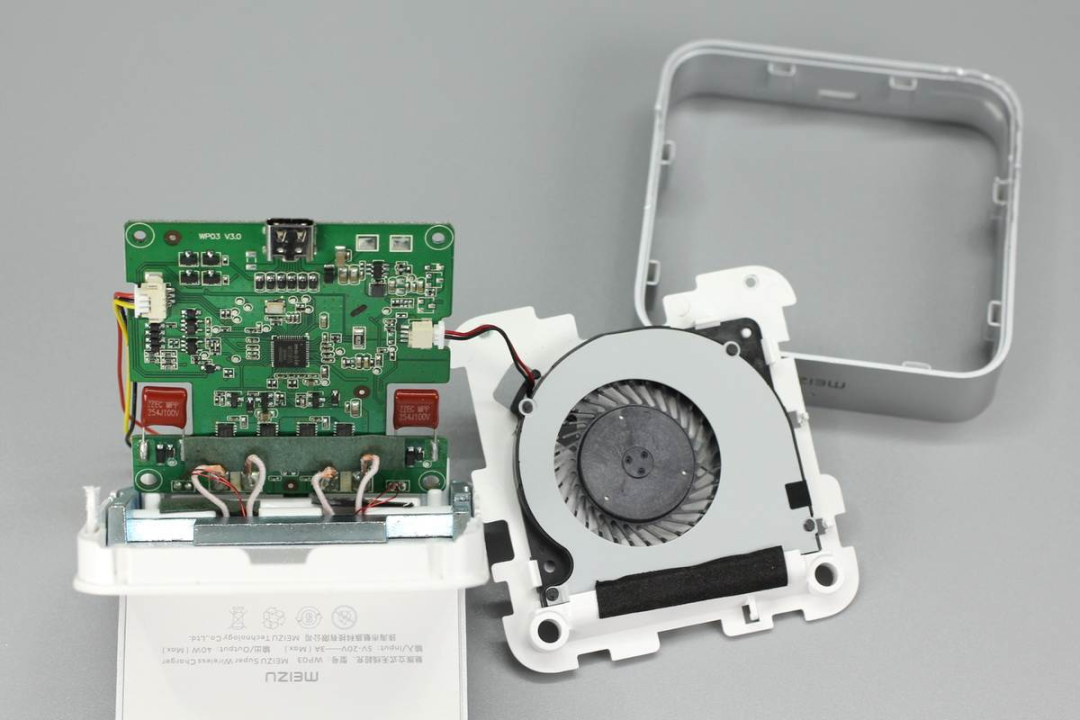

風扇、LED指示燈小板和PCB板均通過插接件組裝連接。

LED燈小板上設有兩顆指示燈，分別用于異物檢測和充電提示。

無線充電線圈焊接處墊有一塊青稞絕緣紙。

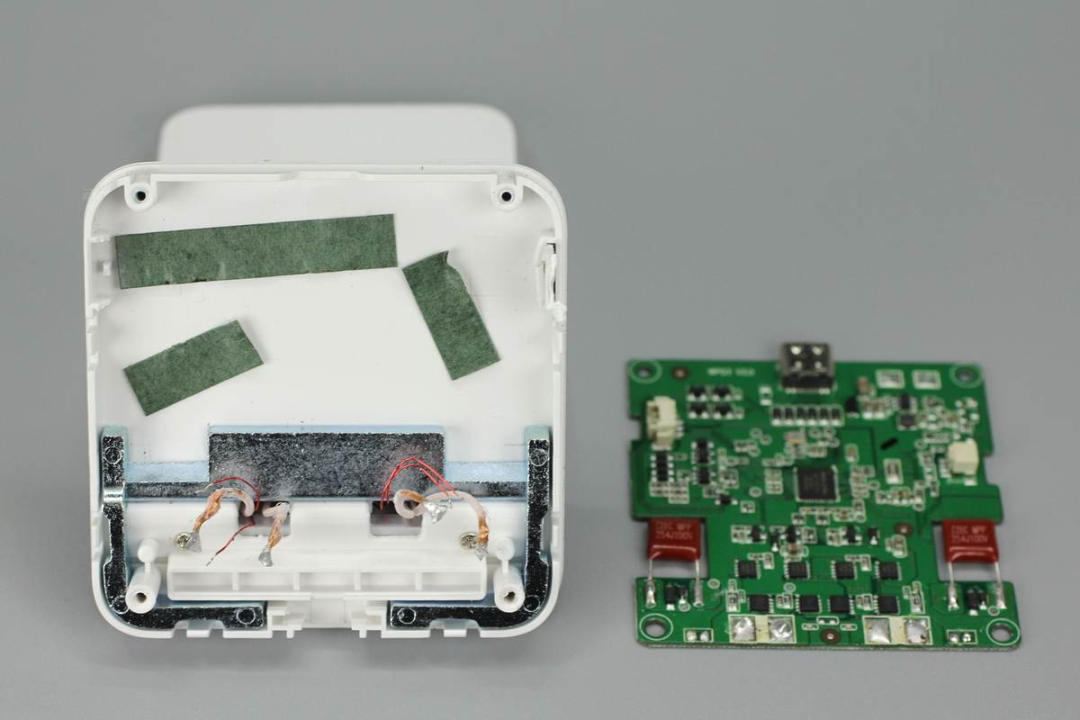

將PCB板拆下，手機支撐板和底座外殼通過螺絲連接固定。

PCB板正面一覽，中心設有一顆無線充電主控芯片，末端有8顆MOS管。

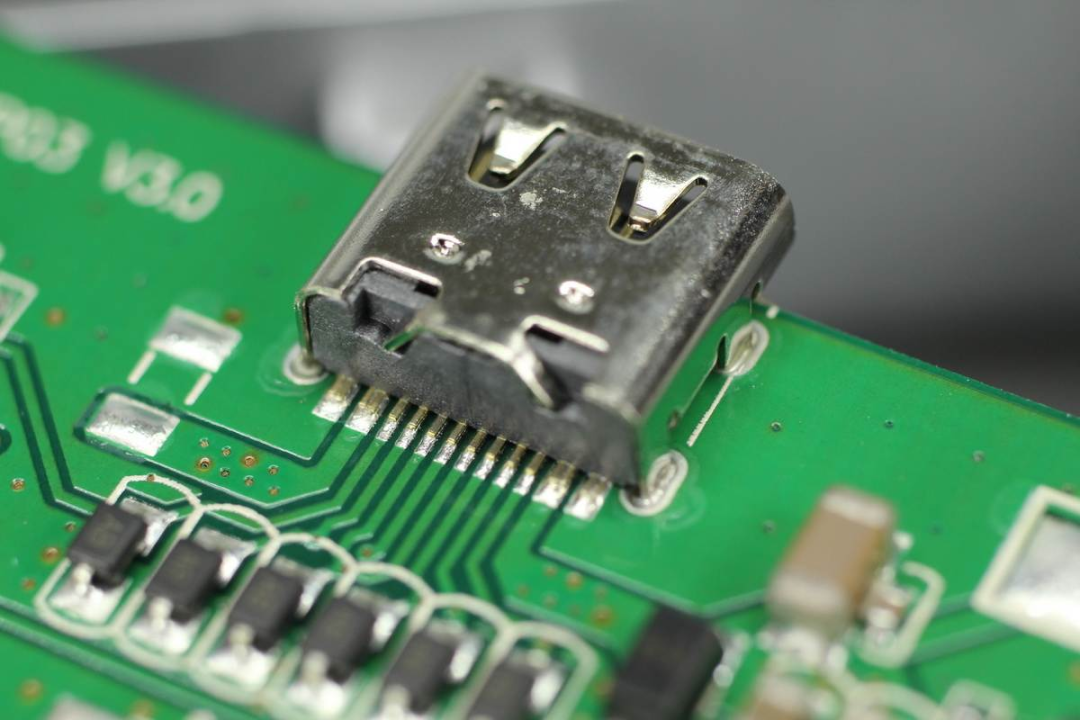

USB-C母座特寫。

絲印AB的TVS，用于數據端口過壓保護。

矽力杰 SY8201 同步整流降壓轉換器，將輸入降壓為無線充內部元件供電，輸出電流1A，輸入耐壓27V。左邊是對應的降壓電感。

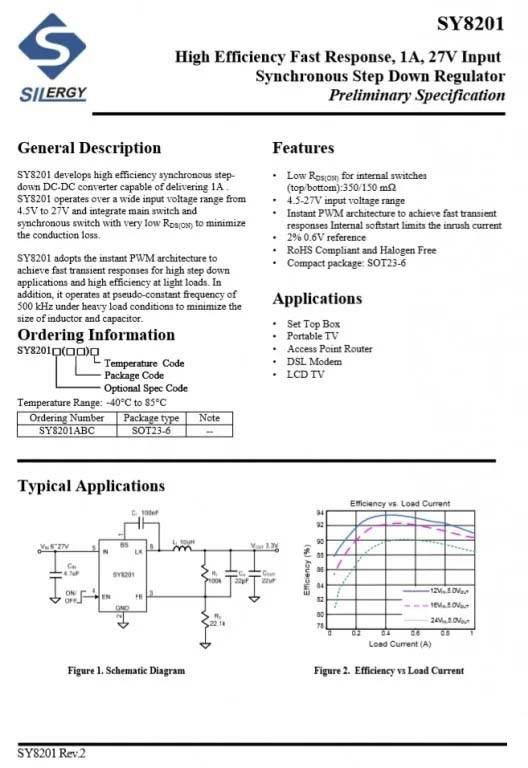

矽力杰 SY8201 詳細資料。

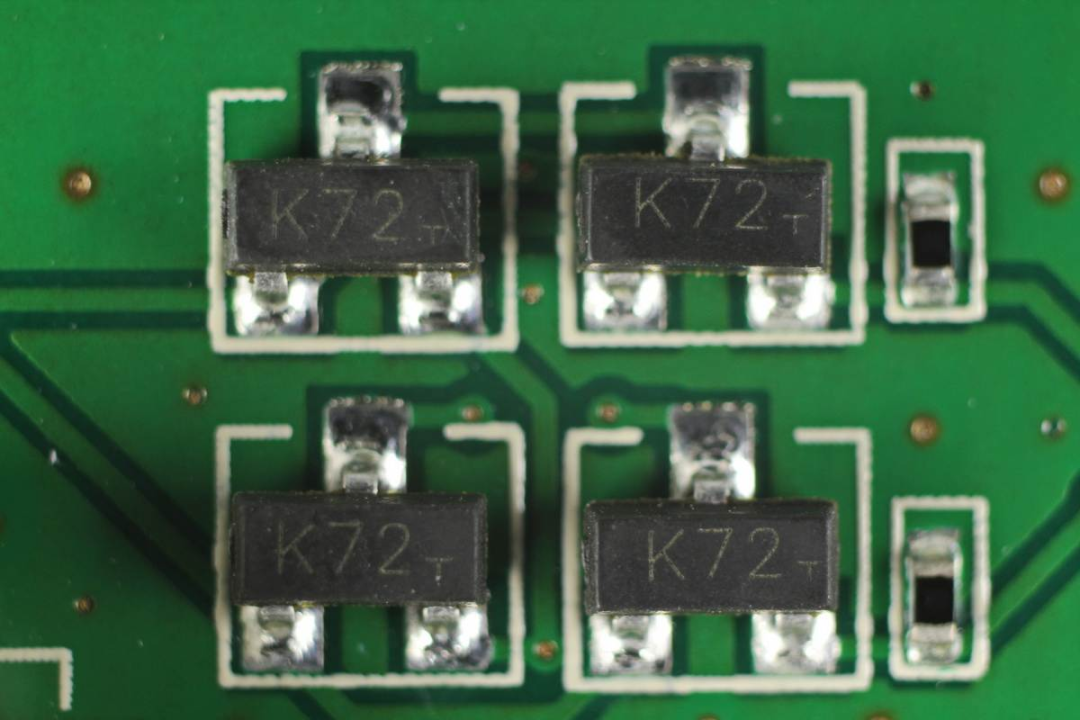

2N7002，信號MOS管。

1N4148 二極管。

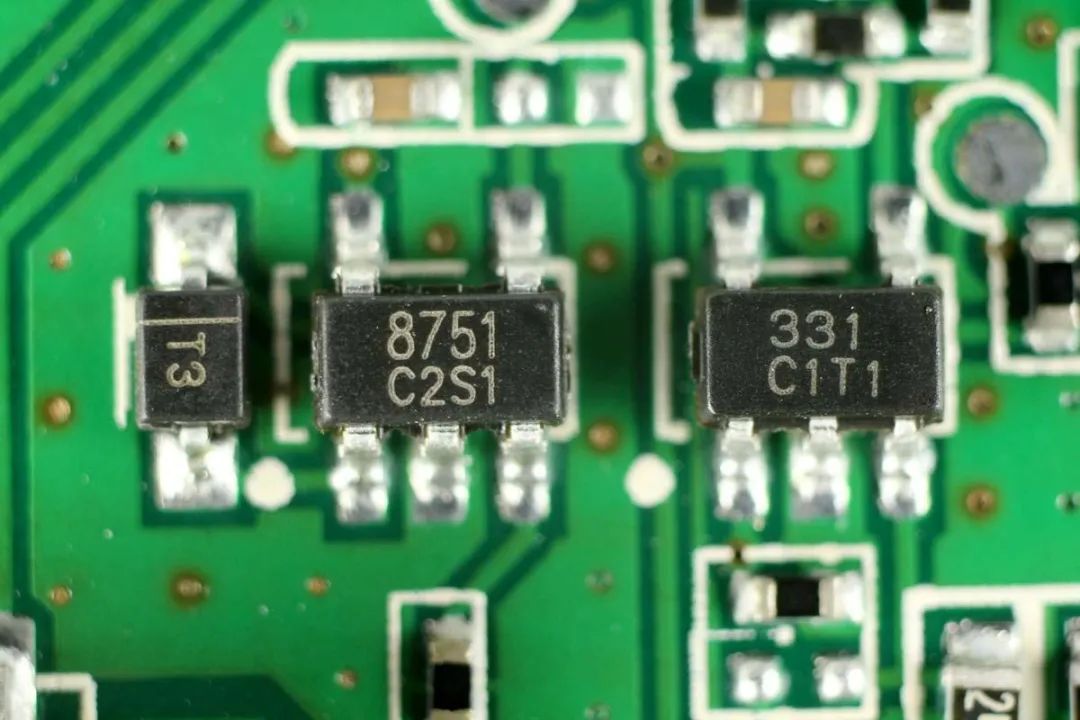

潤石 RS8751 單運放，用于信號處理。

潤石 RS8751 詳細資料。

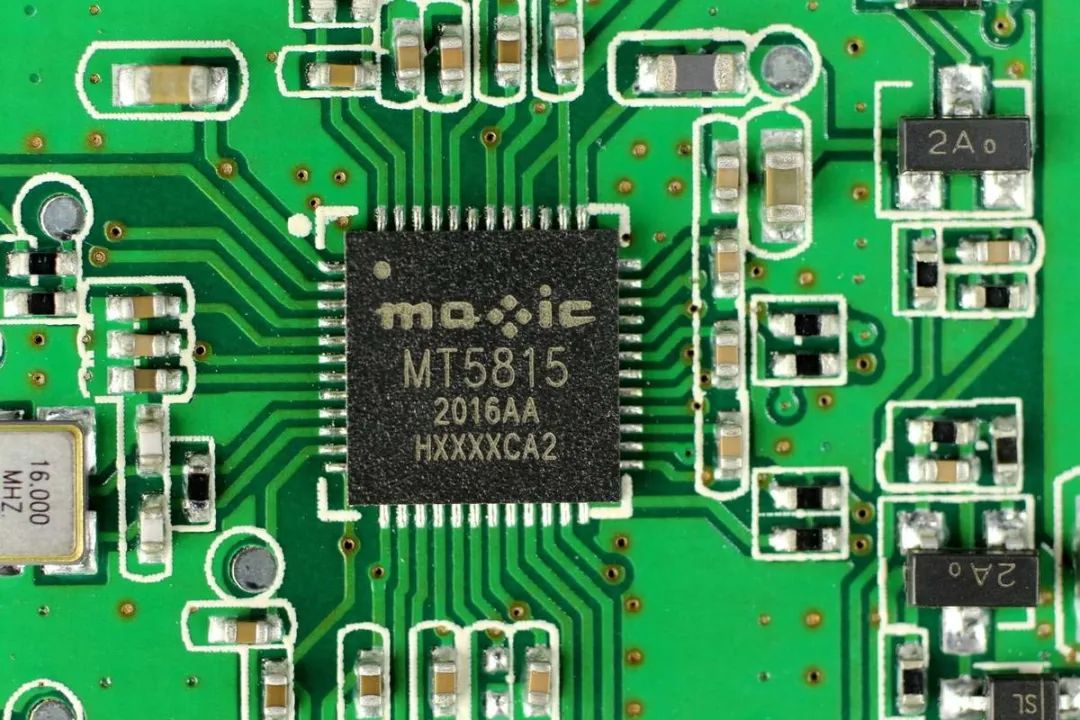

無線充電(dian)主控芯片(pian)采用美芯晟MT5815。這是一款帶有USB-PD協議、高度(du)集成的(de)符合Qi標準(zhun)的(de)無(wu)線充電發(fa)射芯片，支(zhi)持高達50W的(de)輸出功率(lv)，向下(xia)兼容(rong)不受限。

MT5815集(ji)成ARM M0 處理(li)器，擁有卓(zhuo)越的高效率和緊湊(cou)設(she)計(ji)，適用(yong)于各種低成本、低功耗應用(yong)，可廣泛應用(yong)于為5G智(zhi)能(neng)終端、智(zhi)能(neng)可穿(chuan)戴設(she)備、智(zhi)能(neng)家居、物聯網、智(zhi)能(neng)家電進(jin)行(xing)無線充(chong)電的設(she)備。。

美芯晟MT5815資料信息。

充電頭網拆解(jie)了解(jie)到，和也采用(yong)了美芯晟MT5815無線充電主控芯片。

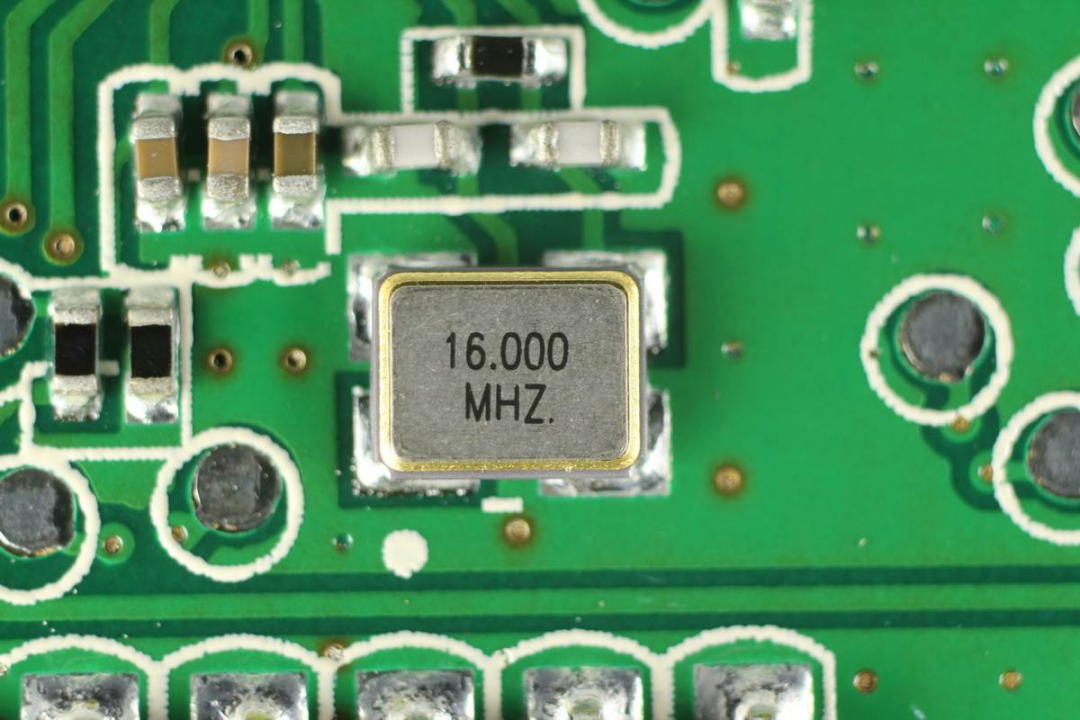

16.000MHz無源晶振，為無線充電主控芯片提供時鐘。

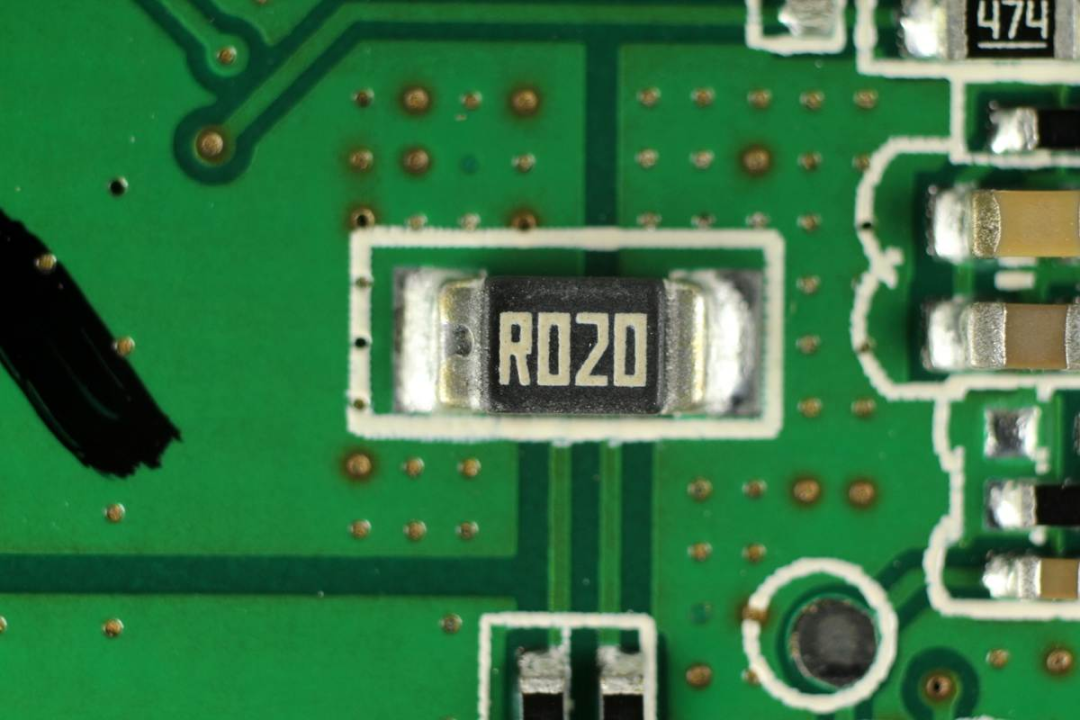

20mΩ電流取樣電阻，用于無線充電流檢測。

四顆方舟AKF30N10S增強型MOS管，NMOS，耐壓30V，PDFN3333封裝，用于無線充電線圈驅動。

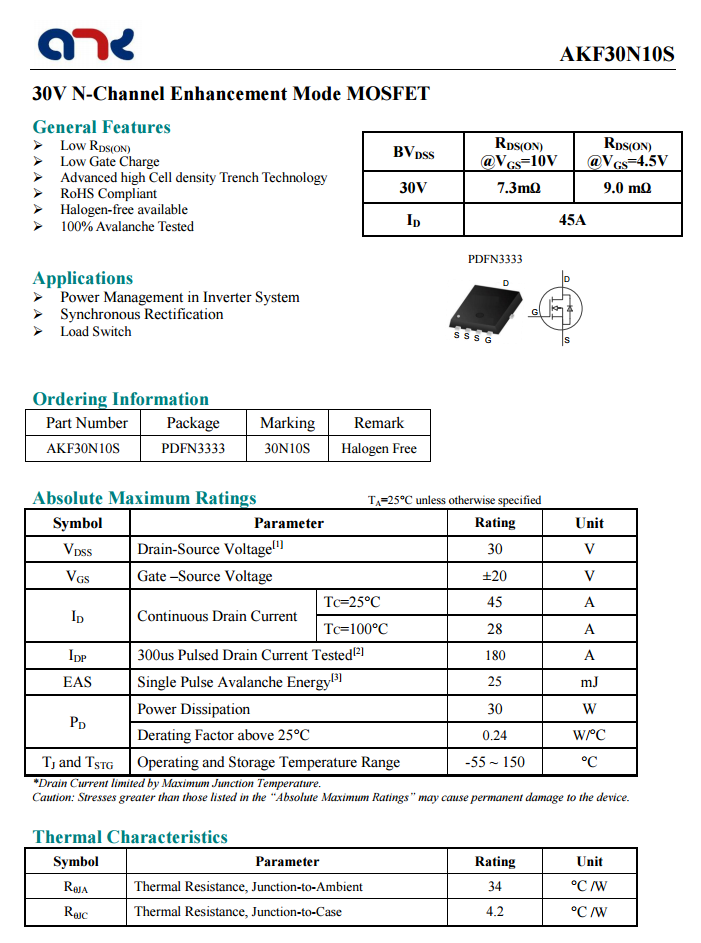

方舟AKF30N10S資料信息。

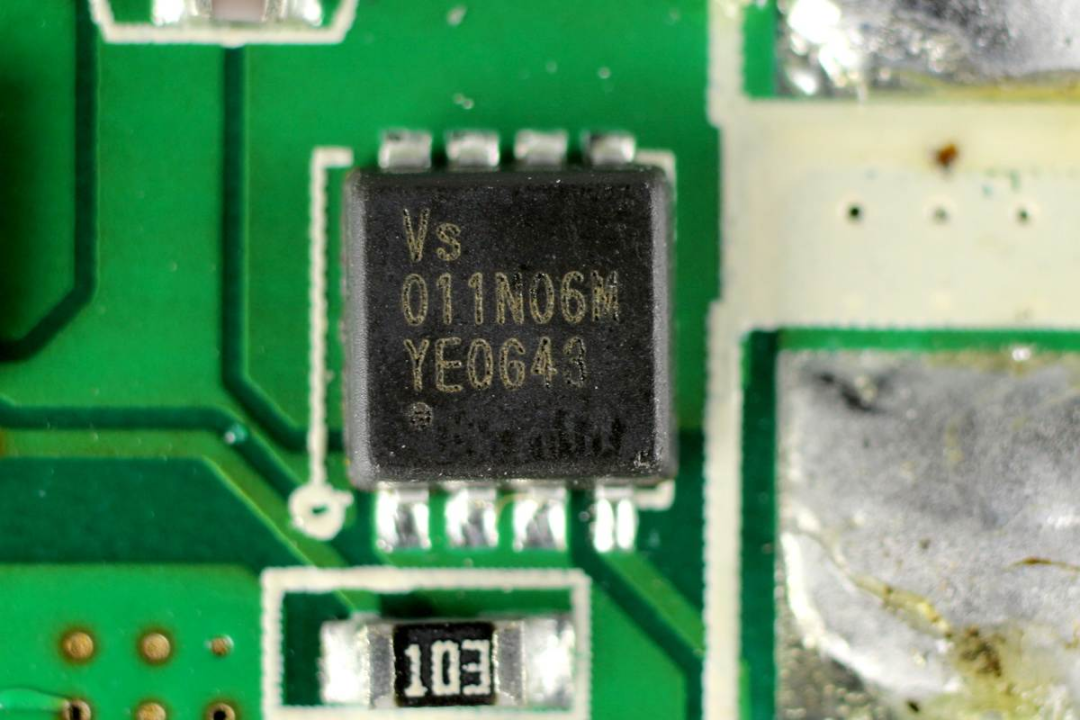

四顆威兆VSE011N06MS，NMOS管，耐壓60V，用于無線充電線圈切換。

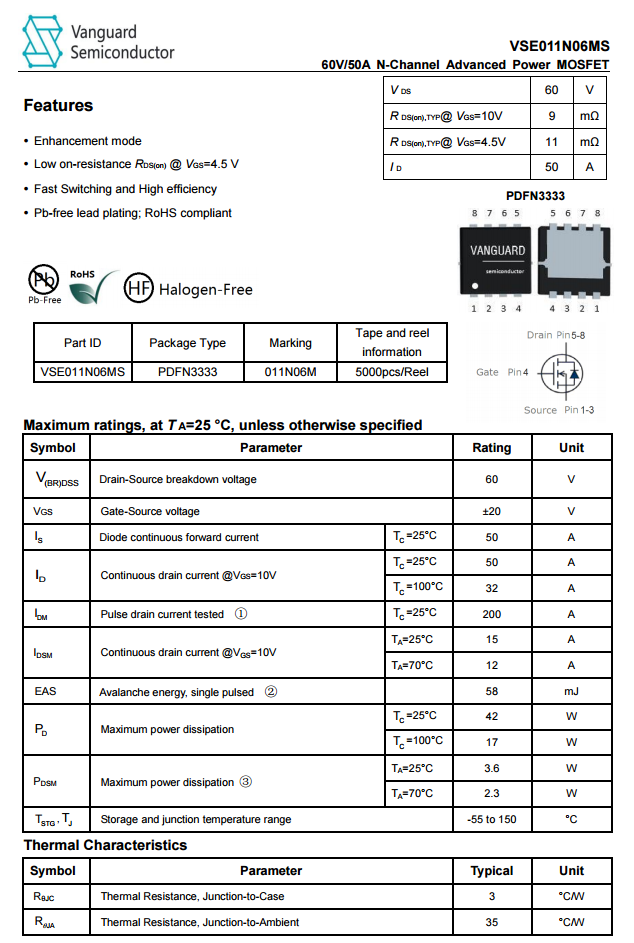

威兆VSE011N06MS 詳細資料。

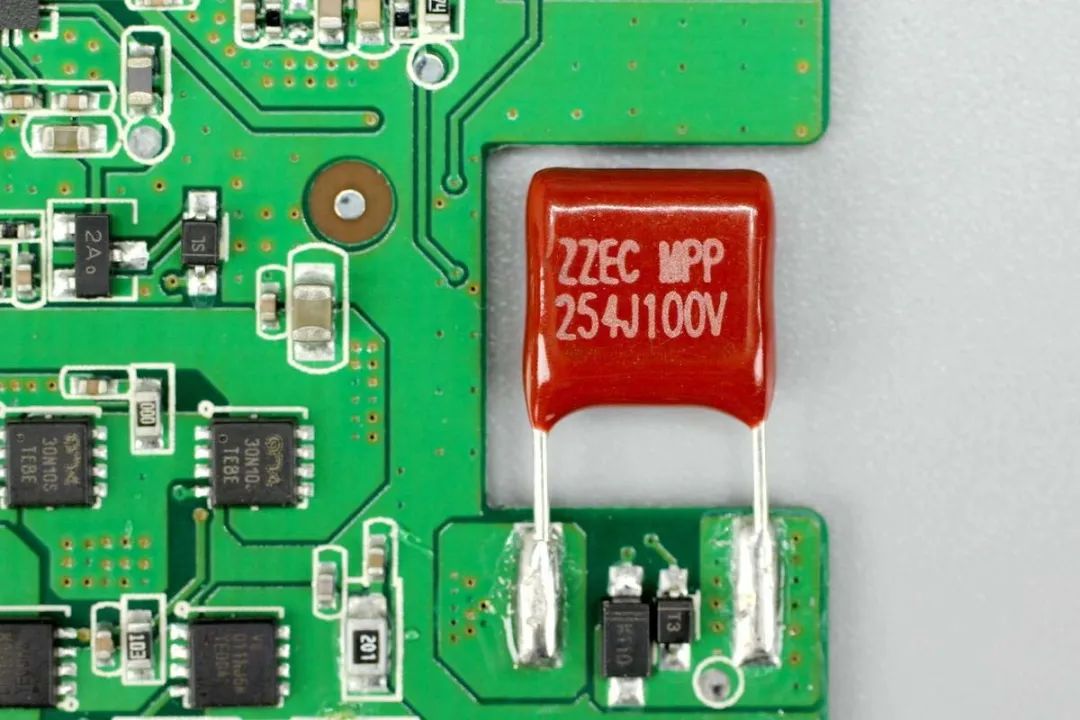

ZZEC科雅無線充專用諧振電容，規格為0.25μF 100V。

另一顆特寫，規格相同。

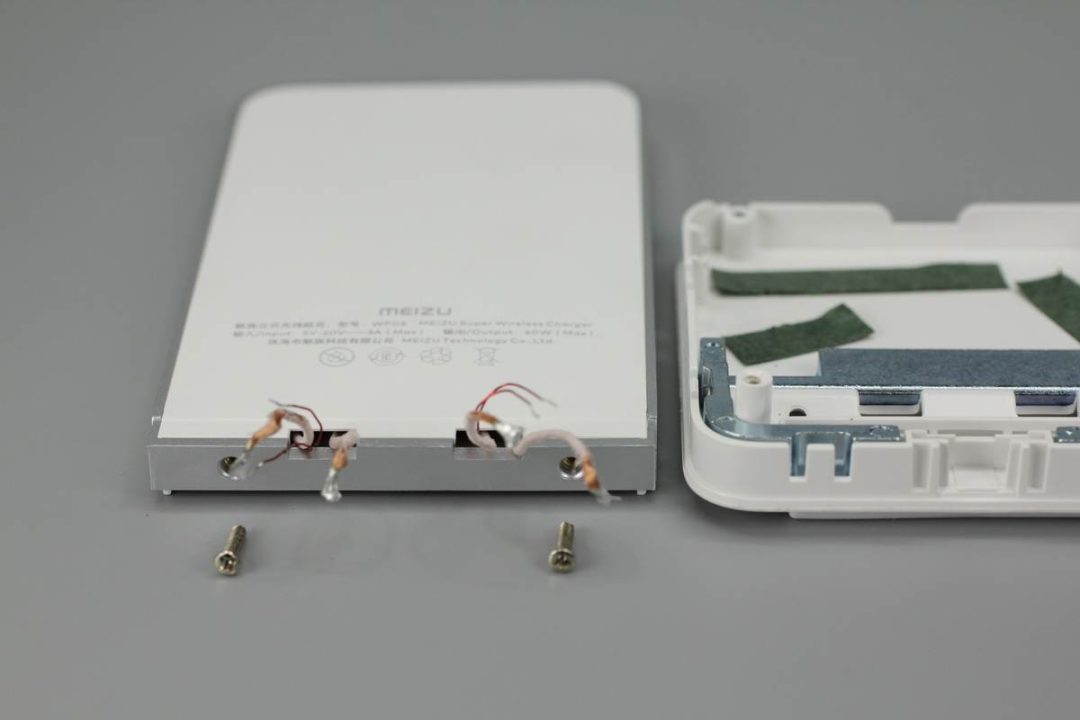

拆掉螺絲即可將手機支撐板分離。

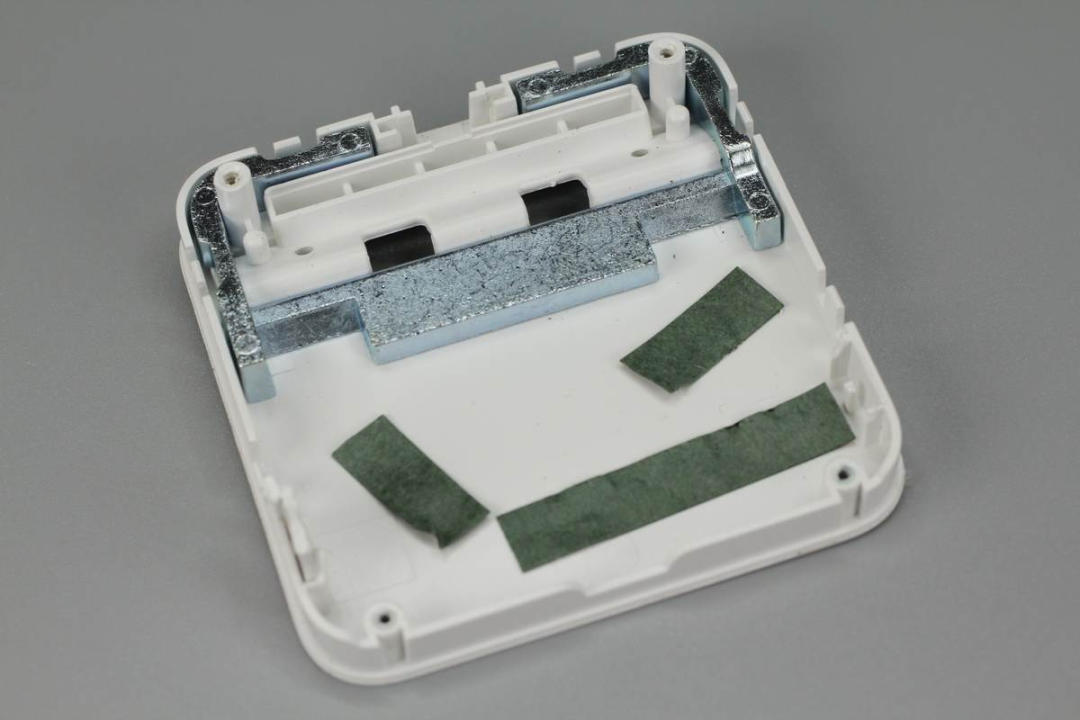

底座外殼上固定有鐵塊配置，此外貼有三條青稞絕緣紙。

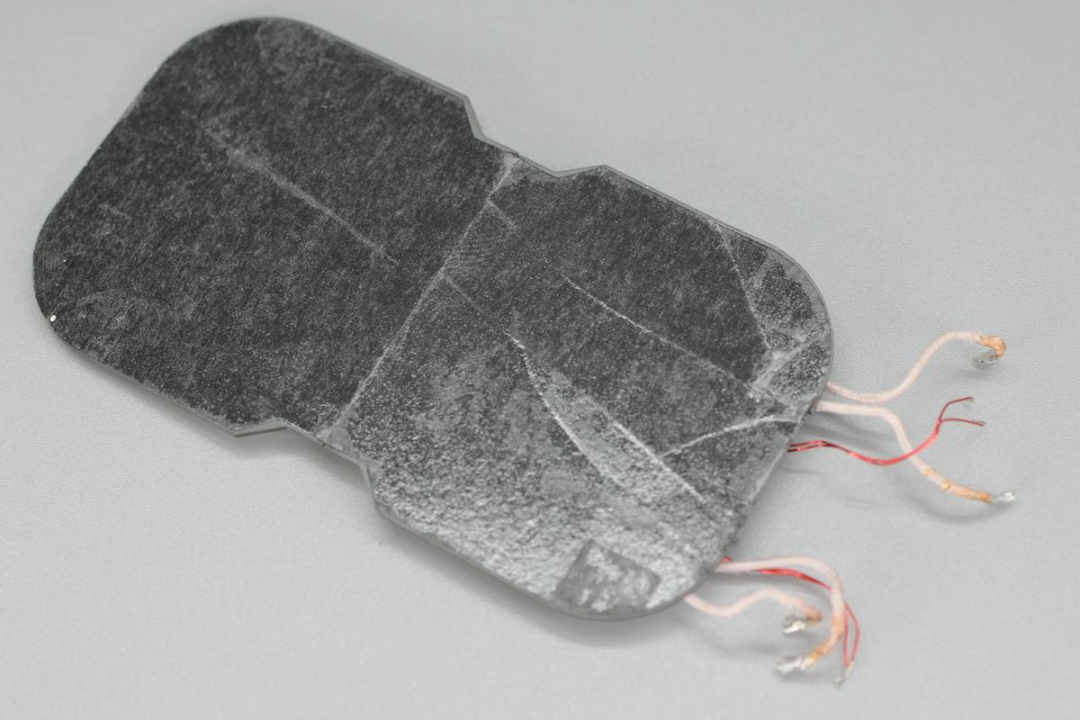

支撐板內置雙無線充電線圈，并都配有熱敏電阻進行溫度監控。

導磁片內部貼有雙面膠，幫助固定。

熱敏電阻特寫。

全部拆解完畢，來張全家福。

充電頭網(wang)拆(chai)解總(zong)結

魅(mei)族這款(kuan)立式無(wu)線(xian)(xian)超充(chong)(chong)(chong)WP03灰白設計，風(feng)格十分簡約。相較上(shang)一代WP02，無(wu)論是(shi)(shi)造(zao)型(xing)還是(shi)(shi)功(gong)率都有很(hen)大(da)的變化(hua)。首先(xian)立式底座機身(shen)讓魅(mei)族18 Pro可以實現(xian)邊充(chong)(chong)(chong)邊接(jie)收消息或(huo)刷劇(ju)等(deng)活(huo)動，40W無(wu)線(xian)(xian)充(chong)(chong)(chong)電(dian)功(gong)率比肩有線(xian)(xian)充(chong)(chong)(chong)電(dian)，內置(zhi)小風(feng)扇(shan)主動散熱(re)讓整個無(wu)線(xian)(xian)充(chong)(chong)(chong)電(dian)過程溫度保持一個較低水平。綜合下來，這一新款(kuan)無(wu)線(xian)(xian)充(chong)(chong)(chong)無(wu)論是(shi)(shi)快充(chong)(chong)(chong)體(ti)驗(yan)還是(shi)(shi)使用體(ti)驗(yan)都有了很(hen)大(da)的提升。

充電頭網通(tong)過拆解了解到(dao)，整個無(wu)線(xian)充內外主(zhu)要都是采用(yong)螺(luo)絲進行(xing)封裝固(gu)定(ding)，部分機身殼卡扣封裝，因(yin)此可以做到(dao)無(wu)損拆解。小風(feng)扇和PCB板間有塑料(liao)板隔(ge)離(li)，同時(shi)小風(feng)扇也是固(gu)定(ding)在隔(ge)離(li)板上。采用(yong)矽力杰SY8201降壓為(wei)無(wu)線(xian)充電主(zhu)控和散熱(re)風(feng)扇供電，功(gong)率級供電直接(jie)由外部適(shi)配(pei)器提供，并由美芯晟MT5815主(zhu)控芯片(pian)控制方舟(zhou)MOS管(guan)進行(xing)線(xian)圈(quan)驅動輸出，采用(yong)威兆MOS管(guan)實(shi)現雙(shuang)線(xian)圈(quan)自由切(qie)換。
