產品推介丨MT765X-無頻閃線性PWM智能調光解決方案

  • 發布日期2021-01-15

  • 瀏覽量5862次

借助新基建和物聯網(wang)IoT的東風，智(zhi)能(neng)產業迎來(lai)了(le)很好的發展方向(xiang)，智(zhi)能(neng)照(zhao)明正式開啟加速騰飛(fei)模式。

據前(qian)瞻產業研究(jiu)院(yuan)《智(zhi)能(neng)照明(ming)行(xing)業分析報告》數據顯示，2022年中國智(zhi)能(neng)照明(ming)行(xing)業市場(chang)規(gui)模約為431億元，年增長率在23%左右，市場(chang)前(qian)景可期。但相比傳(chuan)統照明(ming)燈具(ju)，智(zhi)能(neng)照明(ming)產品(pin)價格(ge)普遍偏高，這嚴重影響了智(zhi)能(neng)照明(ming)產品(pin)的市場(chang)接受程(cheng)度和市場(chang)滲(shen)透率。

美(mei)芯晟(sheng)科(ke)技從市場出發(fa)，研(yan)發(fa)出新一代低成本高性能(neng)無頻閃線性PWM智(zhi)能(neng)調光(guang)方(fang)案(an)—MT7651L/H和MT7652L/H。同時針對歐(ou)盟(meng)2021年9月1日(ri)開始執(zhi)行(xing)的ERP能(neng)效新標準，美(mei)芯晟(sheng)也率先推出滿足(zu)歐(ou)盟(meng)新標準線性PWM智(zhi)能(neng)調光(guang)產品—MT7656H和MT7658H。

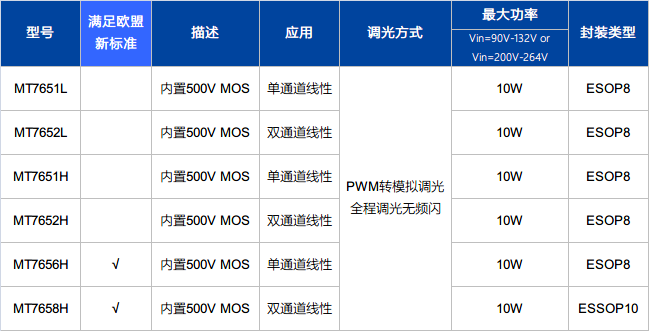

 產品選型表




 產品優勢


超低待機

單通道：<5mW@120Vac，<10mW@230Vac

雙通(tong)道(dao)：<10mW@120Vac，<20mW@230Vac


調光深度低至 1% 以下，支持0.1%調光分辨率

支持1%-100% PWM信號調光，全程無頻閃

支持10KHz以下PWM頻率調光

恒流精度高 (100% Duty，<±3%)

低端恒流精度高 (3% Duty，<±5%）

浪涌 >750V @無保險絲

MT7656H和MT7658H：PF>0.7，無頻閃，滿足歐盟新標準THD要求

BOM數量少(shao)，優(you)異的EMI性能




 典型方案



a、典(dian)型方案一


MT7651L-8.5W 方(fang)案參(can)數

輸入電(dian)壓：108Vac-132Vac

輸入功率：8.5W

輸出電壓：128V

輸出電流：50mA

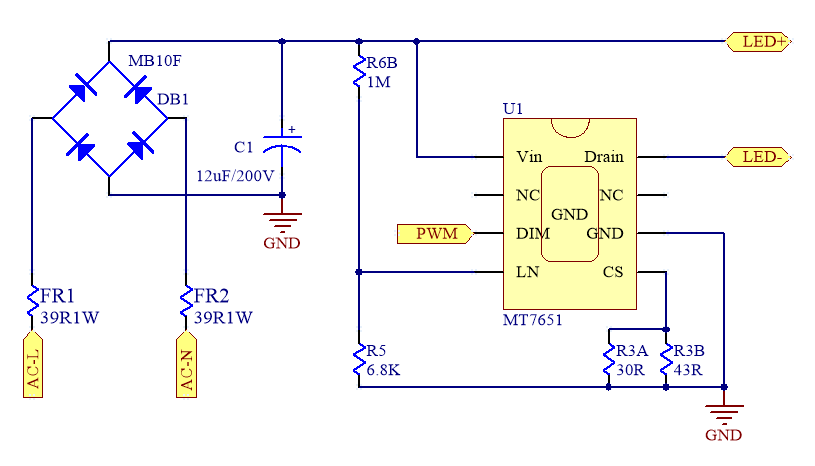

原理圖

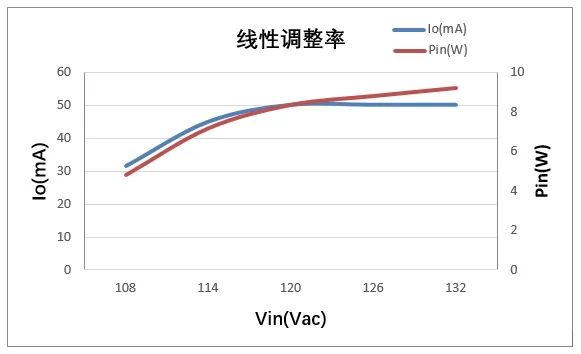

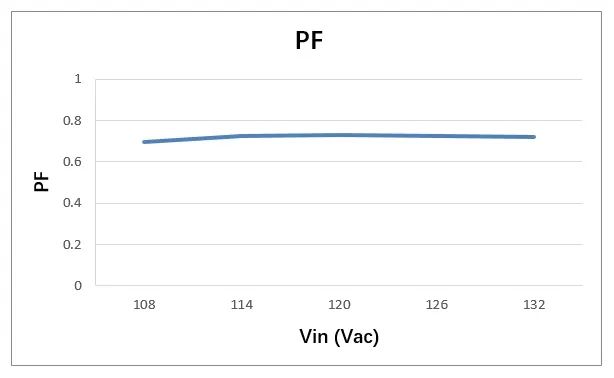

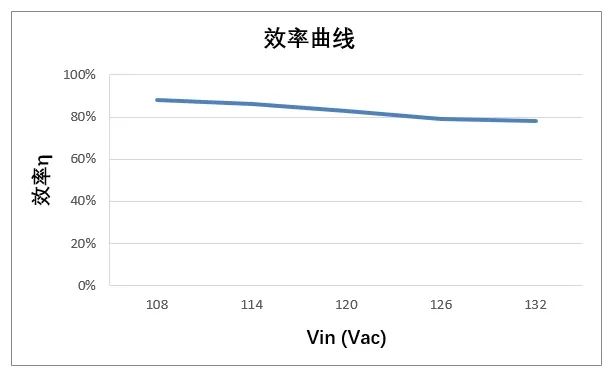

性能參數

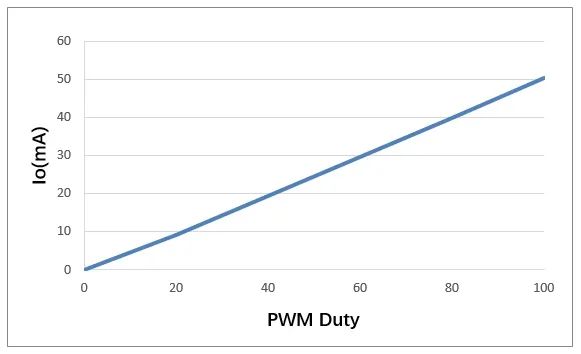

調光曲線

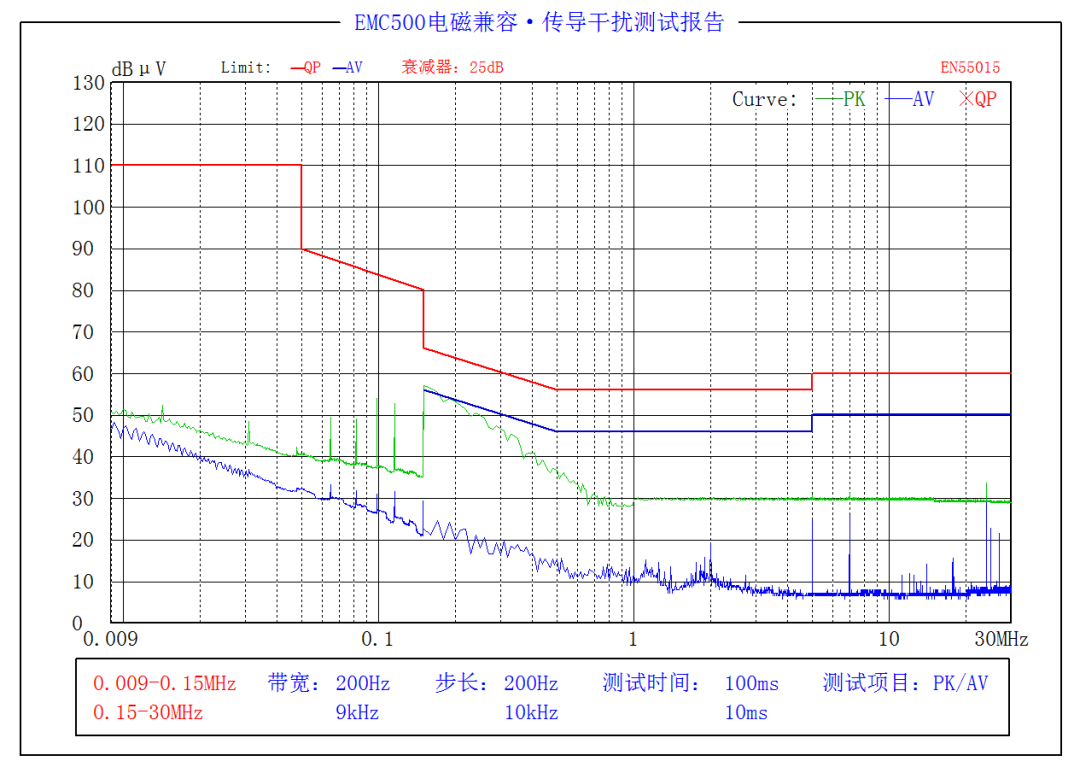

EMI性能

傳導 120Vac  L


傳導 120Vac  N

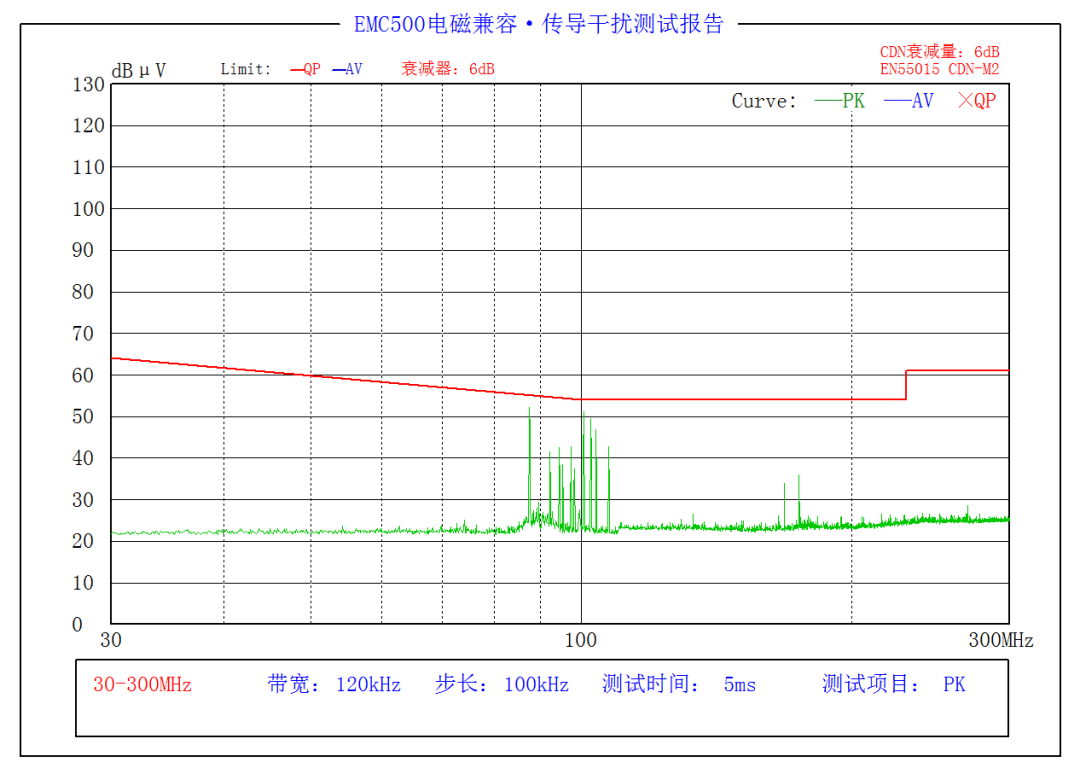

120Vac  CDN



b、典型(xing)方案二


MT7656H-8.5W 方案參數

輸入(ru)電壓：220Vac-240Vac

輸入功率：8.5W

輸出電壓：252V

輸出電流：27mA

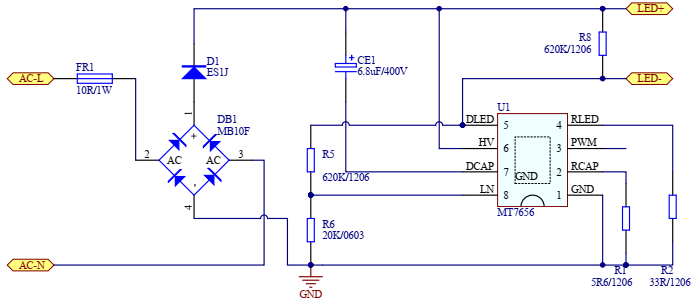

原理圖

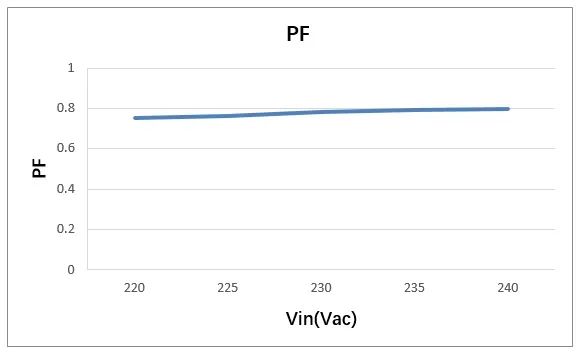

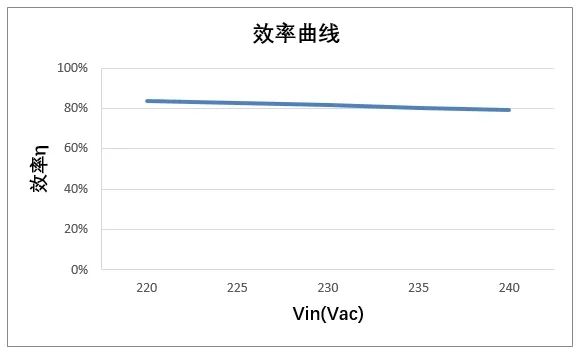

性能參數

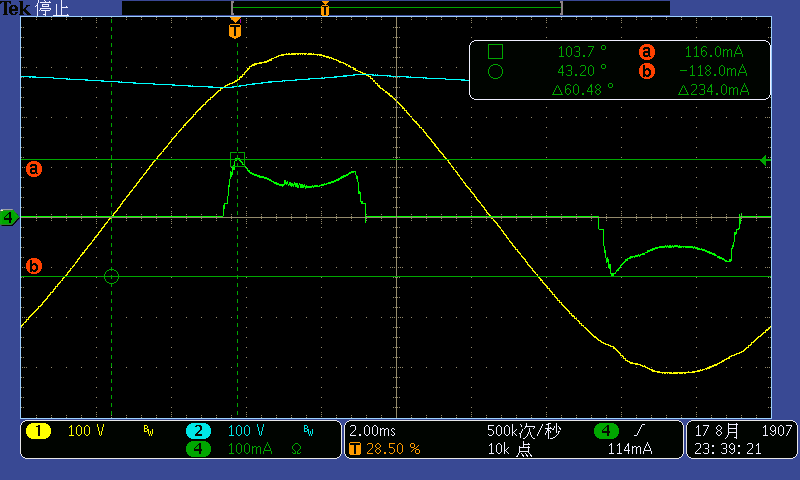

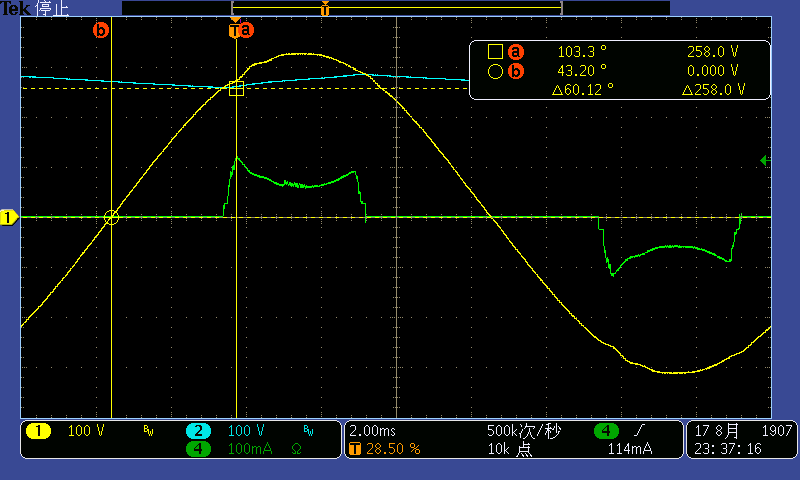

THD：Iin波形：

輸入電流波形滿足60o之前Iin>5%，65o之前Iin達到峰值，90o之前Iin>5%。


CH1黃：Vin，CH2蘭：Vcap ，CH4綠：Iin 230Vac


CH1黃(huang)：Vin，CH2蘭：Vcap ，CH4綠(lv)：Iin  230Vac

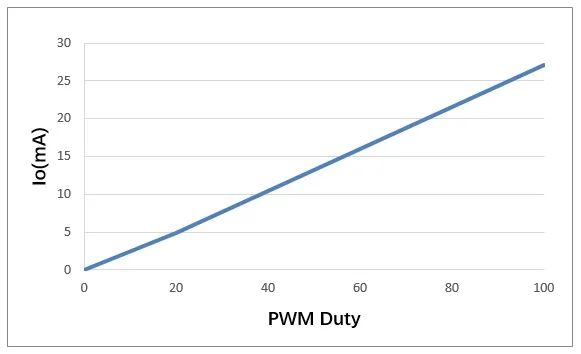

調光曲線

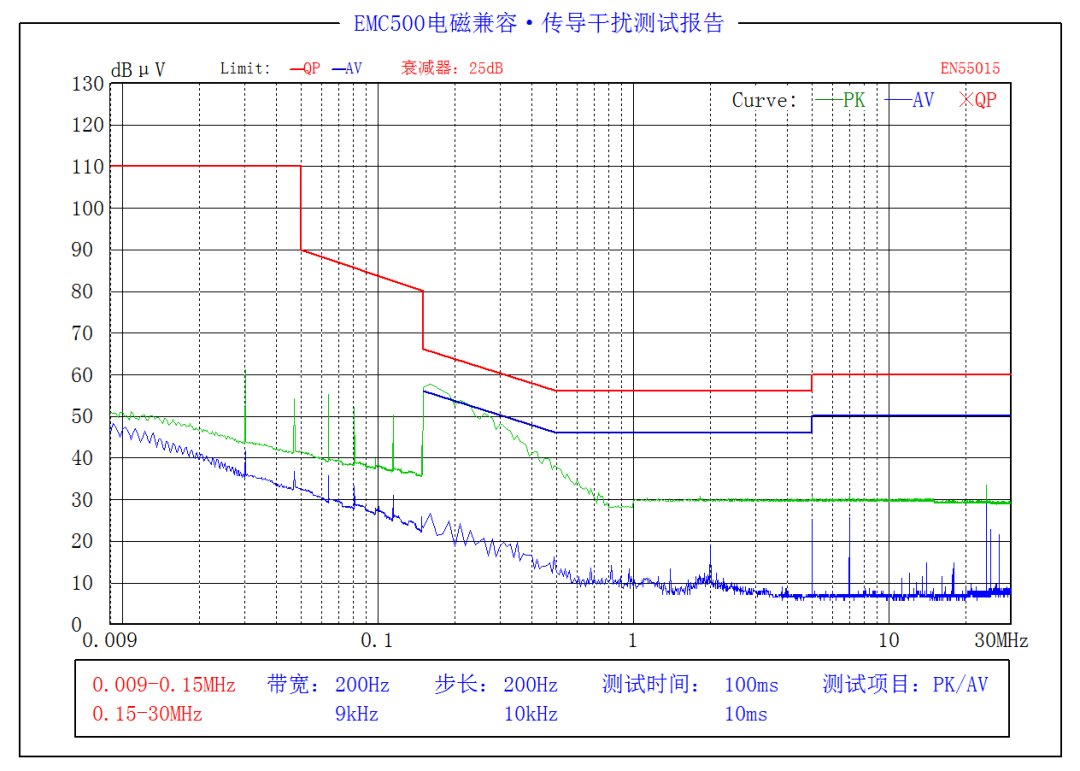

EMI性能

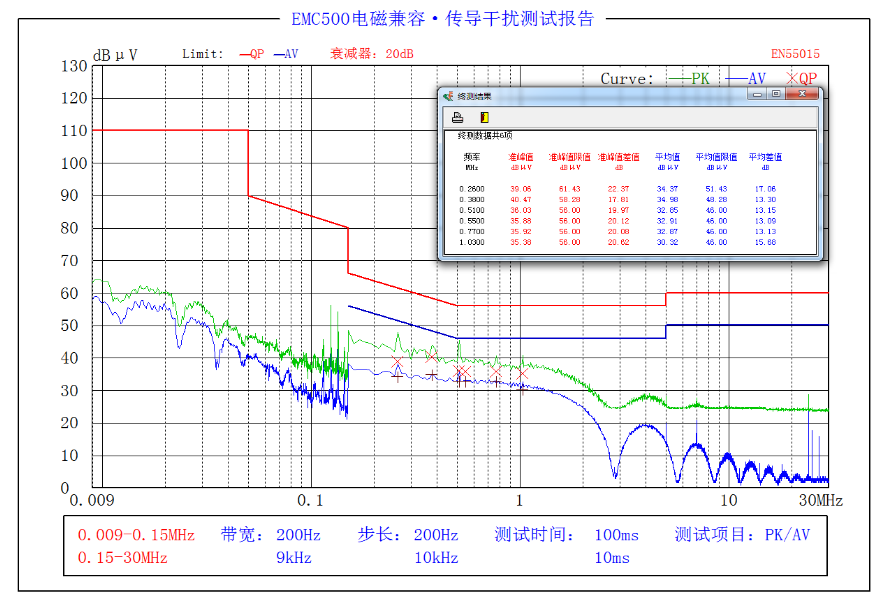

傳導 230Vac  L

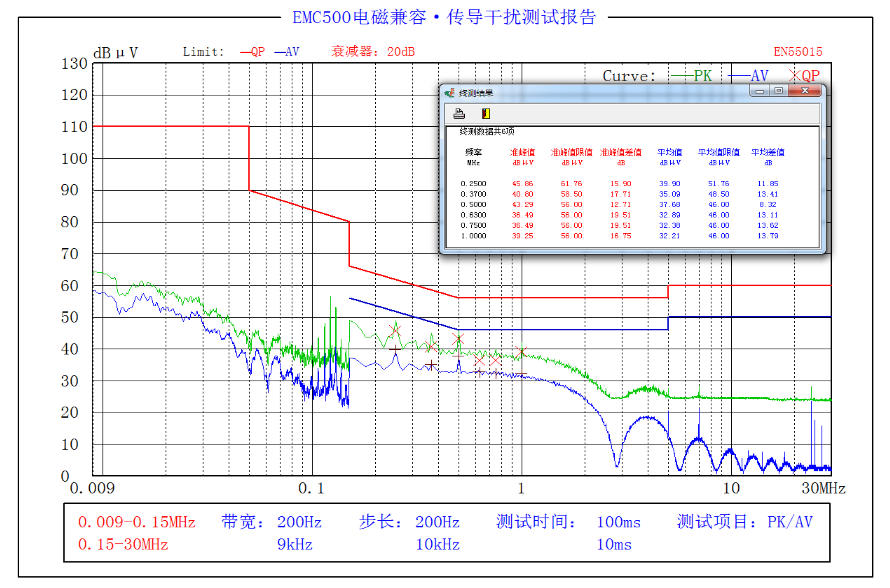

傳導 230Vac  N

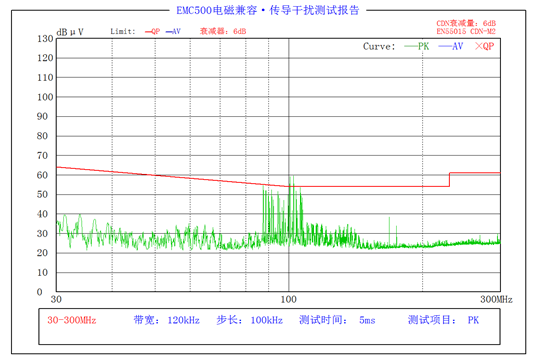

230Vac  CDN


美芯(xin)晟(sheng)致力于(yu)為(wei)您提供最新(xin)的(de)產品和技(ji)術解(jie)決(jue)方案，感(gan)謝一直(zhi)以來(lai)對(dui)MAXIC的(de)支持(chi)，歡迎(ying)廣大(da)工程師和客戶朋友隨時聯系我們(men)咨詢索(suo)樣，我們(men)將竭誠為(wei)您服務！
