開(kai)關電(dian)源因(yin)其(qi)效率高(gao)、功率密度大而(er)在電(dian)源領域得到廣(guang)泛應用，但(dan)傳統的橋式整流、大電(dian)容濾波的開(kai)關電(dian)源功率因(yin)數一般(ban)在0.50-0.76，會對電(dian)(dian)網造成(cheng)嚴重污染，從而成(cheng)為電(dian)(dian)力公(gong)害。為此(ci)，國家技(ji)術(shu)監督局1994年頒布《電(dian)(dian)能質(zhi)量(liang)公(gong)用電(dian)(dian)網諧波》標準GB/T14549-93、國際電(dian)(dian)工學會1988年對諧波標準IEC555-2 進行了(le)修正、歐(ou)洲制定了(le)IEC1000-3-2 標準。隨著技(ji)術(shu)的發(fa)展，滿足諧波國標的采用升壓變換器結構(gou)的有(you)源PFC電(dian)(dian)路，在中(zhong)大(da)功率電(dian)(dian)源設(she)計中(zhong)成(cheng)為了(le)主(zhu)流(liu)。

美(mei)芯晟基于(yu)在電源模擬(ni)芯片行業的多年耕(geng)耘，推(tui)出增強版PFC控制器MT9570，該芯片特點是優(you)化的總諧波失真(THD)性能，從而輕松(song)實現PF>0.99，THD<5%@滿載(zai)/AC230V，滿足IEC61000-3-2標準，同時系統方案支持調光應用，50%負載(zai)THD<6%，10%負載(zai)THD<20%。

MT9570集成EN待(dai)(dai)機功能(neng)實現(xian)超低待(dai)(dai)機功耗(hao)，實現(xian)靜態電(dian)流13uA，采用(yong)增強型EA，在啟動(dong)(dong)(dong)和(he)動(dong)(dong)(dong)態負載期間(jian)還(huan)具(ju)備更小(xiao)的過沖/下沖，集成誤差放大(da)(da)器易(yi)于(yu)環(huan)路(lu)設計(ji)，為廣(guang)(guang)大(da)(da)客(ke)戶工(gong)程師朋友提供(gong)性能(neng)可靠的PFC電(dian)源國產替代解決(jue)方(fang)案，可廣(guang)(guang)泛(fan)應用(yong)于(yu)USB-PD充電(dian)器、AC-DC適配(pei)器、LED驅動(dong)(dong)(dong)器、工(gong)業電(dian)源、電(dian)動(dong)(dong)(dong)工(gong)具(ju)等領域。

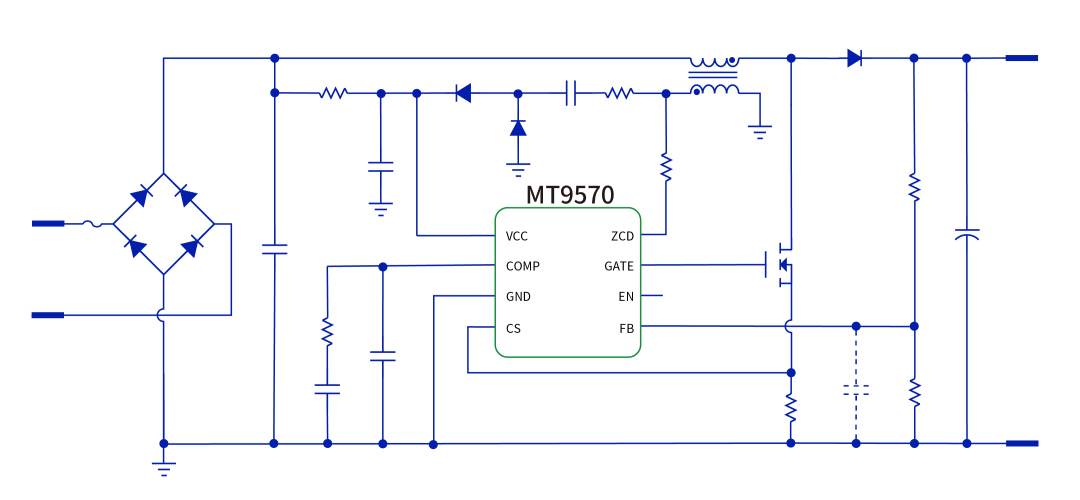

MT9570 典型應用電(dian)路圖(tu)

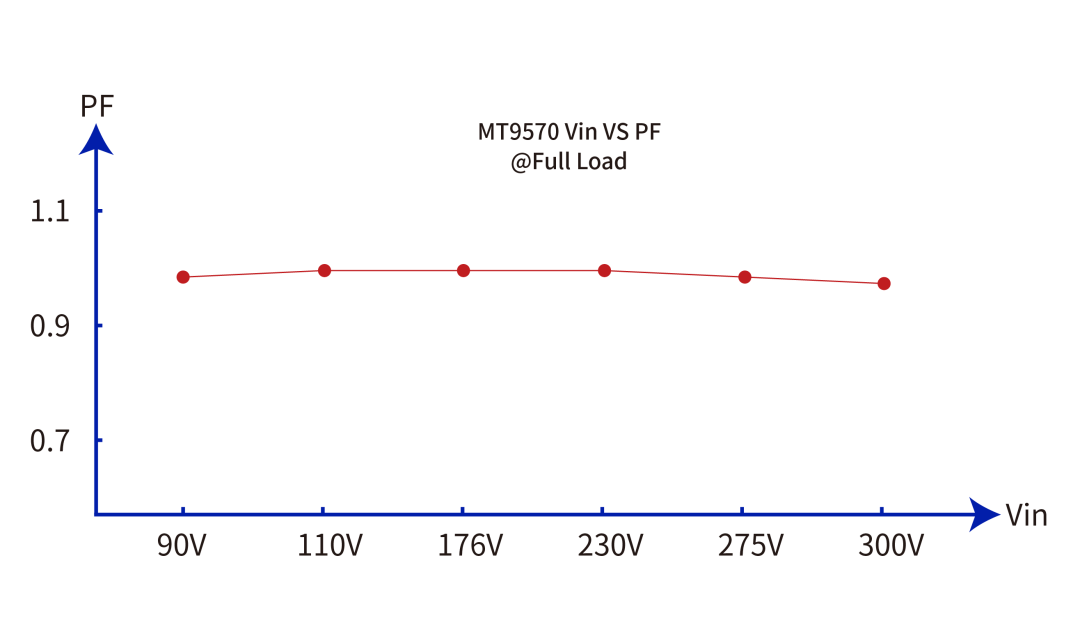

■  高功(gong)率因數：PF≥0.99

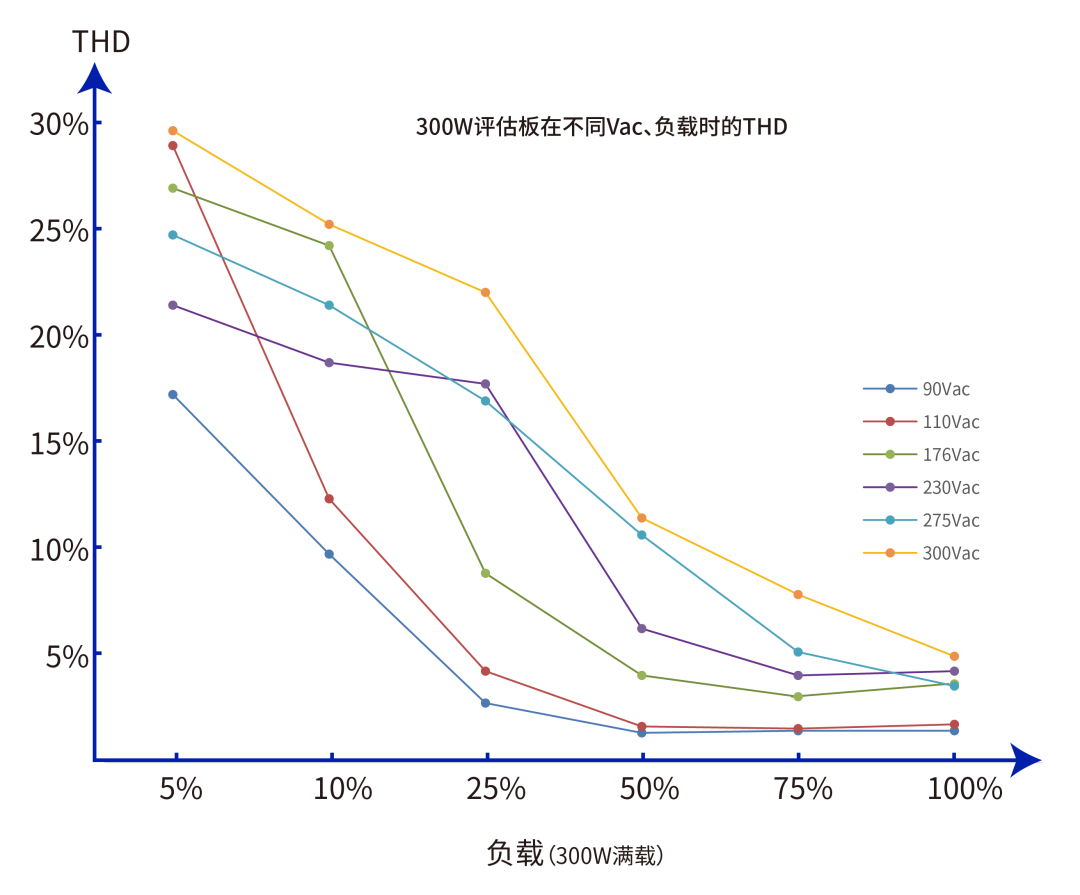

■  低THD值：采(cai)用THD增(zeng)強技術，滿載全電壓范(fan)圍&lt;5%，支持調光應(ying)用，輕(qing)載下也能(neng)滿足THD要求

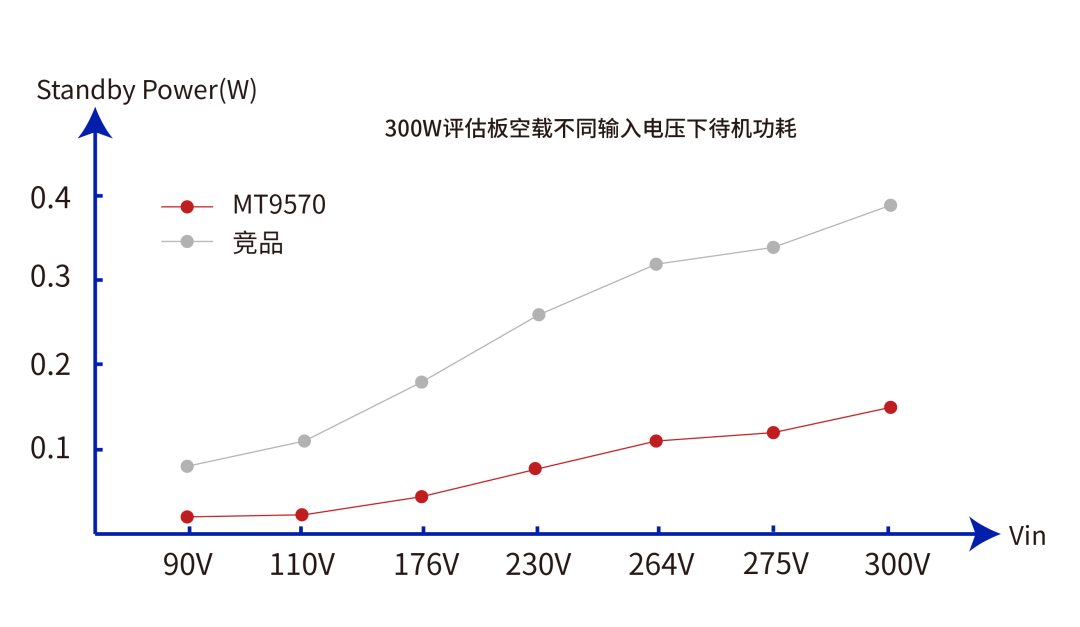

■  超低待機功耗：集成EN待(dai)機功能實現(xian)超低(di)待(dai)機功耗，超低(di)靜態電流13uA

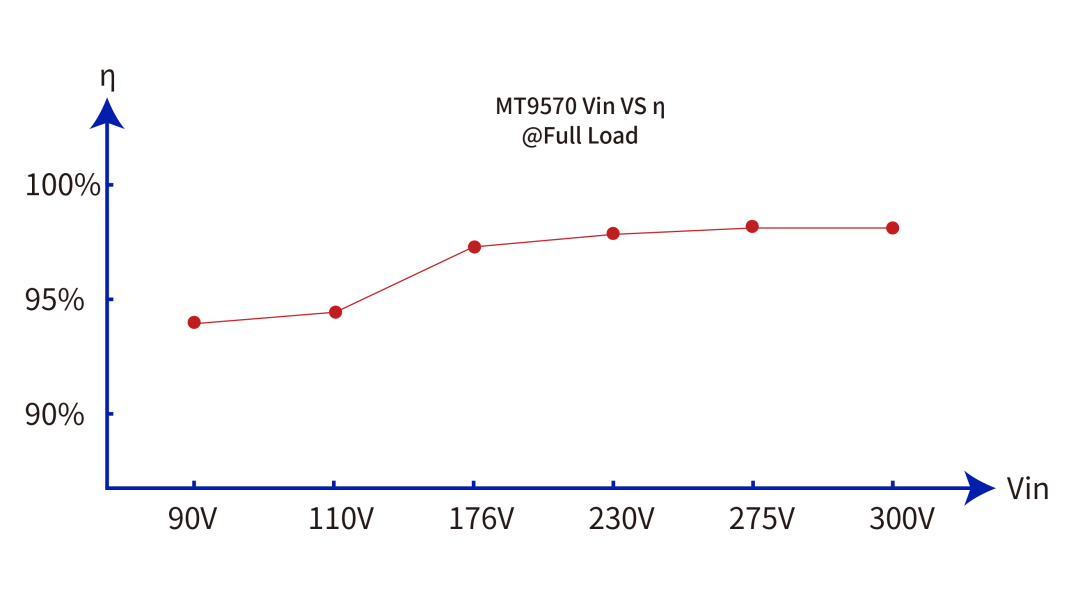

■  高效率：效(xiao)率(lv)≥97% @230Vac

■  動態響應好：采用增(zeng)強型EA，負載變化動(dong)態響應(ying)快，可極(ji)短時(shi)間(jian)內穩定輸出電壓

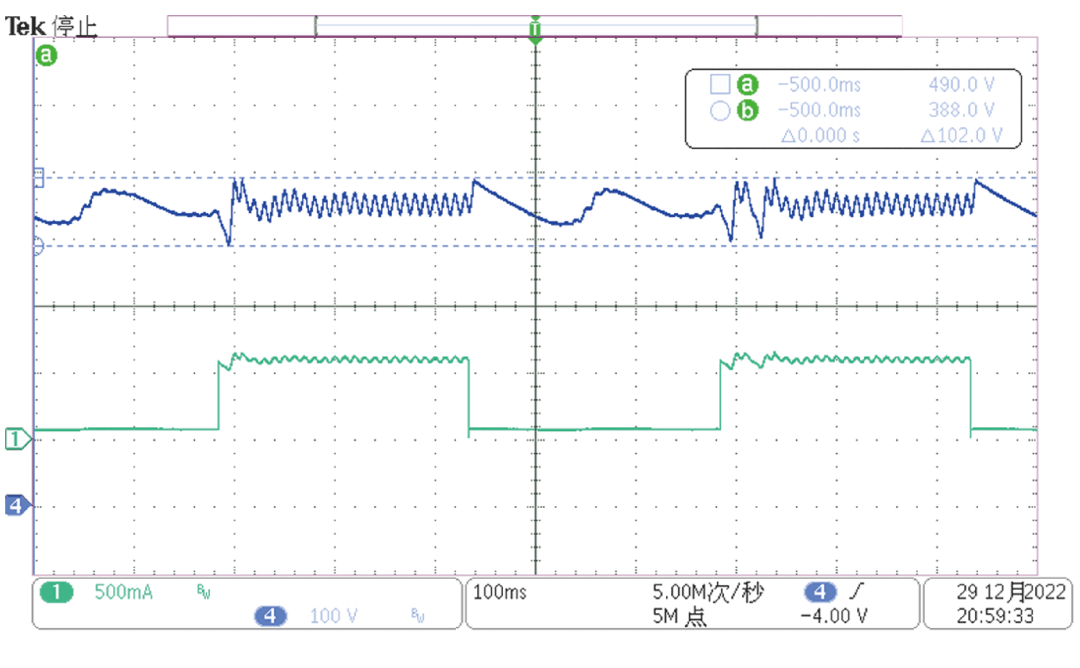

CH1：Io    CH4：Vo

■  豐富的保護功能：集成多種保(bao)護特性，如(ru)過壓(ya)(ya)保(bao)護、過流保(bao)護、熱(re)關斷、欠壓(ya)(ya)檢測、開(kai)/短路保(bao)護等，持續(xu)檢測輸入電(dian)壓(ya)(ya)和(he)(he)輸出電(dian)壓(ya)(ya)、MOSFET電(dian)流和(he)(he)芯(xin)片溫(wen)度(du)，以保(bao)護系統免受損害，使PFC級極其強固和(he)(he)可靠(kao)

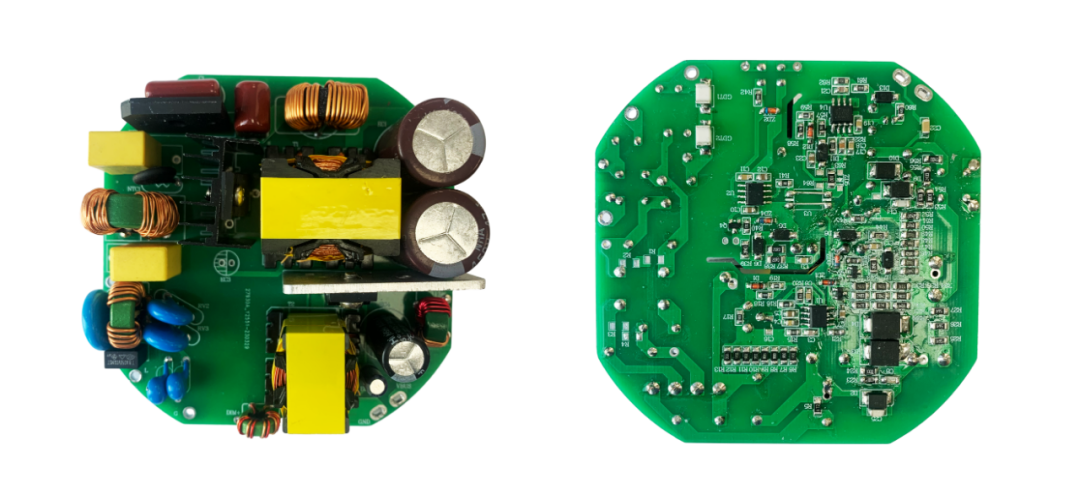

■  200W工礦燈非隔離方案：MT9570+MT7860+MT8820S+MT7323，200V 1A 三合一調光(guang)驅動(dong)方案

200W 方案demo

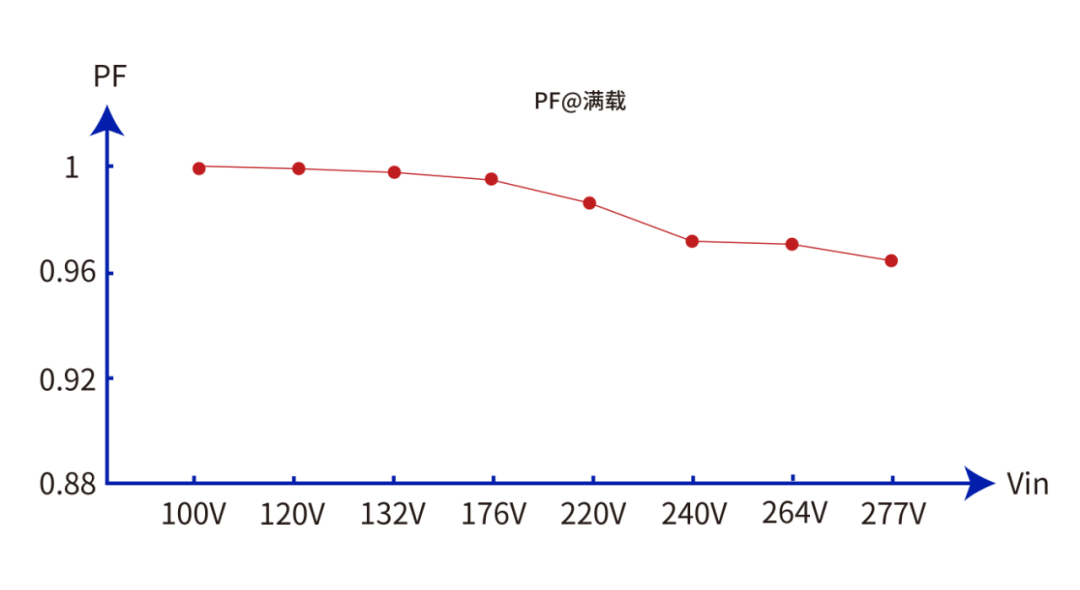

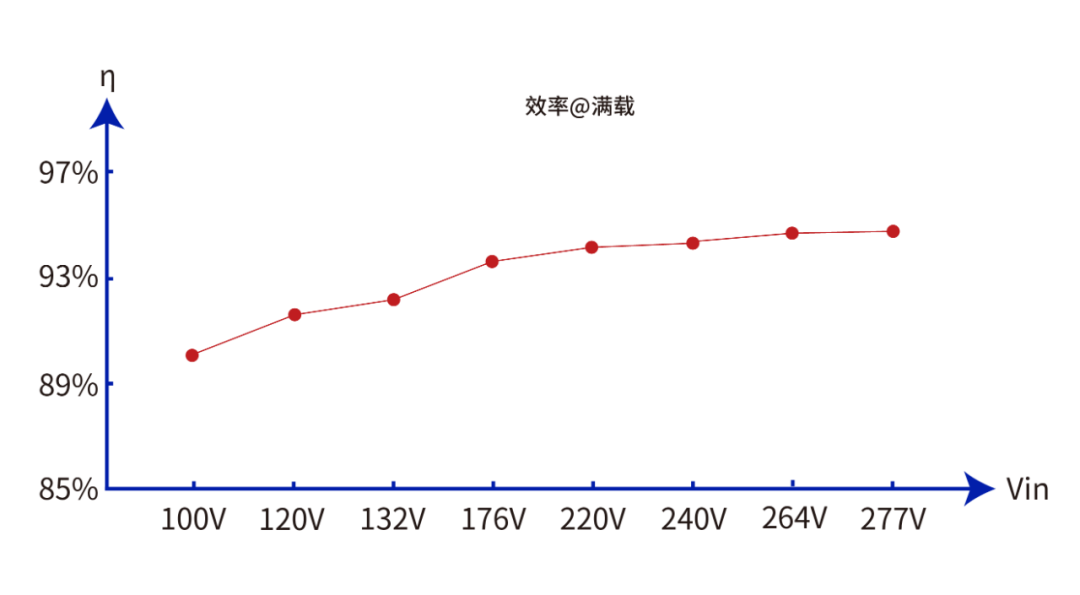

■ 效率&PF：

■  0-10V調光曲線(xian)：

美芯晟科技將繼續奮斗，自主研發高質量芯片激發創新活力，在現有基礎上對產品進行升級優化和迭代創新，為客戶提供更多滿意的產品方案。

*本文提及的(de)測試結果為實驗室條件下得出，實際產品視(shi)應用環(huan)境和批次差(cha)異(yi)，可能會存(cun)在(zai)不同，美(mei)芯晟科(ke)技保留最終解釋權。
