深圳雷(lei)柏科技股份有限(xian)公司(si)是無(wu)線(xian)外設(she)技術方面(mian)的(de)(de)專家，致力于向全(quan)球用(yong)戶提供高(gao)性能(neng)、高(gao)品質的(de)(de)無(wu)線(xian)外設(she)產品。近期雷(lei)柏新款(kuan)Ralemo無(wu)線(xian)鼠標問世，型(xing)號為(wei)Air 1。作為(wei)一款(kuan)無(wu)線(xian)鼠標除了標配接(jie)收器外，還設(she)有藍(lan)牙鍵，使(shi)(shi)其(qi)支(zhi)持電腦、平板和手機等(deng)設(she)備使(shi)(shi)用(yong)。

此外(wai)還內置鋰電(dian)池(chi)，支持有線(xian)和無線(xian)充電(dian)，并且(qie)充滿一次電(dian)官方宣稱(cheng)即(ji)可(ke)使用約25天，性能比一般的(de)無線(xian)鼠標要優異不少。下面充電(dian)頭(tou)網(wang)就對這款產品進行詳細拆解，看看其如何設計。

一(yi)、雷柏(bo)Ralemo Air 1無線(xian)鼠標外觀

產品采(cai)用硬紙質白色包(bao)裝盒，頂面凹凸壓印有鼠標圖案，看(kan)的(de)不是很清楚。

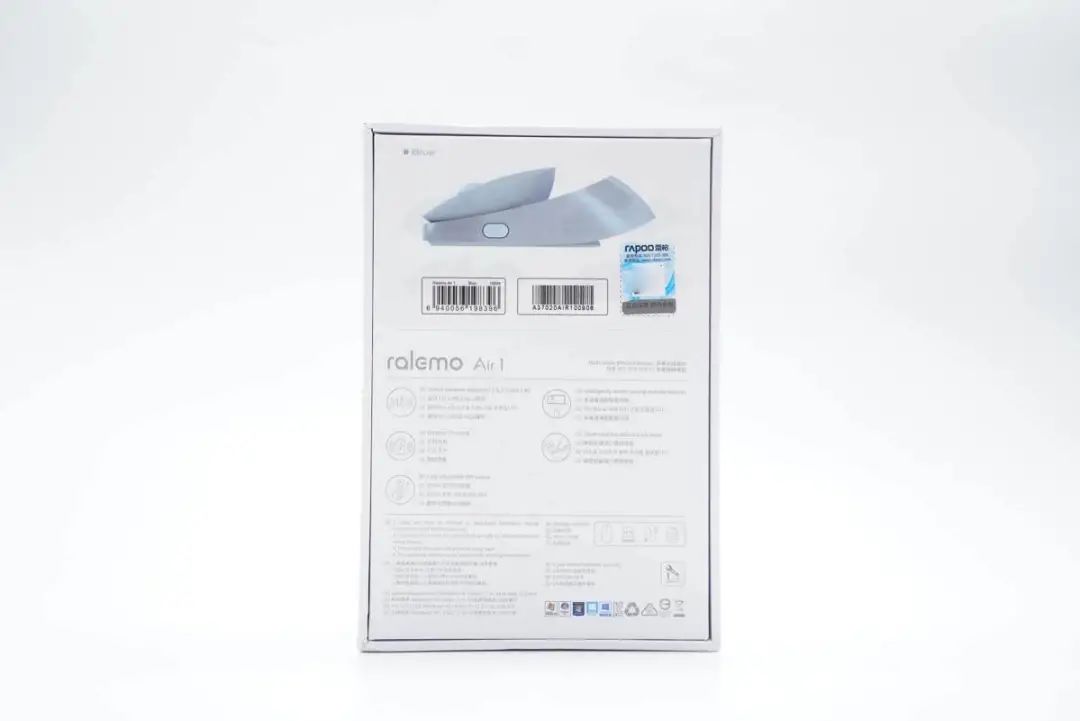

包裝盒采用天地蓋設計，底部設有(you)鼠標外觀圖和五(wu)大特性描述。

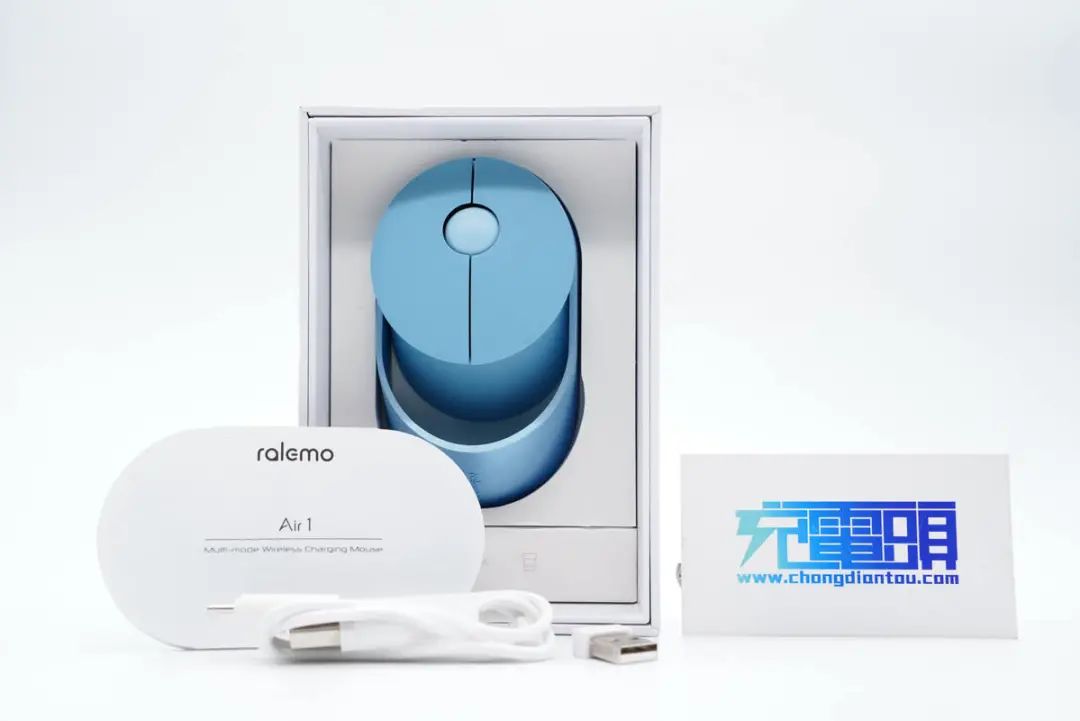

包裝(zhuang)內含無線鼠標、接(jie)收器、數據線和(he)使(shi)用說明書。

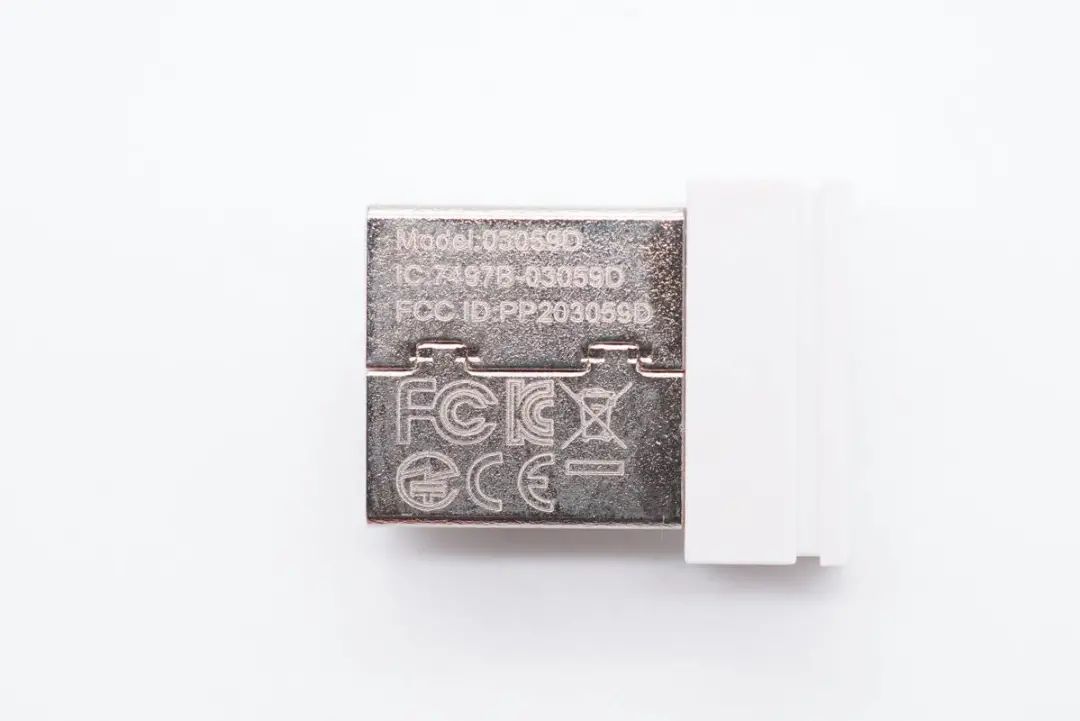

接收(shou)器型(xing)號為03059D，并且已經通(tong)過了FCC、KC和CE認證。

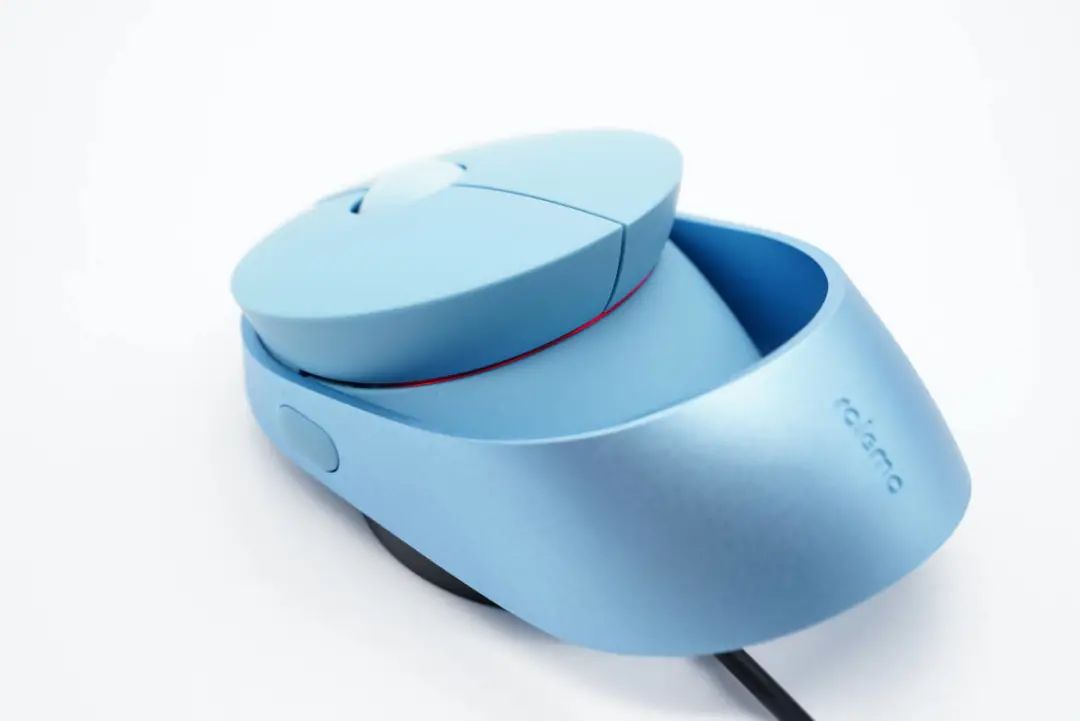

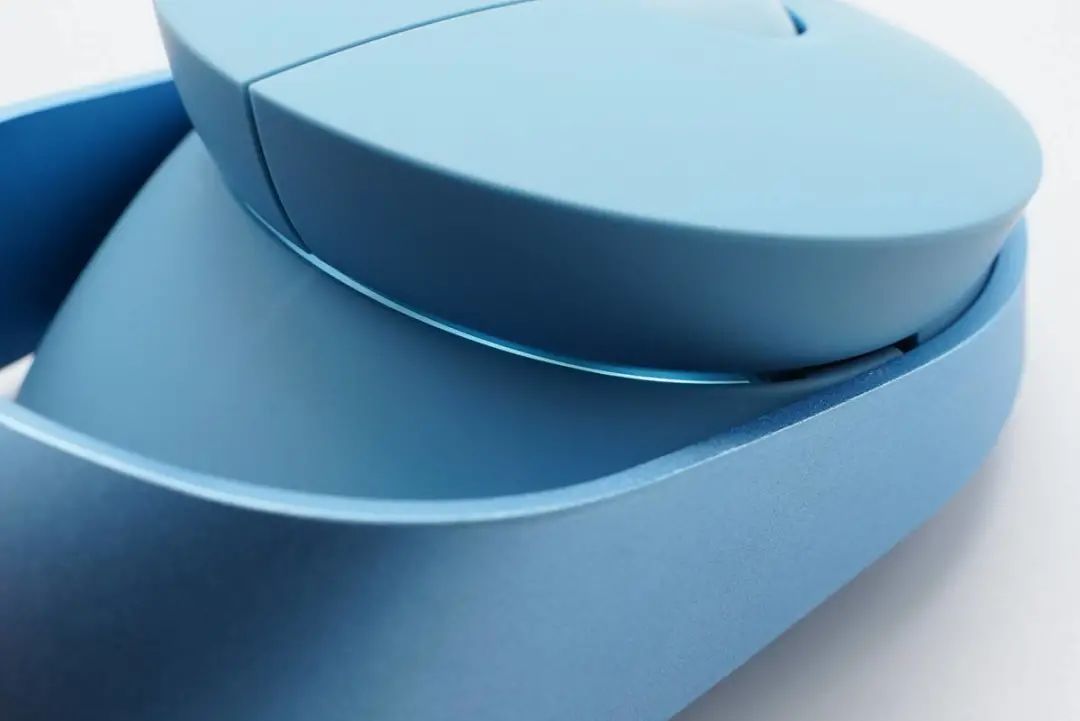

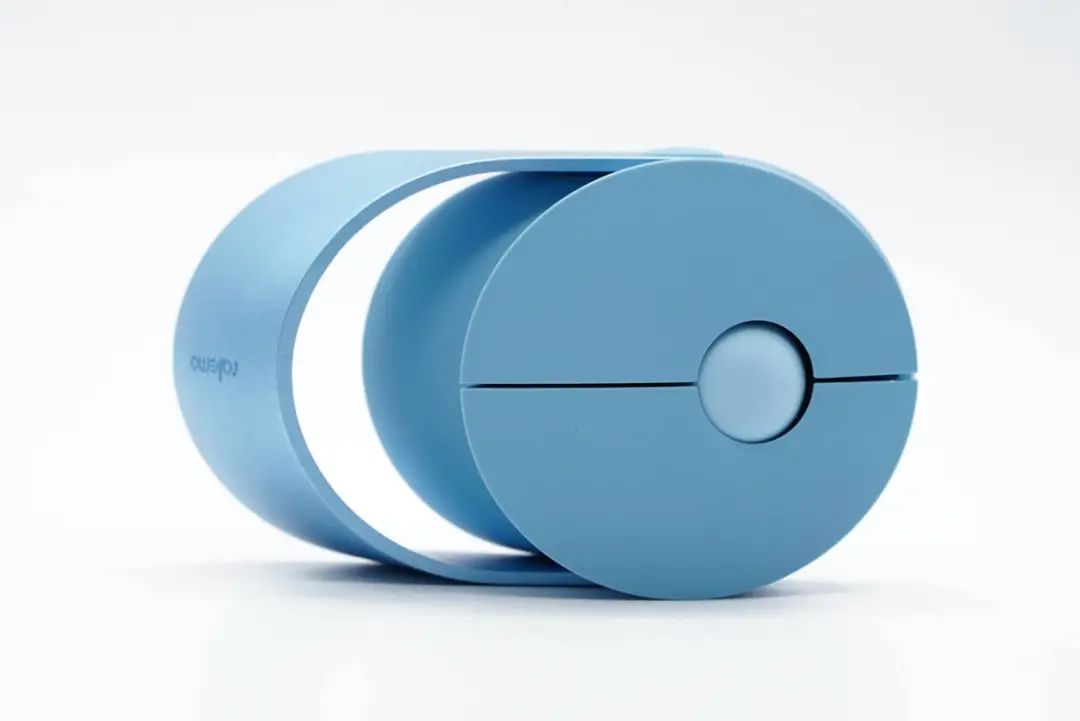

雷柏Ralemo Air 1無(wu)線鼠標整體小(xiao)巧(qiao)，機身(shen)中空造(zao)型設(she)計新穎。頂部圓形塑料(liao)殼分半(ban)即(ji)為(wei)左右鍵，表面磨砂處理，球形滾輪(lun)位(wei)于中心稍微偏下位(wei)置。

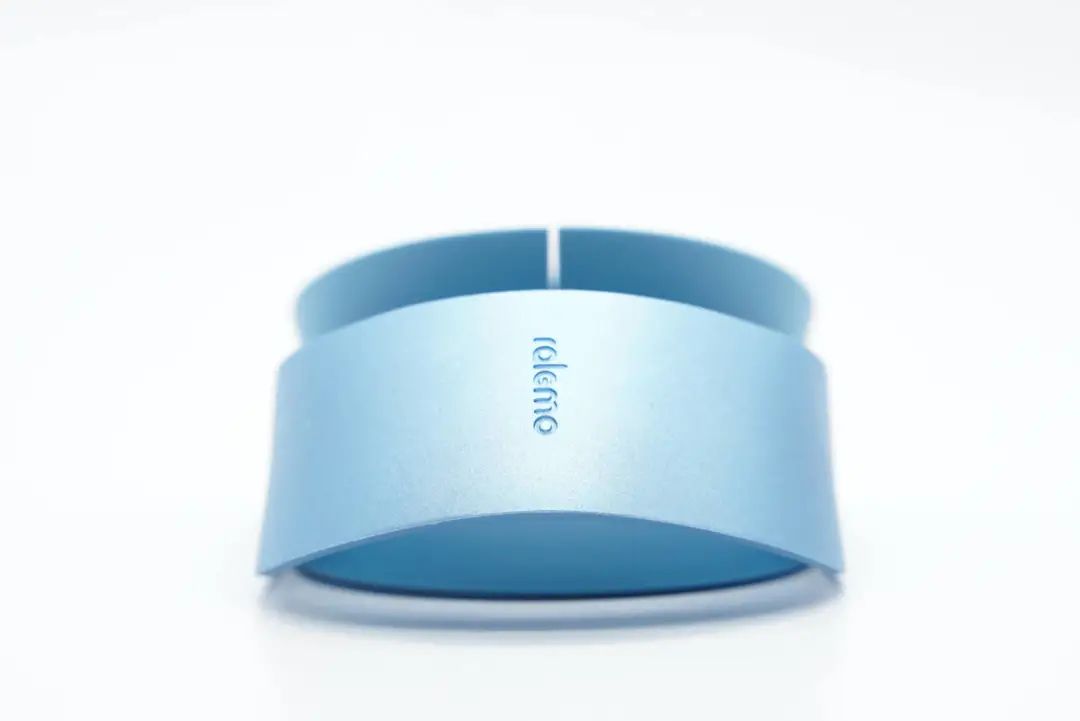

機身(shen)邊緣環狀鋁合金掌托(tuo)噴砂(sha)處理，提升鼠標整體(ti)質(zhi)感以及用戶使用手感。

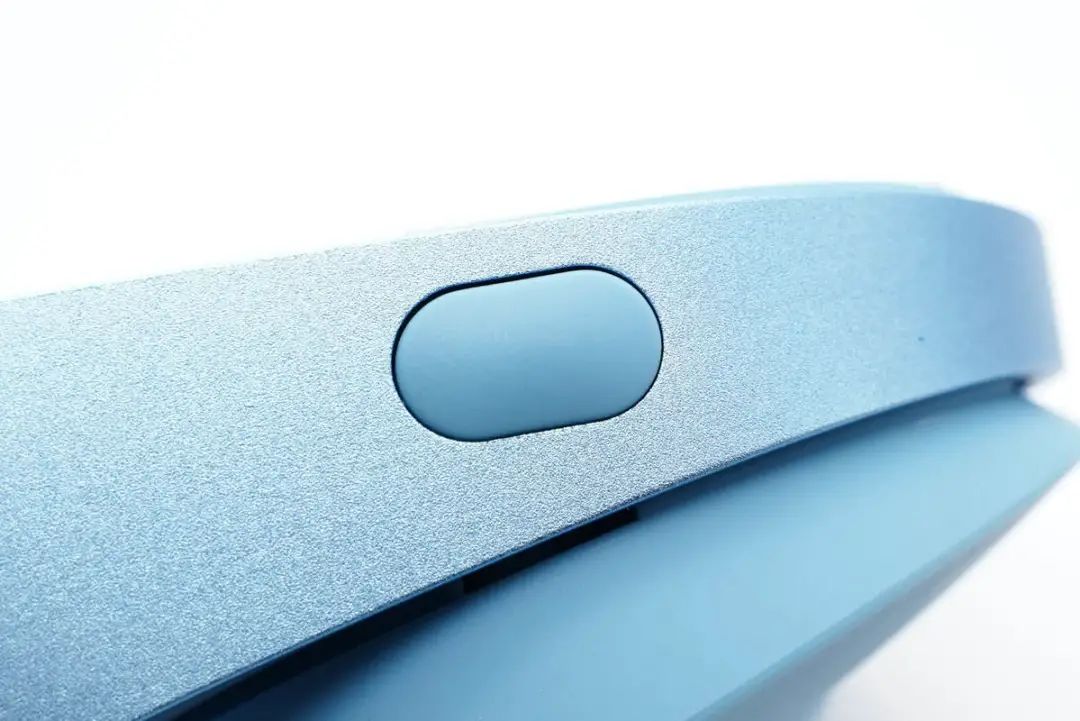

此外側身還配有一個DPI調節鍵(jian)，產品有600/1000/1300/1600四檔DPI值可選。

此(ci)外金屬(shu)掌托上還(huan)凹印有ralemo字樣。

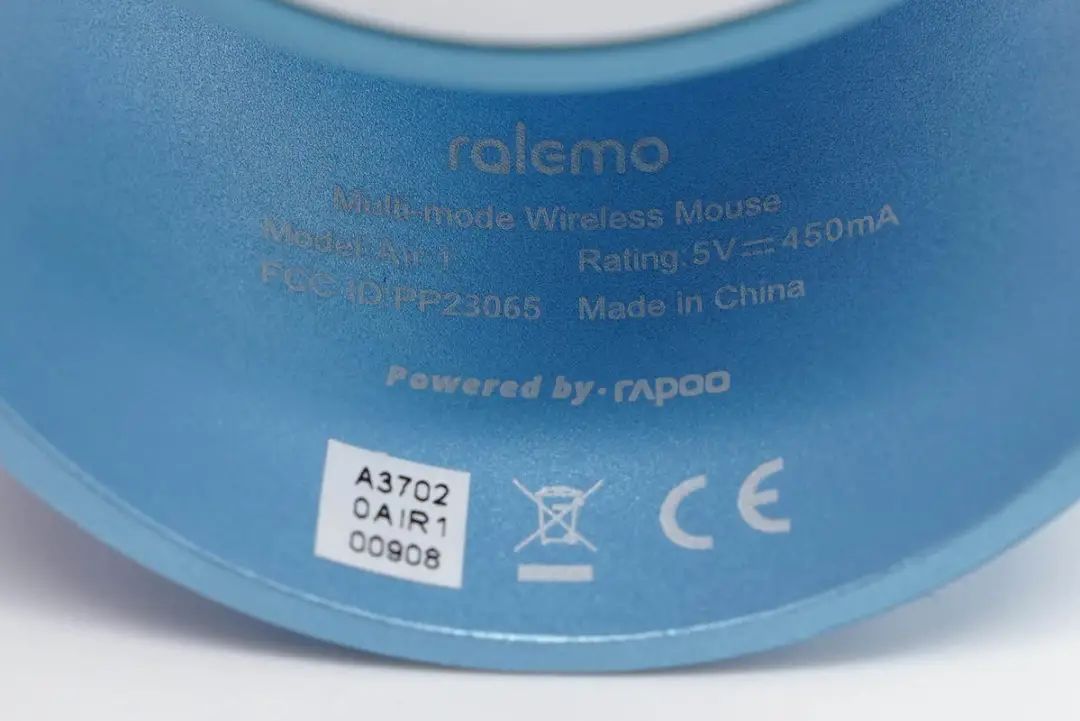

內側設有鼠標參數信息，型號為Air 1，輸入5V450mA，已(yi)經(jing)通(tong)過(guo)了FCC、KC和CE認證。

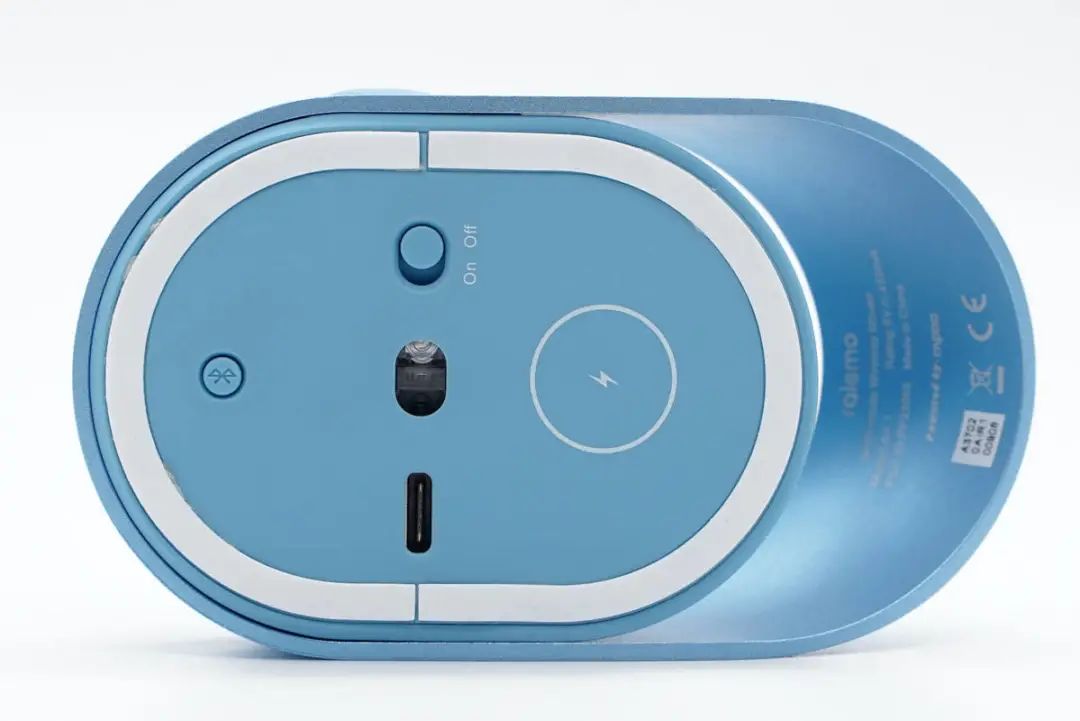

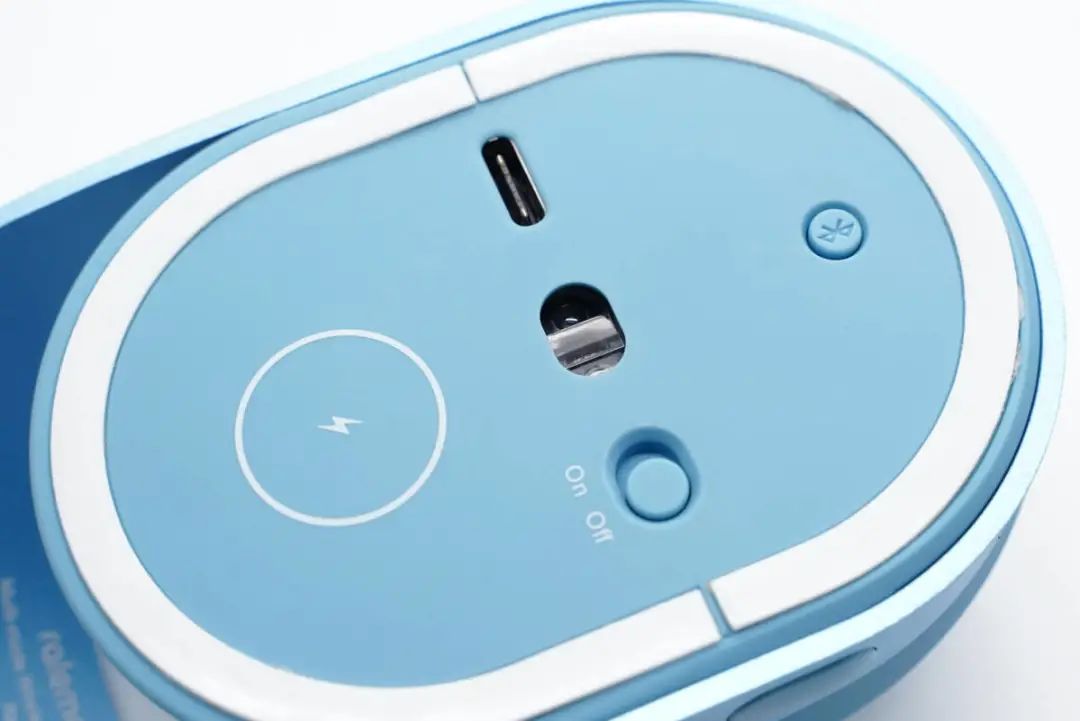

鼠標底部邊(bian)緣貼有白色(se)聚四氟乙烯腳墊，兩(liang)(liang)端分(fen)別是(shi)藍牙(ya)鍵和(he)(he)無(wu)線充電(dian)標識，兩(liang)(liang)側是(shi)USB-C充電(dian)口(kou)和(he)(he)電(dian)源鍵。

這款鼠標支持(chi)有線(xian)和無線(xian)充電，滿電下可(ke)持(chi)續使用(yong)約25天；另外(wai)支持(chi)藍牙(ya)5.0和無線(xian)2.4G連(lian)接，可(ke)連(lian)接電腦(nao)、平板和手機等終端設備。

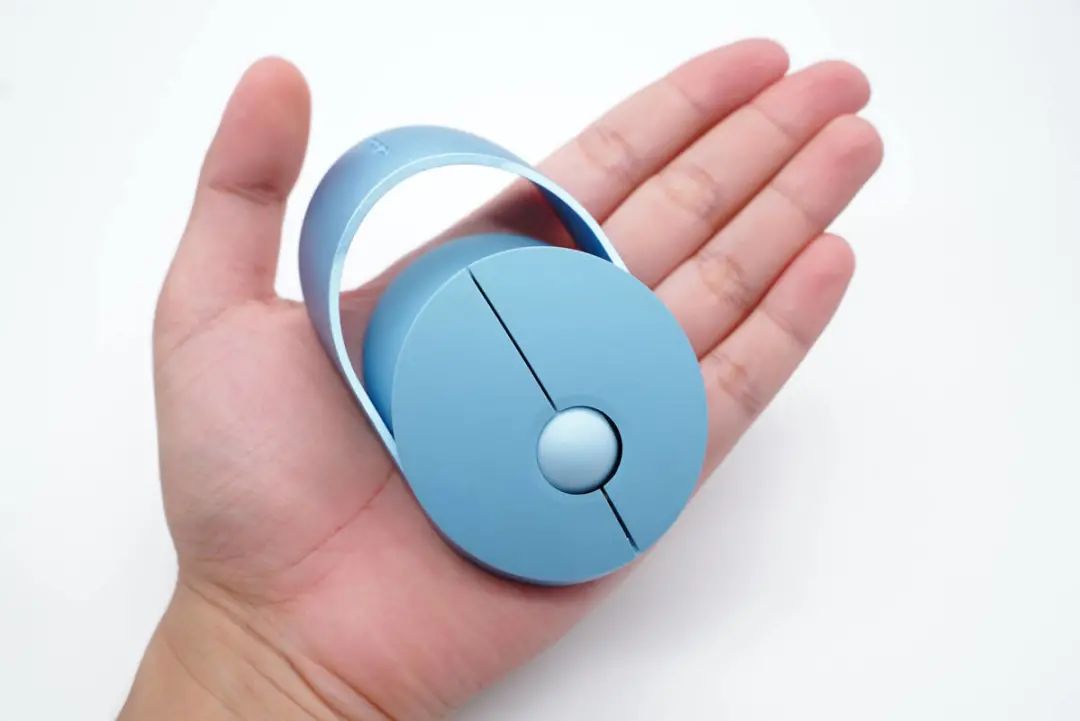

鼠(shu)標拿在手上(shang)的(de)直觀感受(shou)。

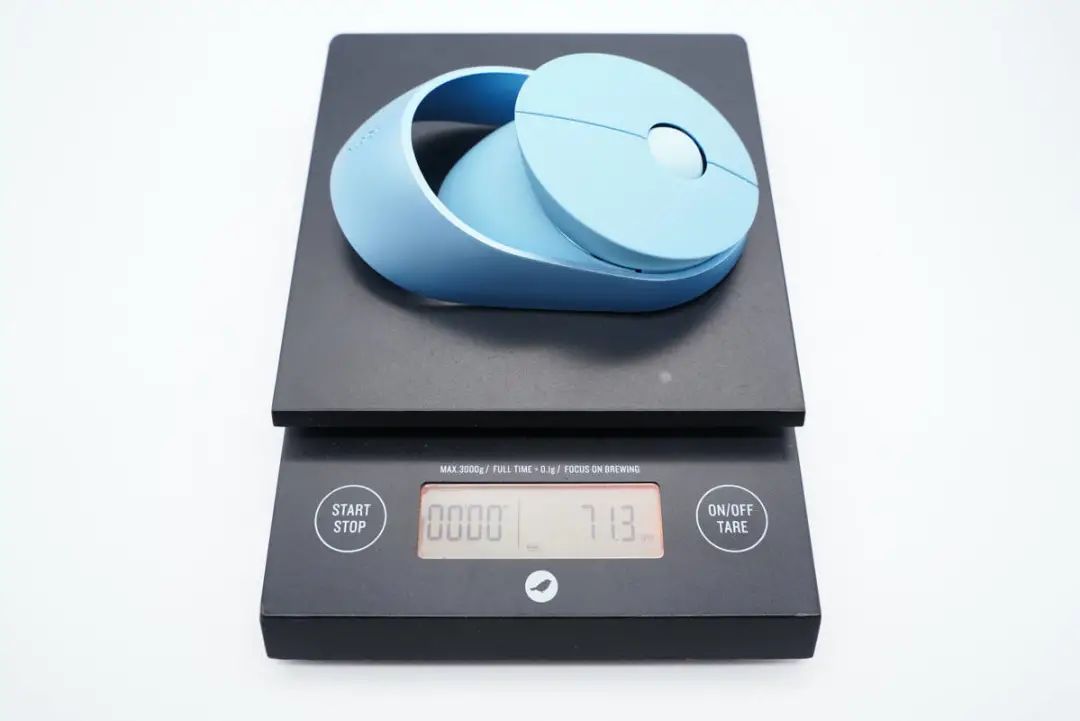

凈重(zhong)約為71g。

使用場景(jing)一覽。

鼠標內置LED燈(deng)，打開會(hui)閃(shan)爍藍光數(shu)秒后熄滅(mie)，只要一使用（包括(kuo)滑動）就會(hui)閃(shan)爍，如此設計(ji)既增(zeng)加(jia)了使用時(shi)的(de)炫酷(ku)感，夜(ye)間不用時(shi)又不會(hui)影響休息(xi)。

給鼠標(biao)進(jin)行無線(xian)充(chong)電，LED燈會閃爍紅光(guang)。

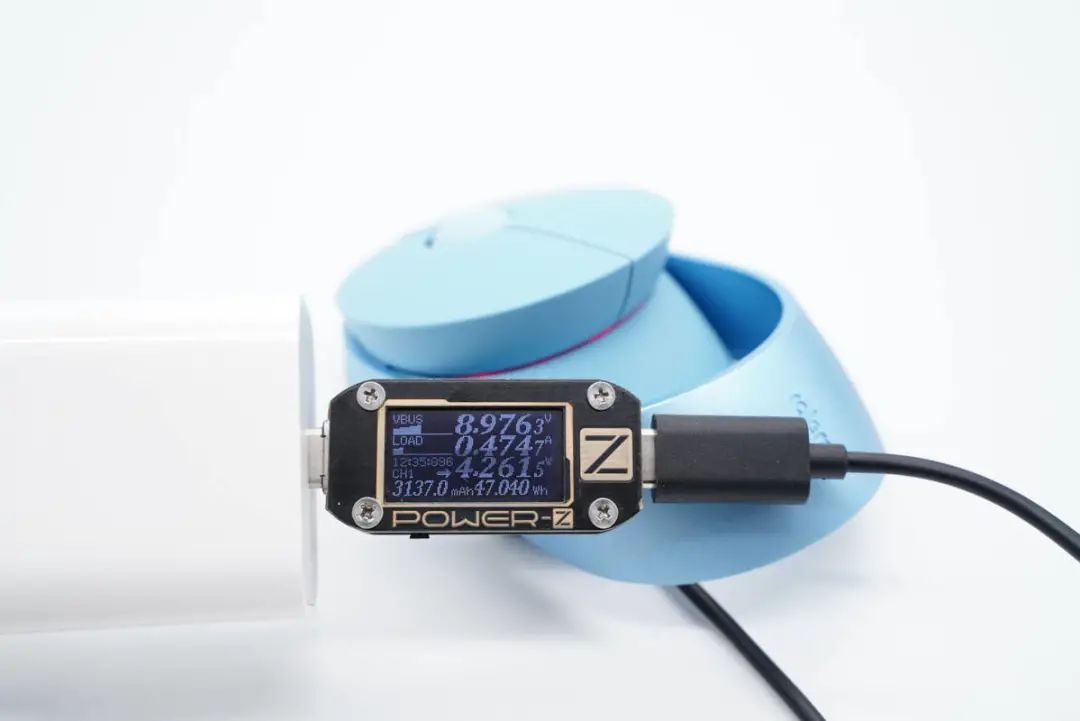

使用可以測得此時無線充電(dian)輸(shu)入功率為8.98V 0.47A 4.26W。

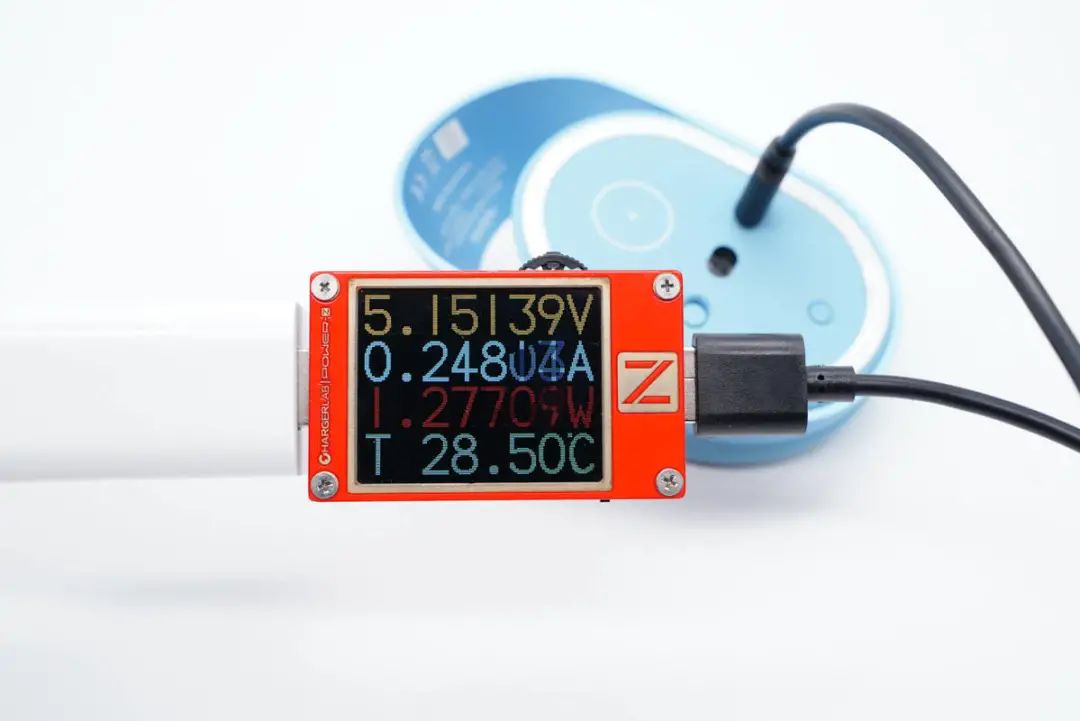

另外(wai)進行有線充電測試，使用KT002可以測得充電功率為(wei)5.15V 0.25A 1.28W。

二(er)、雷柏(bo)Ralemo Air 1無(wu)線鼠標拆解

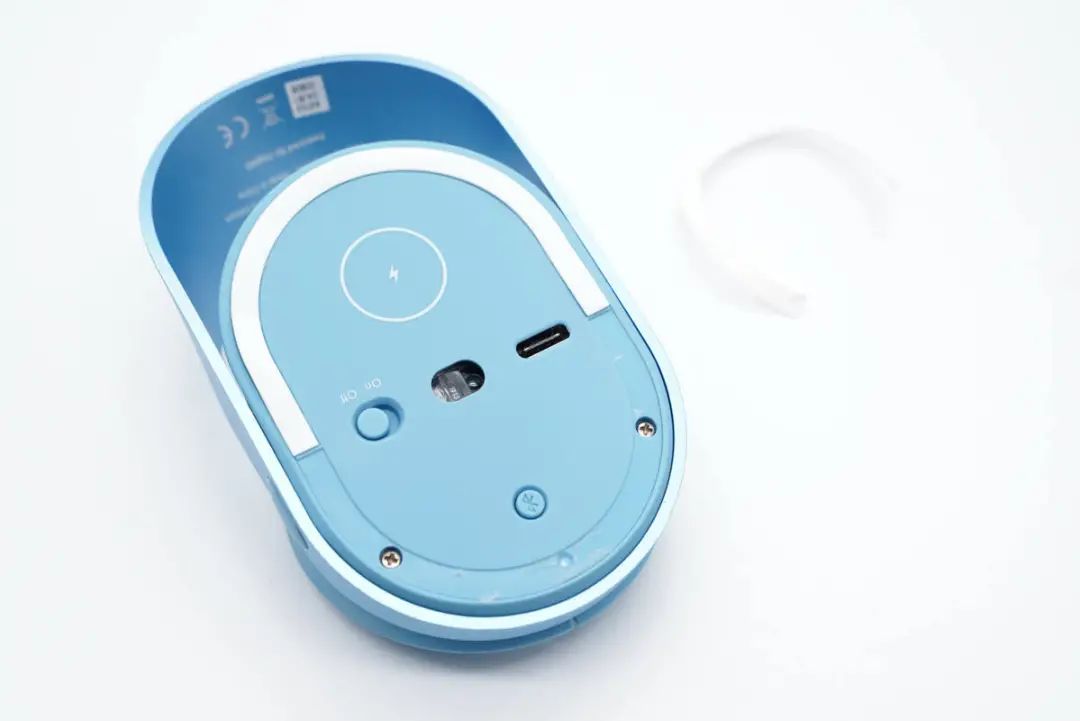

將(jiang)鼠標底(di)部白(bai)色(se)腳墊撕下，底(di)部外殼使用螺絲固定(ding)。

拆掉螺絲即打(da)開，外(wai)殼還使用(yong)卡扣(kou)進行封裝固定。

取下螺絲即可將底部外殼拆開，內部導光塑料(liao)使用螺絲和(he)固定(ding)柱(zhu)進行固定(ding)。

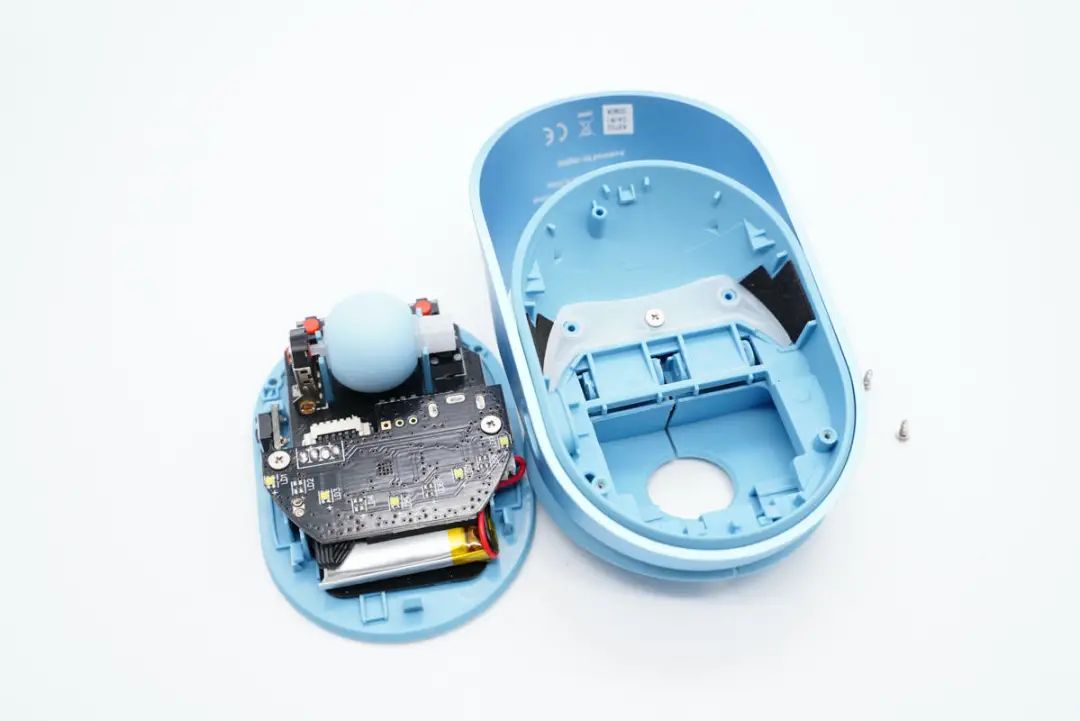

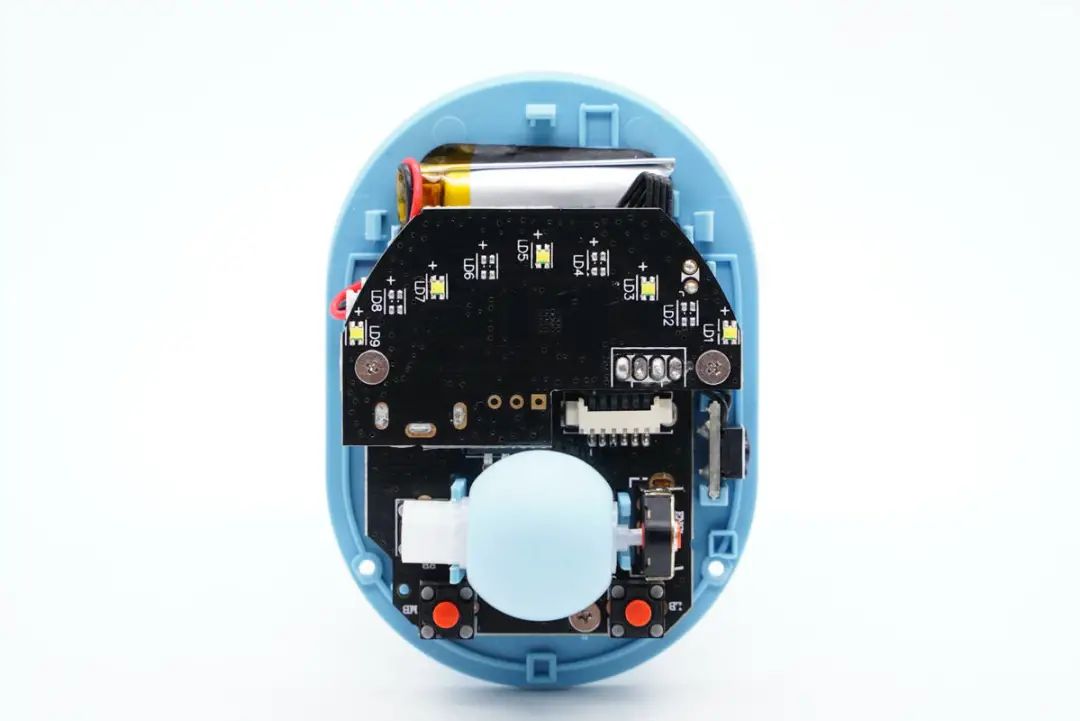

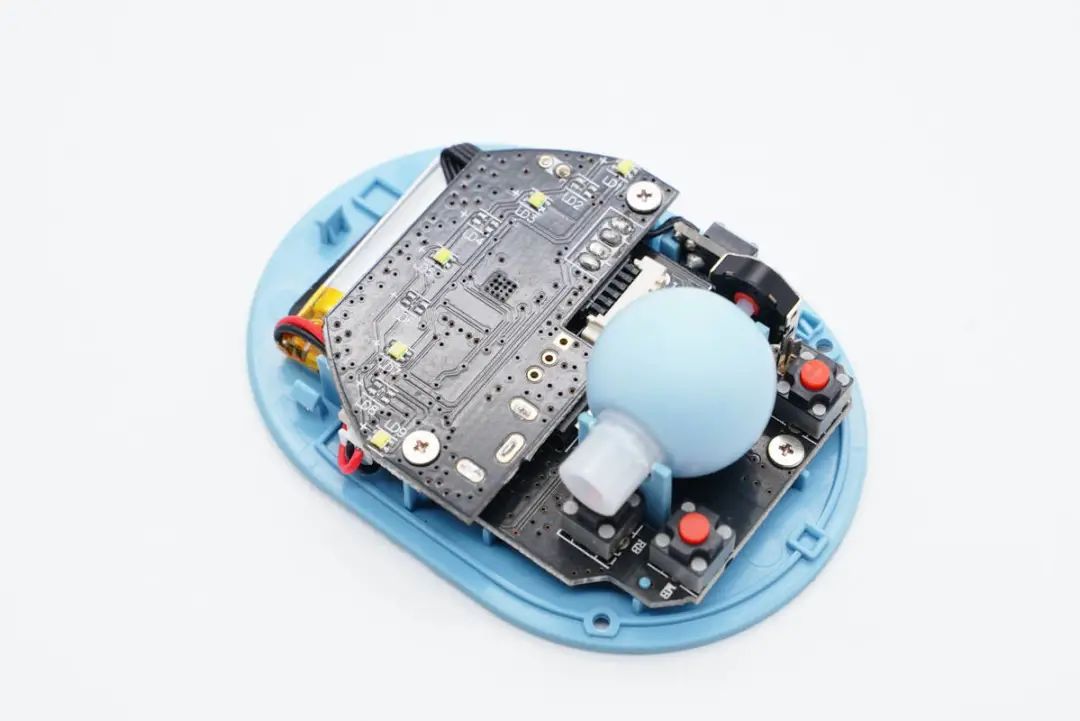

鼠標(biao)內部采用(yong)兩塊PCB板連接設計，PCB板使用(yong)螺絲固定。

上層PCB板(ban)設有5顆(ke)LED指示燈。

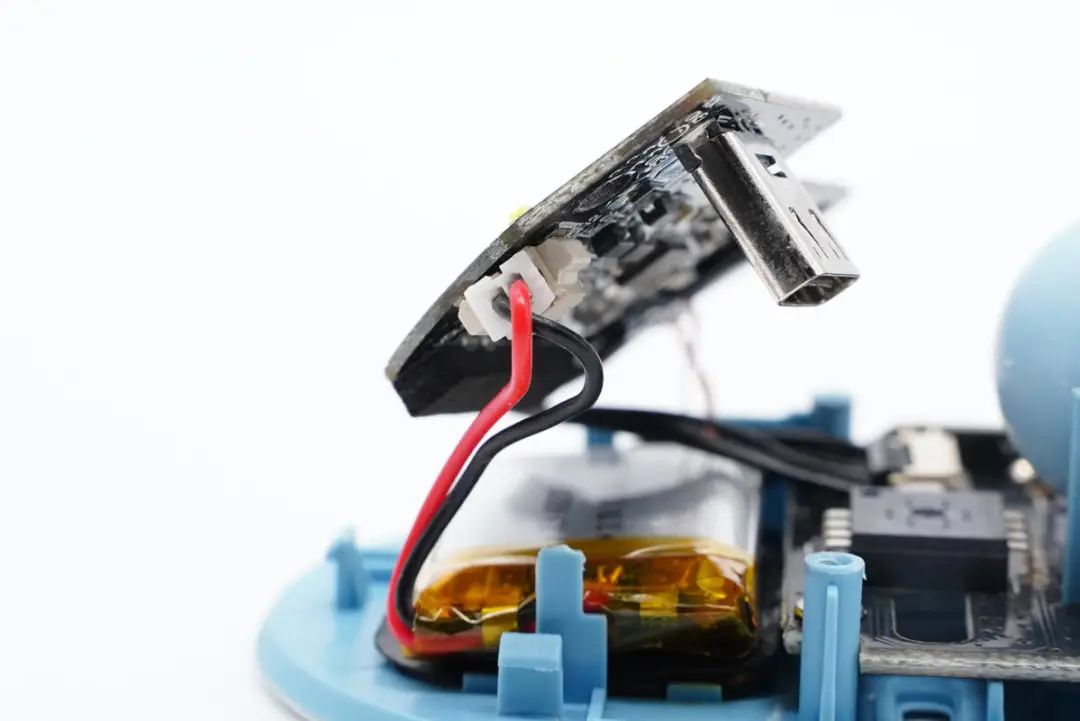

PCB板下方有電(dian)池，通過連接器(qi)插(cha)拔式連接。

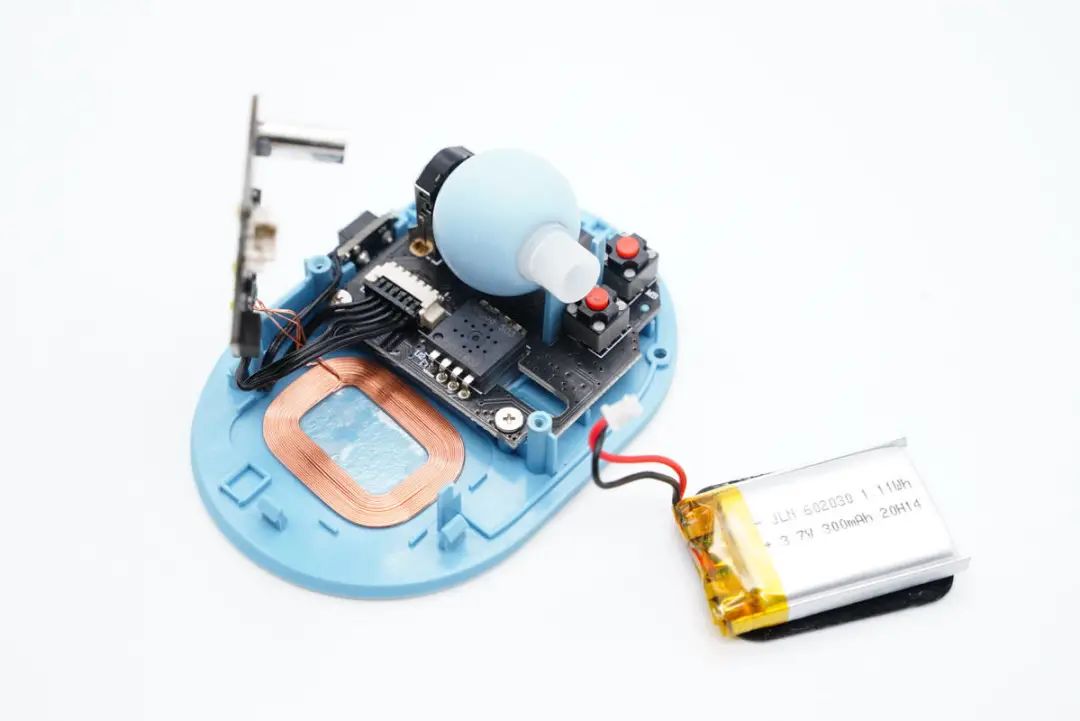

兩塊小板之間也是通過(guo)導(dao)線插拔(ba)式連接，無線充電線圈使用雙面膠粘(zhan)貼在(zai)底板上(shang)。

將小板、電芯、滾輪等(deng)全部拆下。

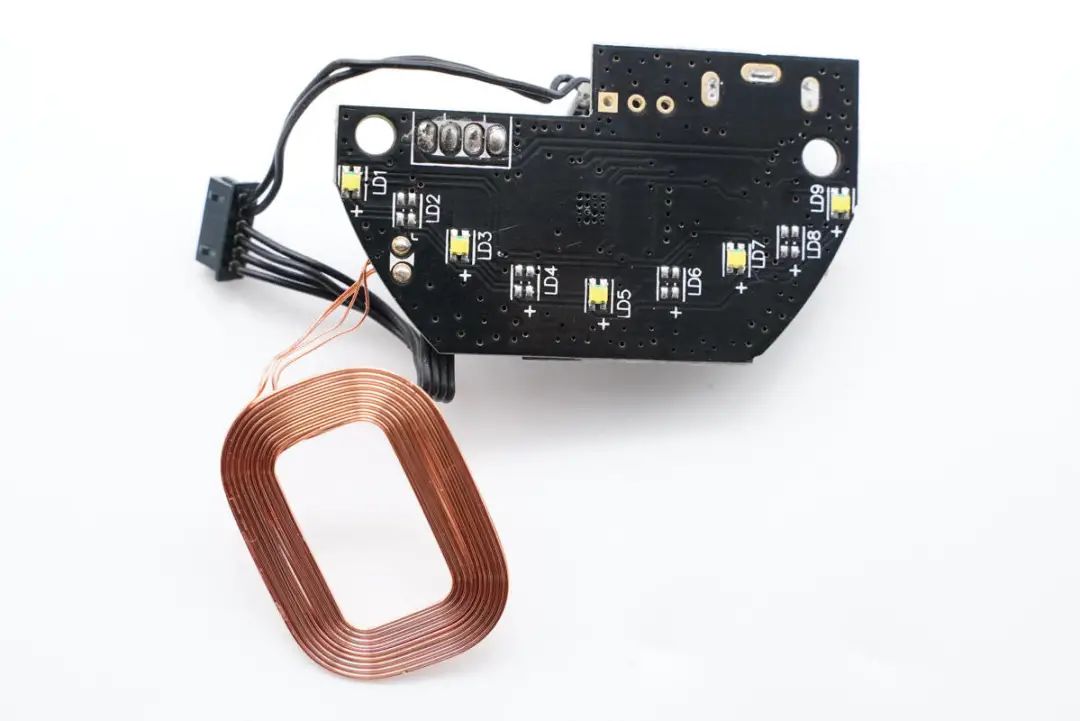

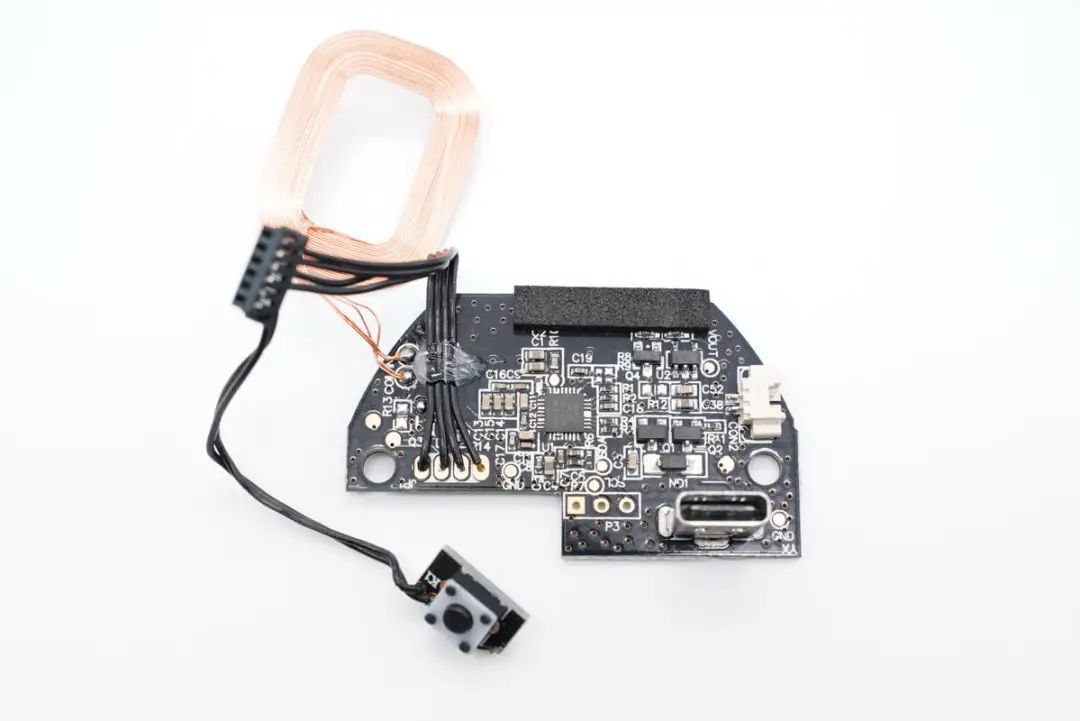

小板正面一覽，垂直(zhi)焊(han)接USB-C輸入母座(zuo)，右側是電池插座(zuo)，左側連接導線(xian)和無(wu)線(xian)充電線(xian)圈(quan)，中心是無(wu)線(xian)充電接收芯片。

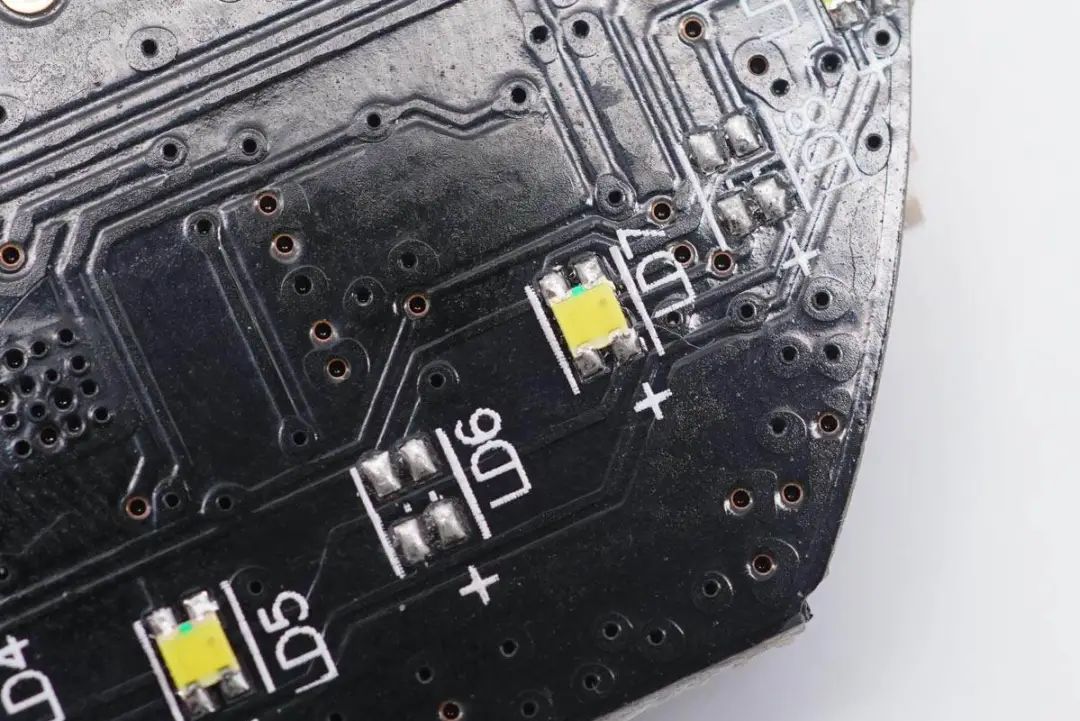

另(ling)一面設有5顆LED指示(shi)燈(deng)，用于(yu)無線連接模(mo)式提示(shi)。

LED燈(deng)特寫(xie)。

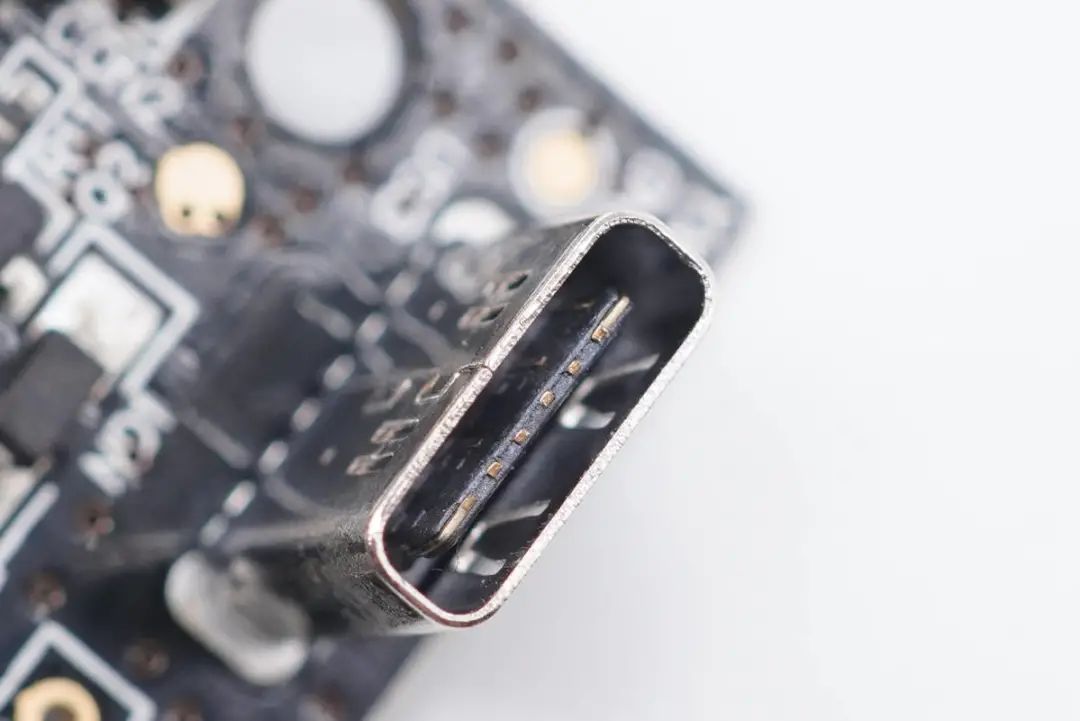

USB-C輸入(ru)母座特寫，垂直過孔焊接(jie)。

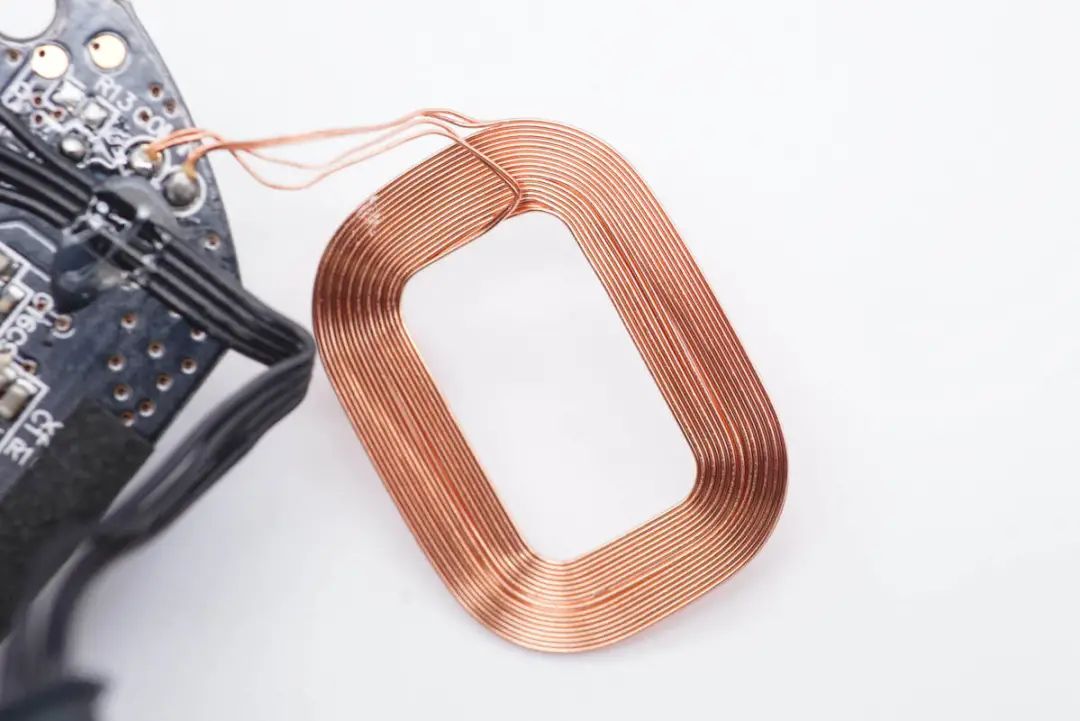

無線(xian)充電(dian)接收線(xian)圈特寫，漆(qi)包(bao)線(xian)繞(rao)制，隔磁片粘貼(tie)在電(dian)池(chi)上。

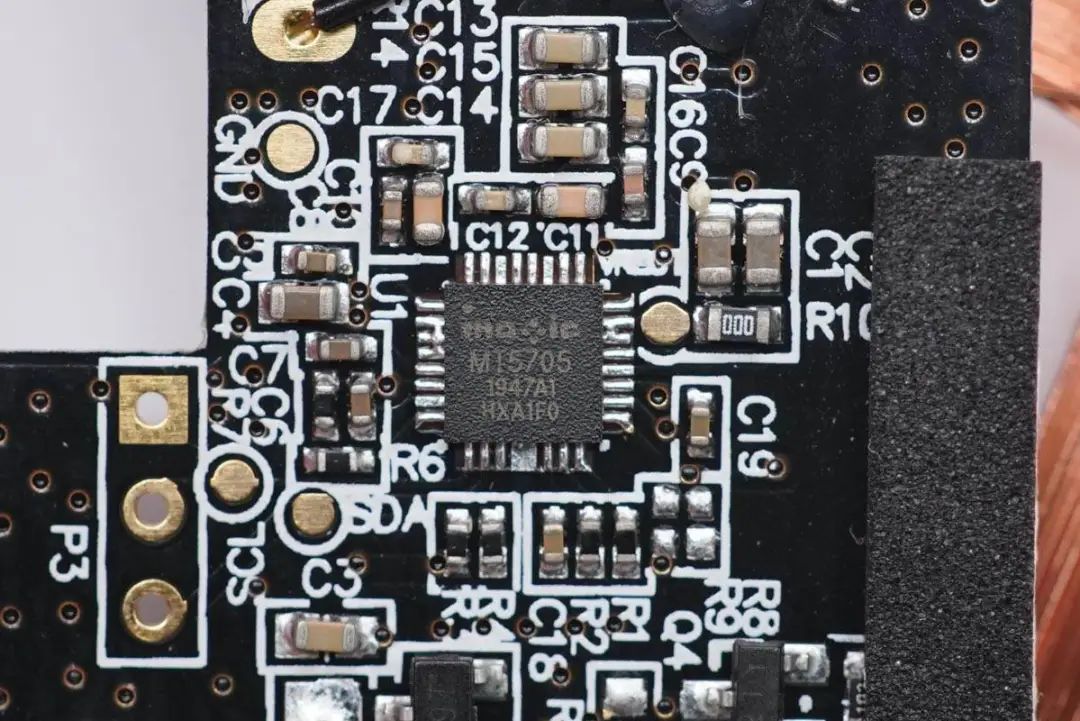

無(wu)線(xian)充電接收(shou)芯(xin)片采用(yong)美芯(xin)晟MT5705，上方三顆諧振電容并聯(lian)。MT5705是一(yi)款基(ji)于磁感應(ying)的無(wu)線(xian)充電接收(shou)器的SoC（片上系統），采用(yong)嵌入式ARM Cortex M0處(chu)理器，2KB SRAM, 8KB OTP，完全符合BPP的最(zui)新WPC Qi規范(fan)（版(ban)本1.2.4）。

MT5705可提供穩(wen)定的(de)5W輸出功率(lv)，支持輸出電壓5V和電流(liu)最大1A，AC to DC轉換效率(lv)達(da)95%；其擁有完善的(de)過壓、過流(liu)、過溫保護機制，獨立的(de)I2C通信接口和豐富的(de)GPIO。封(feng)裝為4.00mm x 4.00mm QFN32L，尤(you)其適(shi)合TWS耳機充(chong)電倉等各類小(xiao)功率(lv)智能設備。

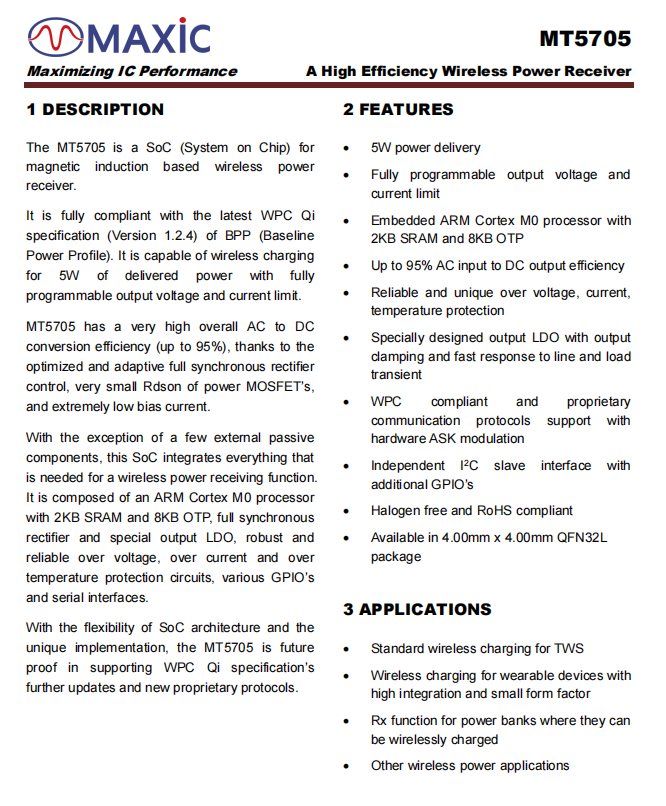

美(mei)芯晟MT5705資料信息。

充電頭(tou)網拆解了解到，美芯晟的無線充方案還被、、、、等產(chan)品(pin)使用。

鈺(yu)泰 ETA4054，16V輸(shu)入耐壓(ya)的1A全(quan)集成線(xian)性鋰電(dian)池充電(dian)IC，用(yong)于鼠標內置鋰電(dian)池充電(dian)。

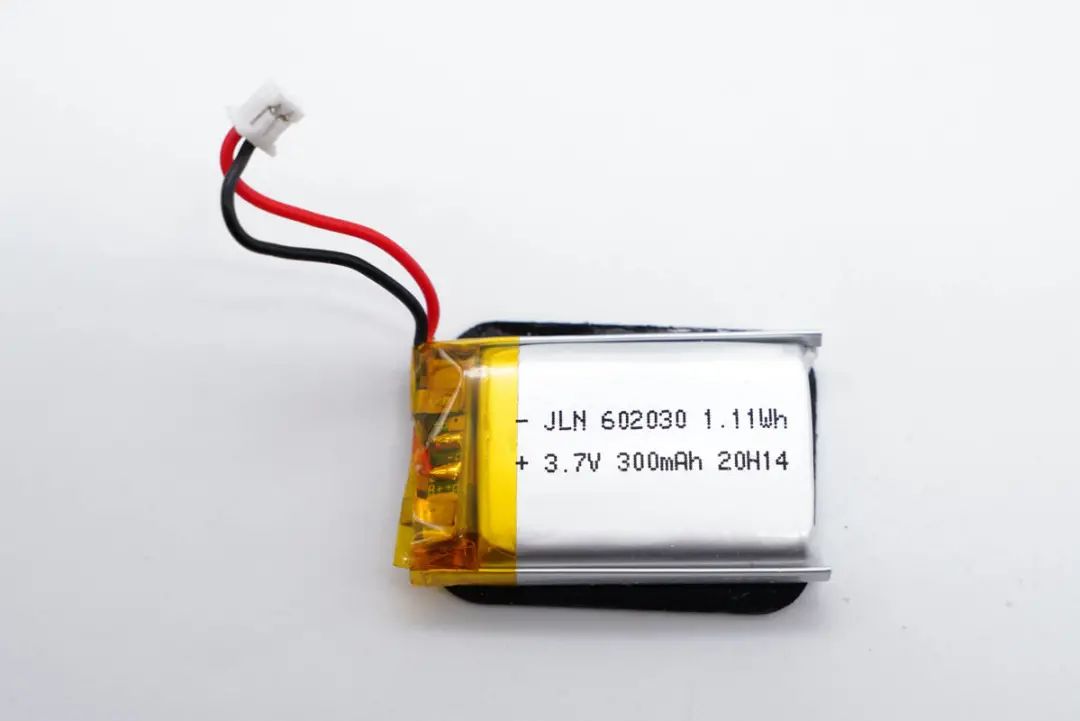

電芯來自(zi)深(shen)圳市鳳凰鋰能科技有限(xian)公司(si)，規(gui)格為1.11Wh/3.7V/300mAh。

電芯頭部設有(you)(you)一塊保(bao)(bao)護小板，小板上設有(you)(you)鋰電保(bao)(bao)護芯片和MOS管。

8205A MOS管特(te)寫(xie)。

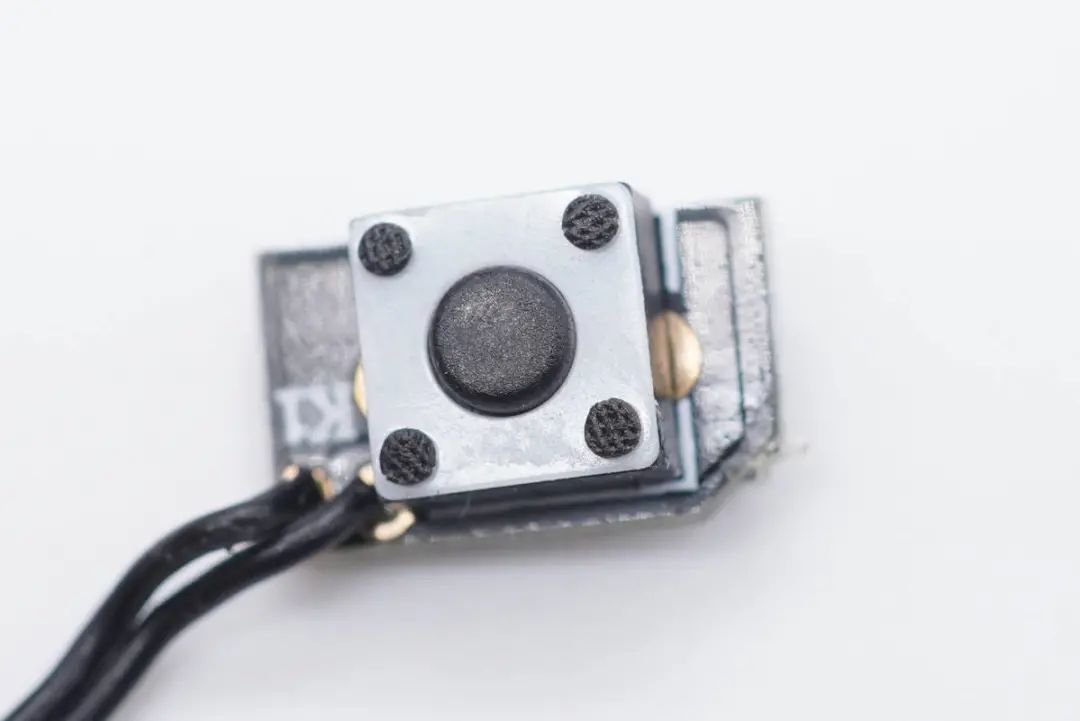

DPI鍵特寫。

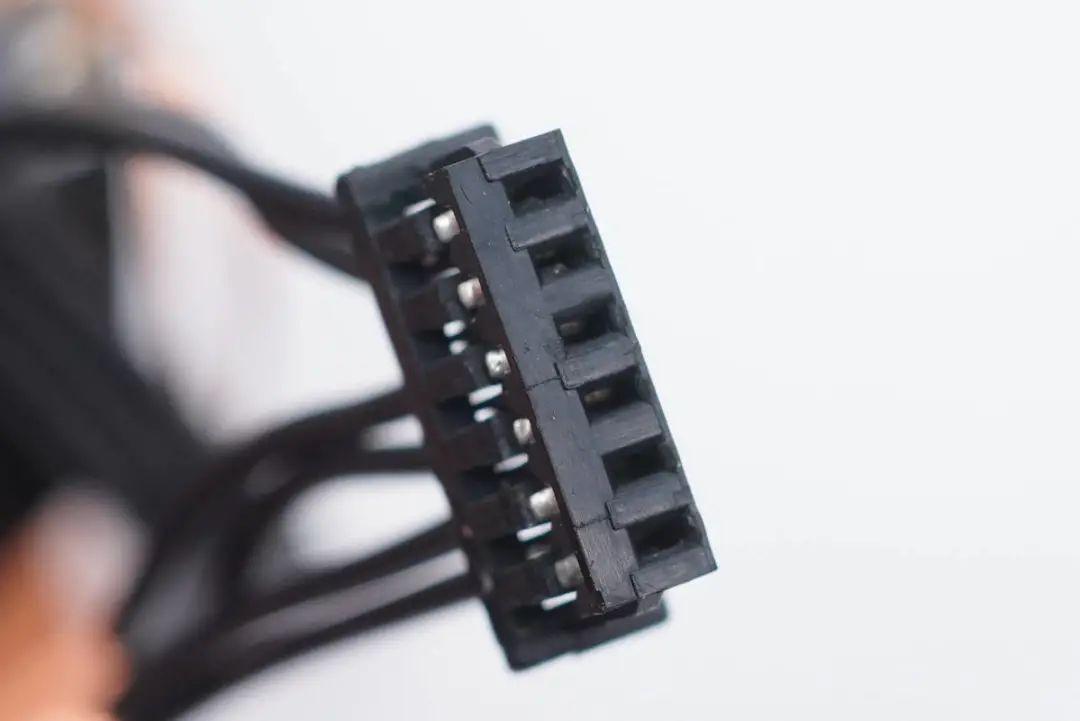

連接另一塊小板的插頭特寫。

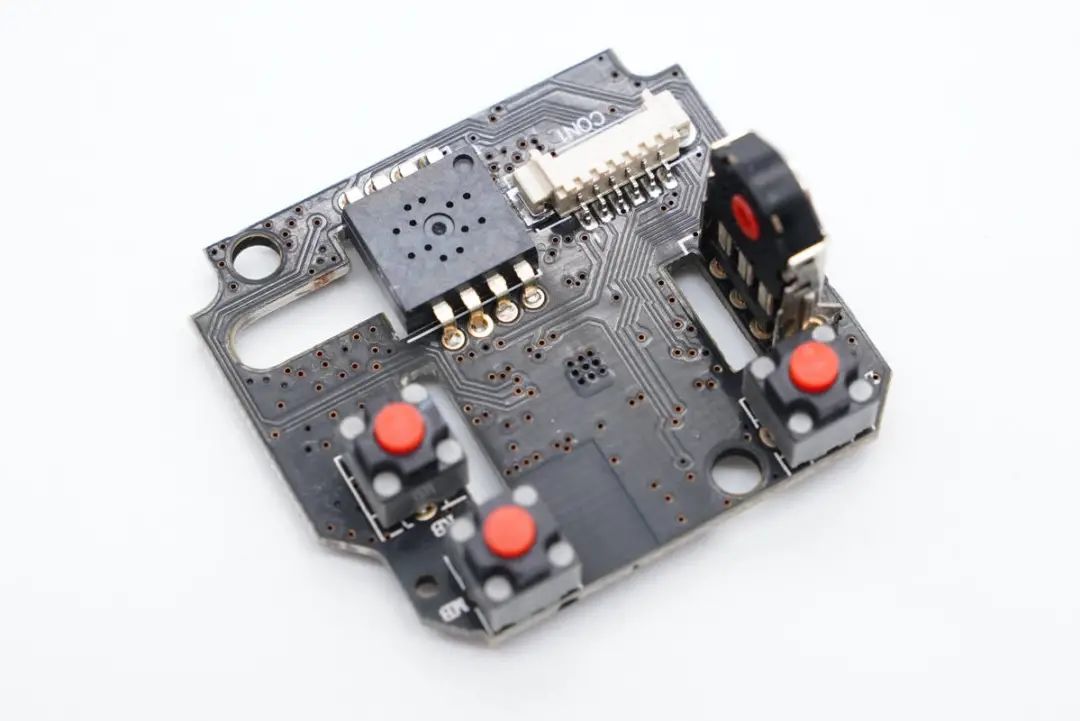

另(ling)一(yi)塊小(xiao)板正(zheng)面(mian)一(yi)覽，可(ke)以看到(dao)三個靜(jing)音(yin)微動以及(ji)光電感應器。

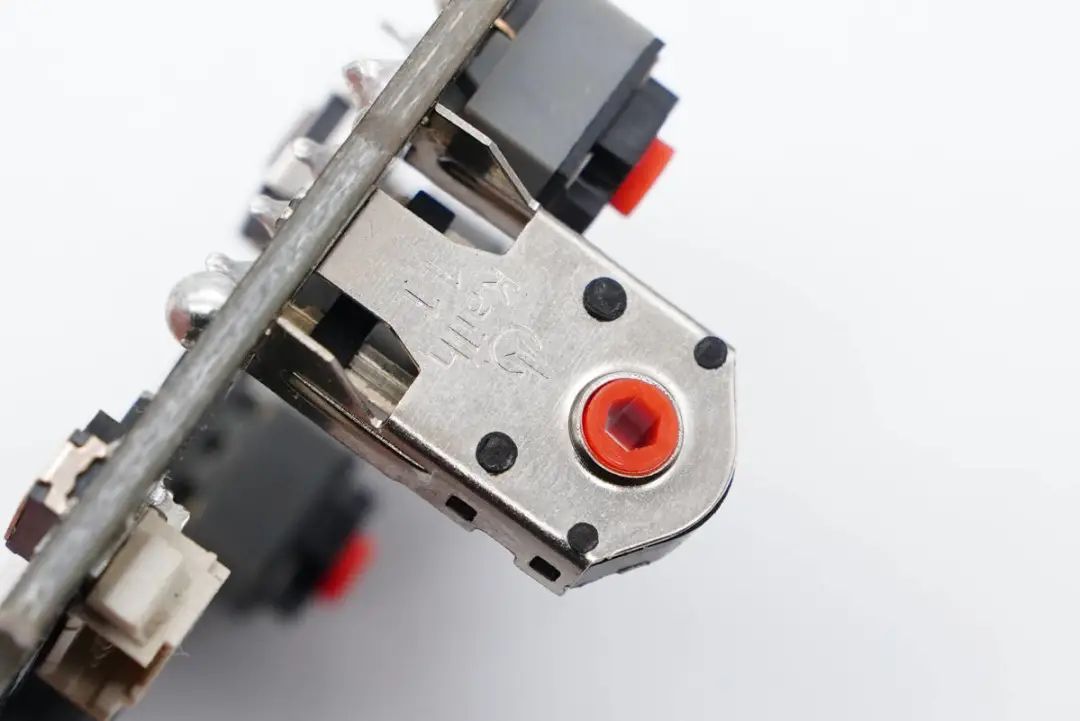

旋轉(zhuan)編碼器采用凱華(hua)EN98系列，加(jia)強和(he)密封式設計。

板子另一面(mian)中心設有一顆芯片(pian)。

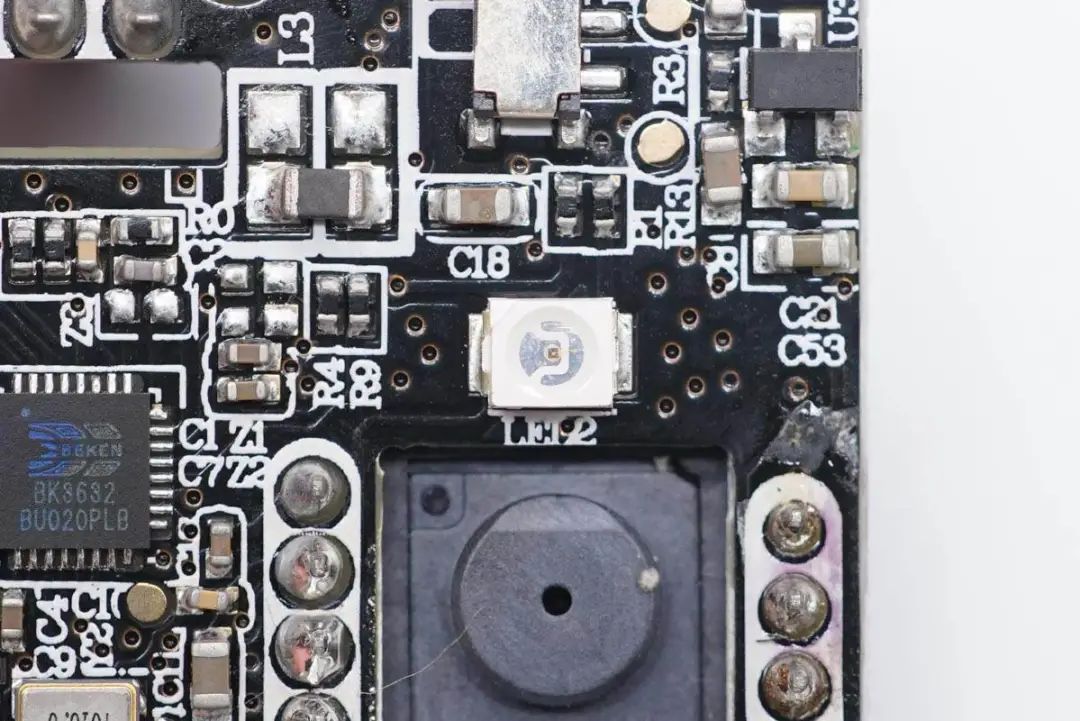

發光(guang)二極管特寫，下方(fang)的光(guang)電感(gan)應(ying)器(qi)底部中(zhong)心設有小孔。

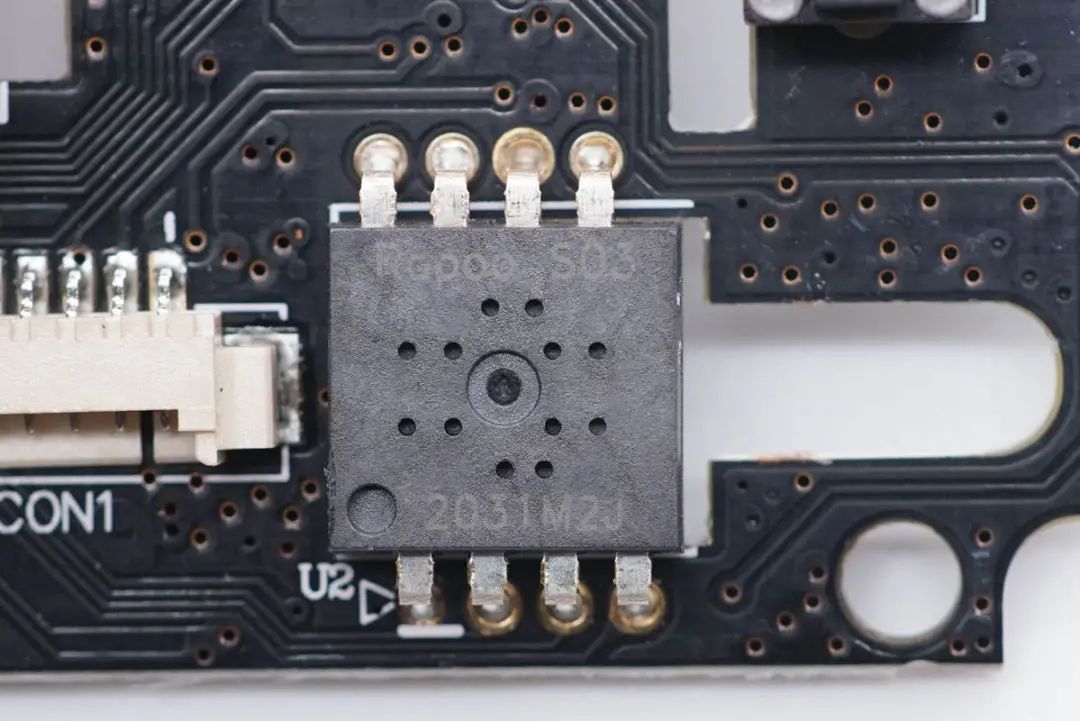

光電傳感器為Rapoo S03，DPI最高1300，可以輕松(song)地在皮革(ge)、木(mu)板、紙張等材料上使用。

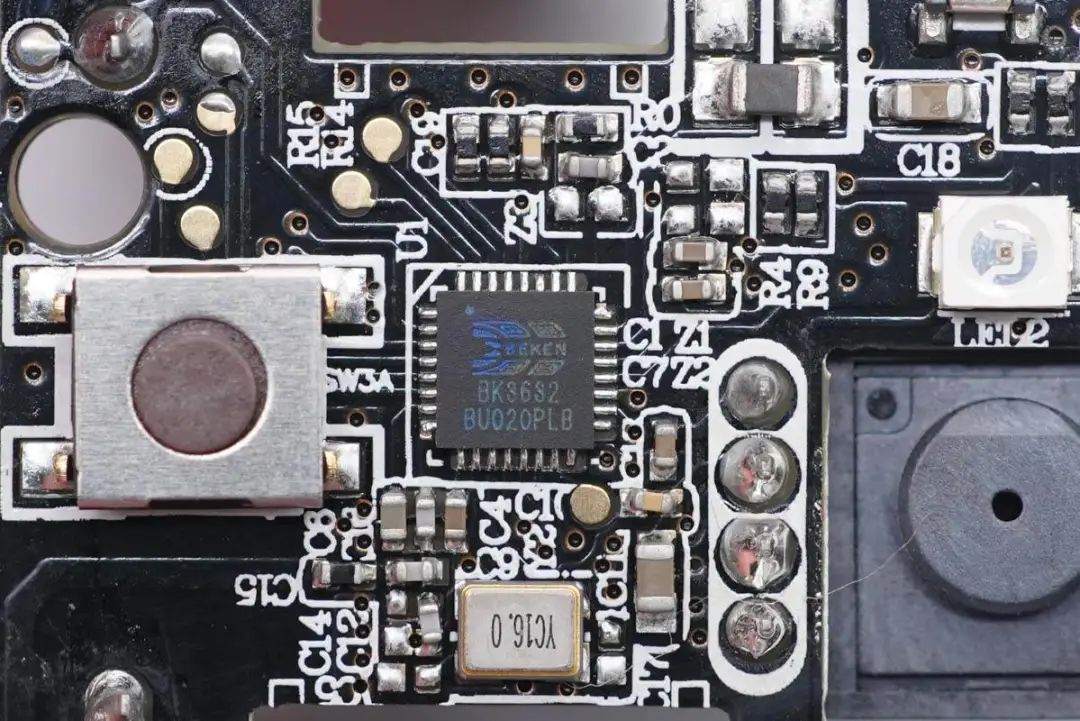

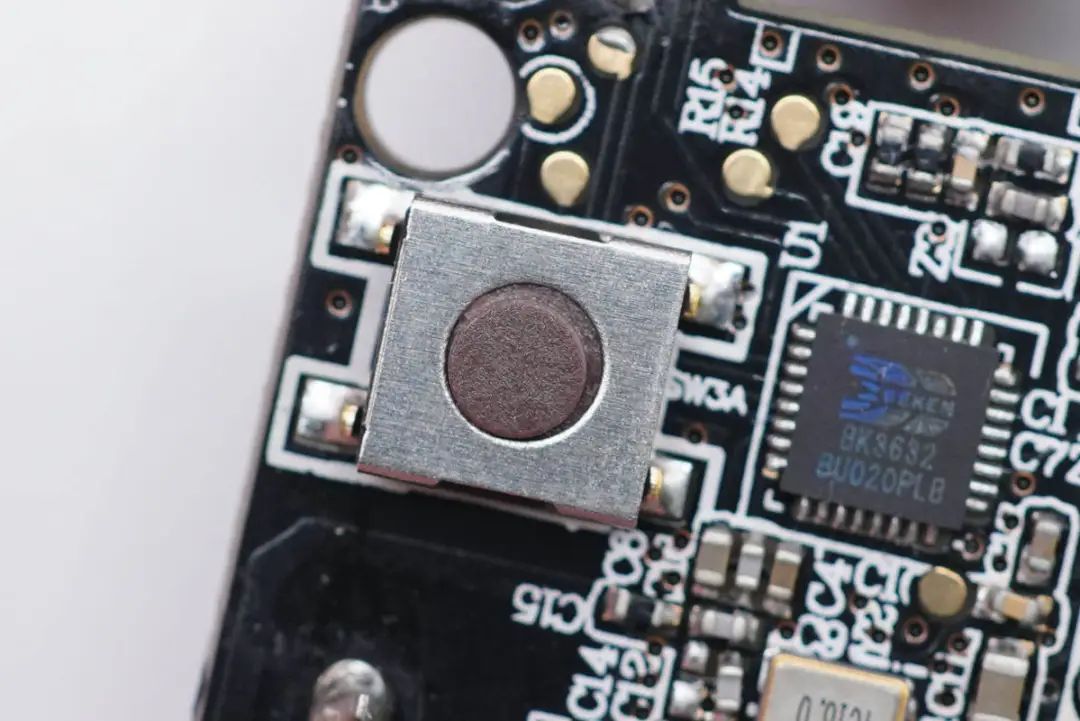

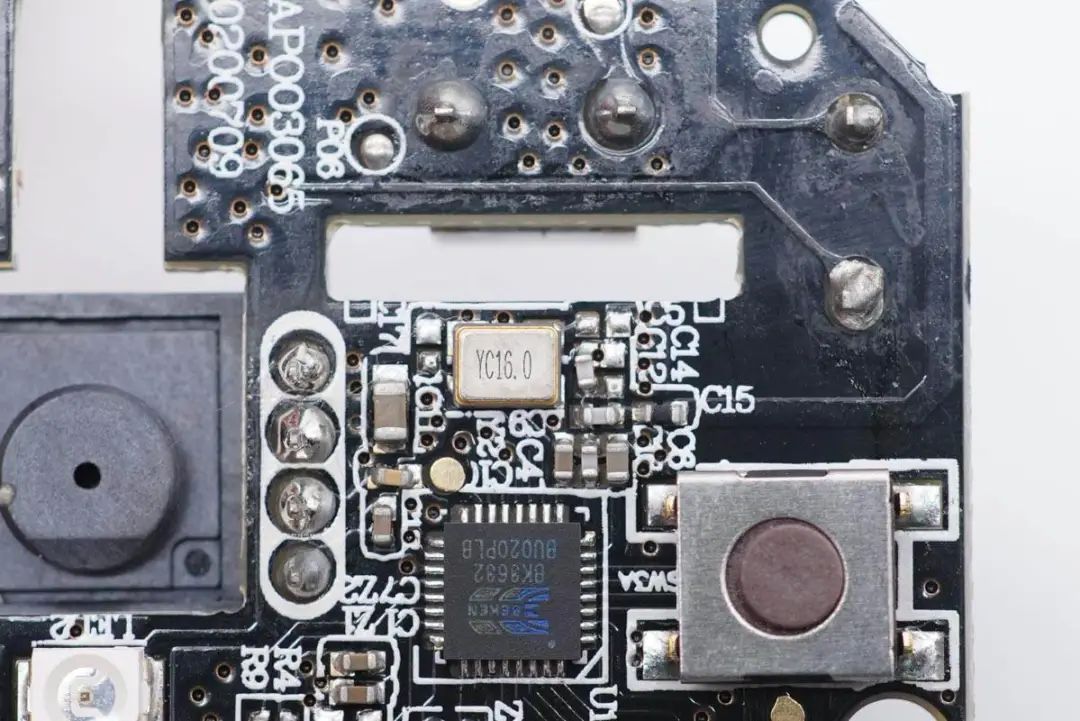

博通高(gao)度集成的BK3632 2.4 GHz無線(xian)SOC，支持藍牙5.0雙(shuang)模式，內部集成高(gao)性能射頻收(shou)發(fa)器，基(ji)帶，單片機和內置Flash，用(yong)于鼠(shu)標無線(xian)傳輸。

旁(pang)邊配有一顆無源晶(jing)振。

藍牙(ya)鍵特寫(xie)。

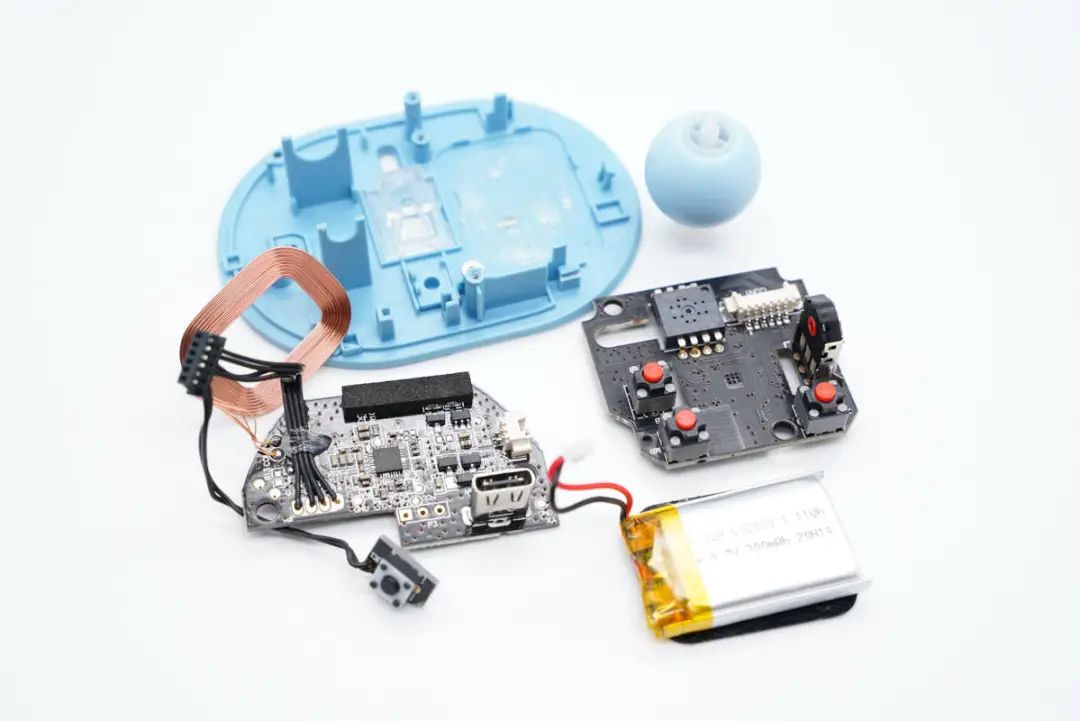

全(quan)部拆解完(wan)畢，來張全(quan)家福(fu)。

充電(dian)頭網拆解總結

雷柏Ralemo無線鼠標采(cai)用(yong)環形(xing)金屬掌托，和主體機身形(xing)成中(zhong)空設計，造型十分(fen)新穎(ying)。此(ci)外產品(pin)有多種配色可選，其(qi)中(zhong)粉色款搭配小巧(qiao)機身，非常適(shi)合(he)女性使用(yong)。此(ci)外DPI鍵可調(diao)節四個檔位，滿足不同用(yong)戶操(cao)作需求，圓(yuan)形(xing)滾輪(lun)具有更好(hao)的使用(yong)手感。

充(chong)(chong)(chong)電頭網(wang)通過(guo)拆(chai)解發(fa)現(xian)，鼠標內部設有充(chong)(chong)(chong)電和控制(zhi)兩塊PCB板，PCB板之間以及(ji)和電芯(xin)均(jun)采(cai)(cai)用導線(xian)插拔式連接(jie)(jie)，組(zu)裝方便(bian)。充(chong)(chong)(chong)電小(xiao)板上(shang)設有USB-C和無(wu)線(xian)充(chong)(chong)(chong)電接(jie)(jie)收線(xian)圈兩者充(chong)(chong)(chong)電方式，其中無(wu)線(xian)充(chong)(chong)(chong)電路采(cai)(cai)用美芯(xin)晟MT5705無(wu)線(xian)充(chong)(chong)(chong)電接(jie)(jie)收芯(xin)片，該(gai)芯(xin)片不僅轉換效(xiao)果(guo)高，而(er)且擁有完善的保護機制(zhi)，符合最新(xin)WPC Qi規范，非常適合TWS耳機充(chong)(chong)(chong)電倉等各類小(xiao)功(gong)率智能(neng)設備。

美芯(xin)晟科技擁有高(gao)電(dian)(dian)壓、大電(dian)(dian)流(liu)、高(gao)功率模(mo)擬電(dian)(dian)源管(guan)理和數字電(dian)(dian)路設計(ji)的(de)多(duo)項核(he)心自主(zhu)知(zhi)識產權，作(zuo)為無線(xian)(xian)充(chong)電(dian)(dian)技術(shu)引領者(zhe)，推(tui)出全(quan)球首款無線(xian)(xian)充(chong)電(dian)(dian)速度媲美有線(xian)(xian)快充(chong)的(de)30W接(jie)收(shou)端芯(xin)片和集成(cheng)USB-PD協議的(de)50W發射端芯(xin)片。公司(si)先后獲得專精特新(xin)小巨人企業(ye)、北(bei)京(jing)市(shi)高(gao)精尖產業(ye)設計(ji)中心、北(bei)京(jing)市(shi)科學技術(shu)獎、北(bei)京(jing)市(shi)知(zhi)識產權試點單位、美國RED HERRING亞洲百強企業(ye)、美國硅(gui)60、中國EE TIMES 最具發展潛力TOP10、中關村高(gao)成(cheng)長企業(ye)TOP100等多(duo)項業(ye)內榮譽(yu)，得到業(ye)界的(de)廣泛認可。

美芯晟科(ke)技無線充電系列芯片，廣泛(fan)應用于智能(neng)(neng)可(ke)穿戴設備、5G智能(neng)(neng)終端、智能(neng)(neng)家電、智能(neng)(neng)家居、ALoT物聯網(wang)等領域(yu)。歡(huan)迎廣大客戶和工程師咨詢索樣(yang)，我們將(jiang)竭誠為您服務！
