方案推介 | 美芯晟集高性能高性價比于一身的65W PD快充解決方案

  • 發布日期2023-07-18

  • 瀏覽量5925次


隨著消費的不斷升級(ji)及技術的日趨成熟，越來越多的智(zhi)能(neng)(neng)設(she)備(bei)(bei)涌(yong)入(ru)市(shi)場(chang)，除手機等(deng)消費電子(zi)外，小家(jia)(jia)電憑借其多樣(yang)性與(yu)便捷性成功入(ru)駐(zhu)(zhu)眾多家(jia)(jia)庭成為常(chang)駐(zhu)(zhu)成員。智(zhi)能(neng)(neng)設(she)備(bei)(bei)的不斷增多，對充電設(she)備(bei)(bei)性能(neng)(neng)就(jiu)提(ti)出了更高(gao)的要求。

美芯晟依托深(shen)厚的AC-DC、SoC設計(ji)經驗和高壓(ya)集成工藝(yi)開發(fa)技術，開發(fa)出SSR控制器、SR控制器和協議芯(xin)片一(yi)系列開關(guan)電源解決(jue)方(fang)案，可為多領域各類(lei)型的終端(duan)產品提供(gong)供(gong)電解決(jue)方(fang)案。

本次為大家介紹采用MT2300、MT2200和MT2701N組合而成的高性能、高性價比65W PD快充方案。該方案可以有效幫助客戶降低成本，提升產品競爭力，以更好地推進研發進度，助力以手機、Pad、筆電為代表的消費電子及以智能音箱、智能臺燈為代表的小家電產品，實現更加安全、快速的充電體驗。

方案綜述
該方(fang)案尺寸為57.5mm×34.7mm×24mm，輸出(chu)功率(lv)65W，支持PD和PPS協議，可實(shi)現PD 5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A以及(ji)PPS 3.3V~21V/3.25A共6檔電壓(ya)輸出(chu)，在(zai)90V-264V輸入電壓(ya)范圍內(nei)，最高(gao)輸出(chu)效(xiao)率(lv)達92.76%。
方(fang)(fang)案(an)具(ju)有(you)OCP、OLP、SRSP、UVP、UVLO和OTP等(deng)多(duo)項保護(hu)功(gong)能(neng)，器件溫升低，有(you)效提升方(fang)(fang)案(an)的可靠性。其中，SSR控制芯片MT2300支(zhi)持高(gao)壓啟動，具(ju)備(bei)BNI/BNO和X-cap放(fang)電(dian)功(gong)能(neng)，方(fang)(fang)案(an)待機功(gong)耗＜30mW。專有(you)的EMI抖頻技術，使方(fang)(fang)案(an)具(ju)備(bei)優異的CE和RE性能(neng)，方(fang)(fang)便(bian)客(ke)戶按需進行(xing)調試，有(you)效縮短開發周期。

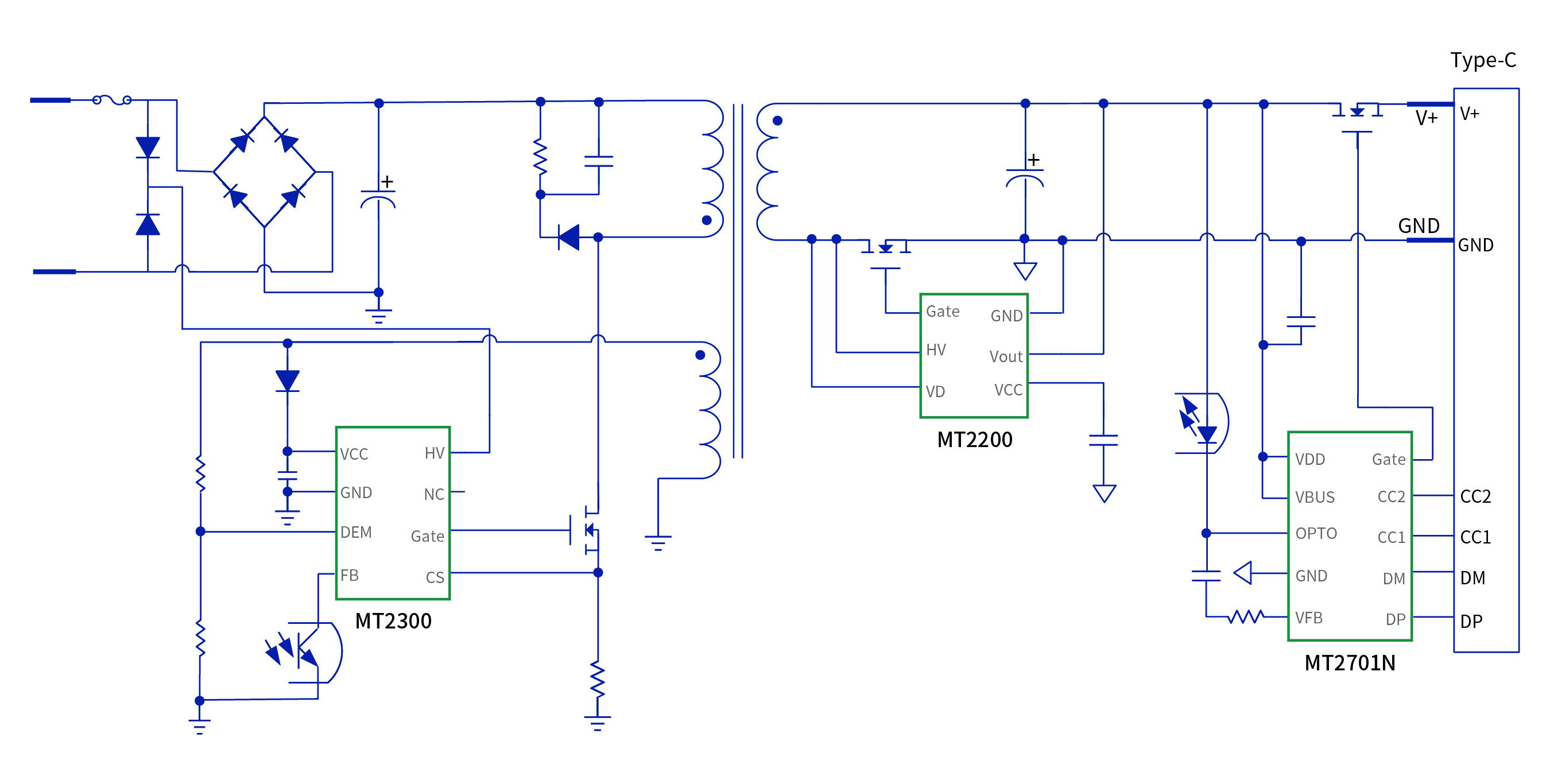

65W PD快充方案(an)電路圖

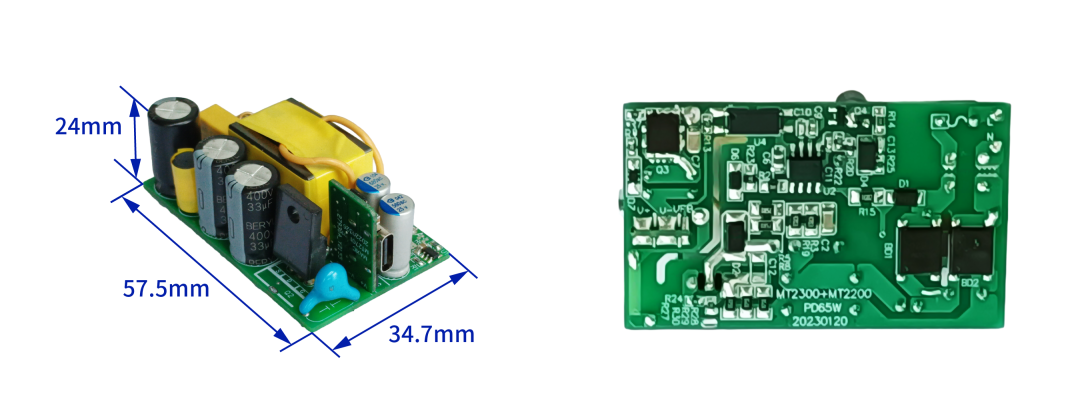

65W PD快充方(fang)案Demo

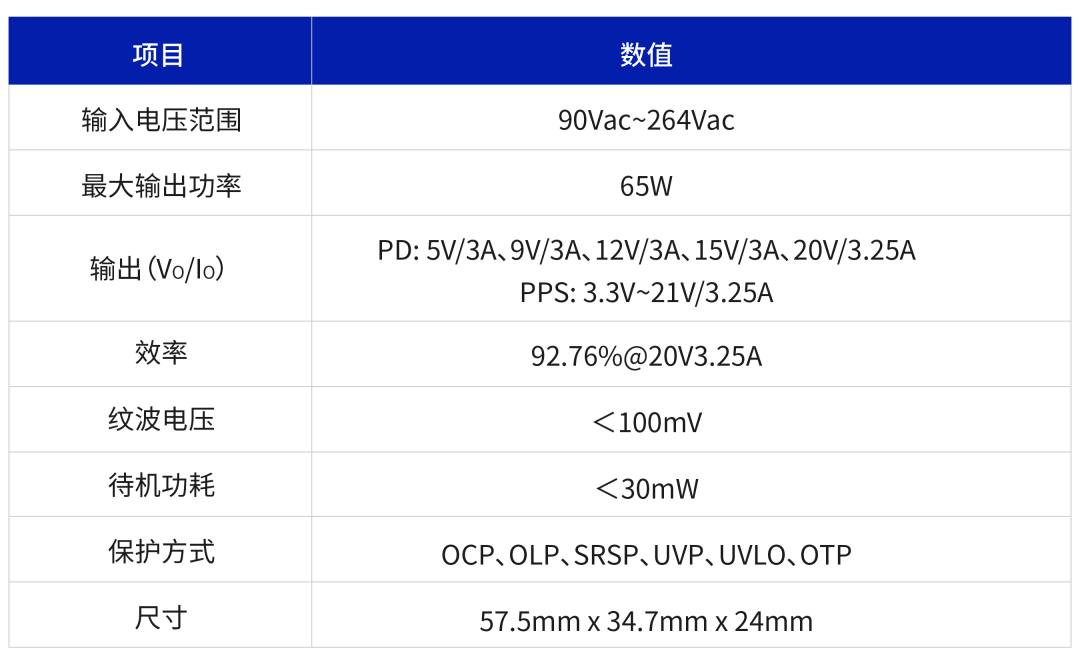

65W PD快(kuai)充方案主(zhu)要參數

方案特點

■  超低(di)待機(ji)功耗，有效(xiao)減少耗電量(liang)，安全節能
美(mei)芯晟65W PD快充方(fang)案(an)，在90V~264V的不同輸(shu)(shu)入(ru)電壓下，均得到了小(xiao)于30mW的低功(gong)耗表現。在230V的輸(shu)(shu)入(ru)電壓下，待機功(gong)耗僅為27mW，符(fu)合(he)六級能效標準，裕(yu)量充足。

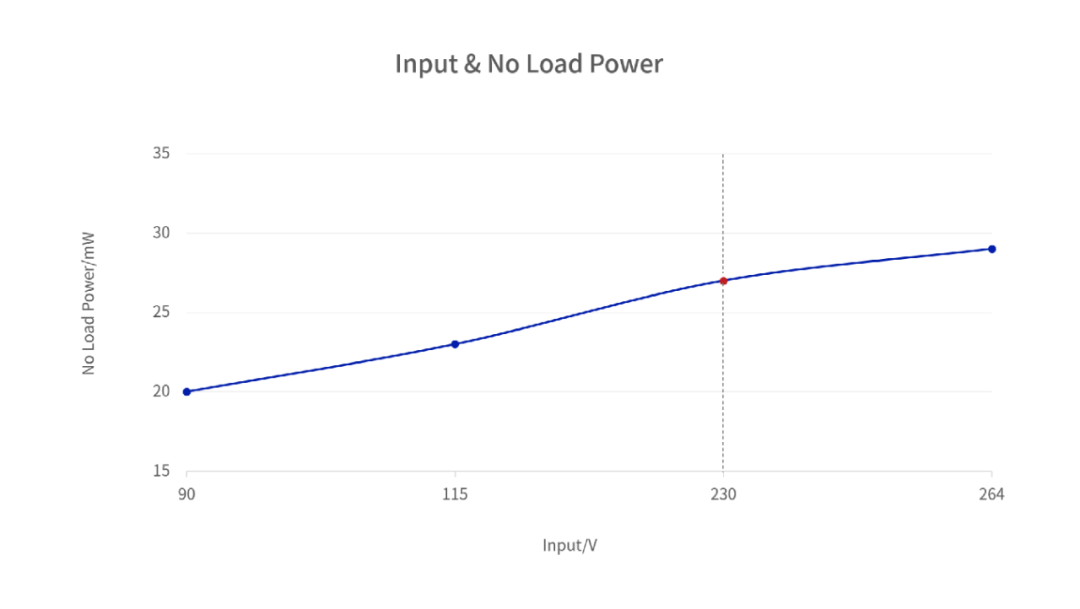

65W PD快充方(fang)案待機功(gong)耗測試圖(tu)

■  高效率輸出，助(zhu)力(li)實現更(geng)快速的充電體驗

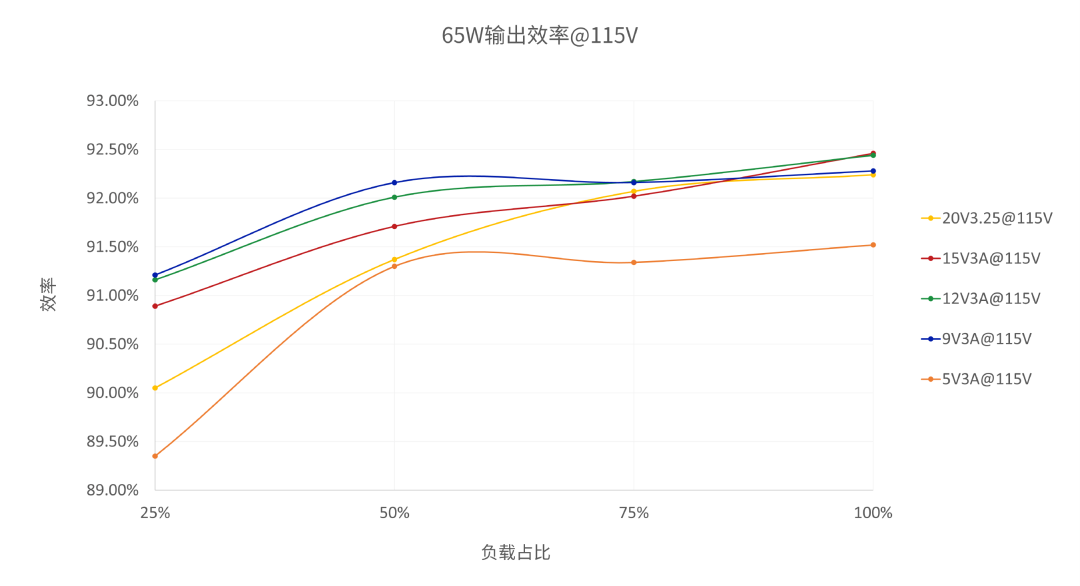

為了帶來更加(jia)快速(su)、安全(quan)的充電體驗，高轉換效率尤為重(zhong)要(yao)。美芯晟(sheng)65W PD快充方案，在(zai)115V和230V輸入(ru)情況下(xia)，平均轉換效率(lv)均在(zai)90%以(yi)上，以(yi)20V/3.25A輸出功率(lv)下(xia)的轉換效率(lv)最高，達(da)到92.76%，相對六級能效要求有較大(da)裕(yu)量(liang)。

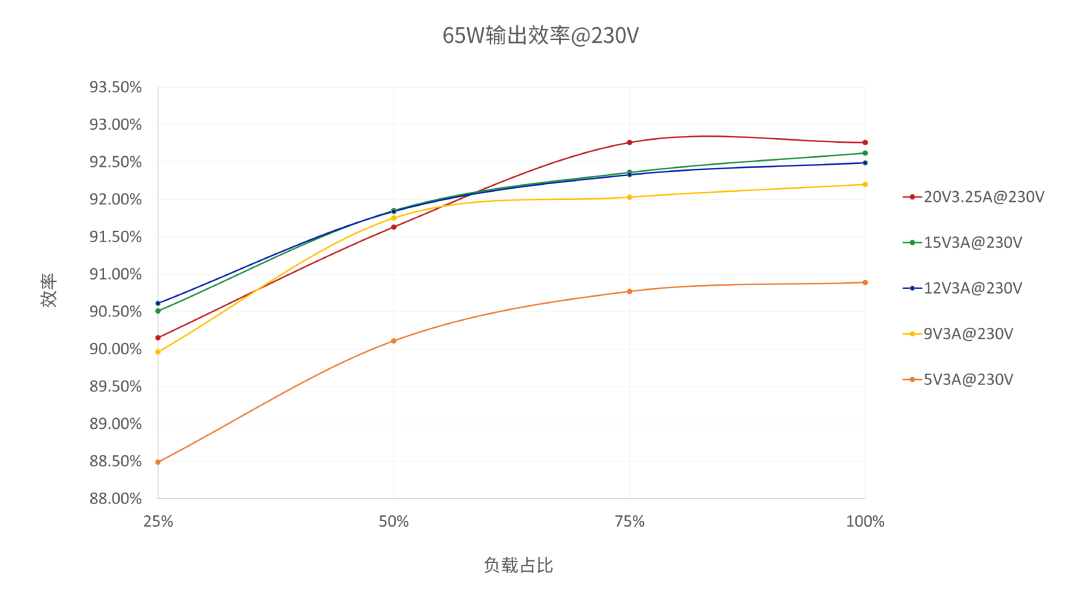

65W PD快充方案輸出(chu)效率測(ce)試圖

■  更低的關(guan)鍵器件(jian)溫度，有效提高方(fang)案可(ke)靠性

為保證產(chan)品的安全可靠性，設(she)備長時間工作導(dao)致(zhi)的發熱情況也是用戶的關注點。將方案在(zai)開放環境中(zhong)，以20V/3.25A 65W的功率持續輸出1小時，各關鍵器件(jian)的溫(wen)度(du)均保持在(zai)較好的溫(wen)度(du)范圍內，符合安規(gui)要求，可靠性(xing)高。

65W PD快充方案關鍵器件(jian)溫度測試結果

■  專(zhuan)有EMI抖頻技術，成(cheng)就優(you)異(yi)的CE和RE性能

美芯晟65W PD快充方案采(cai)用專有抖(dou)頻技術，使(shi)CE和(he)RE的處理變得更(geng)加容易。在輸入115V和230V、輸出20V/3.25A時，該方案(an)的(de)CE和RE裕(yu)量遠超6dB。這一優(you)異(yi)特性(xing)更利于(yu)客戶縮短研發周期。

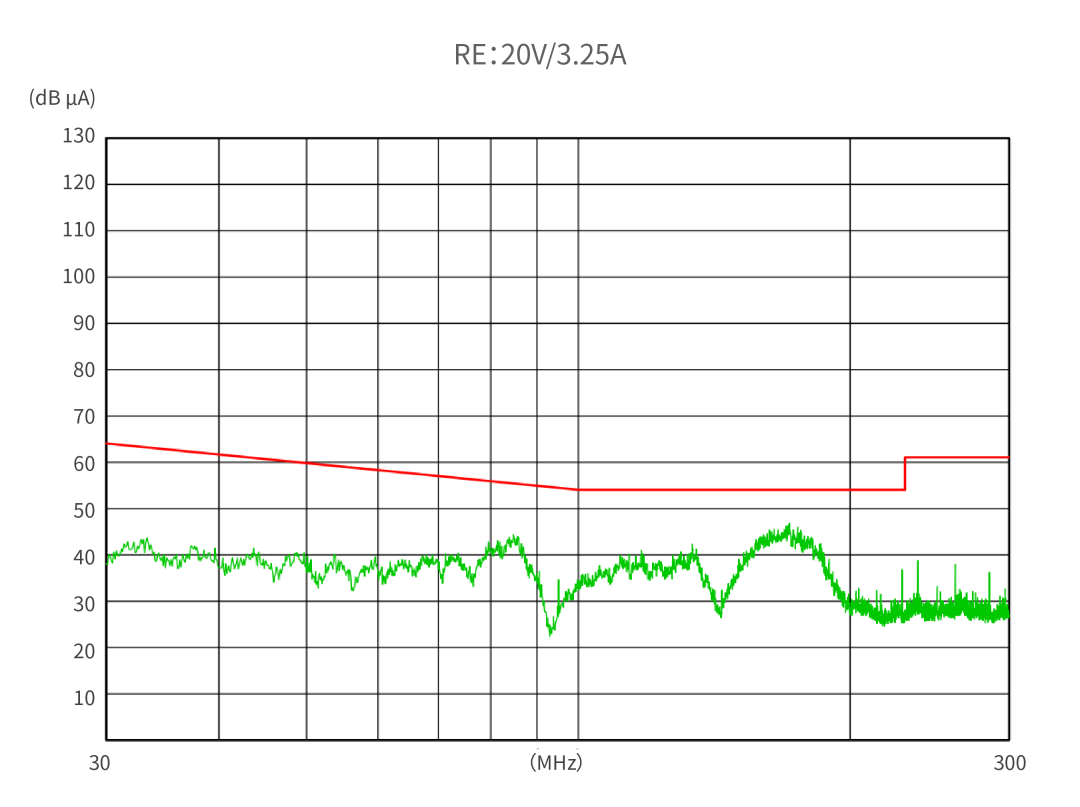

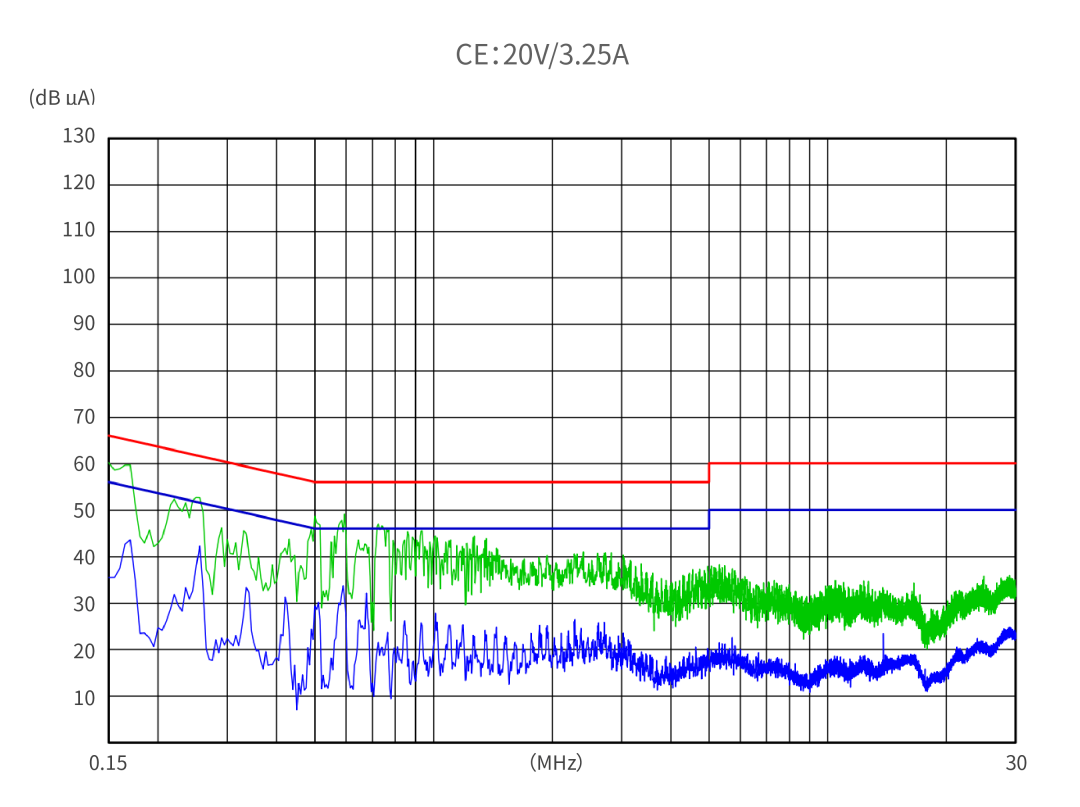

65W PD快充方案CE和RE測試(shi)數(shu)據
產品特性


面對愈(yu)發(fa)激(ji)烈的(de)(de)市場(chang)競爭，對電(dian)源(yuan)管(guan)理芯(xin)(xin)片的(de)(de)性能及性價(jia)比(bi)的(de)(de)要求也(ye)趨于嚴格(ge)。未來，美(mei)芯(xin)(xin)晟將加快(kuai)技術協同、持續(xu)努力創新，為廣大客(ke)戶帶來更(geng)多(duo)優質(zhi)的(de)(de)開(kai)關(guan)電(dian)源(yuan)解(jie)決方案(an)。

*本文提及的測試結果(guo)為(wei)實驗室條件下得出，實際產(chan)品視應用環境和批次差(cha)異，可能(neng)會存在不同，美(mei)芯晟科技保留最終解釋權。
